ЛЕКЦИЯ 25. ПРИБОРЫ НА ОСНОВЕ АВТОЭЛЕКТРОННОЙ ЭМИССИИ
П л а н л е к ц и и
25.1. Приборы на основе автоэлектронной эмиссии.
25.2. Практическое применение автоэлектронной эмиссии.
25.1. Приборынаосновеавтоэлектроннойэмиссии.
Как отмечалось ранее, автоэлектронная эмиссия возникает под действием сильного электрического поля напряженностью E = 107–108 В/см. Напряженность электрического поля значительно усиливается, если поверхность автокатода шероховатая или представляет собой острие с малым радиусом закругления. Современные микроэлектронные технологии позволяют сформировать не только одиночное острие микронных и субмикронных размеров, но и их массив (матрицу). На основе таких матриц могут быть реализованы различные вакуумные микроэлектронные приборы (диоды, триоды и т. п.).
Базовым элементом вакуумных микроэлектронных приборов (ВМП) является совокупность (матрица) автоэлектронных катодов, состоящая из множества острийных электронных эмиттеров и вытягивающих электродов. Такие автокатоды получили название матричных автоэлектронных катодов (МАЭК). При этом принципиально увеличение тока многоэмиттерной системы при заданном анодном напряжении по сравнению с одиночным острием пропорционально числу элементов и эффективности их одновременного эмиттирования.
Первые значительные успехи, а также последующие достижения в области теории и технологии создания МАЭК связаны с работами американского исследователя К. Спиндта. Схематическое изображение тонкопленочного автоэмиссионного катода Спиндта приведено на рис. 25.1.
Применение приборов на основе автоэлектронной эмиссии носит разнообразный характер. Ближайшим коммерческим продуктом, который, по-видимому, будет производиться, является полевой эмиссионный дисплей
(Field Emission Display, FED).
Механизм работы FED очень похож на ЭЛТ, где излученные термокатодом и ускоренные положительным напряжением пучки электронов возбуждают люминофор, за исключением того, что источником электронов является катод с полевой (автоэлектронной) эмиссией. Сочетание плоской компоновки с достоинствами ЭЛТ делает FED-дисплеи перспективным продуктом на рынке устройств отображения информации.
Разрабатываемые в настоящее время с использованием традиционных микроэлектронных технологий полевые эмиссионные дисплеи представляют
Электроника. Конспект лекций |
-311- |
ЛЕКЦИЯ 25. ПРИБОРЫ НА ОСНОВЕ АВТОЭЛЕКТРОННОЙ ЭМИССИИ
25.1. Приборы на основе автоэлектронной эмиссии.
собой матрицу микроминиатюрных катодных узлов острийного (рис. 25.2) либо планарного (рис. 25.3) типа и люминофорного экрана, размещенных в герметичном плоском корпусе.
|
1,5 мкм |
Молибденовая |
0,4 мкм |
сеточная пленка |
1,5 мкм
Изолирующий слой из |
Молибденовый |
Кремниевая |
диоксида кремния |
конус |
подложка |

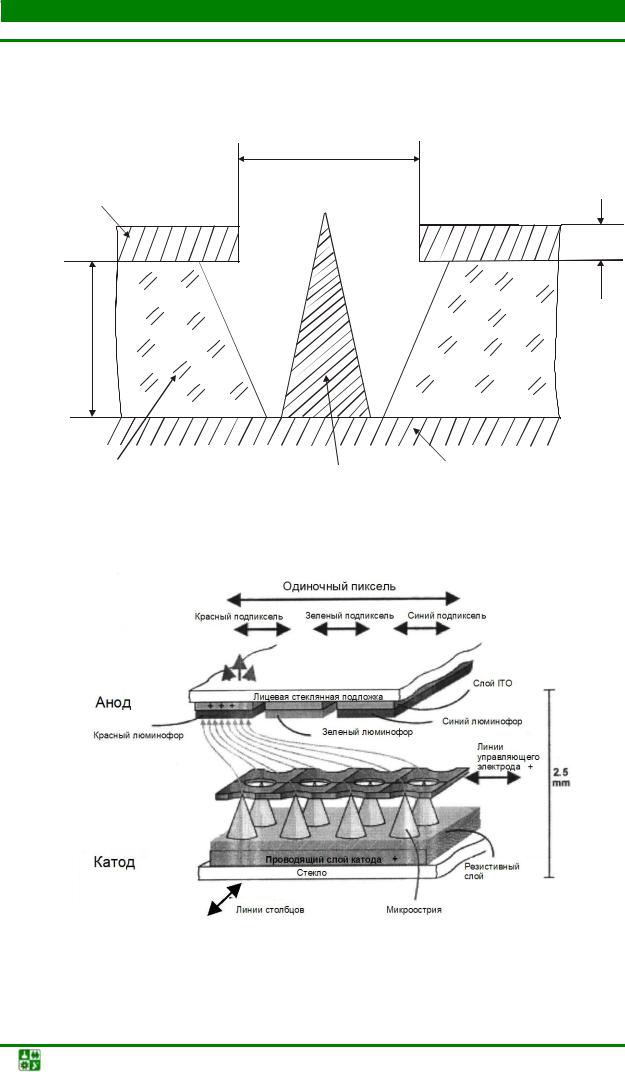

Рис. 25.1. Схематическое изображение автоэмиссионного катода Спиндта
Рис. 25.2. Конструкция полевого эмиссионного дисплея с катодами острийного типа
Электроника. Конспект лекций |
-312- |
ЛЕКЦИЯ 25. ПРИБОРЫ НА ОСНОВЕ АВТОЭЛЕКТРОННОЙ ЭМИССИИ
25.1. Приборы на основе автоэлектронной эмиссии.
одиночныйОдиночныйпиксель
красныйКрасныйподпиксель синийСинийподпиксель зеленыйЗеленыйподпиксель
катодКа люминофорЛюм н
Диэле |
диэлектрик |
стеклоСтек линииЛиниианода
линии катодаЛинии

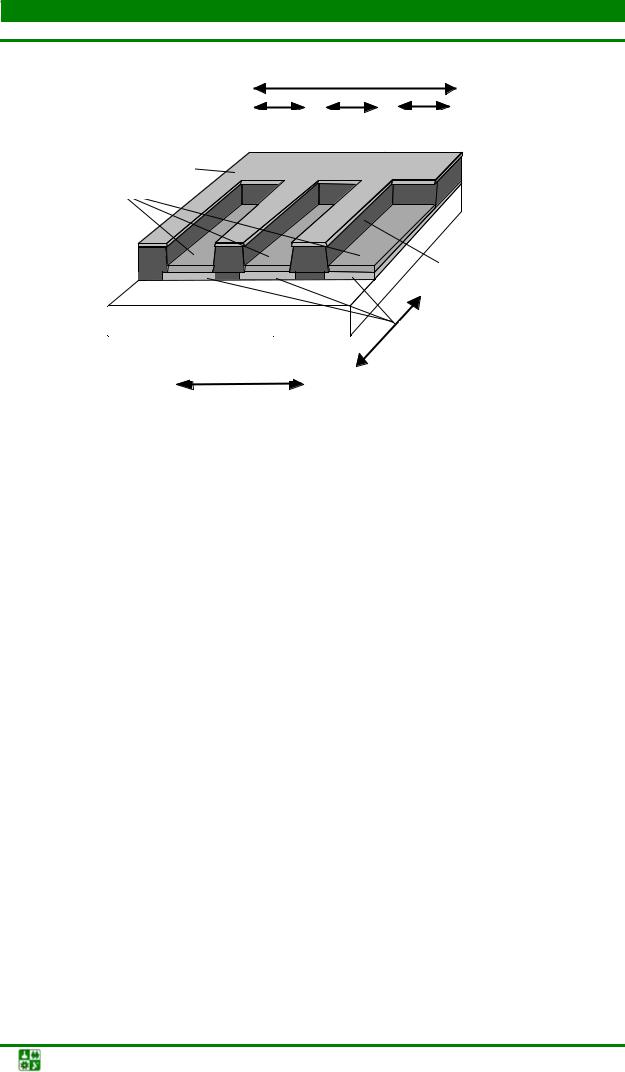

Рис. 25.3. Конструкция полевого эмиссионного дисплея с катодами планарного типа
Практически все ведущие электронные корпорации ведут разработку дисплеев на основе полевой эмиссии.
25.2. Практическоеприменениеавтоэлектроннойэмиссии.
Практическое применение автоэлектронной эмиссии и туннельного эффекта, лежащего в ее основе, привело к созданию сканирующего туннельного микроскопа (СТМ). Разработчики СТМ – сотрудники Швейцарского отделения корпорации IBM Герд Бинниг и Генрих Рорер награждены Нобелевской премией в 1986 г. СТМ – уникальный инструмент в руках экспериментаторов, позволяющий изучать не только структуру поверхности различных тел, но и наблюдать течение различных реакций. Еще одно примение СТМ – формирование наноразмерных структур на поверхности твердого тела (см. лекцию 26).
