Угол поворота <тйвсНСц>: 0

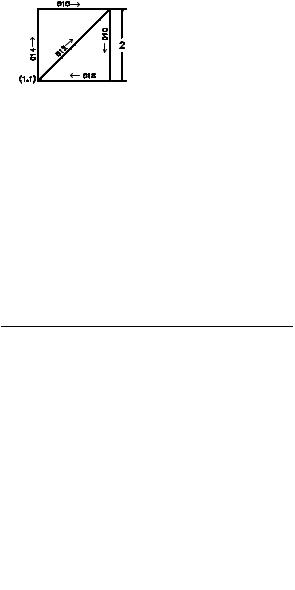

Результат вставки показан на чертеже.
Специальные коды
Кроме кодов отрисовки векторов, в байте описания формы можно использовать ряд специальных кодов, предназначенных для создания дополнительных форм и выполнения других операций.
Кроме кодов отрисовки векторов, в байте описания формы можно использовать ряд специальных кодов, предназначенных для создания дополнительных форм и выполнения других операций. Для того чтобы задать специальный код, нужно либо вписать 0 (нуль) во второй позиции трехсимвольной спецификации байта (описание длины вектора), либо поставить только номер кода. Например, верными будут как код 008, так и код 8.
Специальные коды
Код |
Описание |
000 |
Конец описания формы |
001 |
Включение режима отрисовки (опускание пера) |
002 |
Отключение режима отрисовки (поднятие пера) |
003 |
Деление длин векторов на следующий байт |
004 |
Умножение длин векторов на следующий байт |
005 |
Занесение текущей позиции в стек |
006 |
Восстановление текущей позиции из стека |
007Отрисовка субформы, номер которой определяется следующим байтом
008Смещение по осям X-Y, заданное следующими двумя байтами
226 | Глава 8 Формы и шрифты
Специальные коды
Код Описание
009Ряд из нескольких смещений по осям X-Y, оканчивающийся на (0,0)
00A Октантная дуга, заданная следующими двумя байтами
00B Дробная дуга, заданная следующими пятью байтами
00C Дуга, заданная смещением X-Y и прогибом
00D Несколько дуг, заданных прогибом
00E Обработка следующей команды только для вертикального текста
Коды 0, 1 и 2: Конец формы и управление режимом построения
Кодом 0 маркируется конец описания формы.
Коды 1 и 2 управляют режимом построения. Режим отрисовки включается в начале каждой формы. При включенном режиме отрисовки (код 1) происходит отрисовка линий, заданных векторами. При отключенном режиме отрисовки (код 2) происходит перенос пера к новой позиции без проведения линии.
Коды 3 и 4: Управление размером
Коды 3 и 4 управляют относительным размером каждого вектора. Высота, указанная при вводе команды ФОРМА, первоначально считается длиной одного ортогонального вектора (в направлении 0, 4, 8 или C). Код 3 делит длину векторов на следующий байт. Код 4 умножает длину векторов на следующий байт. За кодами 3 и 4 следует байт, в котором содержится целочисленный масштабный коэффициент (от 1 до 255). Если нужно, чтобы реальная высота формы была точно равна значению высоты, заданному при вставке, а согласно описанию в ней укладывается 10 длин векторов, то для масштабирования необходимо использовать комбинацию 3,10. Масштабный коэффициент в пределах одной формы обладает свойством накопления; так, при умножении исходного значения на 2, а затем на 6 результатом будет коэффициент 12. Рекомендуется по окончании отрисовки формы восстанавливать исходный масштабный коэффициент, особенно для субформ и текстовых шрифтов. AutoCAD не выполняет сброс масштабного коэффициента.
Создание файлов описаний форм | 227
Коды 5 и 6: Сохранение и восстановление позиции
Код 5 загружает (сохраняет) в стек, а код 6 извлекает (восстанавливает) из стека текущие координаты пера. С их помощью можно вернуться к некоторой точке описания после отрисовки линий от нее. Необходимо всегда извлекать из стека все, что туда загружено. Стек может хранить не более четырех позиций. Если стек переполнен из-за избыточного количества операций записи или пропущенных операций считывания, при отрисовке формы появляется сообщение:
Переполнение позиционного стека в форме nnn
Аналогично, если попытаться считать из стека больше значений, чем туда было загружено, при отрисовке формы появляется сообщение:
Потеря значимости позиционного стека в форме nnn
Код 7: Субформа
Код 7 производит построение субформы, номер которой определяется следующим байтом. Для не-Unicode-шрифтов за кодом 7 следует номер формы от 1 до 255. Для Unicode-шрифтов за кодом 7 следует номер формы от 1 до 65535. Номера форм Unicode всегда являются двухбайтовыми (подробнее об отличиях шрифтов Unicode от обычных шрифтов см. раздел “Описания шрифтов Unicode” на стр.277). Производится отрисовка формы с заданным номером, хранящейся в том же файле. Автоматической установки режима отрисовки для новой формы не происходит. По завершении построения субформы возобновляется отрисовка текущей формы.
Коды 8 и 9: Смещения по X-Y
Стандартные коды позволяют выполнять отрисовку линий только в 16 фиксированных направлениях, причем максимальная длина вектора равна 15 единиц. Это ограничение повышает эффективность процедуры построения форм, но подчас существенно ограничивает ее возможности. Коды 8 и 9 служат для проведения нестандартных векторов, которые задаются смещениями по X-Y. Код 8 определяет смещение по осям X-Y , заданное следующими двумя байтами. За кодом 8 должны следовать два байта в формате:
8,X-смещение,Y-смещение
Смещения по X-Y могут принимать значения от -128 до +127. Знак "+" перед величиной смещения не обязателен, и для удобства можно использовать круглые скобки. В следующем примере описывается вектор, соединяющий текущую точку с точкой, отстоящей от нее на 10 единиц влево и на 3 единицы вверх.
8,(-10,3)
228 | Глава 8 Формы и шрифты
После того, как вектор по смещению отрисован, восстанавливается режим построения стандартных векторов.
Код 9 используется для последовательности "нестандартных" векторов. После него может следовать любое количество пар значений смещения по X-Y. Последовательность завершается значением (0,0). В следующем примере описывается построение трех нестандартных векторов с последующим возвратом в обычный режим.
9,(3,1),(3,2),(2,-3),(0,0)
Если не завершить последовательность смещений X-Y парой (0,0), AutoCAD не сможет правильно трактовать идущие далее векторы обычного формата и специальные коды.
Код 00A: Октантная дуга
Специальный код 00A (или 10) служит для отрисовки дуги по значениям двух следующих байт. Дуга называется октантной, так как она стягивает один или несколько 45-градусных октантов, причем начало и конец дуги лежат точно на границах октантов. Октанты нумеруются в направлении против часовой стрелки, начиная с положения "три часа", как показано на следующем рисунке.
Описание дуги имеет вид
10,радиус,(-)0SC
Радиус может принимать любое значение от 1 до 255. Второй байт указывает направление дуги (против часовой стрелки, если значение положительно, и по часовой стрелке - если отрицательно), начальный октант (s, значение от 0 до 7) и количество охватываемых дугой октантов (c, значение от 0 до 7, где значение 0 соответствует восьми октантам, т.е. полному кругу). Для удобочитаемости можно использовать круглые скобки. Рассмотрим в качестве примера следующий фрагмент описания формы:
...012,10,(1,-032),01E,...
Создание файлов описаний форм | 229
