Далее представлен пример изменения имени группы настройки ACAD на вкладке "Настройка" редактора настройки интерфейса пользователя. Частичный файл НПИ (в данном примере с именем CUSTOM) можно изменить таким же способом.
См. также:
Перенос и передача настроек Создание и загрузка частичного файла НПИ Создание корпоративного файла НПИ
Обзор редактора настройки интерфейса пользователя
Редактор настройки интерфейса пользователя (НПИ) используется для изменения настройки, выполненной с помощью НПИ файла в формате XML. Редактор позволяет централизованно создавать и выполнять команды, используемые в файле НПИ.
Кроме команд можно выполнить настройку большого числа различных элементов интерфейса пользователя. Редактор НПИ позволяет настроить следующие элементы:
■Панели
■Раскрывающиеся меню
■Контекстные меню
■Комбинации клавиш
■Клавиши временной замены
■Операции при двукратном нажатии
■Кнопки мыши
Обзор диалогового окна "Настройка интерфейса пользователя" | 43
■Рабочие пространства
■Старые элементы пользовательского интерфейса (планшеты, кнопки планшета, экранные меню и меню мозаики изображений)
Среда настройки
Перед началом настройки собственных меню, панелей инструментов и других элементов интерфейсов пользователя необходимо ознакомиться со средой настройки. Откройте редактор настроек пользовательского интерфейса (выберите в меню "Средства" "Настройка" "Интерфейс").
Выберите вкладку "Передача" для ознакомления с возможностями переноса или передачи настроек. Перейдите на вкладку "Настройка" для просмотра возможностей создания и изменения элементов интерфейса пользователя.
После ознакомления со средой можно начать использовать возможности инструментов. Дополнительную информацию о расширенных возможностях настройки см. в разделе Изменения в настройке.

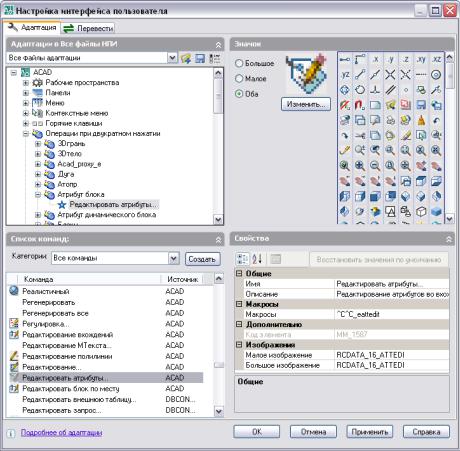

Далее представлен пример вкладки "Настройка" редактора настройки пользовательского интерфейса. Эту вкладку можно использовать для настройки элементов интерфейса в файлах НПИ.
44 | Глава 4 Настройка интерфейса пользователя
Настройте интерфейс пользователя для настройки среды рисования к отдельным видам задач. Например, если требуется создать панель инструментов с наиболее часто используемыми командами, в редакторе настройки пользовательского интерфейса можно создать новую панель инструментов "Избранное", а затем загрузить эту панель в AutoCAD.
Панель "Настройки в"
Панель "Настройки в" используется для навигации между элементами интерфейса, которые присутствуют в загруженных файлах настройки и принадлежат различным пользователям. В этой панели можно создавать и изменять элементы пользовательского интерфейса, например, рабочие пространства, панели инструментов и меню. В верхней части панели в режиме структуры расположены инструменты загрузки частичных файлов настройки в основной файл, сохранения
Обзор диалогового окна "Настройка интерфейса пользователя" | 45
изменений в загруженных файлах настройки, управления отображением загруженных файлов настройки и отображением элементов пользовательского интерфейса.
Режим просмотра структуры используется для создания новых элементов пользовательского интерфейса, например, панелей инструментов и меню. После того как создан новый элемент интерфейса пользователя, к нему методом перетаскивания с панели "Список команд" могут быть добавлены различные команды. Помимо возможности создавать элементы интерфейса пользователя и добавлять к ним команды, можно также изменить порядок, в котором эти команды отображаются на панелях и в меню, просто перетаскивая их вниз или вверх.
Панель "Список команд"
Панель "Список команд" используется для создания и поиска команд, содержащихся в загруженных файлах настройки. Для создания новой пользовательской команды используется кнопка "Создать". Необходимо вначале создать команду, а затем ее можно добавить к элементу интерфейса пользователя на панели "Настройки в".
В верхней части панели расположен раскрывающийся список с перечнем заранее заданных категории, используемых для управления командами, которые отображаются в списке ниже. Список "Пользовательская категория" содержит созданные команды.
46 | Глава 4 Настройка интерфейса пользователя
Панель "Динамическое отображение"
Панель "Динамическое отображение" управляет отображением дополнительных панелей, соответствующих элементу, выбранному либо на панели "Настройки в", либо на панели "Список команд". В зависимости от того, какой элемент выбран, будут отображаться одна или несколько панелей из следующего списка:
■Информация
■Свойства
■Значок
■Ярлыки
■Содержимое рабочих пространств
Обзор диалогового окна "Настройка интерфейса пользователя" | 47
