Литература

1. Новгородцев, А.Б. 30 лекций по теории электрических цепей./А.Б. Новгородцев. – СПб.: Политехника, 2006. – 576 C.

2. Бессонов, Л.А. Теоретические основы электротехники. Линейные электрические цепи./Л.А. Бессонов. – 9-е изд.-М.:Гардарики, 2007. – 701 с.

3. Основы электротехники и электроники в задачах с решениями: учеб.пособие/ Г.Г.Рекус. – М.: Высш.шк., 2005. – 343 с.

4. Общая электротехника и электроника. Расчет и анализ линейных электрических цепей в установившемся режиме: метод. указания по выполнению расчетно-граф. работ для студентов дневной формы обучения: ЭЭФ: специальности: 220201, 230105 / сост.: Г.Л.Ганичев, В.В.Реутов. – Вологда: ВоГТУ, 2004. – 19 с.

5 Электротехника и электроника: матрич.-топол.методы рачета электр.цепей: метод.указания по формированию уравнений и расчету электр.цепей постоян.тока на ЭВМ: ЭЭФ: специальности: 220201, 230105 / [сост.:Г.Л.Ганичев, В.В.Реутов]. – Вологда: ВоГТУ, 2007. – 43 c.

Приложение 1

Расчет электрической цепи постоянного тока.

Задание на расчёт.

Параметры электрической цепи

Таблица 1.

E1

E2

Ik3

R1

R2

R3

R4

R5

R6

В

В

А

Ом

Ом

Ом

Ом

Ом

Ом

14

25

3,25

5

2

8

2

2

6

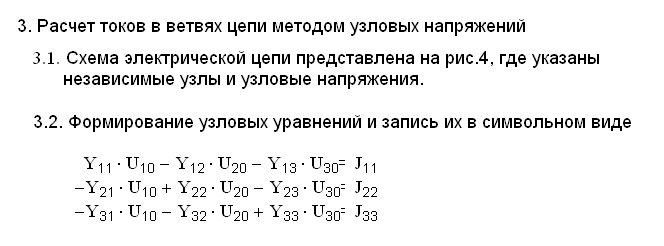

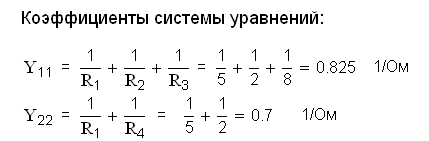

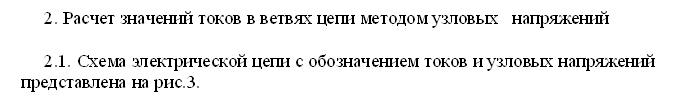

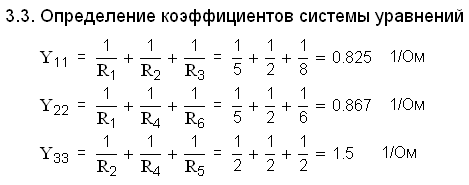

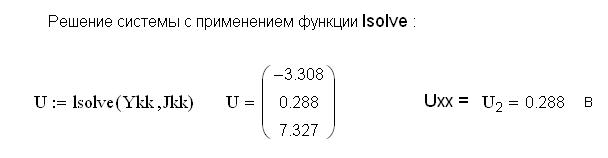

Рис.8. Потенциальная диаграмма.

Приложение 2

Расчет электрической цепи синусоидального тока.

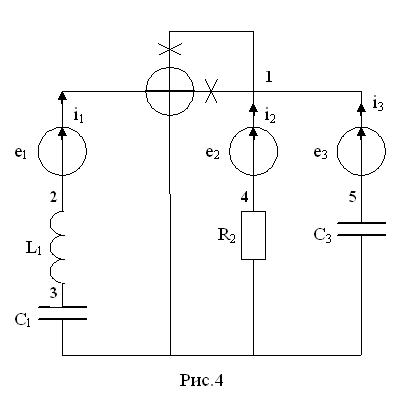

Схема электрической цепи и параметры элементов.

Таблица1

L1

C1

C3

R2

f

e1

e2

e3

Гн

мкФ

мкФ

Ом

Гц

В

В

В

0,12

16

8

100

200

169sin(ωt + π)

169cos(ωt)

169cos(ωt + 3π/2)

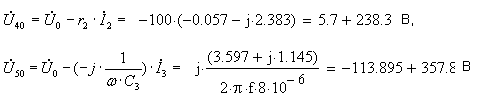

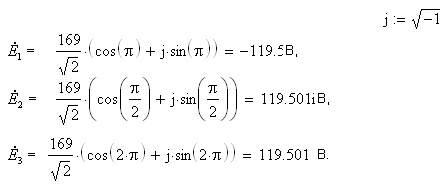

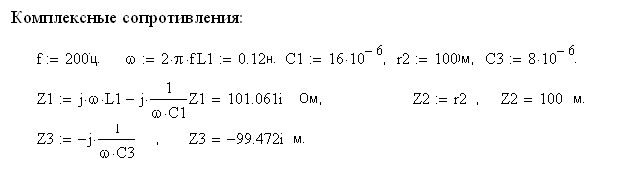

5.3. Построение диаграммы.

Совмещённая векторная диаграмма токов и топографическая диаграмма напряжений приведена на рис.5

Волновая диаграмма для тока приведена на рис.6

7. Система уравнений по законам Кирхгофа в дифференциальной и комплексной формах с учетом взаимной индукции.

Ориентируясь на ранее принятые направления токов в ветвях, одноимённые зажимы индуктивных катушек выбираем так, чтобы было их встречное включение. На схеме обозначим эти зажимы точками. Схема электрической цепи для этого случая представлена на рис. 7.

Рис. 7.

Система уравнений цепи в дифференциальной форме:

Система уравнений цепи в комплексной форме:

Содержание

стр.

Введение ______________________________________________________

3

1.

Расчет и анализ резистивных электрических цепей ___________________

3

2.

Анализ установившегося синусоидального режима в частотной области_

13

Литература ____________________________________________________

20

Приложения 21
