§ 7. ФАКТОРЫ, ВЛИЯЮЩИЕ НА ЭФФЕКТИВНОСТЬ ОСВЕТИТЕЛЬНЫХ СОСТАВОВ И СРЕДСТВ

Интенсивность света, спектральный состав излучения, продолжительность и равномерность горения факелов (или звездок) зависят от многочисленных факторов.

Светотехнические показатели изделия определяются прежде всего рецептом состава, измельчением его компонентов, степенью уплотнения состава. Известное влияние оказывает также материял оболочки факела.

Наряду с этим большое значение имеют и условия, при которых происходит горение состава: начальная температура изделия, температура и давление окружающей среды, наличие и направление обдува при горении, положение пламени по отношению к горизонту (вниз или вверх, горизонтальное или наклонное положение).

Изменение силы света двойных смесей магниевого порошка с различными окислителями при увеличении содержания магния показано на рис 11.9. Сила света увеличивается с увеличением содержания магния и достигает максимума при его содержании в составе около 70%. Скорость горения этих смесей также имеет максимум при 70—80% магния в составе (см. рис. 11.10). Это объясняется тем, что избыток магния по сравнению со стехиометрическим содержанием сгорает за счет кислорода воздуха.

При оптимальном содержании магния (рис. 11.10) сила света изменяется в зависимости от применяемого окислителя от 1600 св/см2 для нитрaта калия до 124000 св/см2 для нитрата натрия. Эта разница обусловлена тем, что натрий является сильным излучателем в видимой области, тогда как калий в видимой части опектра излучает плохо.

Размер и форма частиц порошков металлов, а также их удельная поверхность влияют на степень уплотнения состава и на скорость их горения. Как показано на рис. 11.И и 11.12, с уменьшением размера сферических частиц порошка, а значит, с увеличением удельной поверхности (суммарной поверхности частиц одного грамма порошка) сила света и скорость горения увеличиваются.

131

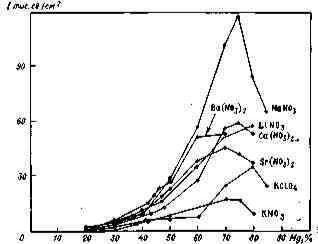

Рис. 11.9. Изменение силы света двойных смесей магния с различными окислителями, запрессованных под давлением 730 кгс/см2 (72 МН/м2), при увеличении содержания магния

Увеличение давления прессования приводит к увеличению плотности

изделий до некоторого максимума, который обычно на 5—10% ниже расчетного теоретического значения. В табл. 11.12 приведены данные о влиянии давления прессования на светотехнические характеристики магниевого состава.

Как видно из таблицы, линейная скорость горения уменьшается с увеличением давления, тогда как массовая скорость горения и сила света имеют тенденцию к увеличению.

Такие явления замечены для всех магниевых составов. Для композиций на основе алюминия такой зависимости не установлено.

Влияние диаметра факела на скорость горения и силу света пламени может в значительной степени изменяться в зависимости

Таблица 11.12 Влияние удельного давления прессования на характеристики состава на основе

(NaNO3+Mg)

от конструкции изделия и применяемого состава. Для многих горящих с одного торца осветительных факелов скорость горения

132

Рис. 11.10. Изменение скорости горения двойных смесей магния с различными окислителями, запрессованных под давлением 730 кгс/см2 (72 МН/м2), при изменении содержания магния

мало зависит от диаметра. Это было отмечено многократно, правда, в ограниченном интервале изменения диаметров. Сила света, конечно, увеличивается с увеличением диаметра, но в различной степени для различных составов и изделий. Материал оболочки факела также влияет на скорость горения и светоотдачу факелов. Стальные оболочки, имеющие большую теплопроводность по сравнению с картонными или пластмассовыми, способствуют более быстрому прогреву прилегающих слоев состава, что может привести к увеличению скорости горения.

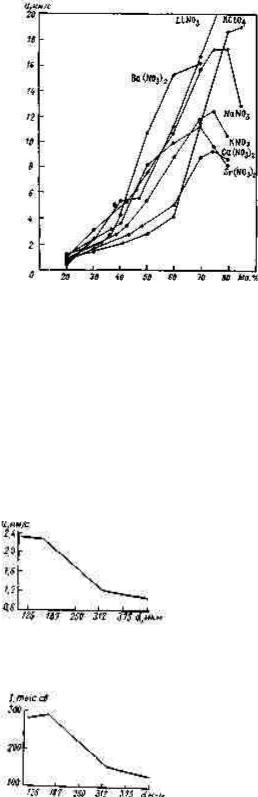

Рис. 11.11. Зависимость линейной скорости горения состава (Mg+NaNO3 + поливинилхлорид+смола) от размера частиц магния

Рис. 11. 12. Зависимость силы света состава (Mg+NaN03+ 4- поливнилхлорид+смола) от размера частиц магния

При понижении давления окружающей среды скорость горения уменьшается и сила света факелов падает. Размеры пламени увеличиваются, но яркость его сильно уменьшается. При некотором достаточно малом давлении среды горение уже невозможно и факел затухает. Все эти эффекты B большей степени проявляются при горении составов, содержащих большой избыток металла. В этом случае решающую роль играет уменьшение содержания кислорода в разреженном воздухе. Для стехиометрических составов имеет значение главным образом понижение давления внешней среды.

133

При понижении начальной температуры изделия скорость горения и сила света составов уменьшаются.

В артиллерийских осветительных снарядах, которые не снабжены специальными устройствами для торможения вращения факела, горящий состав испытывает значительные центробежные ускорения, так как факел на воздухе некоторое время продолжает вращаться с большой угловой скоростью. Вращение приводит к значительному сокращению времени горения. В результате центрифугирования шлаки прижимаются в оболочке факела и не выносятся наружу. Это затрудняет отток газообразных продуктов и приводит к повышению давления внутри факела; в результате состав начинает гореть быстрее. Чем с большей скоростью вращается факел, тем интенсивнее протекает образование шлаков и тем больше ускоряется горение.

Все сказанное выше справедливо для факелов со стальной оболочкой, которая остается целой до конца горения. Если же оболочка сгорает одновременно с запрессовкой состава, то вращение может привести к сбрасыванию шлаков с поверхности горения состава и к его затуханию.

Так как форма пламени факелов и эвездок существенно отличается от сферической, пространственное светораспределение для н.их крайне неравномерно. В плоскости, проходящей через ось факела, сила света имеет наибольшие значения в направлении под углом 45—90° к оси пламени. В направлениях под углами О—45° она уменьшается до какой-то минимальной величины, наблюдаемой по оси пламени. Еще меньше сила света в направлениях 90—180° к оси пламени (см. рис. 11.13). В плоскости, перпендикулярной оси факела, кривая светораспределения представляет собой окружность вследствие симметричности объекта.

Рис. 11.13. Кривая светораспределения пламени осветительной звездочки в плоскости, проходящей через ось изделия

Отмеченная неравномерность оветораспределения учитывается в некоторых конструкциях осветительных изделий, в которых горящие факелы располагают горизонтально. При этом достигается наиболее высокая и равномерная освещенность местности.

§ 8. КРАТКИЕ СВЕДЕНИЯ О ПИРОТЕХНИЧЕСКИХ ИК-ИЗЛУЧАТЕЛЯХ

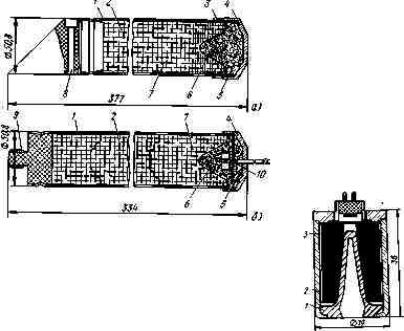

Пиротехнические инфракрасные излучатели нашли применение в ракетно-космической технике на беспилотных мишенях, используемых для испытания ракет с ИК-головками

самонаведения, в системах слежения за ракетами, спутниками и другими космическими аппаратами для определения их положения и траектории. Пиротехнические ИКизлучатели широко применяются в качестве ложных целей :и оптических ловушек, которые выстреливаются с самолетов, боевых головок баллистических ракет, кораблей, крылатых ракет и других теплоизлучающих объектов для отвлечения от них ракет, имеющих инфракрасные головки самонаведения.

Пиротехнические ИК-излучатели так же, как и осветительные средства, должны обеспечивать определенную интенсивность излучения в течение заданного промежутка времени. Кроме того, задается спектральный состав излучения, который определяется спектральной чувствительностью применяемого приемника или спектр альнымл характеристиками излучения имитируемого объекта (для ложных целей).

134

Видимое и инфракрасное излучение

Видимый человеческим глазом свет занимает лишь часть всего диапазона электромагнитных колебаний, как это показано на рис. 11.16. Инфракрасные лучи имеют длины волн от 0.76 .ттп

Рис. 11.16. Положение инфракрасного излучения в общем спектре электромагнитных колебаний

1000 мкм, т. е. больше, чем видимый свет, и меньше, чем ультракороткие радиоволны. В настоящее время весь диапазон инфракрасных волн условно делят на два участка: на собственно инфракрасные волны и тепловые.

Лучистая энергия в инфракрасной области спектра испускается при колебаниях атомов, групп атомов и молекул, а также при изменении вращения молекул газообразных, жидких и твердых веществ. Поэтому одним из способов генерирования инфракрасного излучения является простое повышение температуры тела, выбранного в качестве излучателя. Каждое тело в зависимости от его температуры и состояния поверхности обладает тем или иным излучением. Большая часть этого излучения при температуре, не большей чем 2000 —3000° С, лежит, как показано а на рис. 11.8, в инфракрасной области.

Свойства инфракрасного излучения в основном не отличаются от свойств видимого света; оно подчиняется приведенным выше (гл. VI) законам излучения АЧТ.

ИК-лучи лучше, чем видимый свет, проходят через атмосферу при наличии дымки, дождя, снегопада, слабого тумана. Эти особенности инфракрасных лучей учитываются при их практическом применении.

136

Рис. 11.17. График излучения раскаленной газовой струи реактивного двигателя и струи углекислого газа

Объекты, имеющие высокую температуру, сами являются мощными источниками инфракрасного (теплового) излучения. К таким объектам относятся двигатели самолетов, танков, кораблей, тепловые электростанции и т. п. Так как пиротехнические источники инфракрасного излучения в последнее время используются для имитации ИК-излучения . подобного рода объектов, то следует коротко сказать об излучении самолетов и ракет. На рис. 11.17 приведен график излучения раскаленной газовой струи реактивного самолетного двигателя. Кинетический нагрев обшивки самолетов и ракет, летающих с большими скоростями, обусловливает их значительное инфракрасное излучение. Так, например,. бомбардировщик, летящий на высоте 30 км со скоростью, соответствующей М=3, излучает впереди себя вдоль продольной оси 4-Ю3 Вт/стер, а головная часть баллистической ракеты, летящая со скоростью, соответствующей М=10, на высоте 40 км излучает впереди себя вдоль оси 6-104 Вт/стер [50].

Энергетические характеристики пиротехнических источников ИК-излучения

Если лучистая энергия видимого излучения обычно измеряется в описанных выше светотехнических единицах, то инфракрасное излучение, которое невидимо и интенсивность зрительного восприятия которого равна нулю, оценивается в энергетических единицах.

В табл. 1.1.14 приведены основные энергетические характеристики ИК-излучения.

Таблица 11.14

Энергетические величины и единицы

137

О методах экспериментального измерения инфракрасного излучения будет сказано ниже. Имея полученные экспериментально данные о средней энергетической силе света и времени гореняя И К-источник а (факела, заездки, излучателя), можно рассчитать характеристики, относящиеся непосредственно к составам ИК-излучения: удельное количество излучения, выход излучения, энергетическую яркость и энергетический к.п.д.

§ 9. ФОТОМЕТРИРОВАНИЕ И РАДИОМЕТРИРОВАНИЕ ПЛАМЕН ПИРОТЕХНИЧЕСКИХ СОСТАВОВ

Основой практического фотометрирования и радиометрирова-ния пламен является измерение освещенности или энергетической освещенности (облученности) Е соответствующих приемников.

По освещенности или облученности рассчитывают силу света (излучения), пользуясь уравнением I=ER2

Рис. 11.18. Кривые спектральной чувствительности фотоэлементов:

/ —селеновый:2—сернисто-висмутовый;3—сернисто-свинцовый; 4—селенисто-свинцовый; 5—термоэлемент

138

Приемниками лучистой энергии для видимой части спектра в основном служат фотоэлементы. Для ИК-излучения наряду с фотоэлементами и фотосопротивлениями применяют термоэлементы, болометры и оптико-акустические приемники. Для наиболее точных измерений ИК-излучения пользуются спектрометрами с быстрой разверткой спектров во времени.

Основными характеристиками любого приемника излучения являются его спектральная и интегральная чувствительность, а также их стабильность во времени-

Спектральная чувствительность — это чувствительность приемника к излучению с различной длиной волны; она определяется природой вещества, из которого сделан в приборе светочувствительный слой, и может изменяться в широких пределах от 0,3 до 5 мкм (рис. 11.18).

Такие приемники лучистой энергии, как термоэлементы, болометры, оптико-акустические приемники, не обладают избирательной чувствительностью к излучению ъ различных участках спектра.

Вместе с тем на практике часто требуется измерить силу излучения не в широком диапазоне, воспринимаемом приемником, а на узком участке, соответствующем чувствительности человеческого глаза, фотоматериала или оптической системы. Для осуществления этой задачи применяются светофильтры, представляющие собой пластинки, пропускающие только излучение определенного спектрального состава. Для видимой части спектра используются цветные стекла, для ИК-фильтров — специальные стекла, слюда, фтористый литий, каменная соль, сильвин, бромистый калий :и др.

Фотоэлементы непосредственно преобразуют лучистую энергию в электрическую; это явление называется фотоэлектрическим эффектом. Величина фотоэффекта характеризуется двумя законами.

1.Законом Столетова: фотоэлектрический ток прямо пропорционален падающему на фотоэлемент лучистому потоку.

2.Законом Эйнштейна: максимальная энергия фотоэлектронов возрастает с увеличением частоты падающего света независимо от его интенсивности. Измеряя фототек, образующийся в фотоэлементе, можно определить освещеяность (облученность) у создаваемую источником излучения.

В настоящее время силу ювета осветительных средств измеряют при помощи различных объективных, фотоэлектрических приборов (люксметров). Фото - электрический люксметр состоит из двух основных частей: светоприемника (состоящего из одного или нескольких фотоэлементов, снабженных соответствующими светофильтрами) и прибора для измерения фототоков.

Рис. 11.19. Кривые спектральной чувствительности селенового фотоэлемента (/), человеческого глаза (2) и селенового фотоэлемента с компенсационным светофильтром (3)

139

При фотометрировании пиротехнических пламен широкое применение нашли селеновые фотоэлементы.

При освещении селенового фотоэлемента, замкнутого на какой-либо измерительный прибор, в цепи возникает электрический ток,

сила которого сравнительно продолжительное время остается пропорциональной количеству падающего на фотоэлемент света.

Сила фототока определяется общей или интегральной чувствительностью и спектральной чувствительностью фотоэлемента.

Интегральная ч у в с т в и т е л ь н о с т ь — это отношение силы тока, полученной .в цепи фотоэлемента, к вызывающей ее световой мощности. Для современных селеновых фотоэлементов она составляет 400—500мка/лм (микроампер на люмен) при площади фотоэлемента ~10см2.

Как видно из графика (рис. 11.19), спектральная чувствительность селенового фотоэлемента (кривая /) близка к спектральной чувствительности 'среднего человеческого глаза (кривая 2).

Для точного приведения чувствительности фотоэлемента к чувствительности человеческого глаза пользуются желто-зелеными компенсационными светофильтрами (кривая 3). Эти светофильтры подбирают индивидуально к каждому фотоэлементу с таким расчетом, чтобы значительное ослабление силы света приходилось на область длин волн 0,40—0,53 и 0,58—0,70 мкм. Для удобства пользования фотоэлемент со светофильтрами вставляют в оправку, которая имеет оптический визир для точной наводки фотоэлемента, контактные винты для подключения проводов и резьбовое отверстие для установки фотоэлемента на штатив.

Электроизмерительные приборы, применяемые при фотометрировании (радиометрировании), конструктивно оформляются или в виде стрелочного гальванометра или в виде шлейфного осциллографа. Схема установки для измерения силы света изображена на рис. 11.20. Луч света от осветителя 2 через диафрагму 3 попа-

Рис. 11.20. Схема измерения силы света:

/—светоприемник; 2—осветитель; 3—диафрагма; 4— шлейф; 5—цилиндрическая линза; 6—фотобумага

дает на зеркало 4. Отраженный луч фокусируется линзой 5 и попадает на движущуюся фотобумагу или фотопленку 6. При равномерном движении фотоматериала и при изменении величины фототока вследствие изменения освещенности фотоэлемента в процессе горения факела на фотоматериале записывается осциллограмма процесса горения.
