6. Написание краткого отчета о проделанной работе (проводится в папке «Иванов И.И.», папка «п. 6»).
Папка «Иванов И.И.», п. 6
Титул:
Федеральное агентство по образованию
Национальный исследовательский ядерный университет «МИФИ»
Факультет автоматики и электроники Кафедра № 46
Лабораторная работа 4
«Сравнительная оценка результатов стандартных эхокардиографических измерений одних и тех же геометрических параметров сердца, соответствующих использованию изображений в В- и М-режимах сканирования»
в рамках лабораторного практикума «Ультразвуковая эхокардиография» по курсам «Теоретическая физика»
и «Физические методы медицинской интроскопии»
Студент группы А6 – 23 |
И. И. Иванов |
|
_________________________ |
|
подпись |
224
Цель работы: Проведение сравнительной оценки результатов стандартных измерений одних и тех же основных геометрических параметров сердца, сделанных с использованием эхоимпульсных ультразвуковых изображений, полученных при различных доступах и позициях ультразвукового сканирования для двух основных методов сканирования (В- и М-режимы). Результаты работы должны продемонстрировать точностную предпочтительность использования для подобных количественных измерений использование М-режима сканирования.
Описание объектов исследования: три эхокардиографиче-
ских изображения в двух доступах и трех позициях ультразвукового зонда, полученные в М- и В-режимах сканирования; предъявленные изображения относятся к варианту № 6 данной лабораторной работы и включают в себя файлы, приведенные в папке «п.1 – Вариант № 6».
Результаты выполнения работы: в соответствии с п. 1 рабо-
чего задания создана рабочая папка с фамилией и инициалами студента (см. папку «Иванов И.И.»), в которую занесены предъявленные эхокардиографические изображения по предложенному варианту № 6 (папка «п. 1 – Вариант № 6»), а также результаты выполнения п.2 – п.6 рабочего задания (см. папки «п. 2» – «п. 6» в папке «Иванов И.И.»).
При выполнении п. 2–4 рабочего задания исходные файлы предъявленных изображений были преобразованы в формат Word и снабжены соответствующими пометками с сохранением их исходных номеров (см. папки «п.2» – «п.4» в папке «Иванов И.И.»); при этом изменения масштабов изображения с помощью программы Paint не потребовалось.
При выполнении п.3 и 4 рабочего задания проведены измерения основных геометрических параметров сердца для трех предъявленных эхокардиографических изображений, а результаты измерений сведены в таблицы.
В соответствии с п. 5 рабочего задания выполнено сравнение результатов проведенных измерений геометрических параметров сердца для диастолической фазы сердечного цикла, так как именно
225
эта фаза была идентифицирована на предъявленном В- изображении.
Заключение: в результате работы для всех предъявленных эхокардиографических изображений идентифицированы доступы и позиции ультразвукового зонда, а также режимы ультразвукового сканирования, использованные для получения соответствующих изображений. Графически указаны, какие именно геометрические параметры сердца измерялись на соответствующих изображениях, а их численные значения сведены в таблицы. Выполнено сравнение результатов проведенных измерений на изображениях, полученных с использованием В- и М-режимов сканировании.
Таким образом, рабочее задание выполнено в полном объеме.
226
Пример выполнения рабочего задания лабораторной работы № 5
Вариант № 6

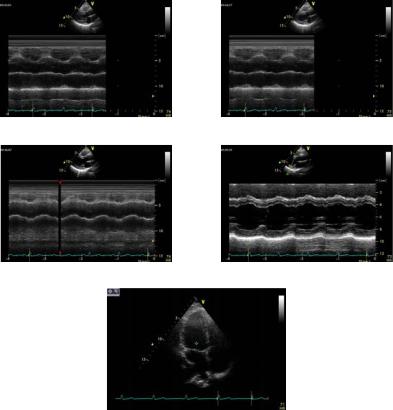

1. Ознакомление с предъявленными изображениями по варианту № 6, создание рабочей папки с фамилией и инициалами студента (папка «Ивванов И.И.») и занесение в нее предъявленных эхокардиографических изображений.
Папка «Иванов И.И.», п.1
Image 3.3.401 |
Image 3.3.403 |
Image 3.3.405 |
Image 3.3.408 |
Image 3.3.414
227
2. Отбор тех изображений из предъявленного индивидуального задания по варианту № 6, которые могут быть использованы для проведения расчетов, указанных в п. 3 рабочего задания; идентификация на отобранных изображениях доступов и позиций ультразвукового зонда, использованного режима сканирования, а также основных структурных элементов анатомии сердца и регистрация их на каждом из предъявленных изображений (проводится в папке «Иванов И.И.», папка «п.2»).
«Иванов И.И.», папка «п.2»

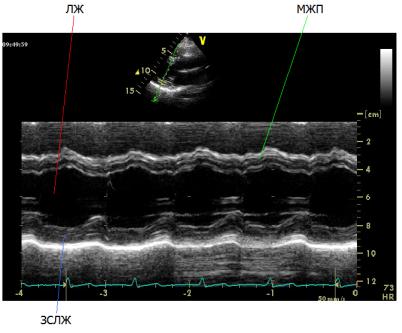

Файл Image 3.3.408 – парастернальная позиция, длинная ось левого желудочка, анатомический М-режим сканирования со встроенным В-изображением; курсор направлен вдоль диаметра левого желудочка (курсор проходит по диаметру левого желудочка).
ЛЖ – левый желудочек МЖП – межжелудочковая перегородка
ЗСЛЖ – задняя стенка левого желудочка
228

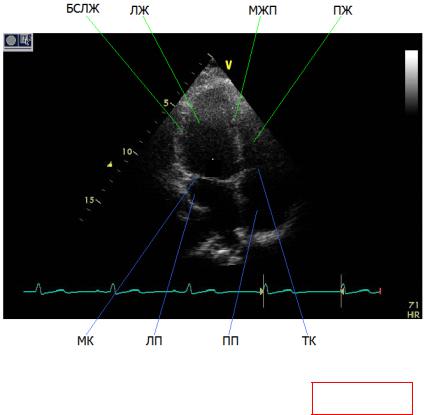

Файл Image 3.3.414 – апикальная четырехкамерная позиция, В-ре- жим сканирования.
Диастола
ЛЖ – левый желудочек МЖП – межжелудочковая перегородка
БСЛЖ – боковая стенка левого желудочка ПЖ – правый желудочек МК – митральный клапан ЛП – левое предсердие
ТК – трикуспидальный клапан ПП – правое предсердие
229
3. Указание и графическая регистрация тех геометрических параметров сердца, которые могут быть измерены на отобранных (из предъявленных) эхокардиографических изображениях, проведение соответствующих измерений и сведение их результатов в таблицы (проводится в папке «Иванов И.И.», папка «п.3»).
Папка «Иванов И.И.», п. 3

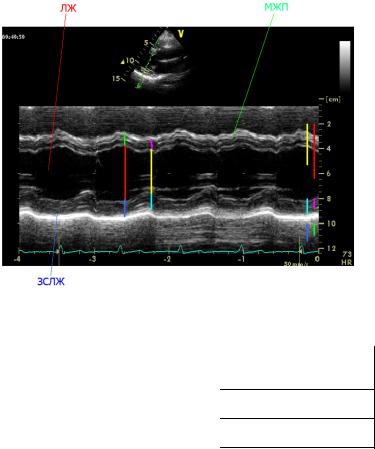

Файл Image 3.3.408 – парастернальная позиция, длинная ось левого желудочка, анатомический М-режим сканирования со встроенным В-изображением.
ЛЖ – левый желудочек МЖП – межжелудочковая перегородка
ЗСЛЖ – задняя стенка левого желудочка
Измеряемый геометрический параметр |
Численное значение, мм |
Диаметр ЛЖ в диастолу |
44,0 |
Диаметр ЛЖ в систолу |
33,0 |
Толщина МЖП в диастолу |
12,0 |
Толщина МЖП в систолу |
13,5 |
Толщина ЗСЛЖ в диастолу |
9,0 |
Толщина ЗСЛЖ в систолу |
12,5 |
230

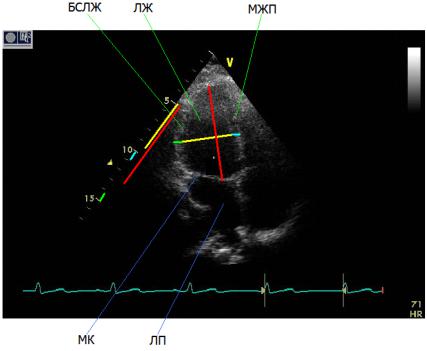

Файл Image 3.3.414 – апикальная четырехкамерная позиция, В-ре- жим сканирования.
ЛЖ – левый желудочек |
|
Диастола |
|
|
|
|
|
||
|
|
|
||
МЖП – межжелудочковая перегородка |
|
|
|
|
БСЛЖ – боковая стенка левого желудочка |
|
|
|
|
МК – митральный клапан |
|
|
|
|
ЛП – левое предсердие |
|
|
|
|
|
|
|
|
|
|
Измеряемый геометрический параметр |
Численное значение, |
||
|
|
мм |
||
|
|
|
||
|
Диаметр ЛЖ |
44,0 |
|
|
|
Длина ЛЖ |
76,0 |
|
|
|
Толщина МЖП |
8,5 |
|
|
|
Толщина ЗСЛЖ |
8,0 |
|
231
4. Расчет объема и массы миокарда левого желудочка по нескольким различным наиболее употребительным формулам для всех отобранных изображений (проводится в папке «Иванов И.И.», папка «п.4»).
папка «Иванов И.И.», |
п. 4 |
|
|
||
Расчет объема левого желудочка |
|
|
|||
а) Результаты проведенных измерений: |
|
|
|||
|
|
Численное значение, |
|
||
|
|
|
|||
Измеряемый геометрический параметр |
|
мм |
|
|
|
|
|
М – режим |
|
В - режим |
|
Диаметр ЛЖ в диастолу LVIDd |
|
44,0 |
|
44.0 |
|
Диаметр ЛЖ в систолу |
|
33,0 |
|
|
|
Толщина МЖП в диастолу IVSTd |
|
12,0 |
|
8,5 |
|
Толщина МЖП в систолу |
|
13,5 |
|
|
|
Толщина ЗСЛЖ в диастолу PWTd |
|
9,0 |
|
8.0 |
|
Толщина ЗСЛЖ в систолу |
|
12,5 |
|
|
|
Длина ЛЖ |
|
- |
|
76,0 |
|
б) Расчет объема левого желудочка: |
|
|
|
|
|
В-режим |
|
|
|
|
Формула площадь – длина (формула Бьюлита):
V = (5 / 6) · [LLVd · π · (LVIDd / 2)2] = (5 / 6) · 7,6 · π · 2,22 cм3 = 96,25 см3.
Формула эллипсов:
V = 0,85 · [π · (LVIDd / 2) · (LLVd / 2]2 / LLVd = = 0,85 · (π · 2,2 · 3,8)2 /7,6 cм3 = 77,07 cм.
М-режим
Простейшая формула:
Vd = (LVIDd)3 = 4,43 см3 = 85,18 см3, Vs = (LVIDs)3 = 3,33 см3 = 35,94 см3.
Формула Teichgolz:
Vd = 7 · (LVIDd)3 / [LVIDd |
+ |
2,4] = 7 · 85,18 / (4,4 + 2,4) |
см3 |
= 87,69 |
см3, |
Vs = 7 · (LVIDs)3 / [LVIDs |
+ |
2,4] = 7 · 35,94 / (3,3 + 2,4) |
см3 |
= 37,55 |
см3. |
232
в) Результаты расчетов объема левого желудочка:
Рассчитанный |
В-режим |
М-режим |
|||
объем ЛЖ, |
формула |
формула |
простейшая |
формула |
|
|
см3 |
Бьюлита |
эллипсов |
формула |
Teichgolz |
Vd |
(диастола) |
96,25 |
77,07 |
85,18 |
87,69 |
Vs |
(систола) |
|
|
35,94 |
37,55 |
Расчет массы миокарда левого желудочка
а) Результаты проведенных измерений:
Измеряемый геометрический параметр |
Численное значение, мм |
|||
М-режим |
В-режим |
|||
|
|
|||
Диаметр ЛЖ в диастолу |
LVIDd |
44,0 |
44.0 |
|
Диаметр ЛЖ в систолу |
|
33,0 |
|
|
Толщина МЖП в диастолу |
IVSTd |
12,0 |
8,5 |
|
Толщина МЖП в систолу |
|
13,5 |
|
|
Толщина ЗСЛЖ в диастолу |
PWTd |
9,0 |
8.0 |
|
Толщина ЗСЛЖ в систолу |
|
12,5 |
|
|
Длина ЛЖ |
|
- |
76,0 |
б) Результаты расчетов объема левого желудочка:
Рассчитанный |
В-режим |
М-режим |
|||
объем ЛЖ, |
формула |
формула |
простейшая |
формула |
|
|
см3 |
Бьюлита |
эллипсов |
формула |
Teichgolz |
Vd |
(диастола) |
96,25 |
77,07 |
85,18 |
87,69 |
Vs |
(систола) |
|
|
35,94 |
37,55 |
в) Расчет массы миокарда левого желудочка
В-режим
LVmass = 0,8 · {1,04 · [(LVIDd + IVSTd + PWNd)]3 − (LVIDd)3}(г) = = 0,8 · {1,04 · [(4,4 + 0,85 + 0,8]3 − (4,4)3}(г) = 116,10 г.
М-режим
Метод Penn
LVmass = 1,04 · [(IVSTd + LVIDd + PWTd)3 ─ (LVIDd)3](г) ─ 13,6(г) = = 1,04 · [(1,2 + 4,4 + 0,9)3 ─ 4,43](г) ─ 13,6(г) = 183,42 г.
Метод ASE
LVmass = 0,8 · {1,04 · [(LVIDd + IVSTd + PWNd)]3 − (LVIDd)3}(г) ─ 0,6 (г) = = 0,8 · {1,04 · [(4,4 + 1,2 + 0.9]3 − (4,4)3}(г) ─ 0,6(г) = 159,75 г.
233
г) Результаты расчетов массы миокарда левого желудочка
Рассчитанная |
В-режим, г |
М-режим, |
М-режим, |
|
масса миокарда ЛЖ |
метод Penn, г |
метод ASE, г |
||
|
||||
LVmass |
116,10 |
183,42 |
159,75 |
|
(диастола) |
|
|||
|
|
|
Результаты проведенных расчетов
а) Объем левого желудочка:
Рассчитанный |
В-режим |
М-режим |
||
объем ЛЖ, |
формула |
формула |
простейшая |
формула |
см3 |
Бьюлита |
эллипсов |
формула |
Teichgolz |
Vd (диастола) |
96,25 |
77,07 |
85,18 |
87,69 |
Vs (систола) |
|
|
35,94 |
37,55 |
б) Масса миокарда левого желудочка:
Рассчитанная |
В-режим, |
М-режим, |
М-режим, |
масса |
г |
метод |
метод |
миокарда |
|
Penn, г |
ASE, г |
ЛЖ |
|
|
|
LVmass |
|
|
|
(диастола) |
116,10 |
183,42 |
159,75 |
5. Расчет ударного объема, фракции выброса и фракции укорочения волокон миокарда левого желудочка с использованием измеренных (п. 3) и рассчитанных (п. 4) геометрических параметров сердца (проводится в папке «Иванов И.И.», папка «п. 5»).
|
Папка «Иванов И.И.», |
п. 5 |
|
||
Результаты расчетов объема левого желудочка |
|||||
|
|
|
|
|
|
Рассчитанный |
В-режим |
|
М-режим |
||
объем ЛЖ, |
формула |
формула |
|
простейшая |
формула |
см3 |
Бьюлита |
эллипсов |
|
формула |
Teichgolz |
Vd (диасто- |
96,25 |
77,07 |
|
85,18 |
87,69 |
ла) |
|
|
|
|
|
Vs (систола) |
|
|
|
35,94 |
37,55 |
234
а) Расчет ударного объема левого желудочка (М-режим) SV = Vd ─ Vs,
SV = (85,18 ─ 35,94) = 49,24 см3 (при расчете объема по про-
стейшей формуле);
SV = (87,69 ─ 37,55) = 50,14 см3 (при расчете объема по формуле Teichgolz).
б) Расчет фракции выброса левого желудочка (М-режим) EF = SV / Vd
EF = 49,24 / 85,18 = 0,58; %EF = 58% (при расчете объема по простейшей формуле);
EF = 50,14 / 87,69 = 0,57 см3 ; %EF = 57% (при расчете объема по формуле Teichgjlz).
в) Расчет фракции укорочения волокон миокарда левого желудочка (М – режим)
FS = (LVIDd – LVIDs) / LVIDd,
FS = (4,4 – 3,3) / 4,4 = 0,25; %FS = 25%.
6. Сравнение результатов проведенных расчетов геометрических и физиологических параметров сердца с современными нормативами. Формулирование вывода о норме или патологии (в последнем случае и о степени патологии) (проводится в папке «Иванов И.И.», папка «п. 6»).
|
Папка «Иванов И.И.», |
п. 6 |
|
|
||
|
|
|
|
Нормативные |
|
|
Геометрические и |
Результаты |
|
|
|||
физиологические |
расчетов |
|
рекомендации 2006 г. |
|
||
параметры сердца |
В-режим |
М-режим |
В-режим |
М-режим |
|
|
Объем ЛЖ, см3 |
|
|
|
|
|
|
Vd (диастола) |
96,25; 77,07 |
85,18; 87,69 |
56 – 104 |
56–104 |
|
|
Vs (систола) |
|
35,69; 37,55 |
19 – 49 |
19 - 49 |
|
|
Масса миокарда |
116,10 |
183,42 |
▀ |
66 – 150 |
67 - 162 |
|
ЛЖ, г |
|
|
|
|
|
|
LVmass (диастола) |
|
159,75 |
|
> 55 |
|
|
Фракция выброса |
|
58 |
|
|
|
|
ЛЖ, % |
|
57 |
|
|
|
|
Фракция укорочения |
|
25 |
▄ |
|
|
|
волокон миокарда |
|
|
27–45 |
|
||
ЛЖ, % |
|
|
|
|
|
|
235
ВЫВОДЫ
Сравнение результатов проведенных расчетов геометрических и физиологических параметров сердца с соответствующими Рекомендациями Европейской и Американской Ассоциаций Эхокардиографии 2006 г. показывает, что исследованное сердце характеризуется некоторыми отклонениями от нормы, т. е. патологией, в частности, по величине массы миокарда ЛЖ в диастолу (при расчете объема ЛЖ по простейшей формуле), и по величине фракции укорочения волокон миокарда, причем оба эти отклонения соответствуют использованию М
– режима сканирования.
ОЦЕНКА СТЕПЕНИ ПАТОЛОГИИ
Геометрические и |
Результат |
Рекомендации 2006 г., М-режим, мм |
||||
физиологические |
измере- |
норма |
|
нарушение |
|
|
параметры |
ния, |
|
малое |
умерен- |
|
значитель- |
сердца |
М-режим |
|
|
ное |
|
ное |
Масса миокарда |
|
|
|
|
|
|
ЛЖ (диастола), г |
183,42 |
67–162 |
163–186 |
187–210 |
|
> 211 |
|
|
|
|
|
|
|
Фракция укороче- |
|
|
|
|
|
|
ния волокон мио- |
25 |
27–45 |
22–26 |
17–21 |
|
< 16 |
карда ЛЖ, % |
|
|
|
|
|
|
Сравнение величин рассчитанных геометрических параметров сердца, отличающихся от нормы, с соответствующими их значениями для различных степеней патологии по Рекомендациям Европейской и Американской Ассоциаций Эхокардиографии 2006 г. свидетельствует о том, что отклонения в массе миокарда в диастолу и во фракции укорочения волокон миокарда отвечают незначительной патологии.
