5. Написание краткого отчета о проделанной работе (можно в электронном виде с занесением соответствующего файла в папку «Иванов И.И.») (проводится в папке «Иванов И.И.», папка «п. 5»).
Папка «Иванов И.И.», п. 5
Титул:
Федеральное агентство по образованию
Национальный исследовательский ядерный университет «МИФИ»
Факультет автоматики и электроники Кафедра № 46
Лабораторная работа 2
«Идентификация основных структурных элементов анатомии сердца и фаз его гемодинамики на предъявленных мультимедийных эхокардиографических изображениях».
в рамках лабораторного практикума «Ультразвуковая эхокардиография» по курсам
«Теоретическая физика» и «Физические методы медицинской интроскопии»
Студент группы А6 – 23 |
И. И. Иванов |
|
_________________________ |
|
подпись |
201
Цель работы: освоение принципов идентификации эхоимпульсных мультимедийных кардиографических изображений сердца, полученных в В-режиме ультразвукового сканирования; выработка навыков идентификации основных структурных элементов анатомии сердца и фаз сердечного цикла на реальных мультимедийных эхокардиографических ультразвуковых изображениях; отработка навыков использования графического редактора Virtual Dub Mod 1.5.10.2 для покадровой развертки мультимедийных изображений с последующим применением программы Paint и графического редактора Word.
Описание объектов исследования: три мультимедийных эхо-
кардиографических изображения в трех доступах и позициях ультразвукового зонда, полученные в В-режиме сканирования; предъявленные изображения относятся к Варианту № 9 данной лабораторной работы.
Результаты выполнения работы: в соответствии с п.1 рабо-
чего задания проведено ознакомление с предъявленными мультимедийными эхокардиографическими изображениям и создана рабочая папка с фамилией и инициалами студента (см. папку «Иванов И.И.»), в которую занесены предъявленные изображения (папка «п.1.1 – Вариант № 9» в папке «Иванов И.И.»). Для каждого из предъявленных мультимедийных изображений идентифицированы использованные для их получения доступы и позиции ультразвукового зонда, а также использованный режим сканирования (см. папку «п.1.2» в папке «Иванов И.И.»).
При выполнении п.2 рабочего задания с помощь графического редактора Virtual Dub Mod 1.5.10.2 проведена покадровая развертка предъявленных мультимедийных изображений (см. папку «п.2.1» в папке «Иванов И.И.») и идентифицированы последовательности статических изображений, которые соответствуют систолической и диастолической фазам сердечного цикла (см. папку «п.2.2» в папке «Иванов И.И.»).
При выполнении п. 3 рабочего задания в каждом из наборов, идентифицированных в п. 2 последовательностей покадровых изображений, выделено по одной паре последовательностей, соответствующих систолической и диастолической фазам сердечного цикла (см. папку «п.3» в папке «Иванов И.И.»).
202
При выполнении п. 4 рабочего задания из каждой пары последовательностей статических изображений, выделенных в п. 3, отобрано по одной паре изображений, соответствующих систолической и диастолической фазам сердечного цикла; эти пары изображений переведены в формат Word и с помощью его графического и текстового редакторов проведена и зафиксирована идентификация и регистрация основных структурных элементов анатомии сердца (см. папку «п.4» в папке «Иванов И.И.»).
Заключение: в результате работы для всех предъявленных мультимедийных эхокардиографических изображений идентифицированы доступы и позиции ультразвукового зонда, а также режим ультразвукового сканирования, использованный для получения соответствующих изображений. В соответствии с рабочим заданием для всех предъявленных изображений идентифицированы и зарегистрированы основные гемодинамические фазы сердечного цикла (систола и диастола), а также основные структурные элементы анатомии сердца.
Таким образом, рабочее задание выполнено в полном объеме.
203
Пример выполнения рабочего задания лабораторной работы 3
Вариант № 14
1. Ознакомление с предъявленными изображениями по варианту № 14; создание рабочей папки с фамилией и инициалами студента (папка «Иванов И.И.») и занесение в нее предъявленных изображений по предложенному варианту № 14 (см. папку «п. 1 – Вариант № 14» в папке «Иванов И.И.»)

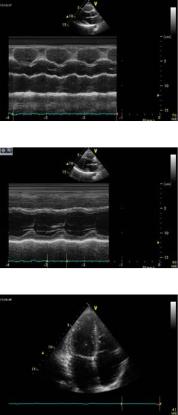

Папка «Иванов И.И.», п. 1 – Вариант № 14
Image 4.4.1
Image 4.4.8
Image 4.4.20
204
2.Идентификация доступов и позиций ультразвукового зонда,
атакже использованного режима сканирования для каждого из предъявленных изображений; идентификация и графическая регистрация основных структурных элементов анатомии исследованного сердца (проводится в папке «Иванов И.И.», папка «п.2»).
Папка «Иванов И.И.», п. 2

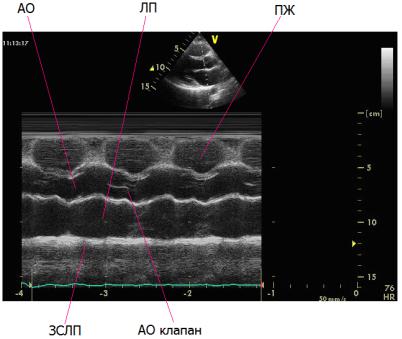

Файл Image 4.4.1 – парастернальная позиция, длинная ось левого желудочка, М-режим сканирования со встроенным В-изображением
ПЖ – правый желудочек АО – аорта (курсор проходит по фиброзному кольцу аортального клапана) ЛП – левое предсердие
ЗСЛП – задняя стенка левого предсердия АО клапан – аортальный клапан
205

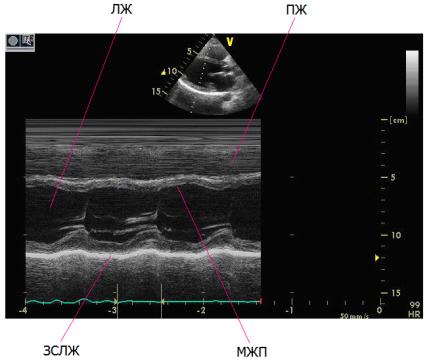

Файл Image 4.4.8 – парастернальная позиция, длинная ось левого желудочка, М-режим сканирования со встроенным В-изображением.
ПЖ – правый желудочек ЛЖ – левый желудочек
МЖП – межжелудочковая перегородка ЗСЛЖ – задняя стенка левого желудочка
206

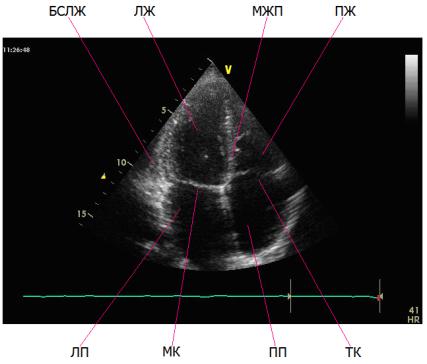

Файл Image 4.4.20 – апикальная четырехкамерная позиция, В-ре- жим сканирования.
ЛП – левое предсердие ПП – правое предсердие ЛЖ – левый желудочек ПЖ – правый желудочек
МЖП – межжелудочковая перегородка БСЛЖ – боковая стенка левого желудочка МК – митральный клапан ТК – трикуспидальный клапан
207
3. Графическая регистрация тех геометрических параметров сердца, которые могут быть стандартно измерены на предъявленных эхокардиографических изображениях, проведение соответствующих измерений этих параметров и сведение полученных результатов в таблицы (проводится в папке «Иванов И.И.», папка «п.3»).
Папка «Иванов И.И.», п. 3
файл Image 4.4.1 – парастернальная позиция, длинная ось левого желудочка, М-режим сканирования со встроенным В-изображением.
DЛП = 40 мм (поперечный размер ЛП)
DАО = 23 мм (расхождение створок АО клапана)
ПЖ – правый желудочек АО – аорта (курсор проходит по фиброзному кольцу аортального клапана) ЛП – левое предсердие
ЗСЛП – задняя стенка левого предсердия АО клапан – аортальный клапан
208

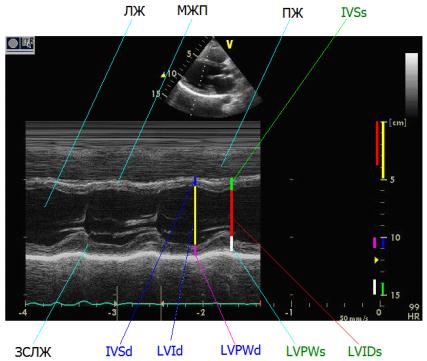

Файл Image 4.4.8 – парастернальная позиция, длинная ось левого желудочка, М-режим сканирования со встроенным В-изображением.
ЗСЛП – задняя стенка левого предсердия ЛЖ – левый желудочек ПЖ – правый желудочек
МЖП – межжелудочковая перегородка
IVSd – толщина МЖП в диастолу LVId – диаметр ЛЖ в диастолу LVPWd – толщина ЗСЛЖ в диастолу
IVSs – толщина МЖП в систолу LVIDs – диметр ЛЖ в систолу LVPWs – толщина ЗСЛЖ в систолу
IVSd |
= 10,0 мм |
|
LVId |
= |
50,0 мм |
LVPWd = |
9,5 мм |
|
IVSs |
= |
10,0 мм |
LVISs |
= |
39,0 мм |
LVPWs = |
12,5 мм |
|
|
|
|
209

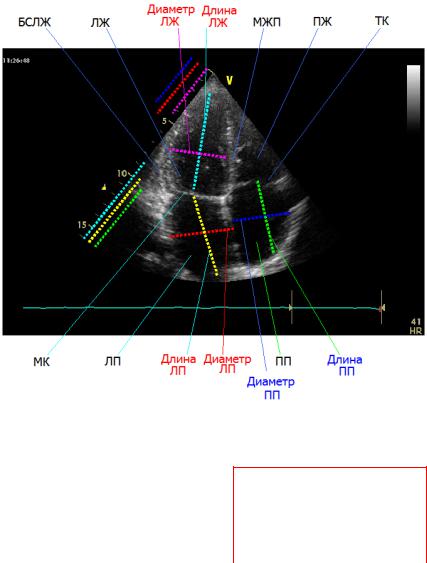

Файл Image 4.4.20 – апикальная четырехкамерная позиция, В-ре- жим сканирования
БСЛЖ – боковая стенка левого желудочка ЛЖ – левый желудочек МЖП – межжелудочковая перегородка
ПЖ – правый желудочек |
Длина |
ЛП |
Lлп |
= |
62,0 мм |
ТК – трикуспидальный клапан |
Диаметр ЛП |
Dлп |
= |
51,0 мм |
|
МК – митральный клапан |
Длина |
ПП |
Lпп = 57,0 мм |
||
ЛП – левое предсердие |
Диаметр ПП |
Dпп = 45,0 мм |
|||
ПП – правое предсердие |
Длина |
ЛЖ |
Lлж |
= |
74,0 мм |
|
Диаметр ЛЖ |
Dлж |
= |
43,0 мм |
|
210 |
|
|
|
|
|
|
|
|
|
|
Результаты проведенных измерений
М-режим сканирования:
DЛП = 40 мм (поперечный размер ЛП)
DАО = 23 мм (расхождение створок АО клапана)
М-режим сканирования: |
|
|
|
||
IVSd |
= |
10,0 мм |
IVSs |
= |
10,0 мм |
LVId |
= |
50,0 мм |
LVISs |
= |
39,0 мм |
LVPWd = |
9,5 мм |
LVPWs |
= |
12,5 мм |
В-режим сканирования |
|
|
|
|
|||
Длина |
ЛП |
Lлп |
= 62,0 мм |
Диаметр ЛП |
Dлп |
= |
51,0 мм |
Длина |
ПП |
Lпп = 57,0 мм |
Диаметр ПП |
Dпп = 45,0 мм |
|||
Длина |
ЛЖ |
Lлж |
= 74,0 мм |
Диаметр ЛЖ |
Dлж |
= |
43,0 мм |
4. Сравнение результатов проведенных измерений геометрических параметров сердца с современными нормативами и формулирование вывода о норме или патологии (в последнем случае и о степени патологии) (проводится в папке «Иванов И.И.», папка
«п.4»).
папка «Иванов И.И.», |
п. 4 |
|
|
|
|||||
Сравнение результатов измерений с нормативами |
|
||||||||
|
|
|
|
|
|
|
|||
Геометрический |
|
Результаты |
Норматив |
Рекомендации |
|||||
параметр, мм |
|
измерения, мм |
1995 г., |
2006 г. |
|||||
|
М-режим |
В-режим |
|
мм |
М-режим, мм |
||||
Диаметр ПП |
40,0 |
|
45,0 |
|
|
|
|
|
|
Длина ПП |
|
|
|
57,0 |
|
|
|
|
|
Диаметр ЛП |
40,0 |
|
51,0 |
|
|
|
|
|
|
Длина ЛП |
|
|
|
62,0 |
|
|
|
|
|
Диаметр ЛЖ (диастола) |
50,0 |
|
43,0 |
35 - 60 |
39 - 53 |
||||
Длина ЛЖ (диастола) |
|
|
|
74,0 |
63 |
- 103 |
|
|
|
Диаметр ЛЖ (систола) |
39,0 |
|
|
|
|
|
|
|
|
Толщина МЖП (диастола) |
10,0 |
|
|
6 |
- 12 |
6 |
- |
10 |
|
Толщина МЖП (систола) |
10,0 |
|
|
6 |
- 12 |
6 |
- |
10 |
|
Толщина ЗСЛЖ (диастола) |
9,5 |
|
|
6 |
- 12 |
6 |
- |
10 |
|
Толщина ЗСЛЖ (систола) |
|
12,5 |
|
|
6 |
- 12 |
6 |
- |
10 |
|
|
|
|
|
|
|
|
|
|
Расхождение створок |
23,0 |
|
|
14 - 26 |
|
|
|
||
АО клапана |
|
|
|
|
|
|
|
|
|
211
ВЫВОДЫ
Сравнение результатов проведенных измерений геометрических параметров сердца с соответствующими Нормативами 1995 г. показывает, что исследованное сердце отвечает норме по всем параметрам за исключением значения толщины ЗСЛЖ в систолу.
Сравнение результатов проведенных измерений геометрических параметров сердца с соответствующими Рекомендациями Европейской и Американской Ассоциаций Эхокардиографии 2006 г. показывает, что исследованное сердце характеризуется отклонениями от нормы, т. е. патологией по толщине ЗСЛЖ в систолу.
ОЦЕНКА СТЕПЕНИ ПАТОЛОГИИ
|
Резуль- |
|
Рекомендации 2006 г., |
|
||
Геометрический |
тат |
|
М-режим, мм |
|
||
измере- |
|
|
нарушение |
|
||
параметр, |
ния в М- |
|
|
|
|
|
мм |
норма |
|
умерен- |
|
значи- |
|
режиме, |
малое |
|
||||
|
мм |
|
ное |
|
тельное |
|
|
|
|
|
|
|
|
Толщина |
12,5 |
6 - 9 |
10 - 12 |
13 - 15 |
|
> 16 |
ЗСЛЖ (с) |
|
|||||
|
|
|
|
|
|
Сравнение величин измеренных геометрических параметров сердца, отличающихся от нормы, с соответствующими их значениями для различных степеней патологии по Рекомендациям Европейской и Американской Ассоциаций Эхокардиографии 2006 г. свидетельствует о том, что отклонение толщины ЗСЛЖ в систолу отвечает умеренной патологии.
