Гидравлические классификаторы

Назначение:

применяются для разделения песка на фракции (классификации).

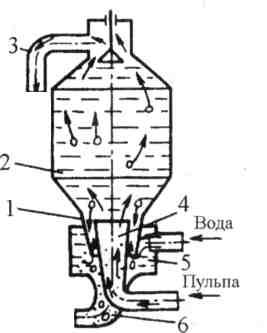

Рис. 8. Гидравлический вертикаль­ный классификатор

1 - корпус; 2 – камера; 3, 5 – коллектор; 4 – диффузор; 6 – разгрузочный патрубок

Гидроциклон

Назначение:

применяют для разделения на фракции мелких песков.

Рис. 9. Гидроциклон

1 - верхняя часть корпуса; 2 – патрубок; 3 – центральная труба; 4 – коллектор; 5 - насадки

Моечные машины и аппараты

Каменные материалы промывают от засоряющих частиц либо совмещенно с сор­тировкой, либо выполняя эту операцию самостоятельно. Совмещенно промывают мате­риалы крупностью до 70 мм, слабо загрязненные легкоотделимыми примесями. Для этого на грохот по трубам из сопел подают воду под давлением 0,2 ... 0,3 МПа. Расход воды составляет от 1,5 до 5 м³ на 1 м³ промываемого материала.

Гравиемой­ки-сортировки

Назначение:

промывают материалы крупностью 300-350 мм. Представляют собой барабанный грохот с дополнительной мою­щей секцией с поверхностью без отверстий. Вода поступает в гравиемойку вместе с ма­териалом.

Параметры:

Q=2 м³ на 1 м³ материала

Cкрубберы

Назначение:

п

Параметры:

П=100 м³/ч.

ромывают сильно загрязненные гравий и щебень. Представляют собой барабаны с лопас­тями на их внутренней поверхности. Воду подают навстречу движению материала.

Вибрационные мойки

Назначение:

применяют для промывки материалов со средне- и трудноотделяемыми включениями.

Рис. 10. Вибрационная мойка.

1 – загрузочная труба ; 2 – пружинные опоры; 3 – перфорированные трубы; 4 – порог; 5 - лоток

Дробильно-сортировочные предприятия и установки

Строительство автодорог требует применения комплексного механизированного подхода. При этом на территории РФ существует дефицит щебеночного материала.

Серийно выпускается техника, позволяющая перерабатывать каменный материал в мелких карьерах для укладки в тело насыпи.

Товарный щебень производят централизованно на дробильно-сортировочных предприятиях. Технологический процесс включает дробление камня, сортирование, мойку, обезвоживание и складирование щебня, а также утилизацию отходов. Техноло­гические схемы и состав оборудования этих предприятий определяются характеристи­ками исходной горной массы, требованиями к готовому продукту и заданной произво­дительностью.

Рис. 11. Схема двухстадийного дробления щебня

1 – питатель; 2 – колосниковый грохот; 3 – дробилка первичного дробления; 4 - промежуточный односитовый грохот; 5 – дробилка вторичного дробления; 6 – второй промежуточный грохот; 7, 8 – грохоты окончательной сортировки

Передвижные дробильно-сортировочные установки ПДСУ

Назначение:

применяют для производства щебня из местных строительных материалов, добываемых из месторождений малой мощности, для которых нерентабельно создавать стационарные заводы, например, при строительстве дорог.

Классификация:

По мощности:

• ПДСУ малой мощности (производительностью до 10 т/ч);

• средней мощности (до 50 т/ч);

• большой мощности (свыше 50 т/ч).

По способу агрегатирования:

• одноагрегатные - обеспечивают многократную циркуляцию каменного материала;

• двухагрегатные - один цикл движения каменного материала.

.

Параметры:

П=25 т/ч

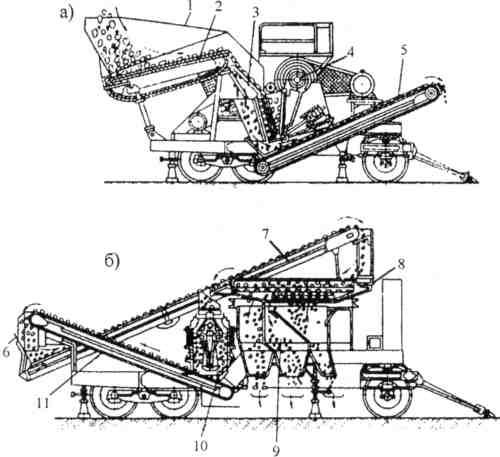

Рис. 12. ПДСУ

а - агрегат первичного дробления, б – агрегат вторичного дробления и сортировки; 1 – бункер; 2 – пластинчатый питатель; 3 – колосниковая решетка; 4 – щековая дробилка первичного дробления; 6 – приемный бункер; 7, 11 – конвейер; 8 – трехситовый грохот; 9 – бункеры; 10 – конусная дробилка вторичного дробления;

Состав одноагрегатных ПДСУ: ленточный транспортер, щековая дробилка со сложным качанием щеки малого типажа или роторная дробилка, эксцентриковый грохот.

Состав двухагрегатных ПДСУ: в агрегате первичного дробления устанавливаются ленточные транспортеры, щековые дробилки со сложным качанием щеки, эксцентриковый грохот; в агрегате вторичного дробления размещается молотковая или валковая дробилки, ленточный транспортер и эксцентриковый или инерционный грохот.

Перемещение ПДСУ осуществляется транспортированием в прицепном варианте тягачами.
