Машины для подготовительных работ

Назначение:

очистка будущей строительной площадки от леса и кустарников, вывозку древесины, корчевку и уборку пней, удаление валунов, устройство временных дорог и мостов через естественные и искусственные препятствия, понижение уровня грунтовых вод, предварительное рыхление прочных и мерзлых грунтов рыхлителями или зарядами взрывчатых веществ, закладываемых в пробуренные скважины (шпуры).

Кусторезы и корчеватели

Назначение:

Кусторезы(рис. 18, а) применяют для расчистки подлежащих застройке площадей от кус­тарника и мелких деревьев, а корчеватели (рис. 18, б) — для корчевки пней диамет­ром до 50 см, расчистки участков от круп­ных камней, сваленных деревьев и кустар­ника, а также для рыхления плотных грунтов. Эти машины изготовляют как на­весные рабочие оборудования на гусенич­ные тракторы.

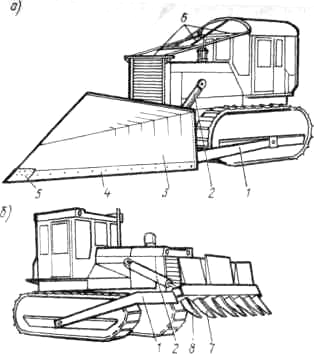

Рис. 18. Машины для подготовительных работ:

1 – рама; 2 – гидроцилиндры; 3 – отвал; 4 – ножи; 5 – колун; 6 –

ограждающий каркас

Рыхлители

Назначение:

применяют для послой­ной разработки прочных грунтов, включая мерзлые, многолетнемерзлые и скальные, с последующей их уборкой землеройными, землеройно-транспортными или погрузоч­ными машинами, при отрывке котлованов и широких траншей, устройстве выемок в гидротехничес­ком строительстве, корыт под дорожное полотно, разработке мерзлых россыпей по­лезных ископаемых, проведении вскрыш­ных работ.

Классификация:

• основные - навесное оборудование к гу­сеничным или пневмоколесным тракторам;

• вспомогательные - агрегатируют с основ­ным оборудованием ЗТМ и погрузчиков для рыхления плотных грунтов и слежав­шихся материалов.

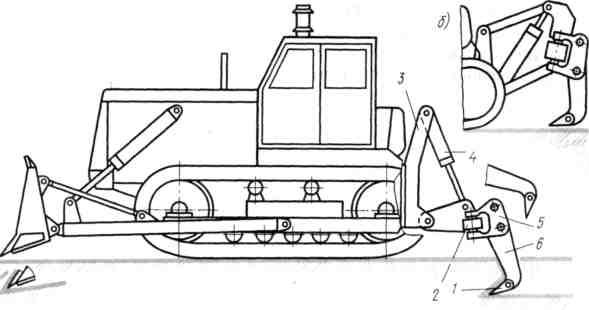

Рис. 19. Бульдозер-рыхлитель:

1 – сменные наконечники зубьев; 2 – поперечная балка; 3 – стойка; 4 – гидроцилиндры; 5 – кронштейны; 6 - зубья

Оборудование гидромеханизации

Гидромеханизацией называют способ механизации земляных и горных работ, при котором все или основная часть тех­нологических процессов проводятся энер­гией движущегося потока воды. В стро­ительном оборудовании, реализующем этот способ, используются устройства для разрушения грунтов как струей воды, так и механическим путем с последующим их транспортированием в потоке воды и ук­ладкой в земляные сооружения. При гид­равлическом способе разработки грунта требуемое давление потока воды создает­ся водяным насосом, а струя формируется и направляется гидромонитором. В случае механической, обычно подводной, разра­ботки применяют фрезерные рыхлители.

Гидромонитор

Параметры:

Р=0,7-2 МПа (до 11 МПа)

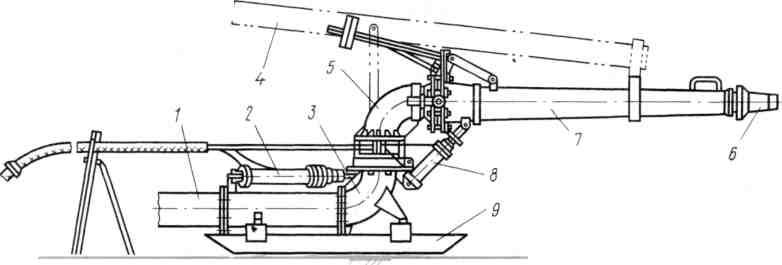

Рис. 20. Гидромонитор:

1 – напорный трубопровод; 2, 8 – гидроцилиндры; 3 – неподвижное колено; 4 – рычаг; 5 – поворотное колено; 6 – сменная насадка; 7 –

поворотный ствол

Гидроэлеватор

Назначение:

реа­лизуют поступле­ние пульпы в транспортный трубопровод.

Достоинства: по сравнению с грунтовыми насосами они более долговеч­ны.

Недостатки: имеют низкий коэффициент полезного действия из-за малой доли грунта в составе пуль­пы (не более 2 %).

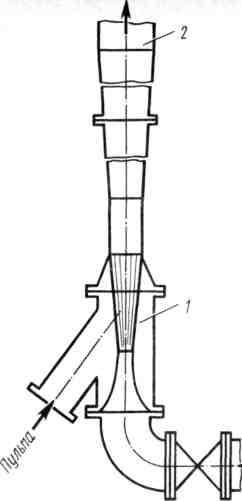

Рис. 21. Гидроэлеватор

Чисто гидравлический (гидромонитор­ный) способ может оказаться малоэффек­тивным для разработки прочных грунтов. В некоторых случаях выгодно сочетание механического разрушения с транспорти­рованием грунта в потоке воды. Этот способ разработки грунтов, называе­мый гидромеханическим, широко применя­ют в гидротехническом, мелиоративном и других видах строительства, в системе вод­ного хозяйства, в горной промышленности. Этим способом сооружают и углубляют водоемы и водохранилища, намывают дам­бы и плотины, добывают строительный песок и гравий, разрабатывают полезные ископаемые и т. п. Гидромеханический спо­соб разработки грунтов отличается просто­той оборудования, невысокой энергоемко­стью и материалоемкостью, высоким качеством укладки грунта.

Сухопутные средства гидромеханизации (гидромонитор) представляют собой комплекты описанного выше гидромониторного и землесосного оборудования, смонтированного на салаз­ках или самоходных, обычно гусеничных, шасси. В первом слу­чае его применяют на объектах с большими объемами работ, а для перемещения с од­ной стоянки на другую используют внеш­ние транспортные средства. Самоход­ные установки используют в случае рассредоточенных работ в условиях час­той смены строительных объектов.

Земснаряды

Назначение:

используются для подводной разработки грунтов - на мелиоративных и дно­углубительных работах, для сооружения крупных водоемов, намыв плотин и дамб, подводной добычи песка и гра­вия.

Параметры:

П=100-1000 м³

=10-35 м/с

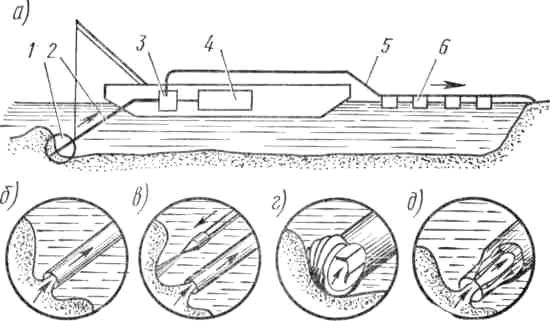

Рис. 22. Земснаряд

1 – грунтоприемник; 2 – всасывающий грунтопровод; 3 – землесос; 4 – двигатель землесоса; 5 – нагнетательный грунтопровод; 6 - понтон

Земснаряд представляет собой плавучее устройство, к которому подвешен грунтоприемник, всасывающий грунт при помощи землесоса (рис. 22, а). Грунтоприемник (рис. 22, б) и землесос соединены всасывающим грунтопроводом. Для облегчения всасывания грунт разрушается дополнительно гидромонитором (рис. 22, в), специальной фрезой (рис. 22, г) или гидроэжекторным устройством (рис. 22, д).
