Магазин универсальных товаров
|

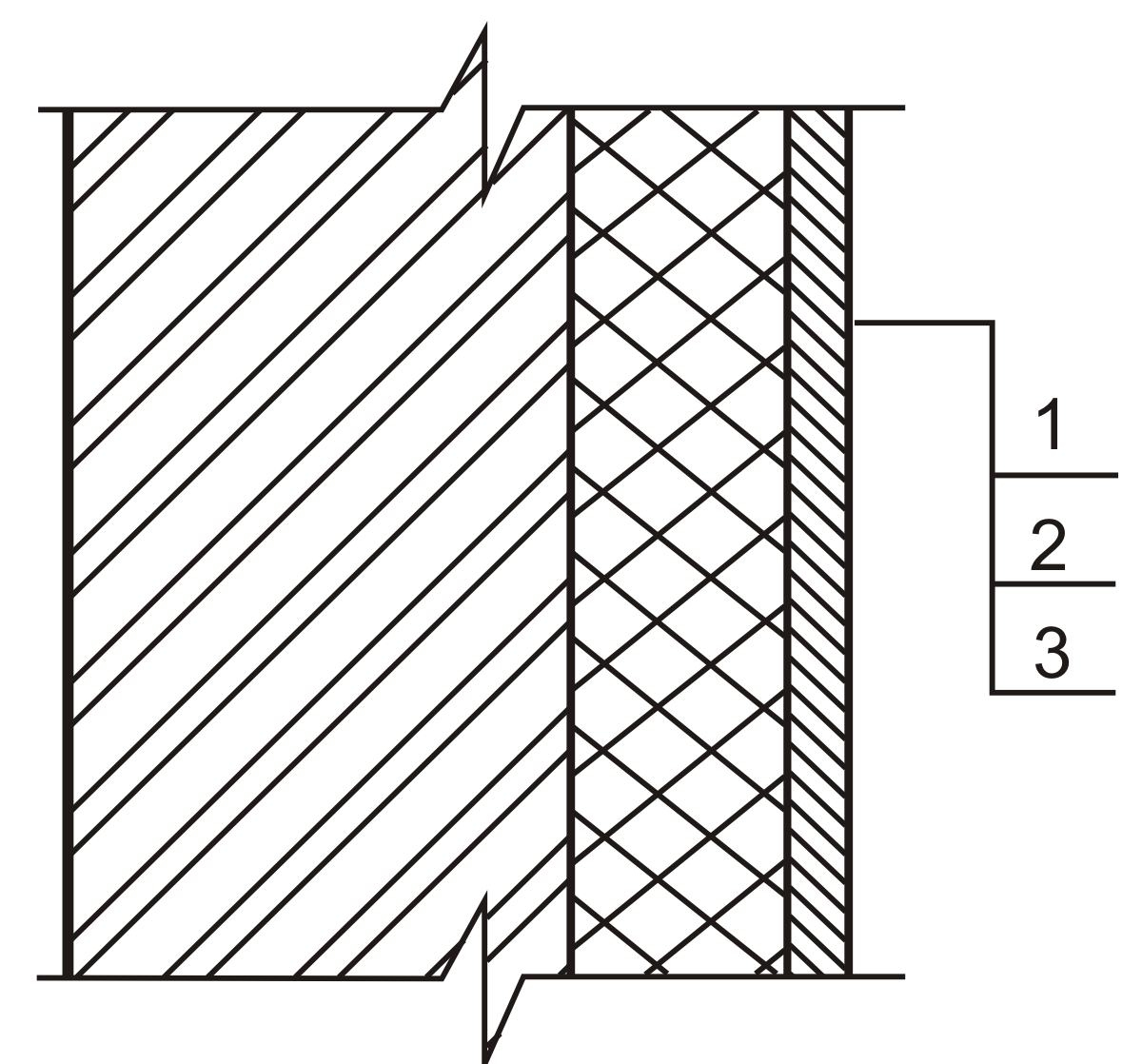

Стена 1. Гипсокартон, 1= 0,0125 м,γ= 1000 кг/м3; 2. Утеплитель из прессованного плитного пенополиуретана ут=х,γ= 40; 60; 80 кг/м3; 3. Кирпичная кладка (керамич.), 3= 0,38-0,64 м,γ = 1600 кг/м3
|
|

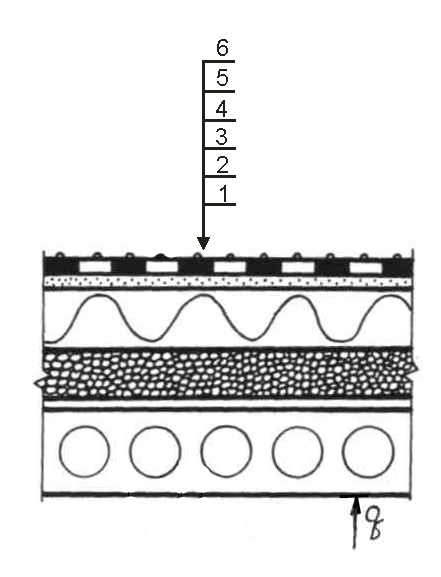

Покрытие 1. Четыре слоя рубероида, 1= 0,02 м,γ = 600 кг/м3; 2. Цементно-песчаная стяжка, 2= 0,02 м,γ = 1800 кг/м3; 3. Утеплитель (жесткие минераловатные плиты), ут=х,γ = 50; 100; 200; 300 кг/м3; 4. Керамзитовый гравий, 4= 0,05 м,γ = 600 кг/м3; 5. Пароизоляция (рубероид), 5= 0,01 м,γ = 600 кг/м3; 6. Ж/б плита покрытия (1= 110 мм,2= 20 мм),6= 0,22 м,γ = 2500 кг/м3
|
|

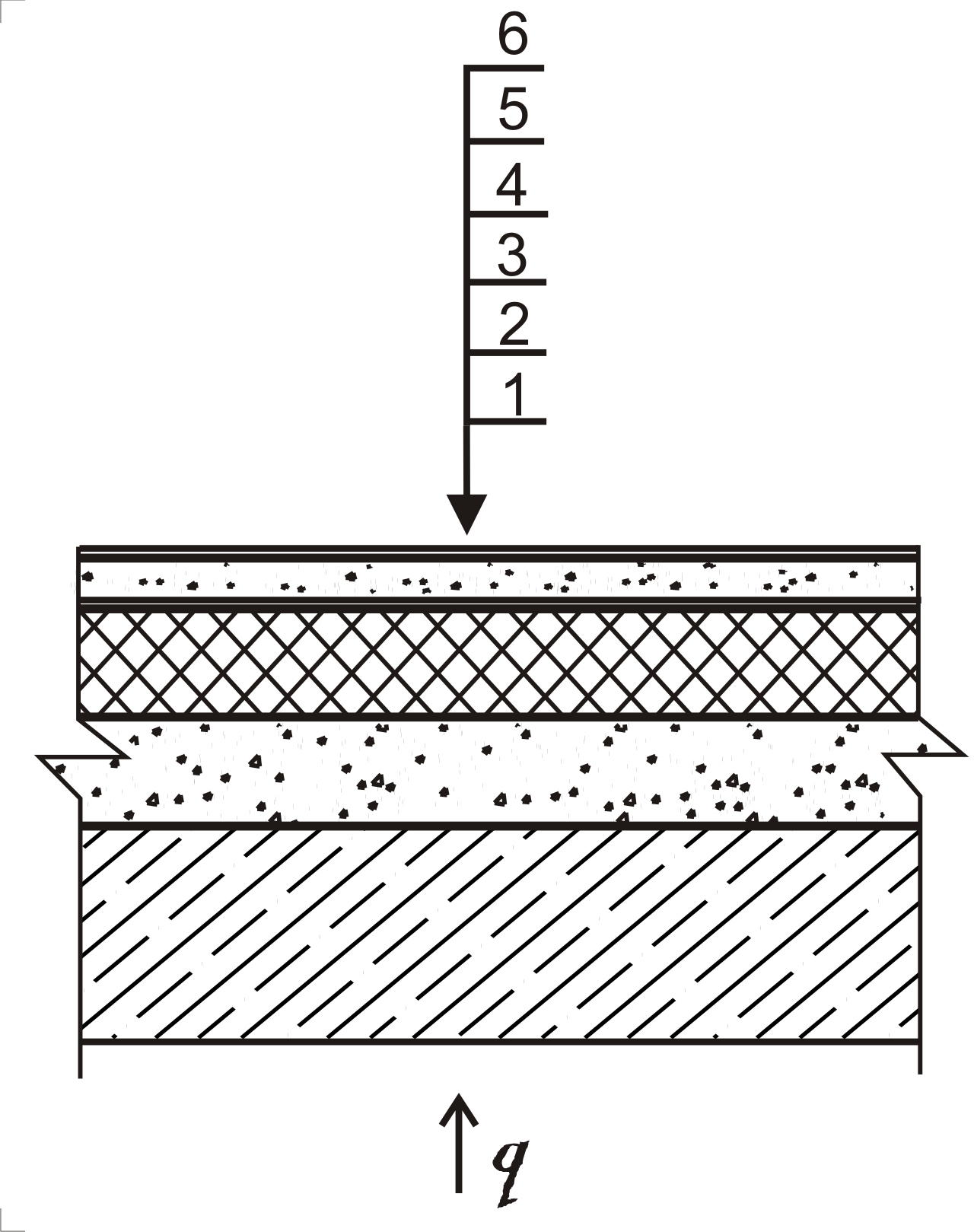

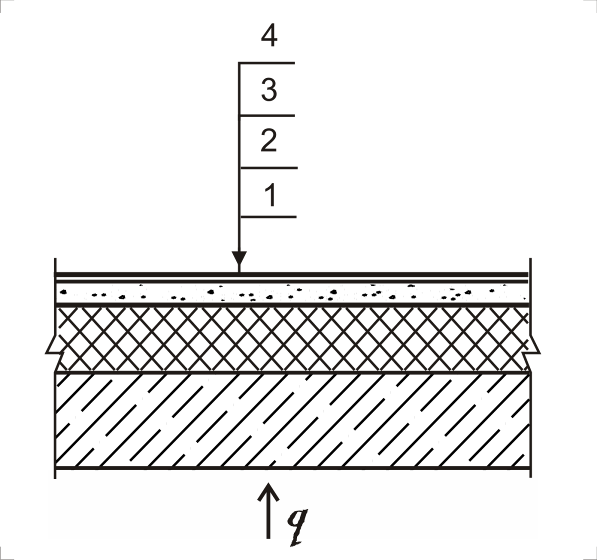

Полы 1. Покрытие пола (линолеум), 1= 0,003 м,γ = 1800 кг/м3; 2. Цементно-песчаная стяжка, 2= 0,30 м,γ = 1800 кг/м3; 3. Утеплитель пенополиуретан, ут=х,γ = 40; 60; 80 кг/м3; 4. Плита перекрытия (керамзитобетон), 5= 0,22 м,γ = 1800 кг/м3 |
Продолжение прил. 2
Музейный комплекс
|

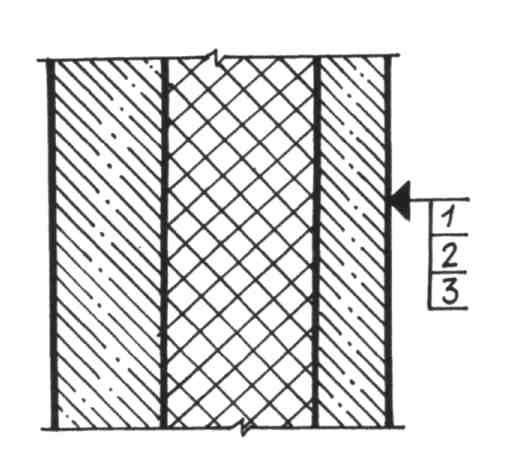

Стена 1. Керамзитобетон, 1= 0,1 м,γ= 1800 кг/м3; 2. Утеплитель из пенополистирола ут=х,γ= 40; 100; 150 кг/м3; 3. Керамзитобетон, 3= 0,1 м,γ = 1800 кг/м3
|
|

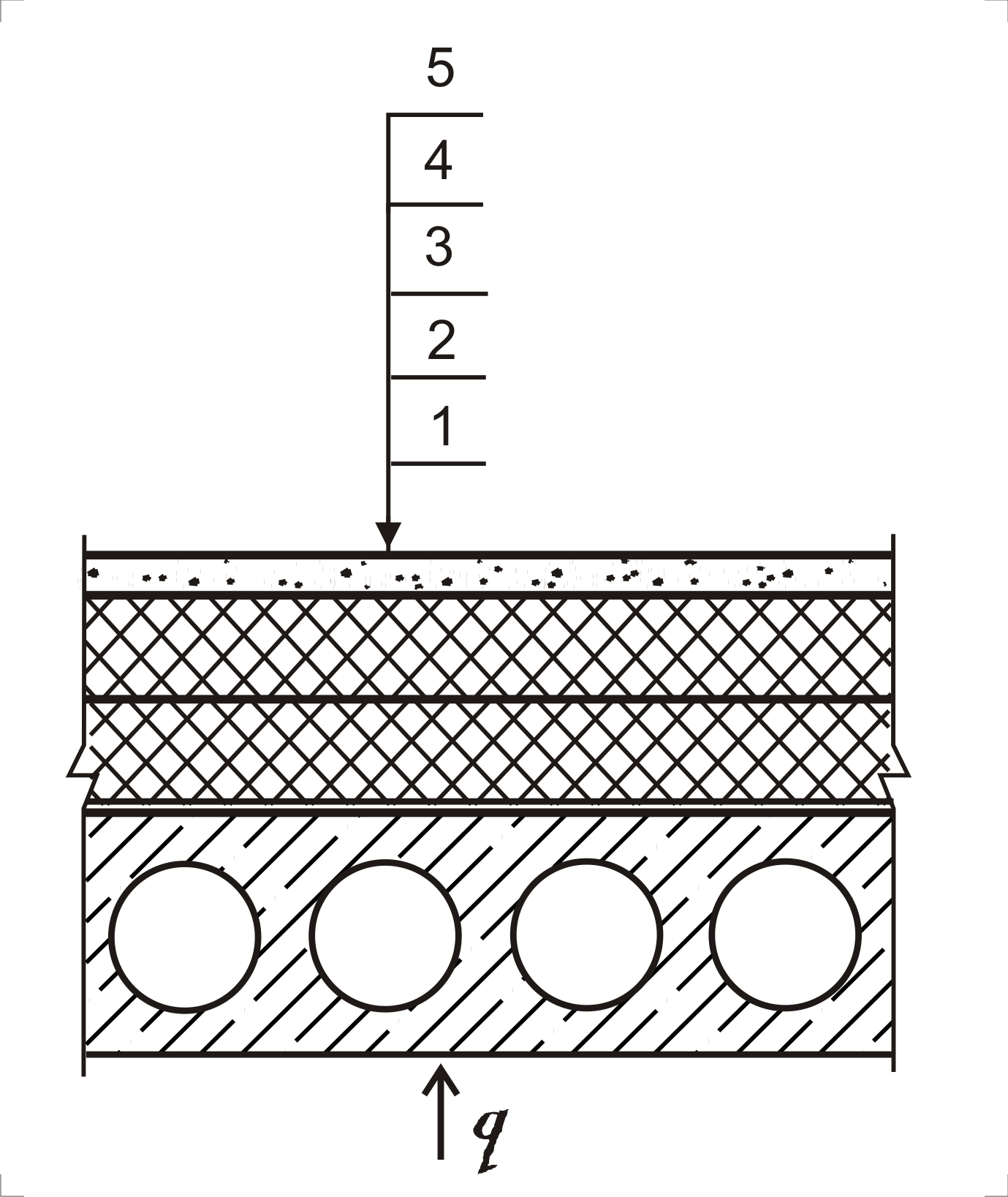

Покрытие 1. Ж/б плита покрытия1= 0,24 м,γ = 2400 кг/м3; 2. Пароизоляция (рубероид), 2= 0,16 м,γ = 600 кг/м3; 3. Утеплитель из пенобетона ут=х,γ= 250 кг/м3; 4. Монолитный пенобетон, 4= 0,05 м,γ = 1600 кг/м3; 5. Цементно-песчаная стяжка 5= 0,04 м,γ = 1800 кг/м3
|
|
Полы 1. Покрытие пола (линолеум), 1= 0,03 м,γ = 1800 кг/м3; 2. Цементно-песчаная стяжка, 2= 0,04 м,γ = 1800 кг/м3; 3. Монолитный пенобетон, 3= 0,05 м,γ = 1600 кг/м3; 4. Утеплитель (пенобетон), ут=х,γ= 250 кг/м3; 5. Ж/б плита покрытия,5= 0,24 м,γ = 2500 кг/м3
|
Продолжение прил. 2
Спортивно-оздоровительный комплекс
|

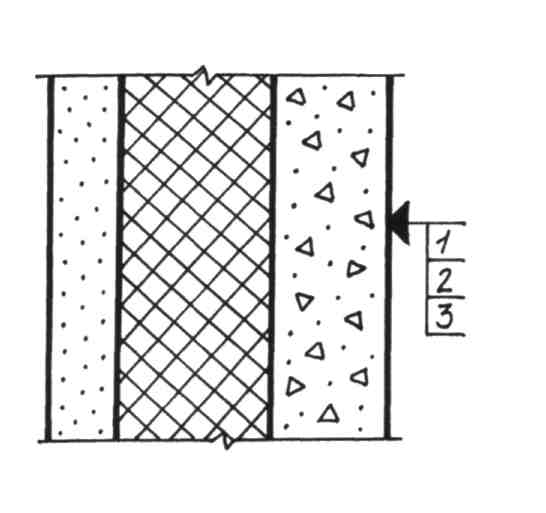

Стена 1. Монолитный тяжелый бетон, 1= 0,16 м,γ= 2400 кг/м3; 2. Утеплитель из прессованного плитного пенополиуретана ут=х,γ= 40; 60; 80 кг/м3; 3. Цементно-песчаный раствор, 3= 0,03 м,γ = 1800 кг/м3
|
|

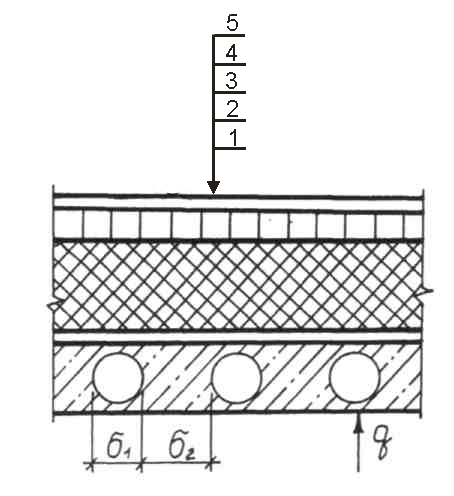

Покрытие 1. Три слоя рубероида, 1= 0,01 м,γ = 600 кг/м3; 2. Цементно-песчаная стяжка, 2= 0,03 м,γ = 1800 кг/м3; 3. Утеплитель (пенобетон), ут=х,γ = 1000 кг/м3; 4. Пароизоляция (пергамин), 4= 0,006 м,γ = 600 кг/м3; 5. Ж/б плита покрытия,5= 0,24 м,γ = 2500 кг/м3
|
|

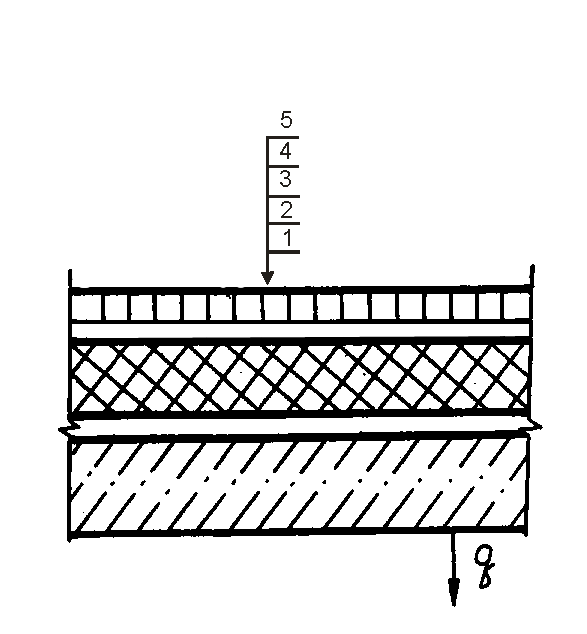

Полы 1. Покрытие пола (деревянные доски),1= 0,01 м,γ = 600 кг/м3; 2. Цементно-песчаная стяжка, 2= 0,02 м,γ = 1800 кг/м3; 3. Утеплитель (плиты минераловатные), ут=х,γ = 125; 200 кг/м3; 4. Пароизоляция (рубероид), 4= 0,006 м,γ = 600 кг/м3; 5. Бетон на гравии, 5= 0,22 м,γ = 2400 кг/м3
|
Продолжение прил. 2
Центр реабилитации инвалидов
|
Стена 1. Гипсокартон, 1= 0,125 м,γ= 800 кг/м3; 2. Пароизоляция (полиэтиленовая пленка); 3. Монолитный пенобетон ут=х,γ= 200 кг/м3; 4. Кирпичная кладка (силикат.), 4= 0,12–0,38 м,γ = 1800 кг/м3
|
|

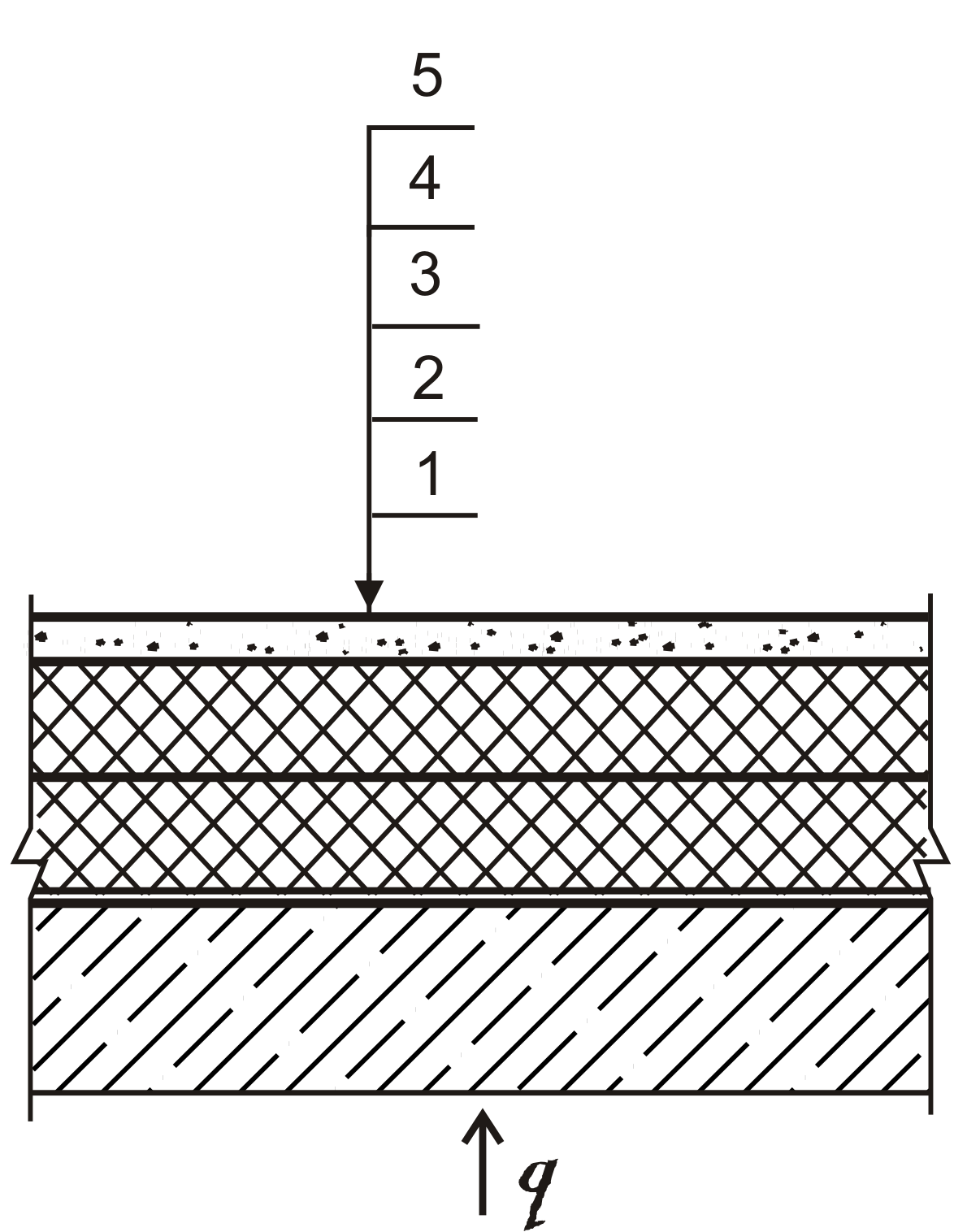

Покрытие 1. Монолитная ж/б плита, 1= 0,2 м,γ = 2500 кг/м3; 2. Пароизоляция (1 слой техноэласта),2= 0,003 м,γ = 1000 кг/м3; 3. Монолитный пенобетон, 3= 0,05 м,γ = 1600 кг/м3; 4. Утеплитель (пенобетон), ут=х,γ= 250 кг/м3; 5. Цементно-песчаная стяжка, 5= 0,04 м,γ = 1800 кг/м3;
|
|
Полы 1. Монолитная ж/б плита, 1= 0,20 м,γ = 2500 кг/м3; 2. Монолитный пенобетон, 2= 0,05 м,γ = 600 кг/м3; 3. Утеплитель (пенобетон), ут=х,γ= 250 кг/м3; 4. Пароизоляция (1 слой техноэласта),4= 0,003 м,γ = 1000 кг/м3; 5. Цементно-песчаная стяжка, 5= 0,04 м,γ = 1800 кг/м3; 6. Покрытие пола (линолеум), 6= 0,003 м,γ = 1800 кг/м3 |
