6. Воздушный режим здания
6.1. Методика расчета сопротивления воздухопроницаемости ограждающей конструкции стены
1. Определяют удельный вес наружного и внутреннего воздуха, Н/м2
, (6.1)
. (6.2)
2. Определяют разность давлений воздуха на наружной и внутренней поверхностях ограждающей конструкции, Па
(6.3)
где Vхол – |
максимальная из средних скоростей ветра по румбам за январь, м/c, [6, табл. 3.1], (см. табл.1.1). |
3. Вычисляют требуемое сопротивление воздухопроницанию, м2чПа/кг
, (6.4)
где Gн– |
нормативная воздухопроницаемость ограждающих конструкций, м2чПа/кг, [4, табл.18]. |
4. Находят общее фактическое сопротивление воздухопроницанию наружного ограждения, м2чПа/кг
, (6.5)
где Rих– |
сопротивление воздухопроницанию отдельных слоев ограждающей конструкции, м2чПа/кг [4, табл.19]. |
Если выполняется условие , то ограждающая конструкция отвечает требованиям воздухопроницаемости, если условие не выполняется, то необходимо принять меры по увеличению воздухопроницаемости.
Пример 10
Расчет сопротивления воздухопроницаемости ограждающей конструкции стены
Исходные данные

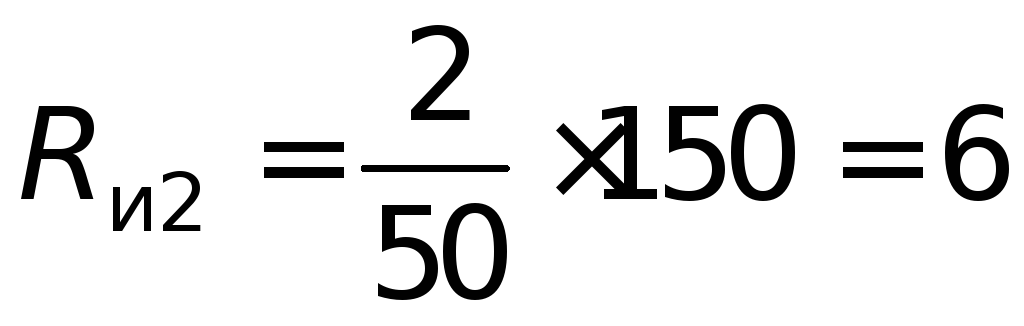

Значения величин, необходимых для расчета: высота ограждающей конструкции Н= 15,3 м; tн= –27С;tв= 20С;Vхол= 4,4 м/с;Gн= 0,5 кг/(м2ч) [4, табл.18];Rи1= 3136 м2чПа/кг [4, табл.19];Rи2 = 6 м2чПа/кг [4, табл. 19]; Rи3 = 946,7 м2чПа/кг [4, табл. 19].
Порядок расчета
Определяют удельный вес наружного и внутреннего воздуха по уравнениям (6.1) и (6.2)
Н/м2;

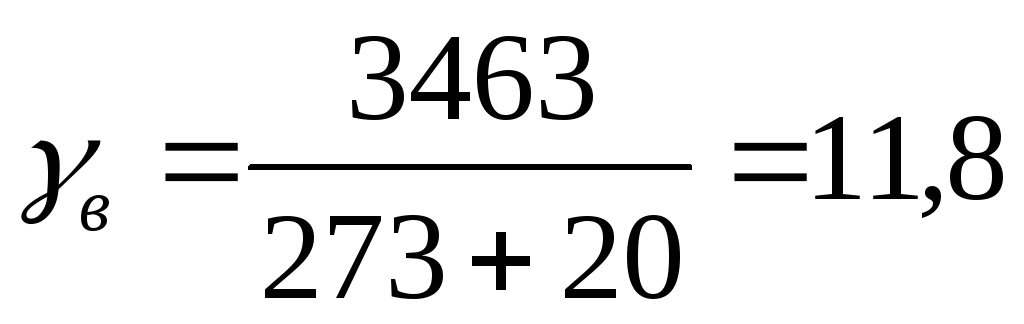

Н/м2.
Определяют разность давлений воздуха на наружной и внутренней поверхностях ограждающей конструкции, Па
Δр= 0,5515,3(14,1 – 11,8)+0,0314,14,42 = 27,54 Па.
Вычисляют требуемое сопротивление воздухопроницанию по уравнению (6.4), м2чПа/кг

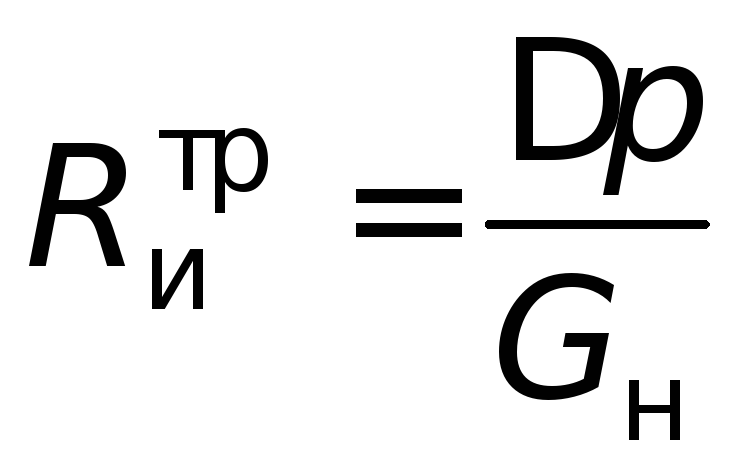

= 27,54/0,5 = 55,09 м2чПа/кг.
Находят общее фактическое сопротивление воздухопроницанию наружного ограждения по уравнению (6.5), м2чПа/кг

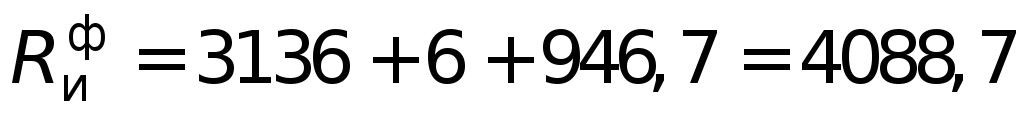

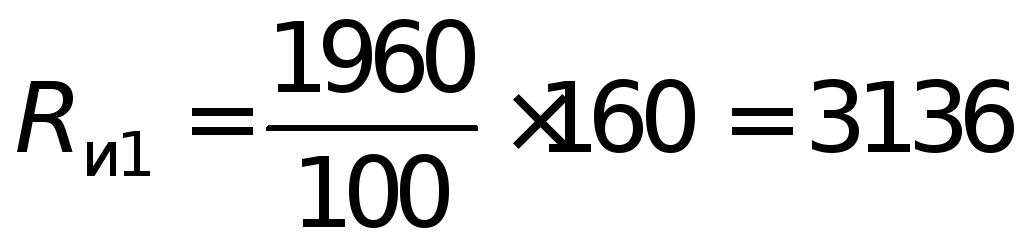

м2чПа/кг;
м2чПа/кг;
м2чПа/кг;
м2чПа/кг.
Таким образом, ограждающая конструкция отвечает требованиям воздухопроницаемости, так как выполняется условие (4088,7>55,09).
6.2. Методика расчета сопротивления воздухопроницанию наружных ограждений (окон и балконных дверей)
Определяют требуемое сопротивление воздухопроницаемости окон и балконных дверей, м2чПа/кг
, (6.6)
где Δp0– |
разность давления воздуха, при котором определяется сопротивление воздухопроницаемости, Δp0= 10 Па. |
В зависимости от значения выбирают тип конструкции окон и балконных дверей.
Пример 11
Расчет сопротивления воздухопроницанию наружных ограждений, окон и балконных дверей
Исходные данные
Значения величин, необходимых для расчета: Δp= 27,54 Па;Δp0= 10 Па;Gн= 6 кг/(м2ч) [4, табл.18].
Порядок расчета
Определяют требуемое сопротивление воздухопроницаемости окон и балконных дверей, по уравнению (6.6), м2чПа/кг
м2чПа/кг.
Таким образом, следует принять R0= 0,4 м2чПа/кг для двойного остекления в спаренных переплетах.
6.3. Методика расчета влияния инфильтрации на температуру внутренней поверхности и коэффициент теплопередачи ограждающей конструкции
1. Вычисляют количество воздуха, проникающего через наружное ограждение, кг/(м2ч)
. (6.7)
2. Вычисляют температуру внутренней поверхности ограждения при инфильтрации, С
, (6.8)
где Cв– |
удельная теплоемкость воздуха, кДж/(кгС); |
е – |
основание натурального логарифма; |
RXi – |
термическое сопротивление теплопередаче ограждающей конструкции, начиная от наружного воздуха до данного сечения в толще ограждения, м2С/Вт: |
. (6.9)
3. Рассчитывают температуру внутренней поверхности ограждения при отсутствии конденсации, С
. (6.10)
4. Определяют коэффициент теплопередачи ограждения с учетом инфильтрации, Вт/(м2С)
. (6.11)
5. Вычисляют коэффициент теплопередачи ограждения при отсутствии инфильтрации по уравнению (2.6), Вт/(м2С)
. (6.12)
Пример 12
Расчет влияния инфильтрации на температуру внутренней поверхности и коэффициент теплопередачи ограждающей конструкции
Исходные данные
Значения величин, необходимых для расчета: Δp= 27,54 Па;tн = –27 С; tв = 20 С; Vхол= 4,4 м/с; = 3,28 м2С/Вт; е= 2,718; = 4088,7м2чПа/кг; Rв = 0,115 м2С/Вт; СВ = 1,01 кДж/(кгС).
Порядок расчета

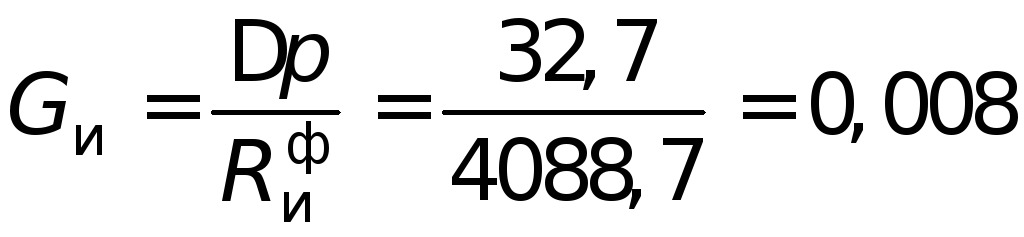

Вычисляют количество воздуха, проникающего через наружное ограждение, по уравнению (6.7), кг/(м2ч)
Gи = 27,54/4088,7 = 0,007 г/(м2ч).
Вычисляют температуру внутренней поверхности ограждения при инфильтрации, С, и термическое сопротивление теплопередаче ограждающей конструкции, начиная от наружного воздуха до данного сечения в толще ограждения по уравнениям (6.8) и (6.9).
м2С /Вт;
С.
Рассчитывают температуру внутренней поверхности ограждения при отсутствии конденсации, С
С.

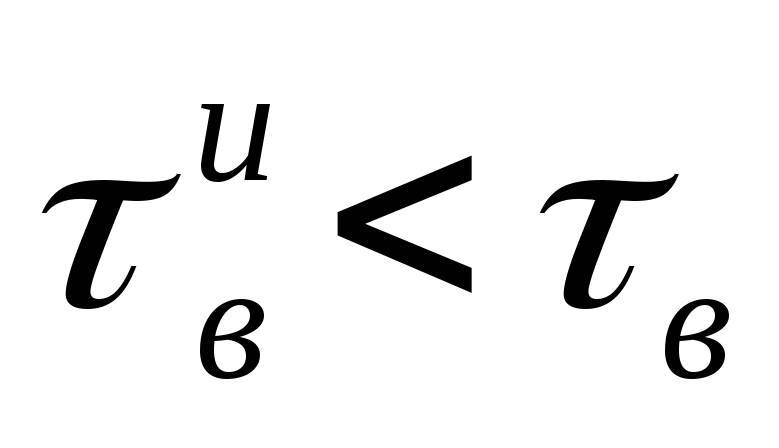

Из расчетов следует, что температура внутренней поверхности при фильтрации ниже, чем без инфильтрации () на 0,1С.
Определяют коэффициент теплопередачи ограждения с учетом инфильтрации по уравнению (6.11), Вт/(м2С)

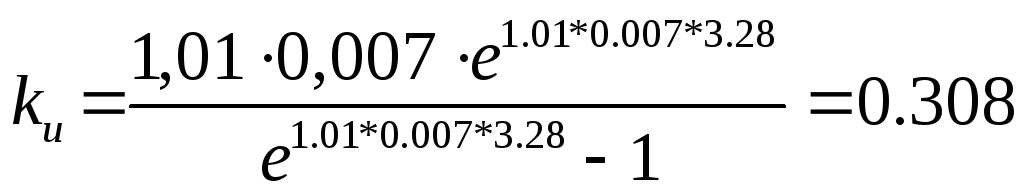

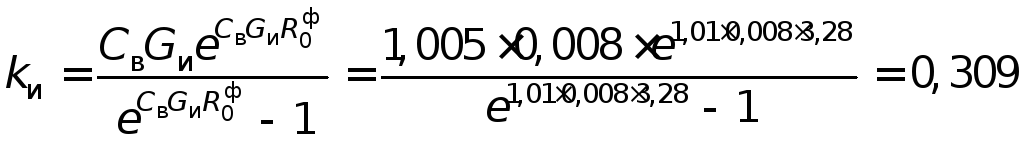

Вт/(м2С).

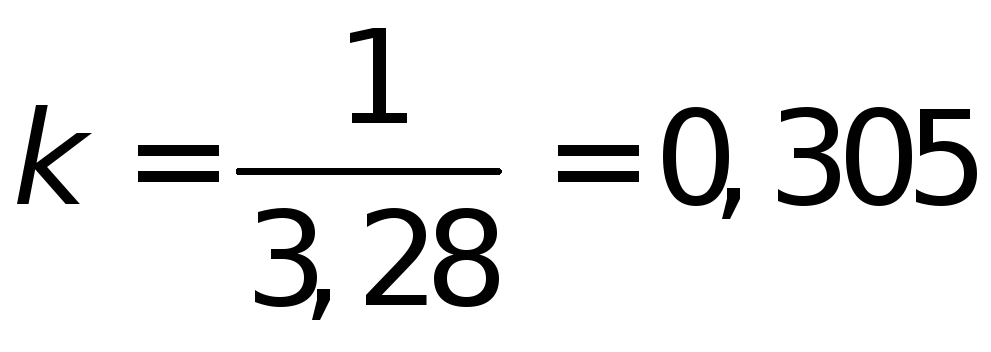

Вычисляют коэффициент теплопередачи ограждения при отсутствии инфильтрации по уравнению (2.6), Вт/(м2С)
Вт/(м2С).
Таким образом, установлено, что коэффициент теплопередачи с учетом инфильтрации kибольше соответствующего коэффициента без инфильтрацииk(0,308 > 0,305).
Контрольные вопросы к разделу 6:
1. Какова основная цель расчета воздушного режима наружного ограждения?
2. Как влияетинфильтрация на температуру внутренней поверхности и коэффициент теплопередачи ограждающей конструкции?
