6.5. Схемы подключений

Схема подключения показывает внешние подключения изделия. На схеме должны быть изображены изделие, его входные и выходные элементы (разъемы, зажимы и т.п.).

Связь перечня элементов со схемой осуществляется через позиционные обозначения, как правило, цифровые.

Перечень элементов заполняют по правилам, изложенным в § 5.4. Таблица перечня проводов, жгутов и кабелей оформляется по форме, приведенной на рис. 6.24. В графах указывают:

в графе «Обозначение» — обозначение основного конструкторского документа провода, кабеля, жгута, изготовленных по чертежам;

в графе «Данные провода, жгута, кабеля» — тип и технические данные проводов, на которые не разрабатывают чертежи.

Связь перечня проводов со схемой осуществляется через обозначения проводов, жгутов и кабелей, присвоенные по правилам, установленным для схем соединений (см. § 6.5).

Пример оформления схемы общей с таблицами перечня элементов и проводов, жгутов и кабелей приведен на рис. 6.25. На схеме общей характеристики цепей допускается обозначать на поле схемы около изображения разъема.

6.6. Электрические схемы обмоток и изделий с обмотками

Для обмоток и изделий с обмотками (трансформаторов, электрических машин) выполняют одну или несколько схем следующих типов: структурная, принципиальная, соединений, подключения, расположения. Схемы структурные, принципиальные и подключения выполняют по правилам, изложенным выше. При выполнении схем соединений и расположения кроме вышеизложенных правил необходимо учитывать требования ГОСТ 2.705-70. Все схемы выполняют в виде самостоятельных документов или располагают на поле сборочного чертежа изделия с обмотками (см. рис. 4.12, 4.16).

На схеме соединений кроме электрических элементов допускается изображать части магнитопровода и отдельные элементы конструкции, указывать направление тока. На рис. 6.26 приведен пример электрической схемы соединений электродвигателя. Изображение полюсов, коробки выводов выполнено в виде внешних очертаний тонкими линиями. На рис. 6.27 магнитопровод, трансформаторы тока показаны условными графическими обозначениями, крышка бака, стенка и другие элементы конструкции — внешними очертаниями.

Элементы обмотки изображают в соответствии с требованиями ГОСТ 2.723-68 (см. приложение 2). Для выделения различных обмоток допускается выполнять полуокружности в условном графическом обозначении разными радиусами.

Дисковые катушки показывают в виде утолщенных отрезков линий (рис. 6.27).

При одинаковых соединениях элементов в многофазных изделиях (например, катушек в обмотке трехфазного трансформатора) на схеме допускается изображать элементы и их соединения только в одной фазе, при этом на поле схемы приводят указания о соединениях в остальных фазах (рис. 6.28). Допускается также упрощать графику схемы, если ясна закономерность соединения (рис. 6.29).

При выполнении схем соединений используют сплошные основные и штриховые линии различной толщины для выделения элементов, принадлежащих к разным обмоткам (см. рис. 6.26, 6.30).

Штриховыми линиями показывают элементы обмоток и соединения, расположенные со стороны, противоположной изображенному на схеме виду.

Начала и концы обмоток обозначают арабскими цифрами, буквами Н (начало), К (конец) (см. рис. 6.26) или точками, наносимыми около начала элемента обмотки. Полярность главных полюсов электрических машин обозначают буквами N (северный) и S (южный), добавочных - соответственно буквами n и s (см. рис. 6.26). Допускается к буквенным обозначениям добавлять цифры, указывающие порядковый номер полюса или обмотки. Пазы нумеруют арабскими цифрами (рис. 6.30).

На поле схемы допускается помещать необходимые технические данные: число пазов, шаг но пазам и коллектору, число полюсов, число фаз, число пазов на полюс и фазу, число параллельных ветвей, число коллекторных пластин, вид обмотки и т. п.

Схемы соединений выполняют с расположением изображений обмотки:

а) при развертке ее на плоскость (рис. 6.30);

б) применительно к виду на изделие с определенной стороны (см. рис. 6.26), при этом вид со стороны коллектора не обозначают;

в) определяемым удобством чтения схемы (рис. 6.31).

На рис. 6.31 приведен пример выполнения схемы соединений обмоток статора. Элементы обмотки (катушечные группы) изображены в виде прямоугольников. Над диагональю прямоугольника указывают номер катушечной группы, под диагональю - число катушек в катушечной группе.

Рис. 6.26. Схема электрическая соединений электродвигателя

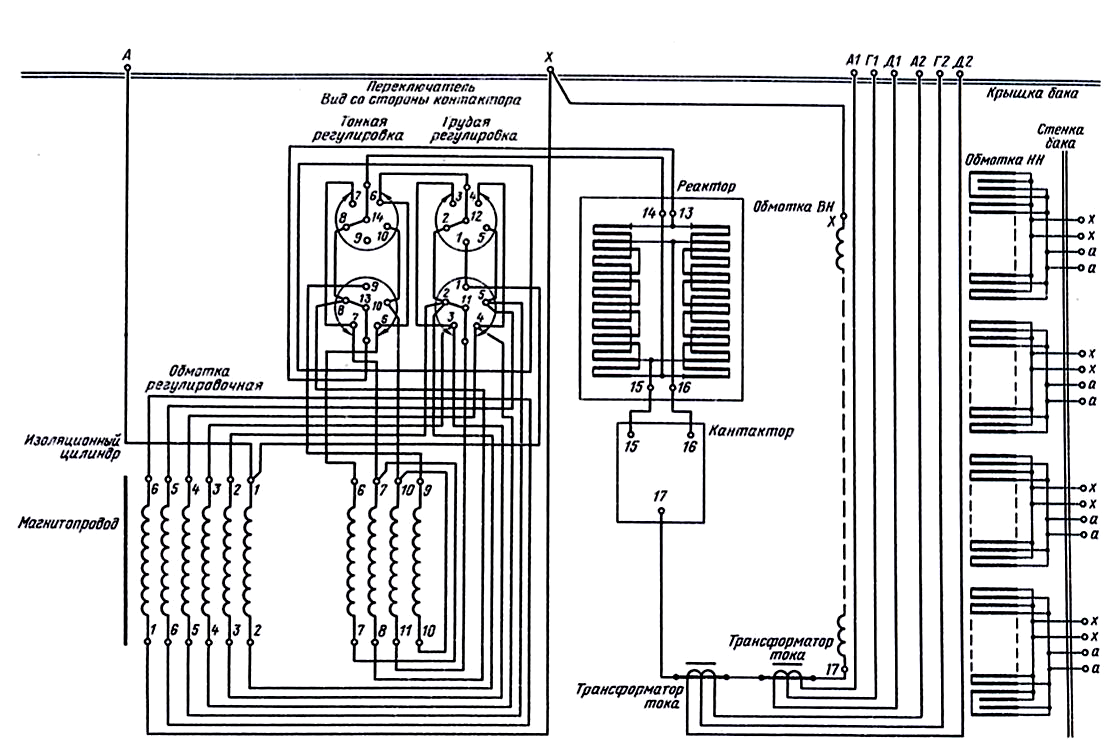

Рис. 6.27. Схема электрическая соединений трансформатора

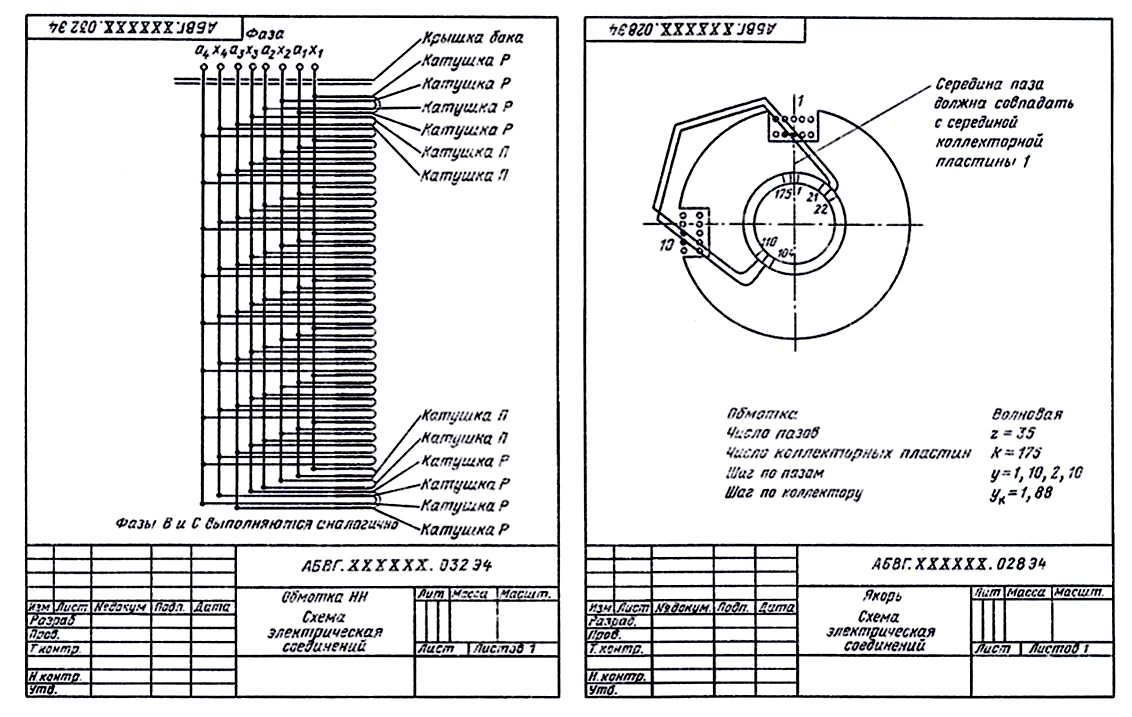

Рис. 6.28. Схема электрическая соединений обмотки низкого напряжения

Рис. 6.29. Пример оформления схемы якоря

Рис. 6.28. Схема электрическая соединений обмотки низкого напряжения

Рис. 6.29. Пример оформления схемы якоря

Рис. 6.30. Схема электрическая соединений обмоток статора (при развертке на плоскость)

Рис. 6.30. Схема электрическая соединений с расположением обмоток, определяем удобством чтения схемы
