Упражнение 4H (4/4) |
5 |

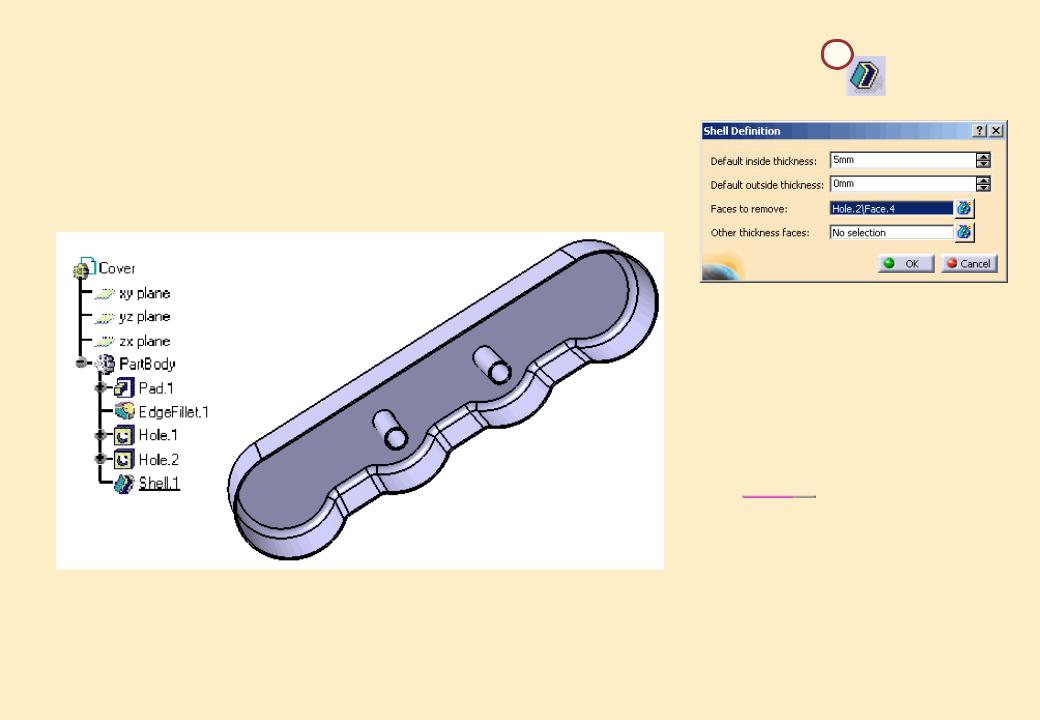

5.Получить оболочку.
•Построить Shell, для которой задать внутреннюю толщину [5mm] и выбрать нижнюю грань для удаления.
Copyright DASSAULT SYSTEMES
Упражнение 4H
Упражнение 4H: итоги
9Построена призма.
9Выполнены скругления.
9Построены отверстия.
9Получена оболочка.
Copyright DASSAULT SYSTEMES
Упражнение 4H
Упражнение 4I
10минут
Вданном упражнении необходимо построить деталь, используя знания полученные в этом и предыдущих уроках. Это упражнение выполняется без подробной инструкции.
Выполнение этого упражнения позволит получить навыки:
построения призмы;
получения оболочки;
построения тонкостенной призмы;
построения отверстия;
построения фаски.
Copyright DASSAULT SYSTEMES
Упражнение 4I
Упражнение 4I - Чертеж
1. Построить следующую деталь.
Copyright DASSAULT SYSTEMES
Упражнение 4I
Упражнение 4I: итоги
9 Построены призмы.
9 Получена оболочка.
9 Построена тонкостенная
призма.
9 Построены отверстия.
9 Построена фаска.
Copyright DASSAULT SYSTEMES
Упражнение 4I
Учебный пример: дополнительные примитивы
20минут
Вданном упражнении необходимо построить модель учебного примера. Напомним основные требования к модели.
9Верхняя и нижняя части детали должны быть построены раздельно.
9Отверстия должны быть построены под углом к плоскости XY.
9Модель должна быть пустотелой.
9Отверстия должны быть перпендикулярны внешней поверхности блока.
Copyright DASSAULT SYSTEMES
Для построения этой детали необходимо использовать знания и навыки полученные в этом и предыдущих уроках. Задание выполняется без подробных инструкций.
Учебный пример: дополнительные примитивы
Copyright DASSAULT SYSTEMES
Выполнить самостоятельно: построить по чертежу модель корпуса штурвала (1/4)
Необходимо построить примитивы, |
1 |
перечисленные ниже. |
|
1.Построить множественную призму.
•Построить нижнюю часть модели, используя инструмент Multi-pad (Множественная призма).
2.Построить тело вращения.
•Построить верхнюю часть модели, используя
примитив вращения. |
2 |
Учебный пример: дополнительные примитивы
Выполнить самостоятельно: построить по чертежу модель корпуса штурвала (2/4)
Необходимо построить примитивы, перечисленные ниже (продолжение):
3
3.Построить проточку.
•Построить вырез, используя инструмент проточки. Для обеспечения связи проточки с примитивом вращения использовать инструмент проецирования
Project 3D.
4.Построить плоскость.
•Построить плоскость под углом [45] градусов к плоскости XY.
|
5 |
5. Построить отверстие. |
4 |
Copyright DASSAULT SYSTEMES
•Построить отверстия в плоскости, построенной на предыдущем шаге.
Учебный пример: дополнительные примитивы
Copyright DASSAULT SYSTEMES
Выполнить самостоятельно: построить по чертежу модель корпуса штурвала (3/4)
Необходимо построить следующие примитивы (продолжение):
8
6.Построить карман.
•Построить эскиз для кармана, построив его одним контуром, затем с помощью инструмента Rotate (Поворот) получить оставшиеся три контура.
7.Получить оболочку.
•Получить оболочку толщиной [2mm],
кроме нижней грани, где толщина должна |
6 |
|
быть другой (смотри чертеж). |
||
8 |
||
|
8. Построить вторичные примитивы.
• Построить скругление радиусом [5mm] на |
8 |
верхней грани и фаски по 1мм х 45 градусов на двух ребрах, как показано на рисунке.
Учебный пример: дополнительные примитивы
Выполнить самостоятельно: построить по чертежу модель корпуса штурвала (4/4)
Использовать размеры для получения детали корпуса штурвала.
Copyright DASSAULT SYSTEMES
Учебный пример: дополнительные примитивы
