6.2.5.3. Лазеры
Лазер – это излучающий прибор, предназначенный для непосредственного преобразования электрической энергии или энергии некогерентного излучения в энергию когерентного излучения. В полупроводниковых лазерах или в полупроводниковых оптических квантовых генераторах (ОКГ) излучение, как и в светоизлучающих диодах, порождается рекомбинацией электронов и “дырок”. Однако, это рекомбинация в лазерах оказывается в основном не самопроизвольной, а вынужденной (стимулированной). Поэтому источники вынужденного излучения назвали лазе-

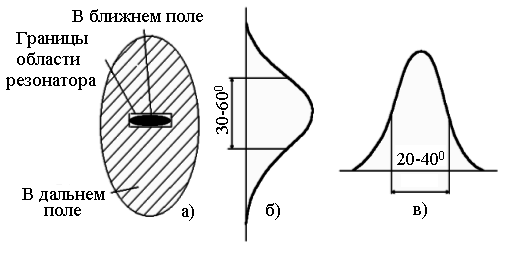

Рис.6.15. Распределение яркости излучения, генерируемого ЛД, в поперечном сечении пучка; а- форма пучка в дальней (заштрихованная область) и ближней (зачерненная область) зонах; б,в–угловые распределения яркости соответственно по большой и
малой полуосям эллипса, наблюдаемые в дальней зоне
рами по первым буквам слов длинного названия – light wave amplification by stimulated emission of radiation – усиление световых волн с помощью стимулирования излучения.
Излучение при вынужденной рекомбинации получается когерентными, и это является принципиальным отличием полупроводниковых лазеров от светоизлучающих диодов (СИД).
Когерентное излучение – это излучение, возникающее при одновременном (синхронном) и синфазным (одинаковом по фазе) излучении возбужденных атомов. Упрощенная схема получения когерентного излучения выглядит следующим образом:
Имеется
цепочка атомов, вытянутая в прямую
линию. Если все эти атомы находятся в
возбужденном состоянии, то внешний
фотон, ударив крайний атом по направлению
вдоль цепочки, вызовет излучение фотона
из этого атома, причем излученный фотон
будет иметь такую же энергию и то же
направление излучения, что и ударившийся
фотон (этот факт доказан А. Эйнштейном).
Т.о. будут двигаться уже два одинаковых
фотона. Один из этих фотонов ударит в
следующий атом, который даст излучение
еще одного фотона. Будут двигаться три
фотона. Аналогично произойдет излучение
из третьего атома и т.д. В результате
световой поток усиливается в огромное
число раз, теоретически коэффициент
усиления может достигать
.
Движется огромное число фотонов, имеющих
одинаковую энергию и одинаковое
направление т.е. излучение будет
когерентным. Кроме атомов, находящихся
в возбужденном состоянии всегда имеются
и атомы, находящиеся в основном,
невозбужденном состоянии. Эти атомы
поглощают энергию ударивших в них
фотонов и уменьшают энергию выходного
когерентного излучения т.е. уменьшают
усиление света.
Для усиления света необходимо, чтобы число возбужденных атомов было больше числа атомов, находящихся в основном состоянии т.е. должна быть, так называемая, инверсия населенности энергетических уровней, следовательно, в большинстве атомов электроны необходимо перевести на более высокие энергетические уровни. Для этого к веществу активной среды необходимо подводить энергию, вызывающую возбуждение атомов. Этот процесс получил название накачки. Прибор, работающий в таком режиме, является квантовым усилителем света. Квантовый усилитель света можно превратить в генератор, если осуществить в нем положительную обратную связь, при которой часть энергии излучения с выхода возвращается на вход и снова усиливается.
Упрощенная схема лазера имеет вид:
В пространстве, заполненном активной средой, между двумя пластинами зеркалами (1,2), одно из которых (2) полупрозрачное, движется поток излучаемых атомами фотонов от зеркала (1) к зеркалу (2). Большая часть этого потока проходит через полупрозрачное зеркало и излучается во внешнее пространство в виде когерентного луча, а небольшая часть потока отражается, движется обратно, усиливается по пути, затем отражается от зеркала (1), снова движется к зеркалу (2), частично излучается, а частично отражается и движется обратно. Через зеркало (2) будет излучатся когерентный поток фотонов. Внешний источник энергии осуществляет накачку.
Рис.6.16. Схема лазера; 1, 2–зеркала
Для работы полупроводникового лазера необходимо преобладание вынужденной излучательной рекомбинации над поглощением квантов света. Это зависит от соотношения количества возбужденных и невозбужденных атомов в кристалле полупроводника, т.е. от населенности энергетических уровней полупроводника. В равновесных условиях на более высоких энергетических уровнях при любой температуре полупроводника число электронов меньше, чем на более низких энергетических уровнях. При этом нельзя получить усиление света в результате вынужденной рекомбинации. Для преобладания вынужденной рекомбинации над поглощением квантов света необходимо создать состояние полупроводника с инверсной населенностью. В этом случае поглощение фотонов мало, так как нет электронов, которым можно передать энергию. С другой стороны в полупроводнике с инверсной населенностью может происходить вынужденная рекомбинация.
Вынужденная рекомбинация т.е. переход электронов на более низкий энергетический уровень с излучением кванта света может произойти под действием фотона, как уже рассказывалось выше.
Инверсную населенность в полупроводнике можно создать различными способами:
– с помощью инжекции носителей заряда при прямом включении p-n перехода, (инжекционные лазеры),
– путем бомбардировки полупроводника пучком быстрых электронов,
– с помощью оптической накачки, т.е. путем возбуждения атомов полупроводника квантами света от мощного излучателя.
– путем использования сильного электрического поля, вызывающего лавинное размножение носителей заряда.
Наибольший
интерес представляет первый из этих
способов создания инверсной населенности.
Рассмотрим инжекционный лазер. В нем
имеется p-n
переход, образованный двумя вырожденными
примесными полупроводниками, у которых
концентрация примесей составляет
-3.
Грани, перпендикулярные плоскости p-n перехода, отполированы и являются зеркалами оптического резонатора. При подачи прямого напряжения понижается потенциальный барьер в p-n переходе и происходит инжекция электронов и “дырок”. В области перехода начинается интенсивная рекомбинация носителей заряда, при которой электроны переходят из зоны проводимости в валентную зону и возникает излучение, которое многократно отражаясь от зеркал, усиливается. Чем больший ток проходит через p-n переход, тем лучше выполняется условие инверсной населенности. Минимальный ток, при котором происходит преимущественно вынужденная рекомбинация, называется пороговым током.
Для
инжекционных лазеров применяют в
основном арсенид галлия
.
Длина волны излучения 0,8-0,9 мкм. КПД от
50 до 60%. Лазер с линейными размерами
полупроводника ~мм дает мощность
излучения в непрерывном режиме до 10
мВт, а в импульсном режиме – до 100 Вт.
Простейший
полупроводниковый лазер составлен из
двух плоскопараллельных зеркал, однако,
применяются и более сложные конструкции
с другой формой зеркал и с дополнительными
устройствами для управления излучением
(могут находится внутри резонатора или
вне его). С помощью этих устройств
лазерный луч отклоняется и фокусируется,
изменяются различные параметры излучения.
Длины волн излучения различных лазеров
могут быть от 0,1 до 100 мкм. Длительность
импульсов бывает в пределах от
.
Импульсы могут быть одиночными или
следовать с частотой повторения до
нескольких гигагерц. Достижима мощность
Вт для наносекундных импульсов и
Вт для пикосекундных.
Рис.6.17. Полупроводниковый лазер
Рассмотрим основные характеристики лазеров.
Лазерное
излучение возникает при пороговой
плотности тока, которая зависит от
температуры. Для лазера из
пороговая плотность тока ~
при
и ~
при 77 К. Следовательно, для уменьшения
пороговой плотности тока необходимо
глубокое охлаждение инжекционного
лазера.
Инжекционные
лазеры с использованием гетеропереходов
имеют значительно меньшие пороговые
плотности токов и могут работать при
комнатной температуре в непрерывном
режиме. Гетеропереход – это переход
между двумя различными полупроводниками,
имеющими различную ширину запрещенной
зоны. Изучены гетеропереходы:
,
,
,
,[18].
Спектральная характеристика лазера, представляет собой зависимость интенсивности излучения от длины волн.
При токах меньших порогового возникает некогерентное излучение в основном из-за самопроизвольной рекомбинации, т.е. лазер работает как светодиод. При токах больших порогового значения устройство работает как инжекционный лазер, излучение становится когерентным, строго направленным, узкодиапазонным и более интенсивным.
Рис.6.18.
Спектральная характеристика ИК лазера
- кривая (2)при токе выше порогового
значения; излучение в режиме диода –
кривая (1) при токе ниже порогового
значения
