Структура предприятия, его экономическая деятельность
Как и всякое предприятие, дистанция нуждается в жесткой и простой системе управления, которая способна оперативно и быстро реагировать на поступающие указания из вышестоящих подразделений ОАО «РЖД». Примерная схема административной структуры дистанции приведена на рисунке 1.
Рис. 1
На данной схеме использованы следующие обозначения:
ШЧ – начальник дистанции;
ШЧГ – главный инженер (с правом замещения начальника);
ЗШЧ-1 – первый заместитель;
ЗШЧ СЦБ – заместитель начальника по вопросам СЦБ;
ЗШЧ по связи – заместитель начальника по вопросам связи;
ШЧДС – старший диспетчер дистанции;
ШЧД – диспетчер;
ШНС – старший электромеханик;
ШН – электромеханик;
ШНМ – электромонтёр.
Управление всеми основными подразделениями дистанции осуществляется сообразно приведенной схеме. Низшая ступень – монтёры; высшая – начальник дистанции.
Рис.
2
Основные поступления в бюджет ШЧ составляют поступления из службы сигнализации и связи. Кроме того, прибыль также приносит и обслуживание телефонной сети.
Технология строительства и ремонта устройств сцб
Важным элементом систем СЦБ являются кабели. Поэтому я опишу процесс их монтажа и обслуживания.
Монтаж кабелей в устройствах автоматики и телемеханики
Разделка кабеля в концевой муфте

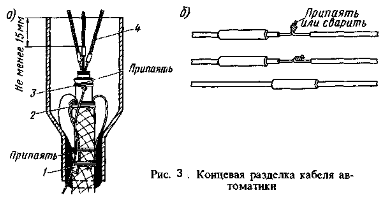

В релейных шкафах автоблокировки или в помещениях постов электрической централизации кабели разделывают в концевых муфтах. На кабель (рис. 3, а) надевают концевую муфту и на наружном поверхностном слое делают бандажи 1 и 2 из проволоки с таким расчетом, чтобы после монтажа его можно было расположить на границе расширения горловины муфты, а конец кабеля выступал над верхним краем муфты примерно на 100 мм. Затем верхний слой кабельной пряжи с конца кабеля сматывают и заделывают конусом бандажа, излишнюю кабельную пряжу удаляют. Ленточную изоляцию разматывают, отгибают вниз и укрепляют вторым бандажом, а лишние концы лент брони надпиливают и удаляют. Затем разматывают нижний слой кабельной пряжи и удаляют слой кабельной бумаги. Оголившуюся свинцовую оболочку тщательно протирают тряпкой, смоченной в бензине.
Если муфту монтируют на электрифицированной железной дороге, то делают электрическое соединение свинцовой оболочки и брони кабеля. Для этого на расстоянии 10-15 мм от отогнутой брони зачищают до блеска поясок на оболочке кабеля, накладывают на него два витка гибкого медного провода 3 и припаивают, у второго бандажа зачищают до блеска ленты, обслуживают их. Гибкий провод, идущий от бандажа на оболочке, прикладывают к облуженной части брони, прикрепляют несколькими витками мягкой медной проволоки и припаивают к обеим лентам брони; конец гибкого провода выводят из муфты и присоединяют броню и оболочку к заземлению. Затем на расстоянии 20 мм от отогнутой брони надрезают свинцовую оболочку, удаляют ее и соединяют жилы кабеля с выводными проводниками 4.
Проводники марки ПРГ сечением 1 мм2 необходимой длины выводят из муфты кабельные цепи. Концы проводников (рис. 3, б) зачищают, скручивают с соответствующими жилами кабеля, запаивают и место скруток изолируют бумажными гильзами или лентой.
Для
надежного крепления муфты на кабеле
поверх отогнутой брони наматывают
кабельную пряжу и образовавшийся конус
с усилием втягивают в концевую муфту.
Жилы распределяют во внутренней полости
муфты так, чтобы они не касались друг
друга и стенок муфты, и заливают кабельной
м
ассой.
Корпус релейного шкафа должен быть соединен с рельсами, а соединение с рельсами брони и металлической оболочки сигнального кабеля не допускается, поэтому концевые муфты изолируют от корпуса релейного шкафа деревянными брусьями. Изолируют также и вводную трубу, через которую кабель проходит в релейный шкаф, или принимаются меры по изоляции кабеля от вводной трубы.
Разделка кабеля в напольных устройствах
Кабель разделывают в кабельной стойке, на разделываемый конец кабеля надевают предохранительную стальную трубу, на расстоянии 125-150 мм от конца кабеля накладывают проволочный бандаж, удаляют наружный защитный слой, разматывают ленточную броню и отгибают ее у бандажа под углом 90° к кабелю.
На электрифицированных участках, устанавливая стойку, отогнутую броню обрезают так, чтобы она не выходила за край фланца трубы. Если длина разделываемого кабеля превышает 100 м, одну из броневых лент выпускают за пределы фланца для того, чтобы после монтажа муфты припаять к ней гибкий провод, соединяющий оболочку и броню кабеля.
После этого с конца кабеля последовательно удаляют внутренние покровы и свинцовую оболочку. У обреза свинцовой оболочки на поясную изоляцию кабеля накладывают бандаж из суровой нитки. Поясную изоляцию выше бандажа надрезают и удаляют. Затем на расстоянии 10 мм от наложенного бандажа бумажную изоляцию каждой жилы перевязывают суровой ниткой. Бумажную изоляцию с жил удаляют и протирают жилы тряпкой, смоченной в бензине. Разделанный таким образом конец кабеля втягивают в стойку, сделав предварительно из кабельной пряжи уплотняющий стопорный конус.
Головку стойки с фланцем трубы скрепляют болтами, зажимая между ними отогнутую ранее броню. Жилы разводят так, чтобы они не касались друг друга и стенок стойки и заливают кабельной массой. Смонтированную стойку закрывают крышкой с резиновой прокладкой и затягивают болтами.
При разделке кабеля в кабельных ящиках на электрифицированных участках его оболочку соединяют с одной из лент брони.
Для этого ее выводят на 50-60 мм из-под фланца. Если в ящик вводят два кабеля, то концы проводов, припаянных к броне, соединяют между собой.
В универсальных муфтах кабель разделывают так же, как и в кабельных стойках. Свинцовую оболочку кабелей соединяют с ленточной броней, а муфту от шланга, идущего к стрелочному приводу, изолируют.
В разветвительной (групповой) муфте сначала начинают разделывать групповой кабель, а затем ответвляющие. Кабели разделывают так же, как и в кабельной стойке. Концы проводов, припаянных к оболочкам и броневым лентам всех кабелей, соединяют между собой пайкой (на электрифицированных участках).
В муфте светофорного стакана кабель разделывают с таким расчетом, чтобы уровень кабельной массы был на 15 мм выше верхних концов бумажных гильз. Проводники, припаянные к оболочке броне каждого кабеля, вводят внутрь стакана и соединяют. Если корпус светофора должен быть соединен с рельсами или со средней точкой дроссель-трансформатора, то оболочку и броню разделываемого кабеля изолируют от корпуса светофорного стакана многослойной намоткой стопорного конуса из кабельной пряжи.
Куски кабеля сращивают в чугунных соединительных муфтах без применения свинцовых соединительных муфт. Для этого на обоих кусках кабелей на расстоянии 400 мм от концов накладывают бандаж из кабельной пряжи толщиной 3-4 мм, на который навивают бандаж из мягкой стальной проволоки. Наружный покров из кабельной пряжи удаляют. Затем разматывают ленточную броню, отгибают ее и укрепляют проволочным бандажом. Лишние концы брони обрезают.
Внутренний слой кабельной пряжи и кабельную бумагу удаляют, а свинцовую оболочку протирают тряпкой, смоченной в бензине. На расстоянии 30 мм от отогнутой брони свинцовую оболочку надрезают и удаляют. На поясную изоляцию накладывают бандаж из суровой нитки. Поясную изоляцию от бандажа до конца кабеля также удаляют. Броню и свинцовую оболочку концов кабелей соединяют медной проволокой, концы которой припаивают к броне и свинцовой оболочке обоих кусков кабеля. В местах входа в горловины муфты кабель обматывают кабельной пряжей и укладывают в нижнюю половину муфты.
После сращивания жил, пайки скруток и изоляции сростков бумажными гильзами кабель вынимают из нижней половины муфты и просушивают. Пучок соединенных жил пропаривают и укладывают кабель обратно. Затем устанавливают верхнюю крышку, закрепляют фланцы и муфту заливают кабельной массой.
Монтаж сигнальных кабелей с пластмассовой изоляцией
Кабели с пластмассовой изоляцией, применяемые в устройствах автоматики и телемеханики, разделывают и монтируют следующим образом. В релейных шкафах, стрелочных централизаторах, на стеллажах и пультах управления кабели разделывают без концевых муфт. При этом на наружную оплетку из кабельной пряжи накладывают проволочный бандаж на расстоянии, достаточном для подключения жил без наращивания. Надрезают и снимают наружную и внутреннюю обмотки из кабельной пряжи, броню, бумажную ленту. Затем, отступив от обреза 30-40 мм, надрезают и удаляют пластмассовую оболочку. Кабель закрепляют металлической или фибровой скобой. Кабельные жилы зачищают и подключают к зажимам.
Кабели с пластмассовой изоляцией в кабельных стойках, путевых ящиках и т.п. разделывают без наращивания жил проводом ПРГ. Муфты заливают кабельной массой, нагретой до температуры 10б-110°С; причем надо, чтобы пластмассовая оболочка кабеля выступала над уровнем заливки на 5-10 мм, и перед заливкой пластмассовую оболочку, предохраняющую от перегрева, обматывают несколькими слоями смоляной или киперной ленты.
У кабелей СБПБ и СБВБ с ленточной броней, так же как и у кабелей СОБ, разделываемых в кабельных стойках, муфтах УПМ и УКМ, путевых ящиках, ленты брони отгибают у наружного бандажа под прямым углом и зажимают между дном прибора и фланцем. Приборы, корпуса которых электрически соединены с тяговыми рельсами, броню кабелей, зажимаемую между корпусом прибора и фланцем, изолируют резиновыми или пластмассовыми прокладками.
Концы кабелей марки СБПБ еще соединяют полиэтиленовыми муфтами с поперечным разрезом. Полиэтилен размягчают горячим паяльником, а в месте сварки накладывают прутки или полоски полиэтилена, уплотняемые отверткой или ножом. После установки и сварки ее обматывают несколькими слоями прорезиненной бронеленты, а в стыке бронелент припаивают проволочный бандаж. Затем поверх бронелент наматывают и закрепляют бандажом наружный покров из кабельной пряжи.
При соединении концов кабеля в пластмассовых муфтах могут применяться и другие способы приварки муфт.
Особенности монтажа кабелей в алюминиевых оболочках
Разделка кабелей, соединение жил, распределение сростков осуществляется так же, как у кабелей с пластмассовой изоляцией. Алюминиевые оболочки соединяют несколькими методами — горячей пайки, холодного опрессования и сваркой взрывом.
Метод горячей пайки заключается в том, что в месте соединения сростков припаивают свинцовую муфту. Предварительно разделанные концы кабелей очищают от покровов до алюминиевой оболочки, которую промывают, обезжиривают, а затем залуживают свинцово-оловянным припоем (10-30% цинка). Залуживают и паяют муфту, нагревая паяльной лампой оболочку и муфту со всеми предосторожностями, предотвращающими повреждение•изоляции кабелей от перегрева.
Алюминиевую оболочку на участке залуживания выравнивают и тщательно зачищают чистой стальной щеткой или ножом. Перед залуживанием конец кабеля располагают под небольшим углом вверх, чтобы при нагреве битум не стекал на залуживаемый участок оболочки. Участок залуживания нагревают постепенно. Чтобы избежать перегрева оболочки, применяют относительно тонкие прутки припоя. Необходимую температуру оболочки поддерживают периодически подогревом, так как недогрев оболочки приводит к некачественному зернистому залуживанию.
На залуживаемый участок припой наносят по возможности равномерно. Поверхность, покрытую расплавленным припоем, сразу зачищают стальной щеткой (малой). Цикл залуживания повторяют, и залуживаемую поверхность равномерно покрывают припоем ПОС-30. Общее время залуживания не должно превышать 20 мин. После этого оболочку сразу охлаждают чистой влажной льняной тряпкой. На облуженной поверхности не допускаются зернистость и наплывы.
Слой припоя на залуженной части алюминиевой оболочки кабеля малоустойчив к механическим воздействиям, поэтому нельзя подгонять конуса на залуженных местах и в горячем состоянии с усилием протирать залуженное место паяльной тряпкой. Нельзя чрезмерно перегревать залуженную поверхность оболочки во избежание каплепадения и выгорания припоя. Для защиты от загрязнения при последующих операциях по монтажу залуженные участки алюминиевой оболочки после охлаждения временно обертывают сухой кабельной бумагой, закрепляемой суровыми нитками.
