Руководство по выбору систем SLC 500 85
Программное обеспечение RSLinx
Поддержка программного обеспечения RSLogix 500
Гарантия
Rockwell Software обеспечивает полную гарантию сроком на год на программные продукты обеспечения программирования RSLogix 500.
Соглашения о продолжении поддержки
Можно приобрести дополнительные годовые условия поддержки. Заказы на продление поддержки должны содержать ваше имя, адрес, серийный номер ПО и номер версии (или копию регистрационной карты). Обратитесь в офис продаж Allen-Bradley или к авторизованному дистрибьютору.
Программное обеспечение RSLinx (серии 9355) – это пакет коммуникационного сервера, который обеспечивает подключение всех устройств предприятия для широкого спектра приложений. RSLinx может поддерживать несколько приложений одновременно обращаясь ко многим устройствам в разных сетях.

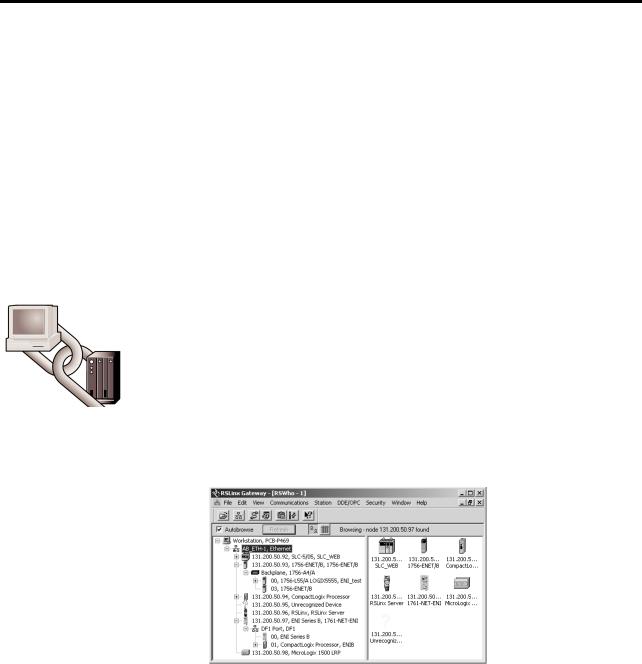

RSLinx имеет дружественный графический интерфейс для навигации по сети. Выберите устройство и щелкните на нем, и вы получите доступ к набору средств интегрированной конфигурации и контроля. Для сетевых нужд предоставляется полный набор коммуникационных драйверов, в том числе для существующих сетей Allen-Bradley.
Имеется много различных пакетов RSLinx, удовлетворяющих разнообразные требования по стоимости и функциональным возможностям.
RSLinx можно использовать под Windows 98, Windows 2000, Windows ME, Windows XP и Windows NT (версий 4.0 с Service Pack 3 или выше).
1747-SG001B-EN-P - Март 2005
86 Руководство по выбору систем SLC 500
Программное
обеспечение
RSNetworx™
Программное
обеспечение RSLogix Emulate 500
Программное обеспечение RSNetWorx – средство конфигурирования и обслуживания для сетей ControlNet, DeviceNet и EtherNet. Версия RSNetWorx поставляется с каждой из этих сетей. Программное обеспечение RSNetWorx позволяет создавать графическое представление сети и конфигурировать параметры, определяющие сеть. С помощью RSNetWorx можно:
•автоматически просматривать сеть и определять, что присутствует в сети, благодаря передовому коммуникационному пакету RSLinx, входящему в CD-ROM RSNetWorx
•пользоваться службами электронных таблиц Electronic Data Sheet (EDS), с помощью которых можно настраивать параметры устройств и устанавливать поддержку новых устройств
•определять обмен информацией ввода/вывода, который будет осуществляться по сети
•определять компоненты сети, как во время ее работы, так и вне него
•осуществлять полный контроль, отображая информацию, передаваемую между контроллером и устройствами по сети
•просматривать сообщения об ошибках, предупреждения и информационные сообщения немедленно и предпринимать шаги к исправлению, имеющиеся для каждого сообщения
•пользоваться одиночными командами, чтобы загружать/ выгружать информацию с отдельных устройств на всей сети.
RSNetworx может использоваться под Windows 98®, Windows 2000, Windows ME, Windows XP и Windows NT™ (версии 4.0 с Service Pack 6 или выше).
Тестируйте все программы релейной логики и исправляйте ошибки прежде ввода в эксплуатацию и наладки. RSLogix Emulate 500 – это пакет программного обеспечения Microsoft® Windows®, который имитирует один или больше процессоров SLC 500. Вы задаете, какие релейные программы запустить, а RSLogix Emulate сканирует релейную логику, как настоящий процессор.
RSLogix Emulate 500 можно использовать под Windows 2000
(с Service Pack 2 или выше), Windows XP (с Service Pack 1 или выше) и Windows NT™ (версии 4.0 с Service Pack 6A или выше). Он входит в пакет программирования RSLogix 500 Professional Programming Software.
