Руководство по выбору систем SLC 500 43
Шаг 2 – выбор:
•сетей
•коммуникационных модулей
•соответствующих коммуникационных кабелей

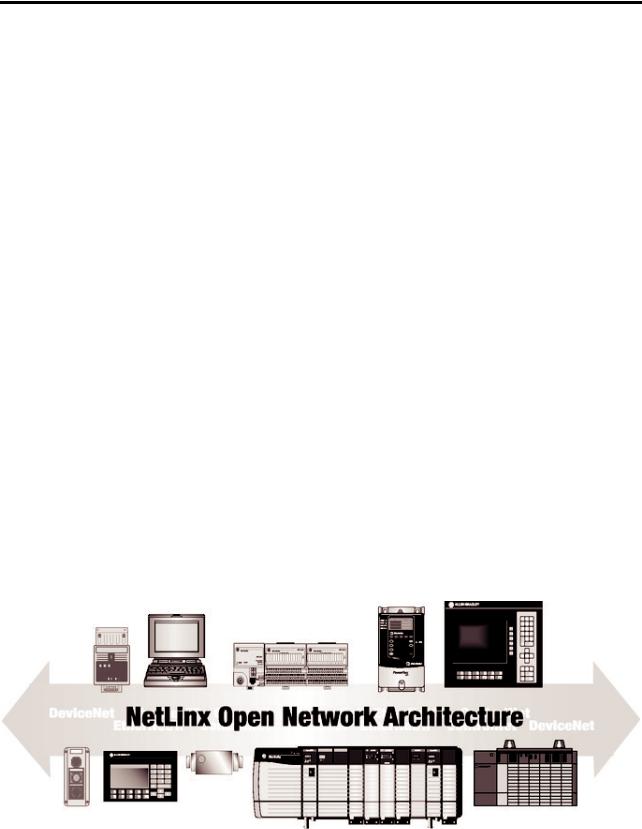

Открытая сетевая архитектура NetLinx
Выбор сетевых коммуникаций
Rockwell Automation предлагает большой выбор продуктов управления и коммуникаций для интеграции работы вашего предприятия. Семейство SLC 500 включает коммуникационные модули и устройства, которые поддерживают различные сети, включая EtherNet/IP, ControlNet, DeviceNet, DH+, DH-485, Universal Remote I/O и последовательные сети.
Открытая сетевая архитектура NetLinx – это применяемая Rockwell Automation стратегия использования технологий открытых сетей для непрерывной интеграции всех уровней от высшего управляющего звена до цеха. Сети в архитектуре NetLinx - DeviceNet, ControlNet и EtherNet/IP – пользуются общим языком и универсальным набором коммуникационных сервисов. Архитектура NetLinx, часть интегрированной архитектуры, легко объединяет все компоненты в систему автоматизации от нескольких устройств на одной сети до множественных устройств на множественных сетях, включая доступ к Internet, тем самым увеличивая гибкость, уменьшая затраты на установку и увеличивая эффективность.
•EtherNet/IP – стандарт открытой промышленной сети, который поддерживает неявный и явный обмен сообщениями и использует промышленное, стандартное оборудование Ethernet и физическую среду (окружение).
•ControlNet позволяет интеллектуальным высокоскоростным устройствам обмениваться информацией, требующейся для диспетчерского контроля, координации гибких производственных модулей, операторского интерфейса, конфигурирования удаленных устройств, программирования и устранения неисправностей.
•DeviceNet предлагает высокоскоростной доступ к данным на уровне цеха при помощи широкого спектра производственных устройств и существенное снижение количества проводов.
1747-SG001B-EN-P - Март 2005
44 Руководство по выбору систем SLC 500 |
|
Выбор сети |
Вы можете конфигурировать свою систему для обмена |
|
информацией между различными устройствами, вычислительными |
|
платформами и операционными системами. Приведенная ниже |
|
таблица поможет вам выбрать сеть. |
Критерии выбора сети
|
|
Выбирайте модуль/устройство |
|
Если ваше приложение требует: |
Выбирайте эту сеть: |
коммуникации: |
|
|
|
|
|
- Высокоскоростного обмена данными между |
|
- SLC 5/05 Processor или |
|
информационными системами и/или большим |
|
||
|
- интерфейс EtherNet 1761-NET-ENI |
||
количеством контроллеров |
EtherNet/IP |
||
- интерфейс EtherNet 1761-NET-ENIW с |
|||
- Подключения Internet/Intranet |
|
||
|
разрешенным использованием Web сети |
||
- разработки программ |
|
||
|
|
||
|
|
|
|
- Высокоскоростного обмена данными, для которых |
|
|
|
необходимо гарантированное время передачи |
|
- модуль обмена сообщениями ControlNet |
|
данных, между контроллерами и устройствами |
|
||
|
1747-KFC15 |
||
ввода/вывода |
|
||
ControlNet |
- модуль сканирования ControlNet 1747-SCNR |
||
- детерминированной и повторной доставки данных |
|||
- разработки программ |
|
- модули адаптеров ControlNet 1747-ACN15 и |
|
|
-ACNR15 |
||
- возможности резервирования среды или |
|
||
|
|
||
внутренней безопасности |
|
|
|
|
|
|
|
- Соединения устройств низкого уровня напрямую с |
|
|
|
контроллерами производственного цеха, без |
|
|
|
необходимости обмена через устройства ввода/ |
|
|
|
вывода |
|
- модуль сканера DeviceNet 1747-SDN |
|
- Больше диагностических возможностей для |
|
||
DeviceNet |
- интерфейсный модуль DeviceNet |
||
улучшенного сбора данных и обнаружения |
|||
|
1761-NET-DNI |
||
неисправностей |
|
||
|
|
||
- Меньше кабельных подключений и меньшее |
|
|
|
время наладки, чем в традиционных, системах с |
|
|
|
кабельным подключением |
|
|
|
|
|
|
|
|
Data Highway Plus (DH+) |
- процессор SLC 5/04 |
|
|
|
|
|
|
|
- интерфейс 1747-KE DH-485/RS-232C |
|
- обмена данными на уровне всего предприятия и |
|
- процессор SLC 5/01, 5/02 или 5/03 с |
|
|
изолированным разветвителем 1747-AIC |
||
производственного модуля с поддержкой |
|
||
DH-485 |
- процессор SLC 5/01, 5/02 или 5/03 с |
||
программ |
|||
улучшенным интерфейсным конвертером |
|||
|
|
1761-NET-AIC |
|
|
|
- интерфейсный конвертер от USB к DH-485 |
|
|
|
1747-UIC |
|
|
|
|
|
- связи между контроллерами и адаптерами ввода/ |
|
- сканер удаленного ввода/вывода 1747-SN |
|
вывода |
|
- резервный сканер удаленного ввода/ |
|
- распределенных контроллеров, так что каждый |
Universal Remote I/O |
вывода 1747-BSN |
|
имеет собственную связь по вводу-выводу с |
|
- адаптер удаленного ввода/вывода 1747-ASB |
|
контроллером-диспетчером |
|
- модуль прямой коммуникации 1747-DCM |
|
|
|
|
|
- модемов |
|
- процессор SLC 5/03 |
|
- сообщений, которые посылают и получают |
|
||
|
- процессор SLC 5/04 |
||
символы ASCII с/на такие устройства, как |
|
||
Serial |
- процессор SLC 5/05 |
||
терминалы ASCII, устройства считывания |
|||
|
- процессор SLC 5/01, 5/02 или 5/03 с |
||
штрихового кода, дисплеи сообщений, весы или |
|
||
|
интерфейсом 1747-KE DH-485/RS-232C |
||
принтеры |
|
||
|
|
||
|
|
|
1747-SG001B-EN-P - Март 2005
