68 Руководство по выбору систем SLC 500
• |
шасси с достаточным |
Выбор шасси SLC 500 |
Шаг 4 - выбор: |
|
|
|
количеством слотов в (учитывая |
|
|
возможные расширения) |
|
• |
крышки слотов платы для |
|
|
открытых слотов |
|
• |
соединительных кабелей |
|

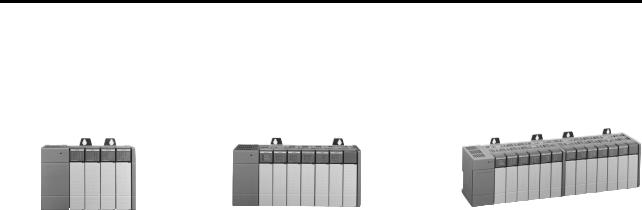

Шасси с 4 слотами |
Шасси с 7 слотами |
Шасси с 13 слотами |
Модульные шасси SLC обеспечивают гибкость конфигурации системы. Для нужд разных приложений имеются шасси 4 размеров. Выберите шасси с 4, 7, 10 или 13 слотами, согласуясь с требованиями вашего модульного аппаратного обеспечения. На модульных шасси SLC 1746 могут быть размещены процессор или модульный адаптер ввода/вывода и модули ввода/вывода.
Каждое шасси нуждается в собственном источнике питания, который размещается на левой стороне шасси. С помощью кабелей (поставляющихся отдельно) могут быть соединены максимум 3 шасси. Если требуется соединительный кабель, выберите его для вашего шасси по следующей таблице.
Описание шасси и кабелей
Номер по |
|
каталогу |
Описание |
|
|
1746-A4 |
Шасси с 4 слотами |
|
|
1746-A7 |
Шасси с 7 слотами |
|
|
1746-A10 |
Шасси с 10 слотами |
|
|
1746-A13 |
Шасси с 13 слотами |
|
|
|
Кабель соединения шасси – плоский кабель, используемый для |
1746-C7 |
соединения модульных шасси, удаленных не более чем на 152.4 мм |
|
(6 дюймов) в единое целое. |
|
|
|
Кабель соединения шасси – используется для соединения модульных |
1746-C9 |
шасси, удаленных на 152.4 мм (6 дюймов) - 914.4 мм (36 дюймов), |
|
в единое целое. |
|
|
|
Кабель соединения шасси – используется для соединения модульных |
1746-C16 |
шасси, удаленных на 0.914 м (36 дюймов) – 1.27 м (50 дюймов) |
|
в единое целое. |
|
|
Card Slot Filler - Крышка слотов платы 1746-N2
Используйте крышку слотов платы 1746-N2 для защиты неиспользуемых слотов на шасси от пыли и мусора.
1747-SG001B-EN-P - Март 2005
