60 Руководство по выбору систем SLC 500
Последовательная
сеть
Процессоры SLC 5/03, SLC 5/04 и SLC 5/05 имеют последовательный порт, который конфигурируется для совместимых с RS-232 последовательных связей. Используйте этот последовательный для подключения устройств, которые:
•обмениваются информацией с использованием протокола DF1 – такие устройства, как модемы, модули связи, программирующие рабочие станции или другие устройства Encompass partner.
•обмениваются информацией по протоколу DH-485.
•посылают и получают символы ASCII – такие устройства, как терминалы ASCII, устройства считывания штрихового кода и принтеры.
Будучи сконфигурирован в системном режиме, серийный порт поддерживает протокол DF1. Системный режим используется для связи с другими устройствами по последовательной связи. Можно выбрать следующие режимы DF1:
•Полнодуплексный DF1 (DF1 full-duplex): обеспечивает связь между контроллером SLC 500 и другими DF1-совместимыми устройствами. В режиме «точка-точка» контроллер SLC 500 использует полнодуплексным протоколом DF1.
•Полудуплексный режим ведущего устройства DF1 (DF1 halfduplex маster): опрашивает и передает сообщения между ведущим устройством и всеми удаленными узлами. В режиме ведущего устройства контроллер SLC 500 использует полудуплексный протокол DF1 с опросом.
•Полудуплексный режим подчиненного устройства DF1 (DF1 half-duplex Slave): использует контроллер как подчиненную станцию в последовательной сети с ведущим и ведомыми узлами. В режиме подчиненного устройства контроллер SLC 500 использует полудуплексный протокол DF1.
•Радиомодем DF1 (DF1 Radio Modem): гибрид полнодуплексного и полудуплексного протоколов DF1, оптимизирован для использования в сетях с радиомодемом.
В системном режиме последовательный порт также поддерживает приложения диспетчерского контроля и сбора данных (SCADA). Системы SCADA позволяют наблюдать и управлять удаленными операциями и процессами, используя последовательные связи между ведущим и ведомыми позициями.
Будучи сконфигурирован в пользовательском режиме, последовательный порт поддерживает устройства ASCII. Используйте инструкции ASCII для SLC 500, чтобы посылать информацию и получать ее с этих устройств.
Разветвитель портов RS-232/DF1
Разветвитель портов 1747-DPS1 позволяет одному полнодуплексному коммуникационному порту RS-232/DF1 на контроллере разделяться на два самостоятельных порта для одновременного подключения двух внешних устройств. Разветвитель портов поддерживает следующие контроллеры: SLC 500, PLC-5, MicroLogix, ControlLogix, CompactLogix, FlexLogix.
Разветвитель портов имеет три порта для подключения контроллера, сети и станции программирование/HMI. Также у него есть возможность подключения внешнего источника питания +24 В и светодиодных индикаторов состояния.
1747-SG001B-EN-P - Март 2005
Руководство по выбору систем SLC 500 61
•Порт контроллера подключается к полнодуплексному порту контроллера RS-232/DF1. Порт конфигурируется как: полнодуплексный DF1, 8 бит, без (контроля) четности, с 1 стоповым битом и подсчетом контрольной суммы CRC при включении питания. Порт автоматически устанавливает скорость передачи данных в 19.2 K или 38.4 K бод, отдавая приоритет максимальной скорости передачи данных контроллером, и может также согласовывать контрольные суммы CRC или BCC контроллера.
•Сетевой порт c подключается к модулям 1761-NET-AIC, 1761- NET-DNI или 1761-NET-ENI и принимает все сообщения инициированные с контроллера. Сетевой порт может передавать напряжение от внешнего источника питания разветвителя портов для перечисленных выше модулей, если используется кабель 1761-CBL-AM00 или 1761-CBL-HM02.
•Порт программирование/HMI подключаются к программирующей станция или устройству HMI (PanelView Standard, PanelView Plus, VersaView CE), чтобы отвечать только за эксплуатацию.
Последовательная конфигурация сетевого порта и порта программирование/HMI должна быть задана так: полнодуплексный DF1, 8 бит, без контроля четности, с 1 стоповым битом, 19.2 K бод и с вычислением контрольной суммы CRC.

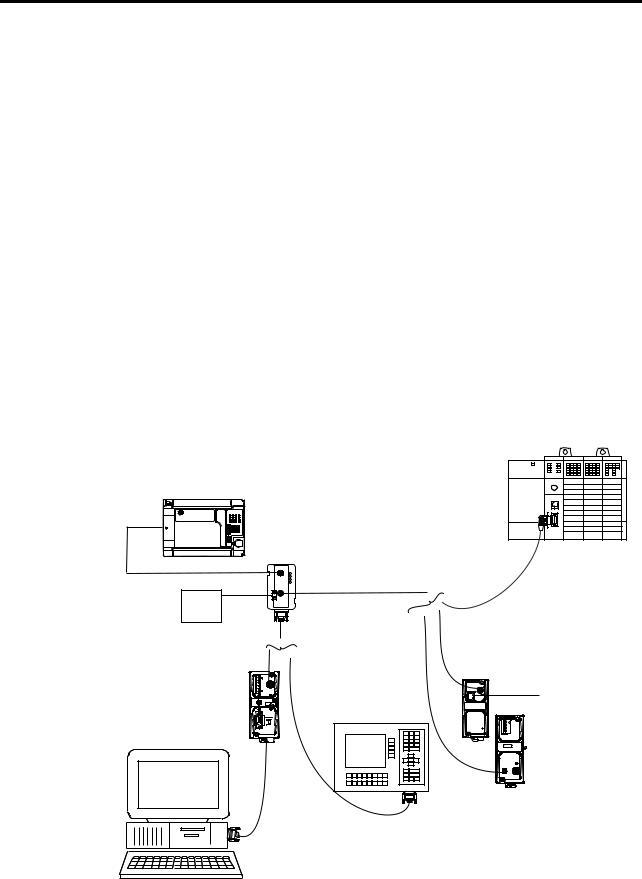

Контроллер MicroLogix 1500 (или другой контроллер с полнодуплексным портом
RS-232/DF1)
Разветвитель портов RS-232/DF1
Источник питания Класса 2 на
24 В dc, 100 мА
1761-NET-AIC
SLC 5/03, 5/04, 5/05 канал 0 (или другой контроллер с полнодуплексным портом
RS-232/DF1)
Сеть Ethernet/IP
Сеть DeviceNet
Операторский интерфейс
ПК/терминал программирования
1747-SG001B-EN-P - Март 2005
