52 Руководство по выбору систем SLC 500
Сеть Data Highway Plus (DH+)
Сеть DH+ - локальная сеть, разработанная для поддержки удаленного программирования и сбора данных для промышленных приложений. Можно также использовать коммуникационные модули DH+, реализуя одноранговую сеть.
Сеть DH+ поддерживает конфигурации шлейфового соединения устройств и магистральной линии с отводами. Число поддерживаемых устройств на соединении DH+ и максимальная длина кабеля зависят от скорости передачи данных.
Таблица ниже показывает максимальные длины кабелей, скорости обмена данными и величины конечных сопротивлений для сети DH+.
Технические характеристики сети DH+
Скорость передачи |
Максимальная длина |
Размер конечного |
данных |
кабеля |
сопротивления |
57.6 K бод |
3048 м (10,000 футов) |
150 Ом |
115 K бод |
1542 м (5,000 футов) |
150 Ом |
230.4 K бод |
762 м (2,500 футов) |
82 Ом |
|
|
PLC-5 |
|
ПК с 1784-PKTX |
|
|
или -PKTXD |
|
|

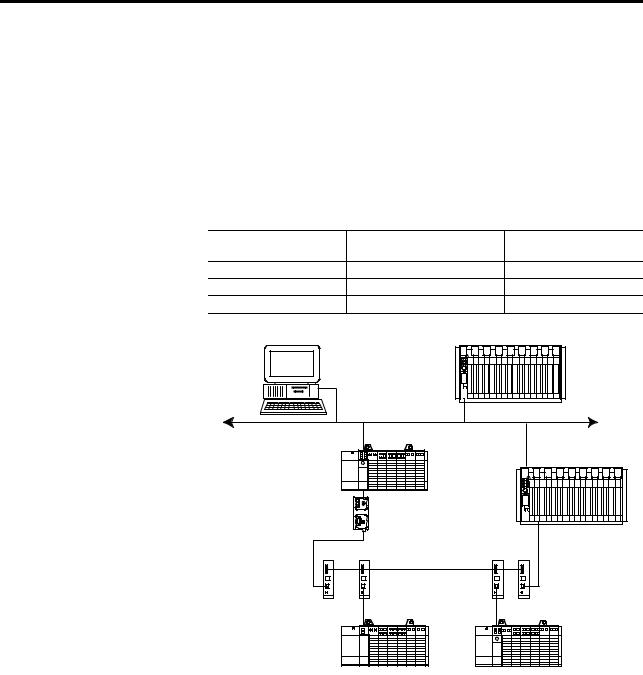

Сеть DH+ |
|
|
SLC 5/04 |
|
|
|
PLC-5 с 1785-KA5 |
1747-NET-AIC
1747-AIC |
1747-AIC |
SLC 5/02 |
SLC 5/03 |
Возможность связи Data Highway Plus с SLC 500 обеспечивается процессором SLC 5/04. См. дополнительную информацию о SLC 5/ 04 на стр. 63.
