..pdfПри применении щебеночных подушек для сохранения плит ЭПС от продавливания следует применять выравнивающий слой песка, превышающий по толщине фракцию щебня в два раза.
Для защиты грунтов основания от обводнения поверхностными и фунтовыми водами на дневной поверхности по периметру здания по песчаной подготовке толщиной 5 см на ширину теплоизоляционной юбки устраивается асфальтовая или бетонная отмостка толщиной 2-3 см. Отмостке придается уклон от здания 3 %. Кроме того, в фунтовой подушке вблизи ее подошвы по всему периметру теплоизоляционной юбки усваивается трубчатый дренаж с выпуском в ливневую канализацию или в пониженные места за пределами здания.
В отапливаемых зданиях плиты ЭПС толщиной δV укладываются вертикально по внешней поверхности фундамента и цоколя здания на высоту не менее 1,0 м от подошвы фундамента и горизонтально за контуром здания на глубине заложения подошвы фундамента на ширину Dh, с образованием теплоизоляционной юбки толщиной δh по всему наружному периметру фундамента (кроме углов) и толщиной δc на углах и длиной участков Lc по углам здания.
Схема укладки и параметры теплоизоляционного слоя в фундаментах отапливаемых зданий с теплоизоляцией пола и без показаны соответственно на рис. 3.13 и 3.14. На рис. 3.13 принята теплоизоляция пола из плит ЭПС толщиной 100 мм. Схема на рис. 3.14 не применяется в жилых зданиях, так как в них следует обязательно устраивать утепление пола по фунту (по СНиП 23-02). Схема укладки теплоизоляции в фундаментах неотапливаемых зданий приведена на рис. 3.15. На рис. 3.16 представлена схема укладки теплоизоляции в фундаментах зданий с переменным режимом эксплуатации, на рис. 3.17 – схема укладки теплоизоляции в фундаментах зданий с невентилируемым подпольем и переменным режимом эксплуатации.
Неотапливаемые здания – здания с температурой воздуха в помещениях зимой, равной или ниже +5°С. В неотапливаемых зданиях плиты ЭПС укладываются только горизонтально под подошвой фундамента в пределах всего здания и изоляционной юбки, которая выступает за контур здания на ширину Dh. Толщина слоя ЭПС принимается постоянной и равной δh.
Под отдельно стоящей или ленточной опорой плиты ЭПС укладыва-
ются горизонтально непосредственно под подошвой фундамента, выступая за его контуры на ширину Dh, и имеет толщину δh (рис. 3.18 – 3.20).
Если у отапливаемых зданий имеются холодные пристройки, например, террасы, крыльца, то теплоизоляционной юбке придается форма, показанная на рис. 3.20, а ширина юбки увеличивается на ширину пристройки. При этом ее параметры Dh и δh принимаются как для неотапливаемого здания.
61
Рис. 3.13. Схема укладки теплоизоляции в фундаментах отапливаемых зданий с теплоизоляцией пола:
1 – фундамент; 2 – стена здания; 3 – пол здания; 4 – горизонтальная теплоизоляция ЭПС; 5 – вертикальная теплоизоляция ЭПС; 6 – защитное покрытие; 7 – песчаная подготовка под отмостку; 8 – асфальтовая или бетонная отмостка; 9 – непучинистый грунт; 10 – дренаж; 11 – теплоизоляция пола
Рис. 3.14. Схема укладки теплоизоляции в фундаментах отапливаемых зданий без теплоизоляции пола:
1 – фундамент; 2 – стена здания; 3 – пол здания; 4 – горизонтальная теплоизоляция ЭПС; 5 – вертикальная теплоизоляция ЭПС; 6 – защитное покрытие; 7 – песчаная подготовка под отмостку; 8 – асфальтовая или бетонная отмостка; 9 – непучинистый грунт; 10 – дренаж
62

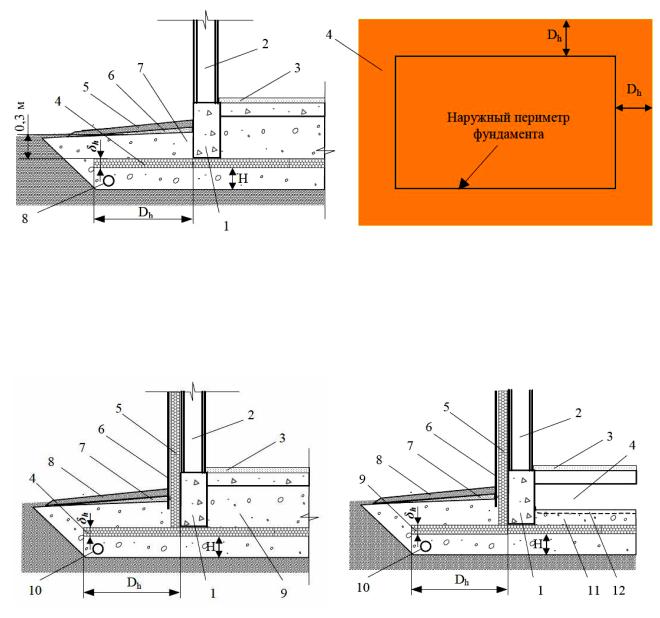

Рис. 3.15. Схема укладки теплоизоляции в фундаментах неотапливаемых зданий: 1 – фундамент; 2 – стена здания; 3 – пол здания; 4 – горизонтальная теплоизоляция ЭПС; 5 – асфальтовая или бетонная отмостка; 6 – песчаная подготовка под отмостку; 7 – непучинистый грунт; 8 – дренаж
Рис. 3.16. Схема укладки теплоизоляции |
Рис. 3.17. Схема укладки теплоизоляции |
в фундаментах зданий с переменным |
в фундаментах зданий с невентилируе- |
режимом эксплуатации (отапливаемое – |
мым подпольем и переменным режимом |
неотапливаемое): |
эксплуатации (отапливаемое – неотап- |
1 – фундамент; 2 – стена здания; 3 – пол |
ливаемое): |
здания; 4 – горизонтальная теплоизоля- |
1 – фундамент; 2 – стена здания; 3 – пол |
ция ЭПС; 5 – вертикальная теплоизоля- |
здания; 4 – невентилируемое подполье; |
ция ЭПС; 6 – защитный слой; 7 – песча- |
5 – вертикальная теплоизоляция ПЕ- |
ная подготовка под отмостку; 8 – ас- |
НОПЛЭКС; 6 – защитный слой; 7 – пес- |
фальтовая или бетонная отмостка; |
чаная подготовка под отмостку; 8 – ас- |
9 – непучинистый грунт; 10 – дренаж |
фальтовая или бетонная отмостка; 9 – |
|
горизонтальная теплоизоляция ЭПС; |
|
10 – дренаж; 11 – непучинистый грунт; |
|
12 – парозащитный слой |
63
Рис. 3.18. Схема укладки теплоизоляции в фундаментах отдельно стоящих опор: 1 – опора; 2 – фундамент; 3 – теплоизоляционный слой ЭПС;
4 – песчано-гравийная смесь; 5 – водоупорный слой
Рис. 3.19. Схема укладки теплоизоляции при устройстве ленточной опоры: 1 – ленточная опора; 2 – фундамент; 3 – теплоизоляционный слой ЭПС;
4 – песчано-гравийная смесь; 5 – отмостка; 6 – песчаная подготовка под отмостку
Рис. 3.20. Сопряжение отапливаемого здания с холодной пристройкой: 1 – фундамент существующего здания; 2 – фундамент пристройки; 3 – стена существующего отапливаемого здания; 4 – теплоизоляционные плиты ЭПС; 5 – дренаж; 6 – песчано-гравийная смесь; 7 – стена пристройки; 8 – отмостка
64
Для защиты вертикальной изоляции, расположенной на внешней поверхности фундамента и цоколя здания, от механических повреждений, атмосферных воздействий, ультрафиолетового излучения и обеспечения долговечности конструкции необходимо предусмотреть светонепроницаемое и стойкое к атмосферным воздействиям защитное покрытие, которое совместимо с материалом изоляции. Защитное покрытие заглубляется в грунт на 15 см.
Для защиты горизонтальной теплоизоляционной юбки от механических повреждений, возникающих в результате воздействия колесной или точечной нагрузки на асфальтовое покрытие или тротуарную плитку в процессе эксплуатации, должна быть предусмотрена защита теплоизоляционных плит ЭПС листовым материалом. Защитный листовой материал может быть изготовлен на основе цементно-волокнистых плит либо другого материала и предназначен для использования в грунте. Защитный слой располагается на верхней поверхности теплоизоляционных плит ЭПС.
3.4.3. ТЕХНОЛОГИЯ ПРОИЗВОДСТВА РАБОТ
При устройстве ТФМЗ следует руководствоваться требованиями СНиП 12-01, а также соблюдать требования нормативных документов по организации строительного производства, геодезическим работам, технике безопасности, правилам пожарной безопасности при производстве строительно-монтажных работ и охране окружающей среды.
Устройству ТФМЗ должны предшествовать следующие подготовительные работы: вырубка кустарника и корчевка пней; осушение площадки путем устройства водоотводных и нагорных канав, кюветов, лотков и т.п. с отводом воды в пониженные места; устройство подъездных путей и ЛЭП; строительство инженерных сетей до колодцев ввода и заглубленных конструкций, предусмотренных проектом.
К технологии производства работ по устройству ТФМЗ предъявляются требования избегать избыточного водонасыщения грунтов в основании фундаментов, предохранять их от промерзания в период строительства.
Строительство ТФМЗ начинают с устройства котлована, размер которого по дну принимается не менее размеров в плане горизонтальной изоляции, а в отапливаемых зданиях - плюс ширина фундамента. Для отапливаемых зданий котлован устраивается на глубину 0,6 м, для неотапливаемых зданий и под отдельно стоящими опорами - на глубину сезонного промерзания непучинистого грунта df которая определяется расчетом по формуле (1). Крутизна откосов котлована принимается 1:1.
65
В готовый котлован до уровня подошвы фундаментов в отапливаемых зданиях и подошвы теплоизоляции в неотапливаемых зданиях и под отдельно стоящими опорами слоями отсыпается непучинистый грунт и послойно уплотняется до плотности скелета грунта не менее 1600 кг/м3. При этом толщина слоя назначается в зависимости от применяемых для уплотнения механизмов. В грунтовой подушке устраивается трубчатый дренаж.
На поверхность грунтовой подушки укладываются плиты ЭПС и устанавливаются фундаменты отапливаемых зданий. В неотапливаемых зданиях и под отдельно стоящими опорами фундаменты устанавливаются непосредственно на поверхность плиты ЭПС.
При производстве фундаментных работ следует руководствоваться нормативными документами на производство бетонных и железобетонных работ, а также местным опытом строительства. После монтажа сборных фундаментов или устройства монолитного фундамента следует произвести обратную засыпку пазух котлована непучинистым грунтом с его тщательным уплотнением. После окончания фундаментных работ и засыпки пазух котлована надлежит закончить планировку площадки вокруг дома с обеспечением стока воды от здания.
Работы нулевого цикла подлежат приемке представителем авторского и технического надзора на всех стадиях их выполнения с составлением актов скрытых работ на перечисленные ниже конструктивные элементы и технологические процессы. К этим работам относятся:
•работы по устройству системы водоотлива и осушения, а также другие подготовительные работы (к акту скрытых работ следует прикладывать исполнительные планы, продольные и поперечные профили дренажных канав);
•работы по устройству предусмотренных проектом инженерных се-
тей;
•освидетельствование фунтов-котлованов (осмотр в натуре следует сопоставить с данными изысканий и в случае их несовпадения внести коррективы в проект);
•работы по устройству грунтовой подушки (осмотр в натуре надо подкреплять данными лабораторных испытаний по определению плотности материала фунтовой подушки; только в том случае, если она соответствует проектной, можно приступать к укладке плит ЭПС и устройству фундаментов);
•работы по устройству горизонтальной теплоизоляции;
•работы по устройству фундаментов, гидроизоляции, вертикальной теплоизоляции и засыпке пазух котлована.
66
а |
б |
Рис. 3.21. Схема укладки плит ПЕНОПЛЭКС для устранения «мостиков холода»:
а– неправильно; б – правильно
Вотапливаемых зданиях, в случае когда плоскость стены здания не совпадает с плоскостью внешней вертикальной поверхности фундамента, вертикальной изоляции в месте сопряжения плоскостей придается излом во избежание образования мостика холода (рис. 3.21). В процессе проектирования и строительства ТФМЗ необходимо предусмотреть мероприятия по недопущению возникновения «мостиков холода».
67
4. Изоляциякровли
4.1. СКАТНЫЕ КРОВЛИ
Долголетие «скатной крыши» определяет группа факторов: правильный выбор материалов, грамотный проект, квалифицированный монтаж. Уровень теплопотерь определяется типом и качеством теплоизоляции.
4.1.1. ОБЩИЕ ПРИНЦИПЫ КОНСТРУИРОВАНИЯ КРОВЕЛЬНОГО ПИРОГА
После того как смонтирована стропильная система, приступают к монтажу изоляционных слоев кровли, получивших название кровельный пирог (рис. 4.1).
Монтаж элементов кровельного пирога (рис. 4.2) включает монтаж пароизоляции, гидроизоляции, утеплителя, обрешетки и подготовку основания под финишное покрытие. Подкровельный пирог выполняет две очень важные функции: тепло- и гидрозащитную. От эффективности работы составных частей подкровельного пирога в значительной степени зависят работоспособность всей кровельной системы, стабильность эксплуатационных характеристик кровли и продолжительность срока ее безремонтной службы.
Стандартный вариант конструкции кровельного пирога выглядит следующим образом: пароизоляция, утеплитель, гидроизоляция. Применение теплоизоляции обеспечивает снижение теплопотерь в отопительный период и снижение перегрева подкровельных помещений в жаркий период. Важным является поддержание стабильности свойств утеплителя, которая определяется условиями его эксплуатации – механическими воздействиями, увлажнением и пр.
Главный враг любой кровли – конденсат, который зачастую образуется на внутренней стороне кровельного покрытия. Поэтому подкровельная гидроизоляция должна защищать утеплитель и несущие конструкции крыши от атмосферных осадков и препятствовать проникновению влаги, конденсирующейся на покрытии. Для гидроизоляции кровли над мансардными помещениями используются пленки двух типов: при устройстве подкровельной гидроизоляции с двумя контурами вентиляции применяют пленки, обладающие гидроизолирующей способностью, в системах подкровельной гидроизоляции с одним вентзазором – диффузионные мембраны.
68
а |
б |
Рис. 4.1. Кровельный пирог:
а– вид сверху (гидроизоляция); б – вид изнутри (пароизоляция)
Внастоящее время на рынке представлено достаточное количество различных видов подкровельных пленок, обладающих различными свойствами и предназначенных для различных конструкций и для определенных режимов работы. Самая распространенная ошибка – использование подкровельных пленок не по назначению. При выборе материала должны учитываться все функциональные характеристики мембран, также необходимо соблюсти все рекомендации производителя по монтажу.
Рис. 4.2. Разрез кровельного пирога:
1 – пароизоляция; 2 – теплоизоляция; 3 – стропила; 4 – гидроизоляция; 5 – контробрешетка; 6 – обрешетка; 7 – кровельное покрытие
Практически все современные кровельные материалы надежно предохраняют дом от внешних осадков. Однако влага и конденсат могут проникать под любое кровельное покрытие. Излишняя влага приводит к ухудшению способности утеплителя удерживать тепло внутри помещения. В связи с этим в доме нарушаются условия теплового комфорта, создается парниковый эффект и появляется запах сырости. Помимо этого влага приводит к загниванию деревянных конструкций и образованию плесени, вызывает коррозию металлических конструкций, потерю несущей способности деревянных конструкций, короткие замыкания проводки.
Поэтому задача каждого кровельщика обеспечить надежную герметизацию кровли и её вентиляцию.
69
Излишняя влага может появиться в подкровельном пространстве в следующих случаях:
•неверный монтаж кровли (неграмотно выполненные примыкания, внутренние ендовы, затекания в случае капиллярного эффекта при малых уклонах кровли и т.п.);
•повреждение финишного покрытия;
•конденсация в результате возникновения «точки росы» на внутренней поверхности финишного покрытия как естественный и неотвратимый процесс;
•отсутствие или неграмотно реализованная подкровельная вентиляция в результате естественной абсорбции (впитывания) влаги деревянными конструкциями.
Для длительного эксплуатирования жилых помещений очень важным является вопрос сохранения оптимального уровня влажности, так как влага «наступает» со всех сторон, и изнутри, и снаружи. Внутри жилых помещений постоянно выделяется влага в результате жизнедеятельности людей, снаружи бушует природа, а внутри конструкции образовывается конденсат. Всех этих процессов нельзя избежать, но сохранить конструкции в оптимальном режиме влажности и добиться комфортных условий в доме возможно.
Для профилактики проблем, которые влечет излишняя влажность, необходимо поддерживать влагу в оптимальном режиме, для этого все конструкции должны быть герметично изолированы от внешней и внутренней влаги (пары, конденсат), быть вентилируемыми и обеспечивать выветривание застоявшихся влажных паров в замкнутых пространствах.
Основное назначение гидроизоляции – защита теплоизоляции и всех элементов кровельного пирога от возможного проникновения атмосферной влаги и безопасное удаление излишней влаги из-под кровельного пространства наружу. Чем больше паропроницаемость пленки, тем большее количество влаги может пройти через гидроизоляционную пленку на-
ружу. В современных высокотехнологичных гидроизоляционных пленках паропроницаемость достигает 3000 мл в сутки на м2. Пленка представляет собой мембрану с тысячами «дышащих» микроотверстий, позволяющих пропускать влагу в одну сторону и препятствовать ее попаданию в утеплитель.
Пароизоляция предназначена для защиты всех элементов кровельного пирога от проникновения влаги из помещения. Водяной пар, постоянно проходящий сквозь утеплитель, снижает общее сопротивление теплопередаче, а в деревянных конструкциях приводит к гниению и образованию плесени, в электроприборах и проводке – к замыканиям.
