ный станок для каналов для точного фрезерования вертикальных, горизонтальных и диагональных каналов; перфоратор, отбойный молоток и свёрла для точного сверления отверстий и для установки разводного щита; плоские стальные анкеры из листа нержавеющей стали толщиной от 0,75 мм для связки перегородок. В качестве креплений применяются дюбели и шурупы для крепления оконных рам, обивки стен, проводки и предметов обстановки.

Подготовка к укладке первого ряда кирпича. Фундамент стены должен быть ровным. Поэтому при выявлении уклона фундамента или поверхности перекрытия необходимо выровнять его раствором, начиная от самого высокого места поверхности основания. Если требуется произвести горизонтальную изоляцию от влаги, на затвердевший раствор следует положить слой изоляционного материала. Изоляционный материал должен быть хотя бы на 150 мм шире, чем предполагаемая толщина стены. Для проверки вертикального и горизонтального модуля кладки необходимо подготовить прямую оструганную рейку с насечками через каждые 125 мм. Длина рейки должна отвечать запроектированной высоте готовой стены (кратной 231 мм).

Кладка стен. Сначала укладывают керамические камни в углах стен. При этом обращают особое внимание на правильное расположение кармана для раствора или системы пазов и гребней с боков керамических камней. Угловые кирпичи соединяют шнуром-причалкой с наружной стороны кладки.

Наносят раствор постельного шва по всей ширине основания стены. Укладывают в свежий раствор кирпич за кирпичом впритык вдоль шнура (перевязка в паз и гребень обеспечивает правильную укладку кирпичей). Положение кирпичей следует проверять по уровню и рейке и поправлять с помощью резинового молотка. Керамические камни не должны выступать за фундамент или перекрытие более чем на 25 мм. Раствор постельного шва наносят по всей поверхности до наружных граней стены, он не должен выступать наружу, поэтому лишний раствор, вытекающий из постельного шва, убирают с помощью лопатки (рис. 9.7).

Карманы в вертикальных швах камней POROTHERM полностью заполняют раствором; на вертикальные швы раствор не наносится вообще. Перед нанесением раствора постельных швов под следующий ряд кирпича увлажняют верхнюю поверхность кирпичей последнего выложенного ряда. Консистенция кладочного раствора должна быть такой, чтобы раствор не затекал в вертикальные отверстия кирпичей.

Следующие ряды кирпичей укладывают описанным выше способом так, чтобы расстояние между вертикальными швами соседних рядов вдоль стены равнялось 125 мм. Высоту рядов кладки проверяют регулярно с помощью рейки, их вертикальность – с помощью уровня или отвеса. Рекомендуется также время от времени проверять правильность натяжения шнура.

201

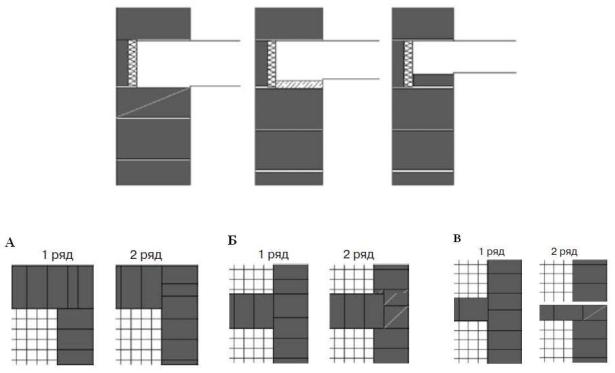

тальную часть анкера нужно вдавить в раствор постельного шва, а вертикальную часть – прикрутить с помощью шурупа и дюбеля к несущей стене.

Плоские анкеры из нержавеющей стали можно также крепить к стене непосредственно при её возведении (рис. 9.11), вмонтировав их в постельные швы в месте будущего присоединения перегородки. Дверные коробки выравнивают с помощью клинчатых кирпичей и фиксируют диагональными рейками. Перегородки присоединяют к коробкам с помощью раствора или изоляционной пены. Над коробкой вместо перемычки на слой раствора горизонтального шва можно положить два прута ребристой бетонной арматуры диаметром не более 8 мм с нахлёстом около 500 мм по обеим сторонам коробки.

Рис. 9.11. Соединение перегородок и несущих стен с помощью анекров

Пространство между последним рядом перегородки и потолком заполняют раствором. Если пролёт перекрытия превышает 3,5 м, это пространство заполняют сжимаемым материалом из-за возможного движения перекрытия.

Углы перегородок соединяют так же, как и у других стен. Выступающие в углах или проёмах гребни отбивают мастерком, а пазы заполняют раствором. Устройство и размер вертикальных, горизонтальных или диагональных каналов для прокладки труб устанавливается нормами Евроко-

да 6 (ENV П CSN 1996-1-1).

Погодные условия. Кирпичи POROTHERM необходимо защищать от влаги, причём достаточную защиту обеспечивает целостная полиэтиленовая упаковка. Температура окружающей среды при кладке, застывании и затвердении раствора не должна ни днём, ни ночью падать ниже 5 °C, так как в противном случае могут нарушиться химические процессы, проходящие в растворе, и растворы могут не приобрести тех свойств, которые были заявлены производителем. При кладке нельзя использовать замерзшие кирпичи, т.е. кирпичи, на поверхности которых есть снег или лёд.

Принципиально необходимо защищать готовую стену от намокания, так как в вертикальных отверстиях дырчатых кирпичей скапливаться вода, которая долго сохнет. Особенно важно закрыть верхнюю поверхность стен и подоконников влагонепроницаемыми покрытиями, которые пре-

204

пятствуют вымыванию из швов раствора и легкорастворимых веществ, например, извести, а также образованию налёта.

Выполнение каналов и ниш. Каналы и ниши не должны снижать стабильность стены и не должны проходить по перемычкам или другим частям конструкции, встроенным в стену. Размеры вертикальных пазов и ниш в кладке, допустимые без дополнительной оценки по статическому расчёту, приведены в табл. 9.4. Горизонтальные и косые каналы нежелательны. Если их невозможно избежать, то они должны находиться на расстоянии не менее 1/8 высоты помещения от нижней или верхней поверхности перекрытия. Если один из показателей превышает значения, указанные в таблице, то прочность стены на сжатие, при изгибе и сопротивление сдвигу нужно проверить расчётом.

Т а б л и ц а 9.4

Размеры горизонтальных каналов и ниш в кладке, допустимые без расчётов

Максимальная глубина канала или ниши включает глубину любого отверстия, сделанного при устройстве канала или ниши. Что касается дополнительно пробиваемых вертикальных каналов, поднимающихся над уровнем перекрытия не более чем на 1/3 высоты помещения, допустима глубина до 80 мм и ширина до 120 мм в случае, если толщина стены больше или равна 225 мм. Расстояние по горизонтали между соседними каналами или каналом и нишей или отверстием должно быть не меньше 225 мм. Расстояние по горизонтали между двумя соседними нишами, расположенными по одной или по обе стороны стены, должно в два раза превышать ширину большей ниши. Общая ширина каналов и ниш не должна превышать длину стены, умноженную на 0,13.

У стен толщиной более 115 мм допускается канал толщиной на 10 мм более обычного, если он выпиливается на необходимую глубину с помощью специального оборудования. Если каналы выпиливаются с помощью специального оборудования, то каналы с двух сторон стены можно углу-

205

бить на 10 мм только в случае, если толщина стены не меньше 225 мм. Ширина каналов не должна быть больше, чем 1/2 толщины остающейся стены.

Ручное выдалбливание каналов в кирпичной кладке с помощью молотка и зубила медленное и трудоёмкое. Для снижения трудоёмкости и ускорения работ рекомендуется использовать специальное электрическое оборудование для штробления каналов.

9.2.3. POROTHERM ПЕРЕМЫЧКИ

POROTHERM-перемычки хранятся на открытом ровном и сухом месте (с хорошим водоотводом). Перемычки складываются на деревянные бруски так, чтобы они не слишком деформировались под собственным весом (из-за слишком большого расстояния между брусками или бруска от конца перемычки), или хранятся прямо на поддонах в полиэтиленовой упаковке производителя. Нельзя складывать перемычки вперемешку с поддонами или пакетами. Максимальная высота сложенных перемычек не должна превышать 3,0 м.

При перевозке автотранспортом или в вагонах необходимо соблюдать такие же правила, что и при хранении. В автомобиле перемычки необходимо закрепить, чтобы избежать их сдвига при транспортировке, и складывать рядами в зависимости от высоты бортов, грузоподъёмности транспортного средства, состояния дорожного покрытия и т.п. В зимнее время необходимо защищать перемычки от воздействия погодных условий.

POROTHERM-перемычки 21,9. POROTHERM-перемычки 21,9 ук-

ладываются на кладку узкой стороной (вертикально) на цементный раствор и с внешней стороны опор скрепляются друг с другом с помощью гибкой проволочной стяжки, препятствующей опрокидыванию. При применении подъёмного устройства необходимую комбинацию перемычек (в случае периметральной кладки с изоляционными материалами) лучше составить на полу на двух прокладках, стянуть достаточно прочной проволокой, поднять за проволоку и уложить на стену на заранее подготовленный слой раствора. Для корректировки высоты рекомендуется использовать деревянные клинья.

При укладке POROTHERM-перемычки 21,9 на кладку необходимо учитывать установленную минимальную длину опирания: перемычки длиной до 1750 мм –125 мм; длиной 2000 и 2250 мм – 200 мм; 2500 и более – 250 мм (рис. 9.12, 9.13).

Перемычки ни в коем случае нельзя укладывать на распиленные или рассеченные кирпичи или на выравнивающие кирпичи. В месте опоры можно использовать только целые кирпичи или предлагаемые производителем половинчатые кирпичи.

206

На этапе возведения стены над перемычками перемычки могут слишком прогибаться или проломиться. Перед началом таких работ равномерно укрепляют все перемычки временными опорами (например, деревянными опорами и клиньями) так, чтобы расстояние между опорами или опорой и несущей стеной не превышало 1 м (рис. 9.14, 9.15). После установки опор, тщательного очищения поверхности перемычек и основательного увлажнения над ними можно возводить кладку или бетонировать. При кладке стены над перемычками нужно нанести раствор на все постельные и стычные швы, даже если используются кладочные блоки для периметральной кладки с высоким термическим сопротивлением, у этих блоков обычно раствор на вертикальные стычные швы не наносится.

Постельные швы с пустотами без цемента недопустимы. Кладку над перемычками нужно осуществлять тщательно. Минимальная толщина постельного и стычного шва – 10 мм, минимальная прочность используемого раствора – 2,5 МПа. Для кладки над перемычками – зоны распора – можно использовать обожжённые, силикатные, бетонные кирпичи и блоки, поперечная прочность которых составляет в среднем хотя бы 2,5 МПа, а по отдельности – хотя бы 2,0 МПа. Кладка над перемычками должна быть правильно перевязана – у перемычки, состоящей из элементов разных типов, нужно использовать тычковую перевязку с нахлёстом в направлении кладки не менее 0,4 высоты использованных кирпичей или блоков. При бетонировании зоны распора замоноличенной перемычки рекомендуется использовать бетон не ниже класса B15.

Опоры перемычек можно снять только после затвердения раствора или бетона, т.е., как правило, через 7-14 дней. Всю нагрузку от сборных конструкций перекрытий или опалубки монолитных конструкций перекрытий нужно вынести с перемычек на самостоятельные опоры, пока зона распора замоноличенной перемычки не затвердеет.

Перемычки нужно оштукатурить не позднее заключительного этапа строительства. Перемычки POROTHERM 11,5 и 14,5 не подходят для ре-

208

конструкции зданий в качестве несущих элементов, подводимых под существующую кладку.

Перемычки POROTHERM RОNО. Эти перемычки для наружных рулонных жалюзи состоят из двух частей – внутренней несущей перемычки RONO А и наружной перемычки под рулонные жалюзи RONO В. Обе части используются одновременно вместе с уложенным над ними поясом жёсткости и перемычками POROTHERM 23,8 в качестве полноценных несущих элементов с коробом под наружные жалюзи над оконными и дверными проёмами. Перемычки подходят для стен толщиной от 380 до 440 мм. После укрепления пояса жёсткости он несёт статическую нагрузку как неразрезная балка, а потому перемычки имеют высокую несущую способность при любых пролётах, они служат идеальной основой под штукатурку и делают возможным монтаж и замену жалюзи. Размер короба под жалюзи (175×150 мм) позволяет производить монтаж жалюзи в проёмах высотой до 2750 мм.

Пульт управления жалюзи можно поместить либо непосредственно на оконную раму, либо на стену возле откоса проёма. При размещении пульта жалюзи на оконной раме длина перемычки берётся в зависимости от отверстия в свету проёма. Если управление размещено на стене, то нужно использовать перемычки на 250 мм длиннее, чем нужно согласно отверстию в свету проёма. Перемычка RONO В для рулонных жалюзи с «удлинённой» частью короба на жалюзи устанавливается на ту сторону проёма, где будет помещён пульт управления. Минимальная длина опирания перемычек такая же, как у перемычек POROTHERM.

Перемычки ни в коем случае нельзя укладывать на распиленные или рассеченные кирпичи или на выравнивающие кирпичи. В месте опоры можно использовать только целые кирпичи или предлагаемые производителем половинчатые кирпичи.

Способ встраивания (монтажа) перемычек. Перемычки RONO

можно перемещать с помощью петель, вмонтированных на торцах перемычек. Перемычки RONO укладываются на слой цементного раствора – несущая перемычка RONO А – по внутреннему краю, а перемычка под жалюзи RONO В – по наружному краю периметральной стены. Составную перемычку необходимо подпереть с помощью монтажных опор: RONO A – под каждой потолочной балкой, уложенной на перемычку, RONO В – вдоль перемычки до 2500 мм, т.е. одну опору посередине, и ещё две – в промежутках, равных 1/3 длины. Между перемычками вертикально укладывается теплоизоляционный материал такой толщины, чтобы полностью заполнить пространство между перемычками (в стенах толщиной 440 мм между перемычками RONO укладывается POROTHERMперемычка 23,8). На подготовленные таким образом перемычки укладывается конструкция перекрытия, состоящая из керамобетонной балки и

209

кирпичных вкладышей. В месте укладки потолочных балок на перемычку RONO А с перемычки нужно убрать мешающую арматуру, чтобы можно было уложить балки на перемычки. При устранении арматуры несущая способность не снизится, так как перемычка укреплена арматурами в два раза сильнее, чем это необходимо по статическим расчётам.

После укладки потолочных вкладок MIAKO по наружному краю стены над перемычкой RONO В укладывается POROTHERM-перемычка 23,8 такой же длины, а внутрь помещается вертикальный теплоизоляционный материал. Между изоляцией и торцами потолочных балок на пруты из нержавеющей стали (арматуру) нанизывается горизонтальная теплоизоляция, если перемычка RONO В такой арматурой оснащена (длина перемычки 1750-3250 мм). Арматура, выходящая из перемычек RONO А, конструктивно перевязывается с арматурой пояса жёсткости, который является частью плиты перекрытия, в месте её укладки на вертикальную несущую конструкцию, и весь стык заливается бетоном класса не ниже В 20 вместе с плитой перекрытия. Таким способом обеспечивается полноценная несущая способность составной перемычки под жалюзи.

Монтажные опоры можно убрать только после того, как бетон конструкции перекрытия достигнет установленной нормами твёрдости, соответствующей классу бетона. К арматуре пояса жёсткости над перемычками для жалюзи RONO предъявляются дополнительные требования.

9.2.4. ШТУКАТУРНЫЕ РАБОТЫ

Керамические камни POROTHERM предназначены исключительно для оштукатуренной кладки. На кладку из крупноформатных керамических блоков POROTHERM для создания поверхности под окраску рекомендуется использовать либо лёгкие штукатурки с водоотталкивающим слоем, либо обычные штукатурки, армированные сеткой. Можно использовать лёгкие грунтовочные штукатурки BAUMIT, KNAUF MTI-1 и Рrofi MUП-L. Теплопроводность этихштукатурок составляет0,20-0,40 Вт/(м K).

Компанией WIENERBERGER совместно с компанией Baumit разработаны лёгкий раствор для кладки и лёгкая штукатурка для наружных стен POROTHERM TO (термоштукатурка), а также накрывочная штукатурка POROTHERM UNIVERSAL, предназначенная для использования в качестве водоотталкивающего верхнего слоя поверх лёгкой штукатурки

POROTHERM TO. Штукатурку POROTHERM UNIVERSAL можно при-

менять в качестве однослойной внутренней штукатурки прямо на кладку из камней POROTHERM.

Разработав эти два вида штукатурки вместе с лёгким раствором для наружных стен, компания WIENERBERGER расширила комплексную систему керамических камней до уровня кладочной системы, чем упро-
