11. Кассетно-конвейерная технология изготовления ЖБИ
Изделия для жилищно-гражданского строительства – панели наружных и внутренних стен, перекрытий, лестничные марши и площадки, объемные элементы и т.д. – в основном изготавливают на поточно-агрегатных, конвейерных, кассетно- стендовых технологических линиях.
Для изготовления сплошных плитных конструкций наибольшее распространение получили кассетно-стендовые линии.
Кассетно-стендовый способ производства имеет ряд недостатков:
-применение наиболее подвижных смесей;
-перерасход цемента;
-изделия имеют неравномерную прочность по высоте.
Эти недостатки можно устранить при изготовлении изделий на кассетно- конвейерной технологической линии

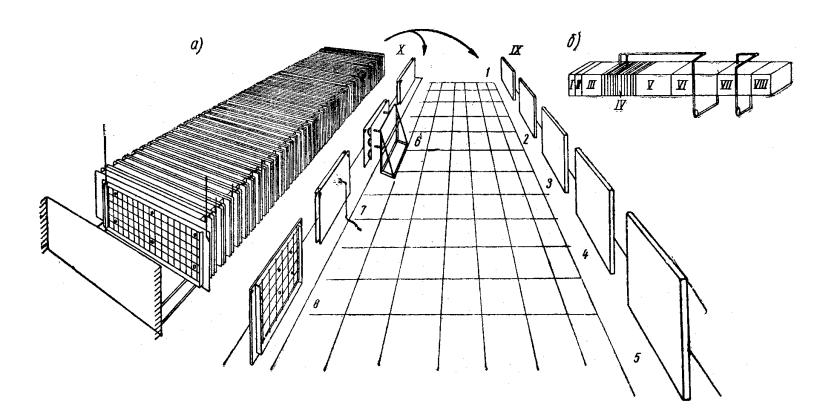

Кассетная установка непрерывного действия
а) схема установки; б) схема прогрева и охлаждения изделий
I – зона наращивания пакета; |
1 |
– чистка; |
II – зона формования; |
2 |
– набрызг, затирка; |
III – зона предварительной выдержки; |
3 |
– сушка; |
IV – зона подъема температуры до 100 град. С; |
4 |
– шлифовка; |
V, VI – зона изотермической выдержки; |
5 |
– шпаклевка; |
VII – зона охлаждения; |
6 |
– механическая чистка щитов; |
VIII – зона распалубки; |
7 |
– смазка щитов; |
IX – линия отделки панелей; |
8 |
– установка арматурного каркаса |
X – линия подачи разделительных стенок |
и закладных деталей |
|
Схемы кассетно-конвейерных линий

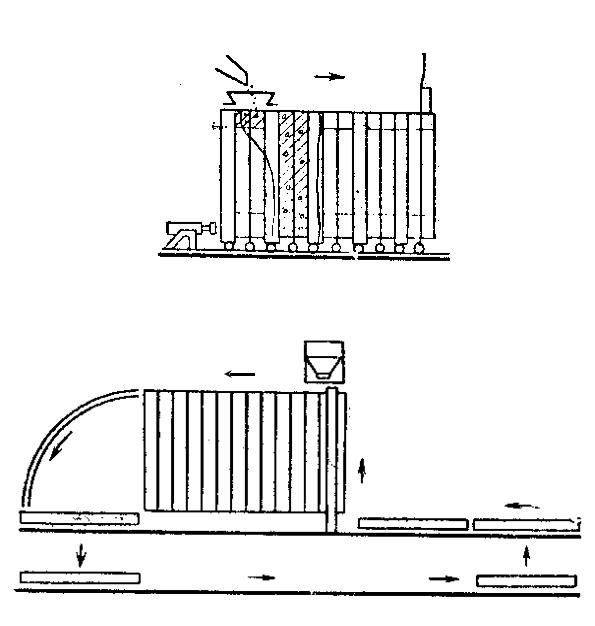

Кассетно-шаговый конвейер
Вертикально-замкнутая линия

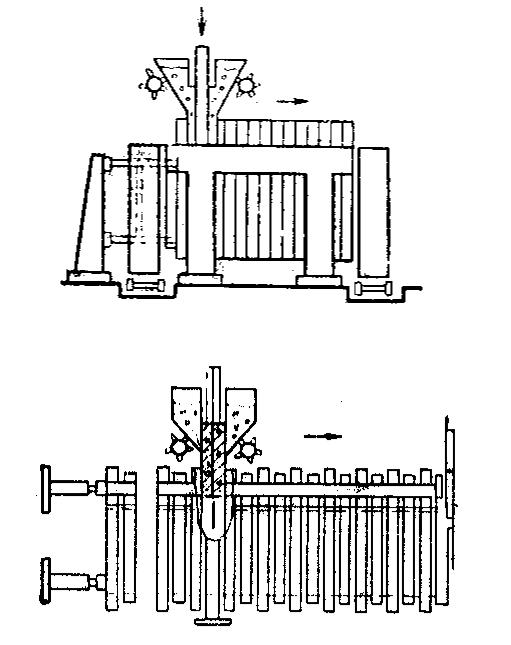

Линии с подвижными щитами

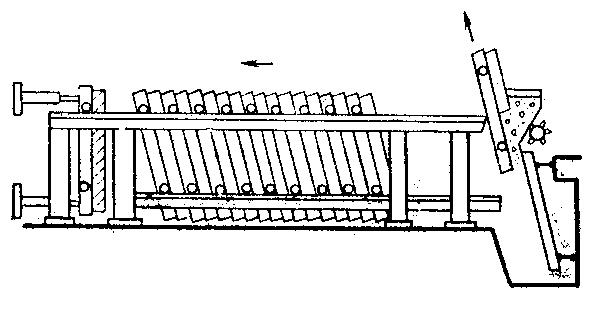

Линия наклонного формования

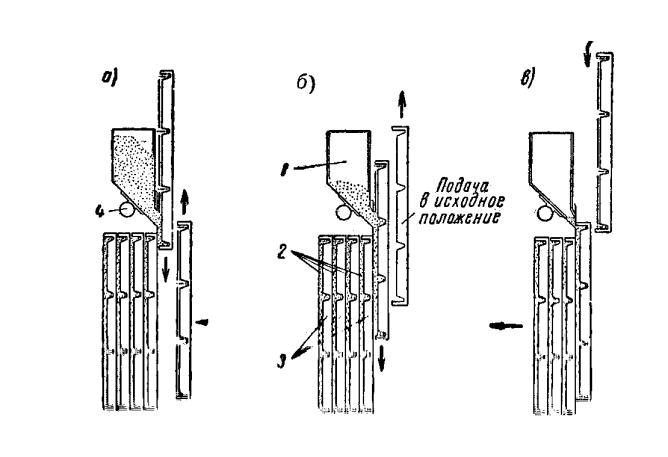

Схема изготовления изделий методом «подвижных щитов»
а) начало формования; б) заполнение формовочного отсека; в) конец формования
1 – формующий бункер; 2 – отформованные изделия;
3 – опалубочные щиты; 4 – вибратор
Формование изделий методом «подвижных щитов»
Бетонная смесь укладывается и уплотняется последовательно в одном отсеке на стационарном посту
К формовочному посту подается подготовленный (почищенный, смазанный) отсек с арматурой
Бетонная смесь укладывается сразу на всю ширину панели
Бетонная смесь уплотняется вибратором, установленном на посту формования
При постепенном опускании щита бетон наращивается слоями по всей высоте изделия
После опускания очередного щита с отформованным изделием весь пакет форм (щитов) перемещается на один шаг гидравлическим толкателем
Первый щит выдвигается с готовым изделием (то есть прошедшим тепловую обработку)
Изделие распалубливается, а щит последовательно передается на посты чистки, смазки, армирования, формования
При данном способе целесообразно применять умеренно жесткие бетонные смеси

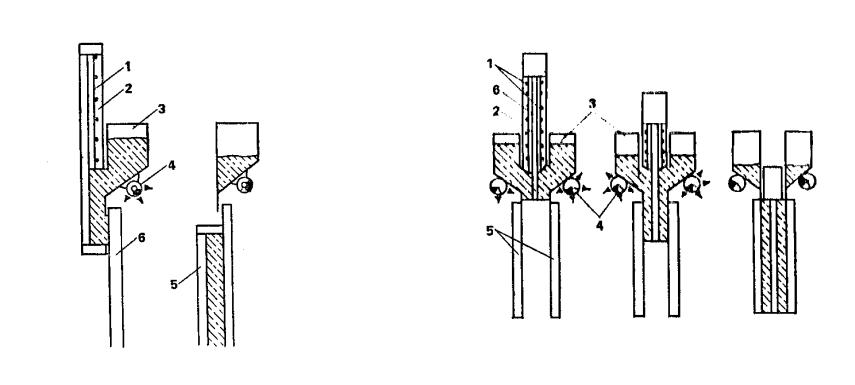

Схема одностороннего и двустороннего формования изделий методом «подвижных щитов»
1 – арматура; 2 – бортоснастка; 3 – вибробункер;
4 – вибратор; 5 – щит; 6 – форма
