3.9.2. Характеристики радиальных вентиляторов
Согласно уравнению Эйлера зависимость теоретического полного
давления PVT от производительности Q представляет собой прямую ли-
нию, причем в графике с координатами PV Q эта прямая должна брать
свое начало не от нуля, а от точки на ординате PV, отстоящей от абсциссы
Qна отрезок, по величине соответствующий 2
Направление этой прямой в координатах PV Q будет зависеть от
формы лопаток колеса (рис. 3.46). Так, у вентиляторов с лопатками, за-
гнутымивперед,сувеличениемрасходавоздухатеоретическоедавление
растет, и прямая линия поднимается вверх. У вентиляторов с радиально
оканчивающимися лопатками эта прямая параллельна оси абсцисс и у
вентиляторов с лопатками, загнутыми назад, падает с увеличением Q
Фактическое давление, создаваемое вентилятором, оказывается
меньше теоретического (рис. 3.46), определенного с учетом конечного
числа лопаток. Это объясняется тем, что внутри самого нагнетателя имеются потери давления, связанные с условиями входа потока в рабочее колесо, потерями в самом лопастном колесе и потерями за рабочим ко-
лесом. Однако указанное выше отличие, свойственное различным фор-
мам лопаток, сохраняется. Типичные кривые давления и потребляемой
мощности радиальных вентиляторов с лопатками, загнутыми вперед и
назад, представлены на рис. 3.47.

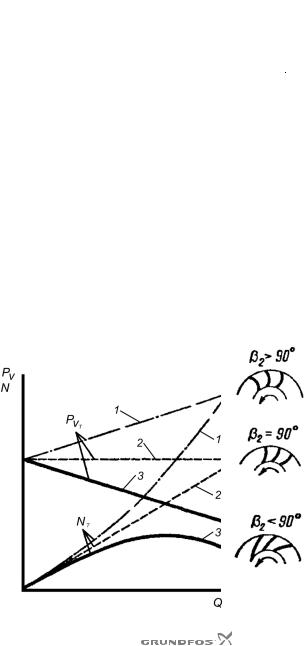

Рис. 3.46. Теорети-
ческие характерис
тики радиальных
вентиляторов при
различных углах уста
новки лопаток
1 – с лопатками, за-
гнутыми вперед; 2 – с
радиально оканчива
ющимися лопатками;
3 – с лопатками,
загнутыми назад
Генеральный спонсор – |
119 |
Учебная библиотека АВОК Северо-Запад
Рис. 3.47. Действительные характеристики радиальных вентиляторов при различных
углах установки лопаток
а –кривые полного давления и потребляемой мощности у вентилятора с лопатками, загнутыми вперед; б – то же, с лопатками, загнутыми назад
У вентилятора с лопатками, загнутыми вперед, при увеличении
производительности давление вначале увеличивается, а потом незна
чительно снижается; у вентиляторов с лопатками, загнутыми назад, с
увеличением производительности давление падает значительно резче,
и вентилятор с радиально оканчивающимися лопатками занимает в этом
отношении промежуточное положение. Таким же образом отличаются друг от друга и кривые потребляемой мощности у вентиляторов с раз-
личными лопатками (рис. 3.47).
От вида лопаток зависит также КПД радиальных вентиляторов: вен-
тиляторы с лопатками, загнутыми вперед, уступают по значению КПД вентиляторам с лопатками, загнутыми назад. Вентиляторы с радиально
оканчивающимися лопатками занимают промежуточное положение
Анализ характеристик вентиляторов с различными углами установ-
ки лопаток приводит к следующим выводам
1. Вентиляторы с лопатками, загнутыми назад.
Потребляемая мощность при увеличении производительности по
сравнению с расчетной возрастает незначительно, остается неизменной или даже снижается. Давление при этом уменьшается, что является
преимуществом лопаток этой формы. Вентиляторы, имеющие рабочие
колеса с лопатками такой формы, характеризуются высоким КПД, полу-
чаемым в результате небольших потерь срыва в межлопастных каналах, и небольшим шумообразованием.
120 |
Генеральный спонсор – |
Учебная библиотека АВОК Северо-Запад
2. Вентиляторы с радиально оканчивающимися лопатками.
Преимущества – небольшие потери на трение в межлопастных ка-
налах; высокие коэффициенты давления и сравнительно высокие значения КПД. К недостаткам этих лопаток относятся значительное увеличе-
ние потребляемой мощности при увеличении производительности, что
вызывает перегрузку электродвигателя и усиление шума. Вентиляторы с лопатками такой формы находят применение в системах пневмотран-
спорта
3. Вентиляторы с лопатками, загнутыми вперед.
Преимуществом нагнетателей с лопатками, загнутыми вперед, яв-
ляются высокие давления и большие производительности. При этом окружная скорость меньше, чем при лопатках любых других форм. Это позволяет применять рабочие колеса небольших размеров и создавать
экономически выгодные конструкции. Недостатки этих нагнетателей со-
стоят в крутом подъеме характеристики потребляемой мощности, что создает опасность перегрузки электродвигателя, небольших КПД и по-
явлении значительного шума при высоких окружных скоростях
Следует отметить, что за пределами рабочего участка характеристики, т.е. при < 0,9 , может не обеспечиваться устойчивая работа
вентилятора
Вентилятор с лопатками, загнутыми назад:
– рабочей области характеристики соответствуют такие условия течения, при которых лопатки обтекаются потоком практически безотрывно; вентилятор работает устойчиво, имеет наибольшие значения КПД и
минимальные уровни шума
– при увеличении производительности за пределами рабочей области появляется и постепенно усиливается отрывное течение вблизи передней поверхности лопатки рабочего колеса. В этой области аэроди-
намическаяхарактеристикакрутопадает,сувеличениемпроизводитель
ности КПД вентилятора быстро снижается. Появляется дополнительный
шум вентилятора, связанный со случайным во времени процессом вих-
реобразования на передних поверхностях лопаток колеса, который так-
же усиливается с повышением производительности
– при уменьшении производительности за пределами рабочей об-
ласти появляется и постепенно усиливается отрывное течение возле за
дней поверхности лопатки рабочего колеса; КПД вентилятора начинает достаточно быстро снижаться. Появляется дополнительный шум венти-
Генеральный спонсор – |
121 |
Учебная библиотека АВОК Северо-Запад
лятора, связанный со случайным во времени процессом вихреобразова-
ния на задних поверхностях лопаток колеса, который также усиливается
со снижением производительности
– в области малых производительностей часть межлопаточных каналов рабочего колеса блокируется отрывными зонами полностью, и
через них отсутствует течение. Остальная часть межлопаточных каналов
содержит как отрывные зоны, так и зоны активного течения. Течение становится неустойчивым, и такой режим характеризуется периодическим
по окружности чередованием разных зон. Это явление называется вра-
щающимся срывом. На аэродинамической характеристике вращающий-
ся срыв проявляется некоторым провалом давления, значительным сни
жением КПД и сопровождается повышенным низкочастотным шумом.
В сетях определенной конфигурации, при большом снижении производительности возможно возникновение режима интенсивных колебаний
производительности и давления вентилятора во времени с низкой час-
тотой. Это явление носит название помпаж – резонансный процесс низ-
кочастотных продольных (поршневых) колебаний столба воздуха во всей
сети целиком, включая вентилятор. В вентиляторах низкого и среднего
давления он не носит разрушительного характера, а сопровождается
еще большим по сравнению с вращающимся срывом усилением низкочастотного шума и некоторым повышением вибраций. В вентиляторах
высокого давления помпаж может создавать значительные механичес
кие колебания вентилятора и сильный низкочастотный шум, он может
даже приводить к поломкам вентилятора
Вентилятор с лопатками, загнутыми вперед: при уменьшении
производительности за пределами рабочей области углы входа потока
в колесо уменьшаются, интенсивность отрывных зон на задней сторо-
не лопаток увеличивается. Это приводит к снижению полного давления
и КПД вентилятора, возрастает его шум. При дальнейшем снижении
производительности сильно увеличиваются размеры отрывных зон на
лопатках, они начинают перекрывать межлопаточные каналы, и возника
ет вращающийся срыв. Поток отрывается от переднего диска рабочего
колеса, и отрывная зона занимает существенную часть ширины колеса,
увеличивающуюся при уменьшении производительности. В спиральном корпусе возникает отрыв потока от внутренней поверхности языка вдоль спирали и вдоль передней стенки спирального корпуса около переднего
диска рабочего колеса. Это приводит к провалу давления на аэродина-
