1.Комплект конструкторской документации
Комплект конструкторской документации курсового проекта должен содержать следующие документы:
пояснительную записку;
электрическую функциональную схему устройства;
электрическую принципиальную схему (схемы);
перечень элементов к электрической принципиальной схеме;
чертеж конструкции устройства.
1.1. Структура и оформление пояснительной записки
Пояснительная записка должна иметь объем 15-20 листов писчей бумаги формата А4 (210х297мм).
Пояснительная записка должна быть отпечатана через полтора интервала одинаковым шрифтом на одной стороне листа. Рекомендуемый шрифт – Courier, размер 12 пт. С левой стороны листа необходимо оставлять поле для подшивки. Не рекомендуется использовать для подшивки пояснительной записки скоросшиватель.
Пояснительная записка должна содержать следующие разделы:
титульный лист (см. Приложение 2);
оглавление, содержащее название всех разделов записки с указанием соответствующих им страниц;
задание на курсовой проект;
введение, в котором должно быть всесторонне проанализировано задание и определены возможные пути для его выполнения известными способами и техническими средствами;
разработка и расчет электрической структурной и (или) функциональной схемы устройства;
разработка и расчет элементов электрической принципиальной схемы, включая перечень элементов (см. Приложение 4);
разработка конструкции устройства или его узла;
заключение;
список использованной литературы.
На каждом листе пояснительной записки (кроме титульного) должна быть выполнена рамка формата. Она наносится на расстоянии 20 мм от левого края листа и на расстоянии 5 мм от всех остальных краев.
В нижней части листа «Оглавление» должна быть выполнена основная надпись по установленной форме (см. Приложение 3).
1.2.Требования к оформлению конструкторской документации курсового проекта
Чертежи конструкторских документов выполняются на форматах А3, А4 с применением компьютерных средств или чертятся на ватмане в полном соответствии с требованиями ЕСКД.
Допускается брошюровать чертежи с пояснительной запиской курсового проекта.
2.Выбор и расчет функциональной схемы сэу
2.1.Электрическая структурная схема управляющего устройства
2.2. Электрическая функциональная схема блока питания управляющего устройства
На рис. 2.1.1.показан пятиканальный сетевой блок питания. В задании на курсовой проект число выходных каналов блока не превышает двух. Такое количество каналов, как показала практика, достаточно для оптимального объема расчетов и проектных работ.
В соответствии с исходными данными задания на разработку двухканального электронного блока питания определяем состав его электрической функциональной схемы.
Схема должна включать:
-силовой трансформатор;
-два выпрямителя на полупроводниковых диодах;
-два сглаживающих фильтра, построенные на конденсаторах большой емкости;
-два компенсационных стабилизатора напряжения.
Каждая схема компенсационного стабилизатора содержит регулирующий транзистор, усилитель постоянного тока и резистивный датчик, выполняющий одновременно функции задатчика выходного напряжения.

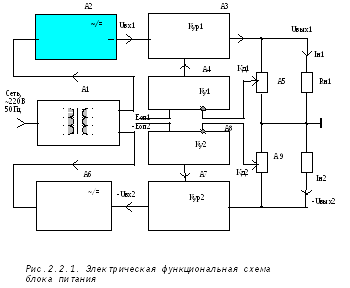

Один из возможных вариантов электрической функциональной схемы блока питания представлен на рис.2.1. Схема включает следующие блоки:
А1-силовой трансформатор;
А2,А6-выпрямители с фильтрами;
А3,А7-регулирующие транзисторы;
А4,А8-усилители постоянного тока;
А5,А9-датчики обратной связи, совмещающие функции задатчиков выходного напряжения.
