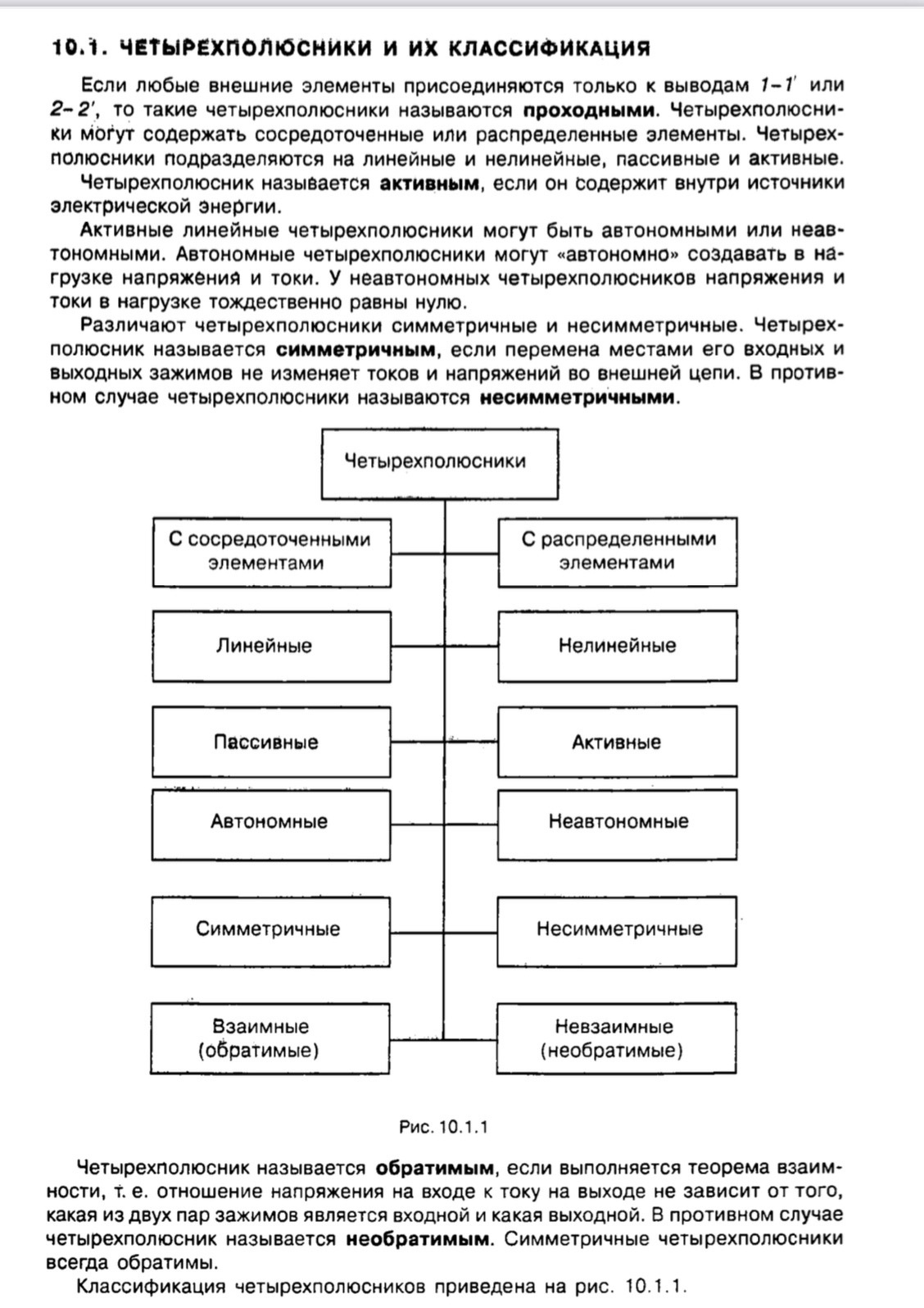

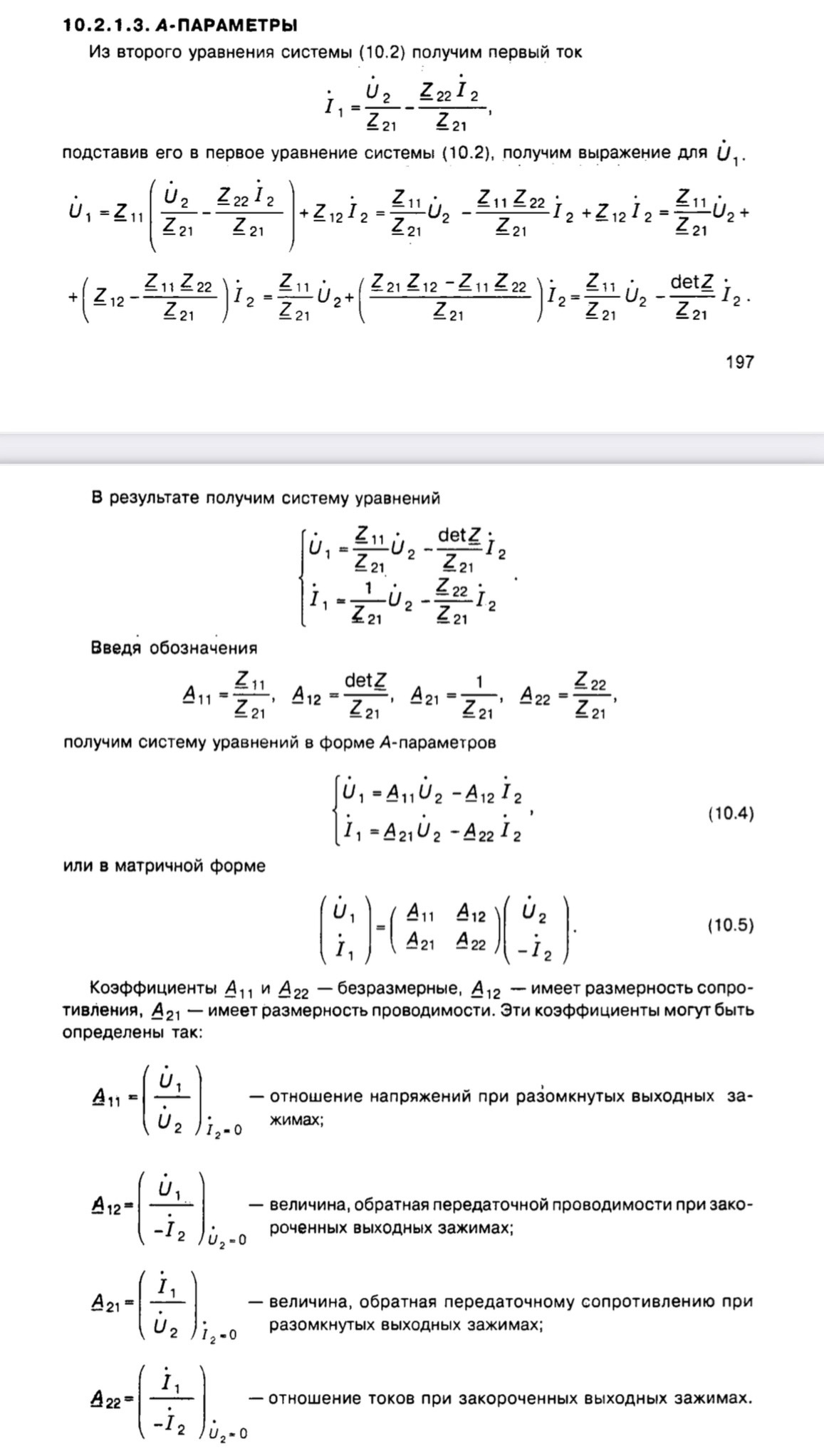

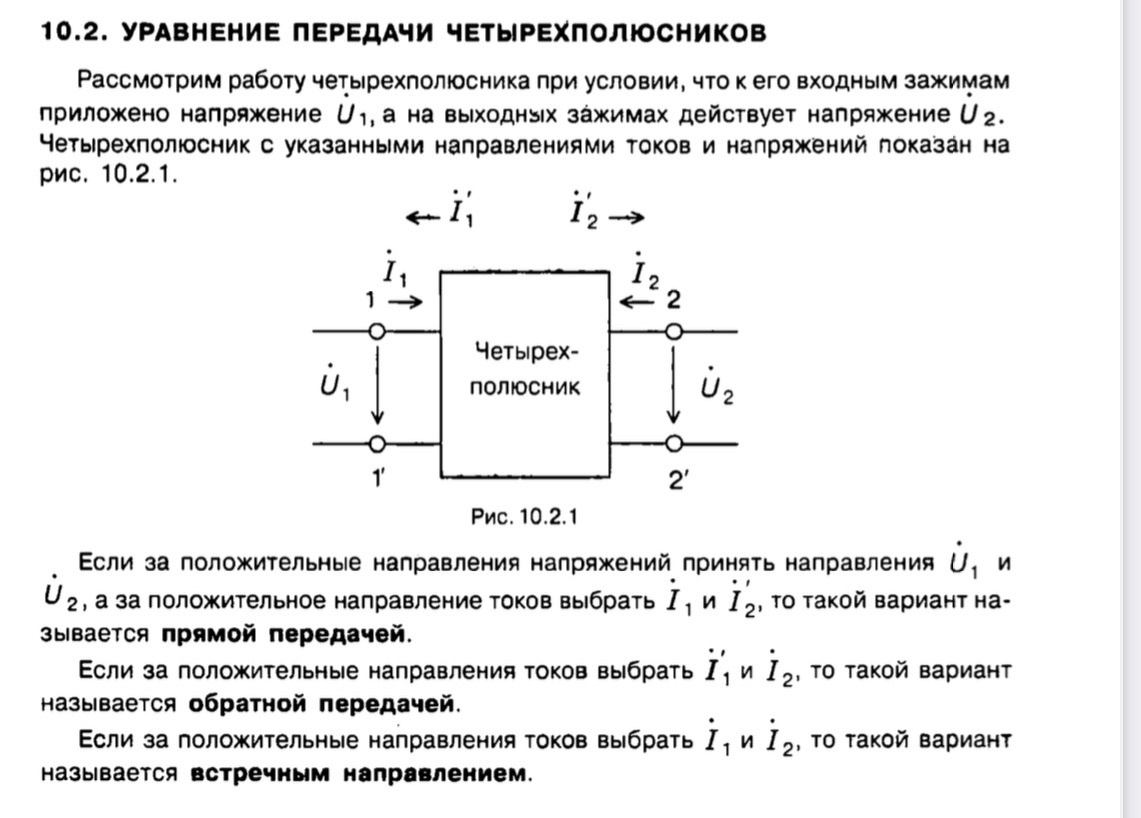

35. Четырехполюсники. Схемы включения. А -параметры.

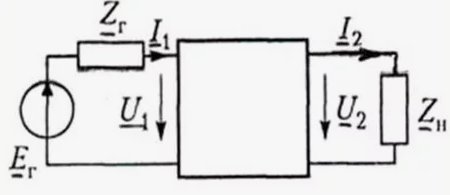

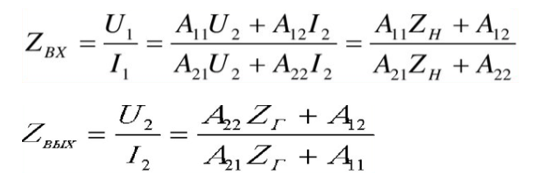

36. Четырехполюсники. Входное и выходное сопротивление.

37. Нелинейные элементы. Вольт-амперные характеристики. Вольт-амперная характеристика лампы накаливания.

1)Электрическая цепь нелинейная, если она содержит хотя бы один нелинейный элемент, т. е. такой элемент, ток и напряжение на зажимах которого связаны нелинейно.

В зависимости от вида вольтамперной характеристики,различны нелинейные элементы симметричной и несимметричной характеристики. Условия работы нелинейных элементов с симметричной характеристикой не меняются при перемене знака тока и напряжения одновременно. Режим работы нелинейных элементов с симметричной характеристикой зависит от изменения знака тока к напряжению на зажимах.

2)Вольтамперная характеристика (ВАХ) — график зависимости тока, проходящего через двухполюсник, от напряжения на этом двухполюснике. Вольтамперная характеристика описывает поведение двухполюсника на постоянном токе.

3)Основным элементом лампы накаливания является вольфрамовая нить. При пропускании через неё тока, нить раскаляется до высоких температур, излучая свет. При этом сопротивление линейно возрастает с повышением температуры. Поэтому ВАХ лампы накаливания оказывается нелинейной (рис. 2).

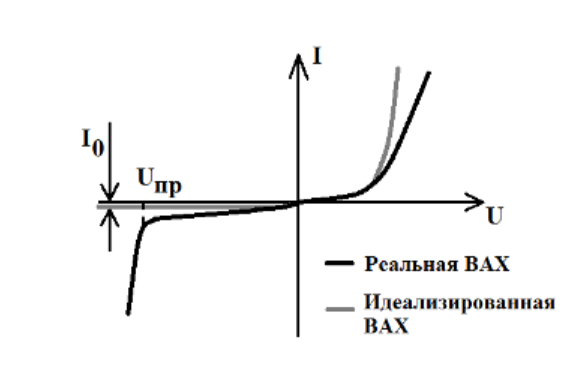

38. Нелинейные элементы. Вольт-амперные характеристики. Вольт-амперная характеристика полупроводникового диода.

Вольт-амперные характеристики описывают зависимость тока через элемент электрической цепи от напряжения, приложенного к этому элементу. Нелинейные элементы, такие как полупроводниковые диоды, имеют нелинейную вольт-амперную характеристику из-за их особенностей.

Полупроводниковый диод — это нелинейный элемент, который обладает следующей вольт-амперной характеристикой:

- При прямом смещении (положительное напряжение на аноде относительно катода) полупроводниковый диод имеет низкое сопротивление и пропускает ток без значительных потерь. Этот режим называется прямым смещением.

- При обратном смещении (отрицательное напряжение на аноде относительно катода) полупроводниковый диод имеет высокое сопротивление и практически не пропускает ток. Этот режим называется обратным смещением.

39. Нелинейные элементы. Вольт-амперные характеристики. Вольт-амперная характеристика стабилитрона.

Вольт-амперная характеристика стабилитрона - это график, который показывает зависимость тока, протекающего через стабилитрон, от напряжения, поданного на его выводы. Стабилитрон (или Zener-диод) - это специальный тип полупроводникового диода, который предназначен для стабилизации напряжения. Главной особенностью стабилитрона является его способность работать в режиме обратного пробоя и поддерживать постоянное напряжение на своих выводах при определенном обратном напряжении.

На вольт-амперной характеристике стабилитрона обычно выделяется зона обратного пробоя (полное напряжение пробоя), где ток через стабилитрон начинает повышаться внезапно при достижении такого напряжения. В этой зоне стабилитрон поддерживает постоянное напряжение на своих выводах и по сути "стабилизирует" напряжение.

Вольт-амперная характеристика стабилитрона обычно имеет следующий вид:

- При обратном напряжении ниже напряжения пробоя стабилитрон имеет высокое сопротивление и практически не пропускает ток.

- При достижении напряжения пробоя стабилитрон начинает пропускать значительный ток при почти постоянном напряжении на выводах.
