Лабораторная работа №16
по курсу «Теория электрических цепей»
на тему: «Исследование на ЭВМ резонансных явлений в пассивном и активном последовательном колебательном контуре»
ПОЖАЛУЙСТА ОЗНАКОМЬТЕСЬ с ТЕОРИЕЙ ПО ЛАБЕ ЗАХАРОВ ОЧЕНЬ ХОРОШИЙ ПРЕПОДАВАТЕЛЬ
НЕ ПОДВОДИТЕ МЕНЯ И НЕ РАЗАЧАРОВЫВАЙТЕ ЕГО
Москва 202
Содержание
1. Предварительный расчет 5
1.1 Графики предварительного расчета 5
2. Эксперимент 7
3. Контрольные вопросы: 12
Цель работы
С помощью программы Micro-Cap исследовать характеристики одиночного последовательного пассивного и активного колебательного контура при различных добротностях.
Ход выполнения
Из условия резонанса напряжений в последовательном пассивном колебательном контуре, записывается в виде: Im(ZВХ).
Где комплексное входное сопротивление контура:
Zвх
=
= R+ j(L
-
);
Из этого условия, можно выразить резонансную частоту:
0L
-
= 0
0=
= 0;
0
=2
f0
– угловая частота;
f0
=
– резонансная частота;
=
– характеристическое сопротивление;
Q=
– добротность;
Нижняя
граничная частота:
Верхняя
граничная частота:
Абсолютная
полоса пропускания:
Модуль
входного тока при резонансе:
Резонансная кривая тока
при условии, что меняется только частота
источника напряжения:
Расчет индуктивности:
Резонансная
частота последовательного колебательного
контура:
кГц
Из
формулы резонансной частоты, выражая
получим:
Из интервала
нФ выбирая значение С = 21 нФ получим L
= 52 мГн.
В дальнейших расчетах будут использоваться эти значения.
1. Предварительный расчет
Рассчитать величину индуктивности L, выбрав из заданного интервала величину ёмкости C∈[10; 40] нФ так, чтобы резонансная частота пассивного последовательного колебательного контура, изображенного на рисунке 1, f0=4,8 кГц.

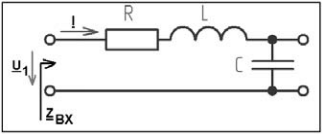

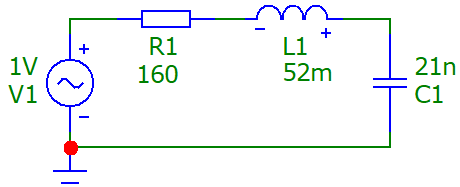

Рисунок 1 – Пассивный последовательный колебательный контур
Таблица 1 - Результаты предварительного расчета
По предварительному расчету: U1 = 1 B, f0 = 4,8 кГц, С = 21 нФ, L = 52 мГн |
||||||||
R, Ом |
|
Q |
f1, кГц |
f2, кГц |
П, кГц |
I0, мА |
f0, кГц |
|
160 |
1574 |
3,14 |
8,866 |
10,395 |
1,529 |
6,25 |
4,8 |
|
640 |
1574 |
1,57 |
8,192 |
11,25 |
3,058 |
1,56 |
4,8 |
|
Гиратор |
||||||||
По предварительному расчету: U1 = 1 B, f0 = 5 кГц, С2 = 1 мкФ, G = 0.1 Cм |
||||||||
R, Ом |
С1, мкФ |
|||||||
0,1 |
10,13 |
1.1 Графики предварительного расчета

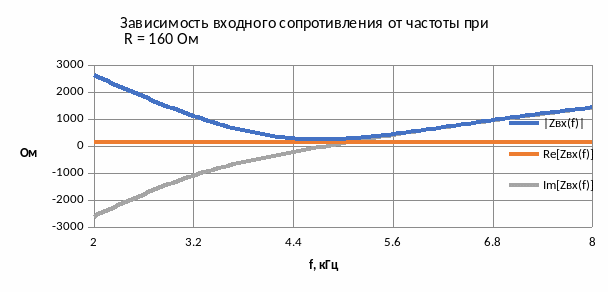

Рисунок 2 - График зависимости входного сопротивления от частоты
Рисунок 3 - График зависимости входного сопротивления от частоты
Рисунок 4 - График зависимости фазы входного сопротивления от частоты

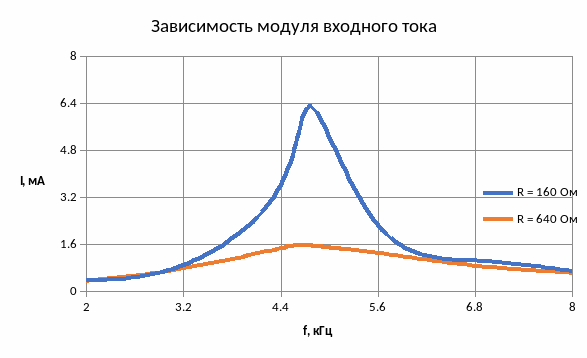

Рисунок 5 - График зависимости модуля входного тока от частоты
2. Эксперимент
Пассивный последовательный колебательный контур состоит из конденсатора, катушки индуктивности и резистора.
На рисунке 1 изображен пассивный последовательный колебательный контур в программе Micro-Cap
Рисунок 6 – Пассивный последовательный колебательный контур
Таблица 2 - Результаты эксперимента
Получено экспериментально: |
|||||||
R, Ом |
f0, кГц |
I0, мА |
f1, кГц |
f2, кГц |
П, кГц |
Q |
|
160 |
4,8 |
6,249 |
8,868 |
10,4 |
1,532 |
3,13 |
|
640 |
4,8 |
1,562 |
8,19 |
11,293 |
3,103 |
1,55 |
|
Гиратор |
|||||||
Получено экспериментально: |
|||||||
R, Ом |
f0, кГц |
||||||
0,1 |
5,007 |

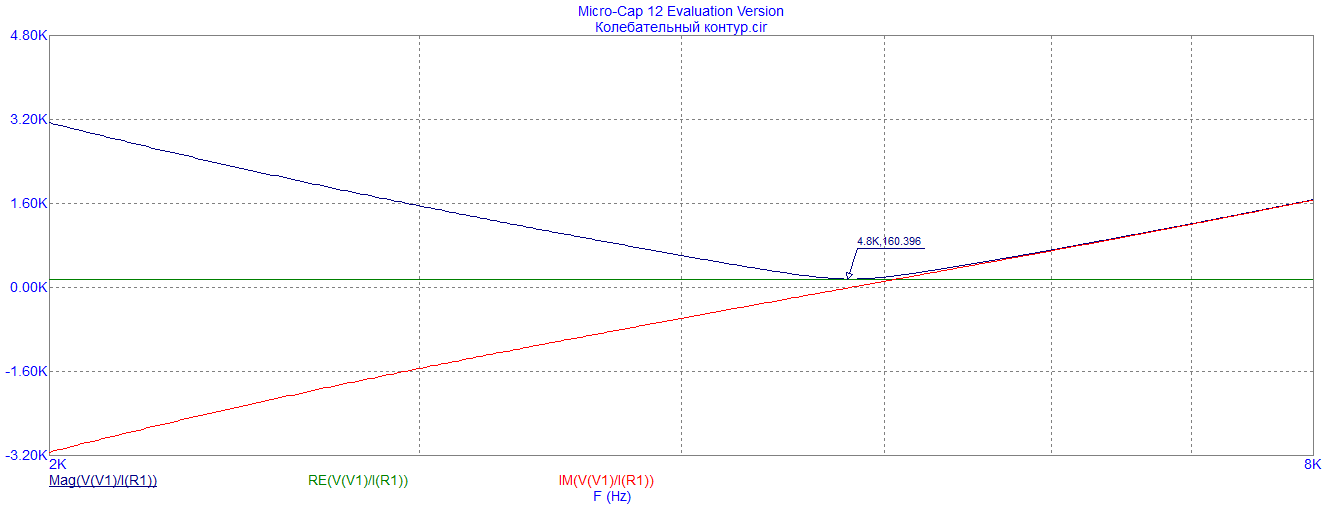

Рисунок 7 - Зависимость модуля, действительной и мнимой части входного сопротивления от частоты при R=160

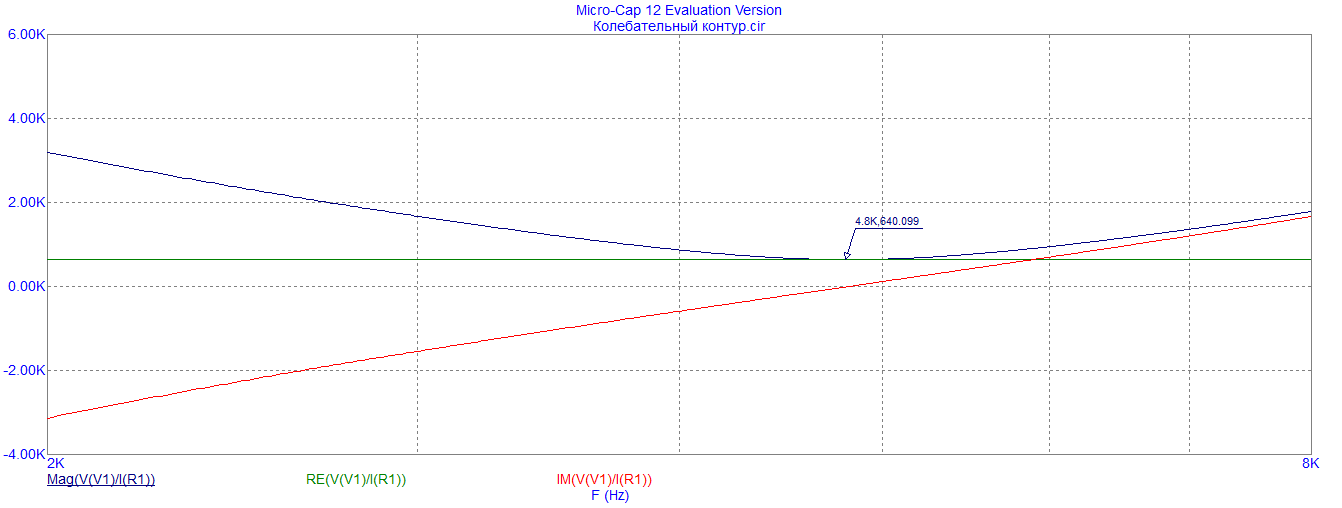

Рисунок 8 - Зависимость модуля, действительной и мнимой части входного сопротивления от частоты при R=640
Рисунок 9 - Зависимость фазы входного сопротивления от частоты

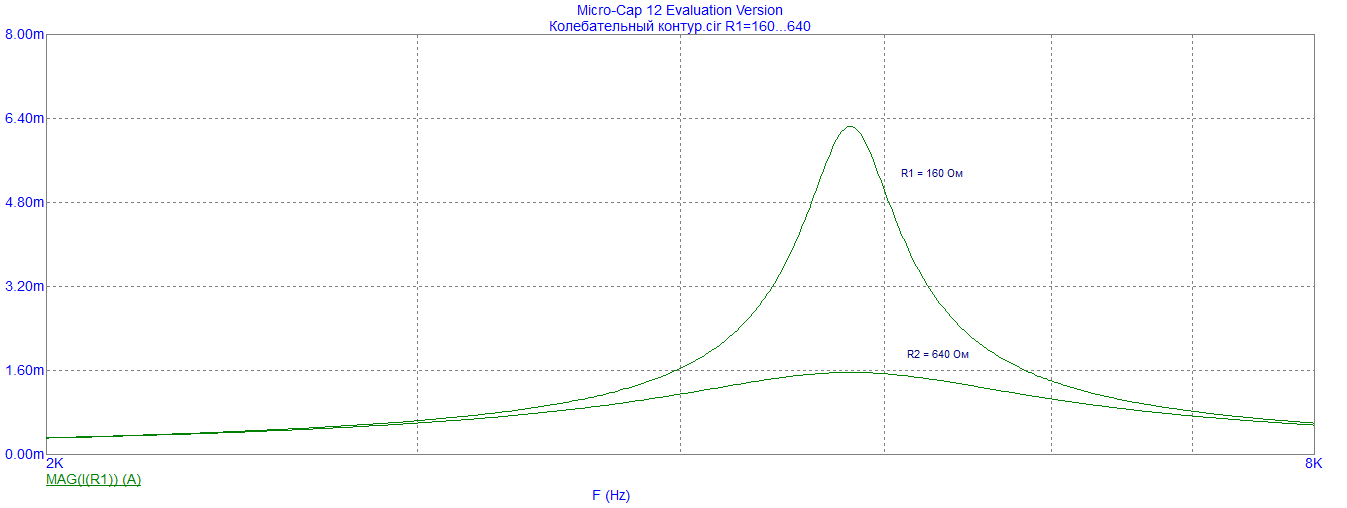

Рисунок 10 - Зависимость модуля входного тока от частоты

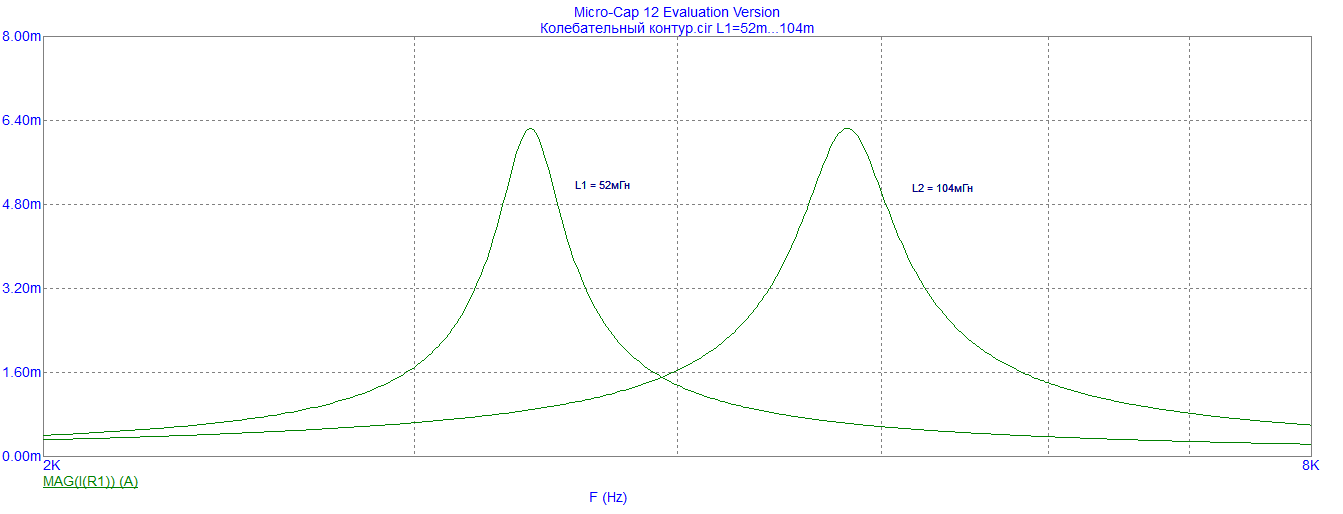

При R1 = 160, L1 = L, L2 = 2L
Рисунок 11 - Зависимость модуля входного тока от частоты

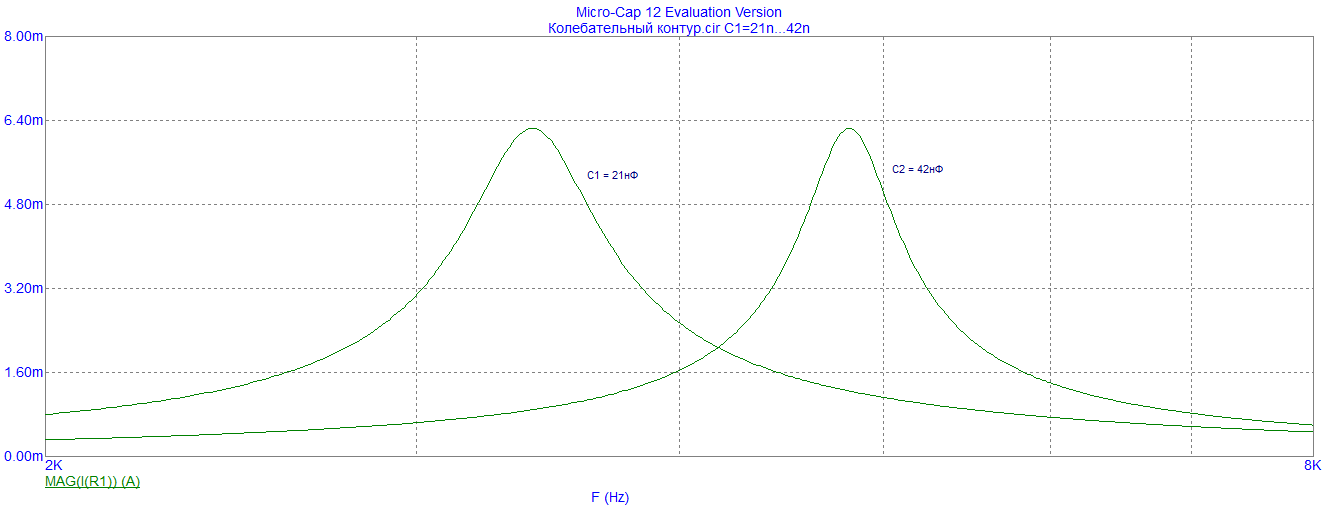

При R1 = 160, C1 = C, C2 = 2C
Рисунок 12 - Зависимость модуля входного тока от частоты

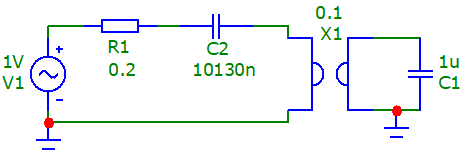

На рисунке 13 изображена схема с гиратором в программе Micro-Cap
Рисунок 13 – Схема с гиратором

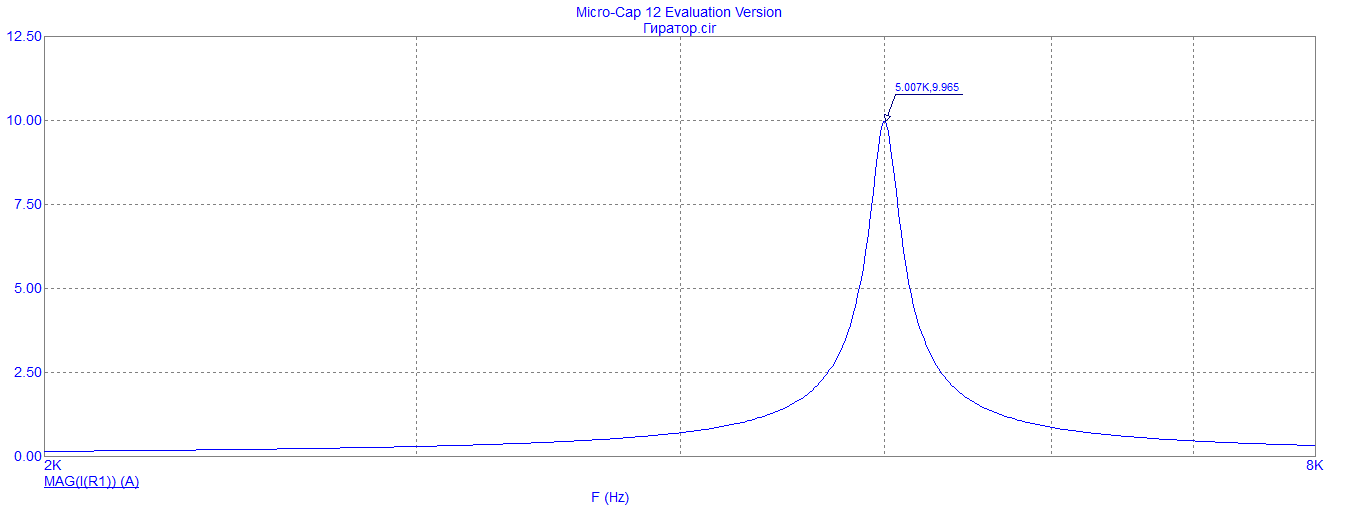

Рисунок 10 - Зависимость модуля входного тока от частоты в схеме с гиратором при R1 = 0.1 Ом

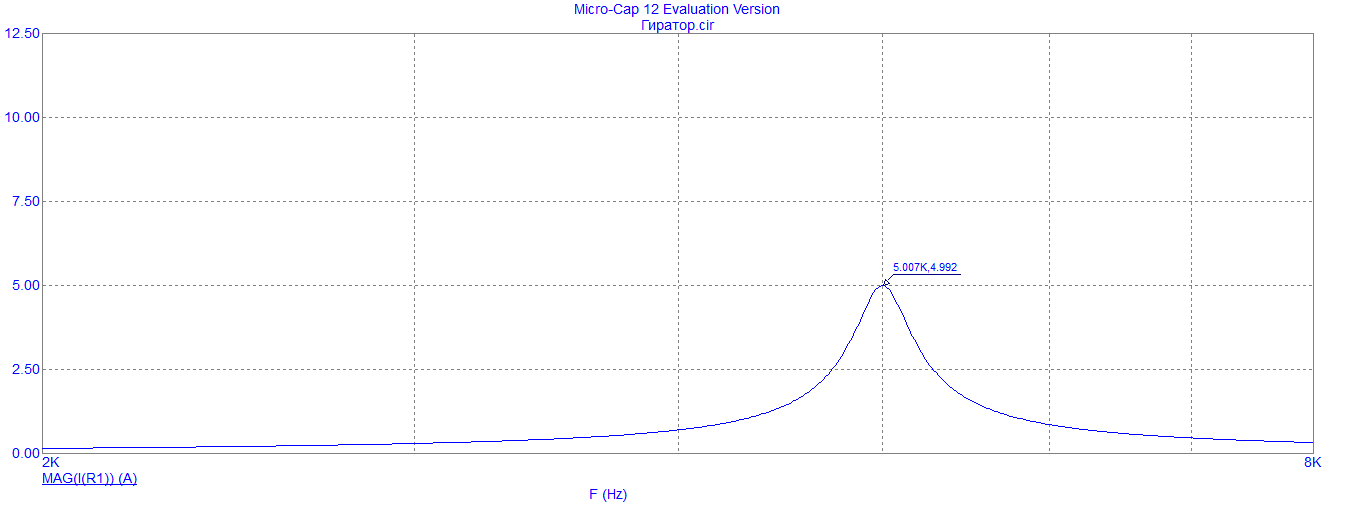

Рисунок 11 - Зависимость модуля входного тока от частоты в схеме с гиратором при R1 = 0.2 Ом
3. Контрольные вопросы:
1) Почему резонанс в последовательном пассивном колебательном контуре называется резонансом напряжений?
Ответ:
Отношение волнового сопротивления к резистивному r /R = Q, называется добротностью контура, а величина обратная D=1/Q - затуханием. Таким образом, добротность числено равна отношению напряжения на реактивном элементе контура к напряжению на резисторе или на входе в режиме резонанса. Добротность может составлять несколько десятков единиц и во столько же раз напряжение на реактивных элементах контура будет превышать входное. Поэтому резонанс в последовательном контуре называется резонансом напряжений.
2) Как рассчитывается резонансная частота сложного пассивного колебательного контура и как она рассчитывается для схем, содержащих гиратор?
Ответ:
3) Что такое добротность последовательного пассивного колебательного контура?
Ответ:
Добротность колебательного контура - это величина, показывающая во сколько раз запасы энергии в контуре больше потерь энергии за один период колебаний. Добротность колебательного контура показывает амплитуду и ширину АЧХ (амплитудно-частотной характеристики) резонанса.
Для последовательного колебательного контура добротность рассчитывается по формуле:
4) Что такое полоса пропускания последовательного пассивного колебательного контура? Какие существуют способы расчета полосы пропускания?
Ответ:
Полоса пропускания
последовательного колебательного
контура – это диапазон частот, в пределах
которого значение АЧХ составляют не
менее, чем
ее
максимального значения на резонансной
частоте.
Рассчитать полосу пропускания можно с помощью следующих расчетных формул:
Абсолютная полоса пропускания:
Нижняя граничная частота:
Верхняя граничная частота:
Добротность:
Резонансная частота:
5) Выведите уравнения, с помощью которых рассчитывают входные АЧХ и ФЧХ последовательного пассивного колебательного контура.
Ответ:
Зависимость тока в контуре или напряжения на реактивных элементах от частоты питающего генератора при постоянном по величине напряжении генератора называется резонансной кривой или амплитудно-частотной характеристикой контура.
Для сравнения различных контуров резонансные кривые строят в относительном масштабе. Амплитудно-частотная характеристика в относительном масштабе контура, запишется как отношение тока в контуре на любой частоте к току в контуре на резонансной частоте:
Реактивная составляющая сопротивления контура равна:
Здесь
-
относительная расстройка контура
С учетом этого амплитудно-частотная характеристика контура:
где
- Обобщенная расстройка контура.
Окончательное уравнение
амплитудно-частотной характеристики
контура запишется в виде:
С учетом выкладок выше, ФЧХ
:
Почему резонанс в параллельном пассивном колебательном контуре называется резонансом токов?
Ответ:
Резонанс токов — резонанс, происходящий в параллельном колебательном контуре при его подключении к источнику напряжения, частота которого совпадает с собственной частотой контура. Резонанс токов возникает в цепях переменного тока состоящих из источника колебаний и параллельного колебательного контура. Резонанс тока — это увеличение тока проходящего через элементы контура, при этом увеличение потребление тока от источника не происходит.
Как рассчитывается резонансная частота параллельного колебательного контура?
Ответ:
Что такое добротность параллельного пассивного колебательного контура?
Ответ:
Добротность – характеристика колебательной системы, определяющая полосу резонанса и показывающая, во сколько раз запасы энергии в системе больше, чем потери энергии за один период колебаний.
