Министерство цифрового развития и массовых коммуникаций

Российской Федерации

Ордена Трудового Красного Знамени федеральное государственное

бюджетное образовательное учреждение

высшего образования

«Московский технический университет связи и информатики»

(МТУСИ)

Кафедра Теории электрических цепей

Лабораторная работе №23

по курсу «Теория электрических цепей»

на тему: «Моделирование на ЭВМ переходных процессов в цепях второго порядка»

ПОЖАЛУЙСТА ОЗНАКОМЬТЕСЬ с ТЕОРИЕЙ ПО ЛАБЕ ЗАХАРОВ ОЧЕНЬ ХОРОШИЙ ПРЕПОДАВАТЕЛЬ

НЕ ПОДВОДИТЕ МЕНЯ И НЕ РАЗАЧАРОВЫВАЙТЕ ЕГО

Москва 202

  1. Цель работы

С помощью машинного эксперимента исследовать переходные процессы в цепях второго порядка.

  1. Предварительный расчет

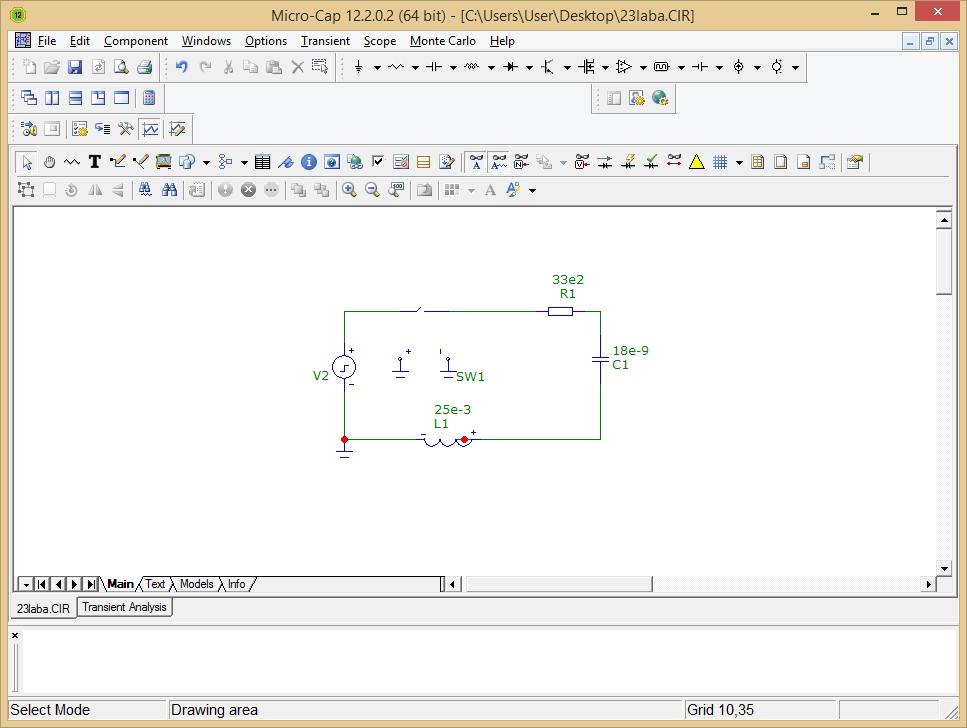

Рисунок 1 - Цепь

Вычислим характеристическое сопротивление

, приведем данное значение к номинальным сопротивлениям резисторов из ряда Е6, получим:

Режим (

R1, кОм

Колебательный (R1<2p)

1,5

Апериодический(R1>2p)

3,3

  1. Эксперимент

На рисунке 2 изображена схема колебательного режима.

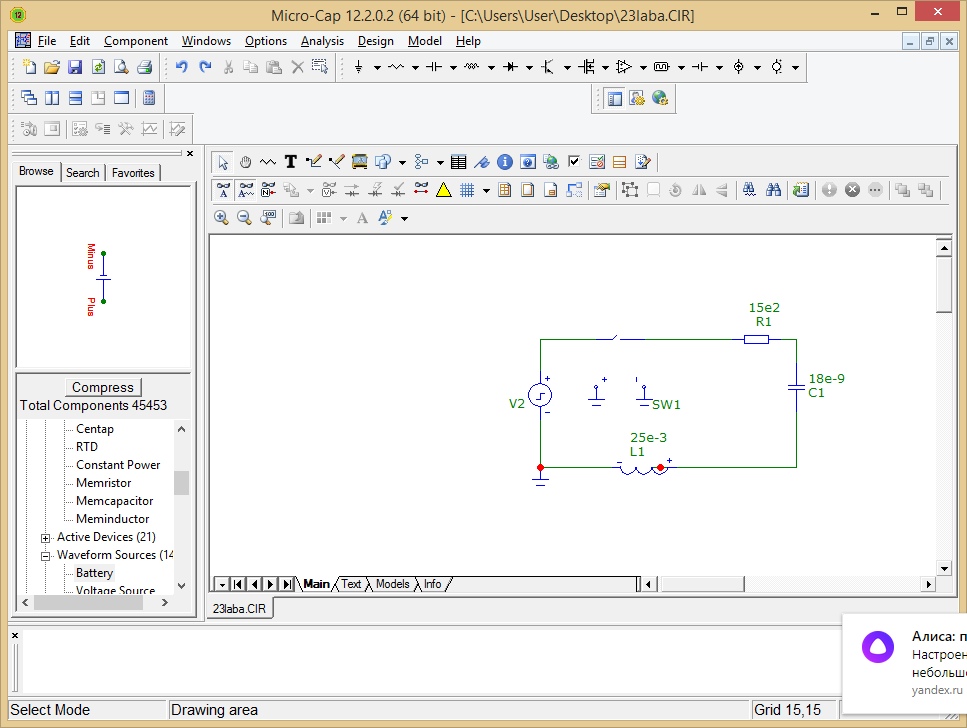

Рисунок 2 – Схема колебательного режима

Рисунок 3 – Зависимость напряжения источника питания, катушки, конденсатора и тока в резисторе при колебательном режиме

Схема апериодического режима изображена на рисунке 4

Рисунок 4 – Схема апериодического режима

На рисунке 5 изображена зависимость напряжения источника питания, катушки, конденсатора и тока в резисторе при апериодическом режиме

Рисунок 5 – Зависимость напряжения источника питания, катушки, конденсатора и тока в резисторе при апериодическом режиме

Схема цепи при импульсном воздействии в апериодическом режиме изображена на рисунке 6.

Рисунок 6 – Схема цепи при импульсном воздействии в апериодическом режиме

На рисунке 7 изображена зависимость напряжения источника питания, катушки, конденсатора и тока в резисторе при апериодическом режиме при импульсном воздействии

Рисунок 7 – Зависимость напряжения источника питания, катушки, конденсатора и тока в резисторе при апериодическом режиме при импульсном воздействии

Схема цепи при импульсном воздействии в колебательном режиме изображена на рисунке 8.

Рисунок 8 – Схема цепи при импульсном воздействии в колебательном режиме

На рисунке 9 изображена зависимость напряжения источника питания, катушки, конденсатора и тока в резисторе при колебательном режиме при импульсном воздействии

Рисунок 9 - Зависимость напряжения источника питания, катушки, конденсатора и тока в резисторе при колебательном режиме при импульсном воздействии

Вывод

Данные и графики, полученные в результате машинного эксперимента в программе Micro-Cap, полностью совпадают с данными, полученными в результате предварительного расчёта

Контрольные Вопросы:

  1. Какие условия называются начальными?

Ответ:

Начальные условия – это условия цепи до коммутации. Коммутация - изменение соединений в электрических цепях (включение, отключение, переключение их отдельных частей), выполняемое при помощи специальной аппаратуры.

  1. Сформулируйте законы коммутации.

Ответ:

Первый закон: в начальный момент времени после коммутации ток в уединенной катушке индуктивности не может измениться скачком.

iL(-0)= iL(+0)

Второй закон: в начальный момент времени после коммутации напряжение в уединенном конденсаторе не может измениться скачком.

uC(-0)= uC(+0)

  1. В чем состоит сущность классического метода анализа переходных процессов?

Ответ:

Классический метод анализа основан на решении дифференциальных уравнений и применении законов коммутации.

  1. Каким уравнением описываются процессы в цепях второго порядка?

Ответ:

В цепях второго порядка процессы описываются дифференциальным уравнением второго порядка (со 2-й производной).

  1. Что такое полоса пропускания параллельного пассивного колебательного контура?

Ответ:

Полоса пропускания параллельного пассивного колебательного контура – это диапазон частот, который определяют по резонансной кривой на уровне 0,7 от максимального значения напряжения, соответствующей резонансной частоте.

  1. Какие существуют способы расчета полосы пропускания?

Ответ:

Графический способ – полосу пропускания определяют непосредственно по графику.

Аналитический способ – способ, при котором рассчитывают нижнюю и верхнюю граничные частоты, а потом из верхней вычитают нижнюю.

  1. Что называется переходным процессом? Приведите примеры.

Ответ:

Переходным процессом называется процесс перехода цепи от одного установившегося режима к другому. Пример: RC или RL цепи, еще не подключившиеся к источнику электрического сигнала. В них еще нет тока, но при подключении источника тока, идет зарядка катушки или конденсатора, после чего переходный процесс останавливается.
