Лабораторная работа №33
по курсу «Теория электрических цепей»
на тему: «Исследование активных интегрирующих и дифференцирующих цепей»
Выполнил: студент группы ЗРС2202
Попов Олег Сергеевич
Проверила:
Пестова Ирина Александровна
Москва 2023
Цель работы:
С помощью машинного эксперимента получить форму напряжения на выходе активных интегрирующих и дифференцирующих цепей при различных формах напряжения на входе. Сравнить полученные характеристики с помощью программы Micro-Cap, с аналогичными характеристиками, полученными расчётным путём.
Расчетные формулы:
u1(t)=Umsin(2πft), - синусоидальное входное напряжение
где Um=1В – амплитуда входного напряжения;
f=2 кГц – частота входного напряжения;
tϵ[0;1] мс – время.
u1(t)- прямоугольное входное напряжение
Для интегрирующей цепи:
u2(t)=K1
,
u2(t) – выходное напряжение
K1 – коэффициент пропорциональности
Для активной интегрирующей цепи:
U2=(-1/ (jωRC)) U1
Для дифференцирующей цепи:
u2(t)= K2(du1/dt),
где
u2(t) – выходное напряжение;
K2 – коэффициент пропорциональности
Для активной дифференцирующей цепи:
U2=-jωRC U1
3. Ход выполнения лабораторной работы
3.1 Нарисовать кривые напряжения на входе и выходе интегрирующей цепи, показанной на рис. 1, если входное напряжение имеет синусоидальную форму, прямоугольную и треугольную форму соответственно. Принять K1=10.

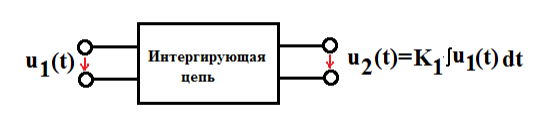

Рисунок 1 – Интегрирующая цепь
Графики интегрирующей цепи, полученные расчетным путём.
Г
рафики напряжения на входе и выходе интегрирующей цепи при прямоугольной форме напряжения на входе
1.Напряжение на входе имеет прямоугольную форму
2. Напряжение на выходе имеет треугольную форму

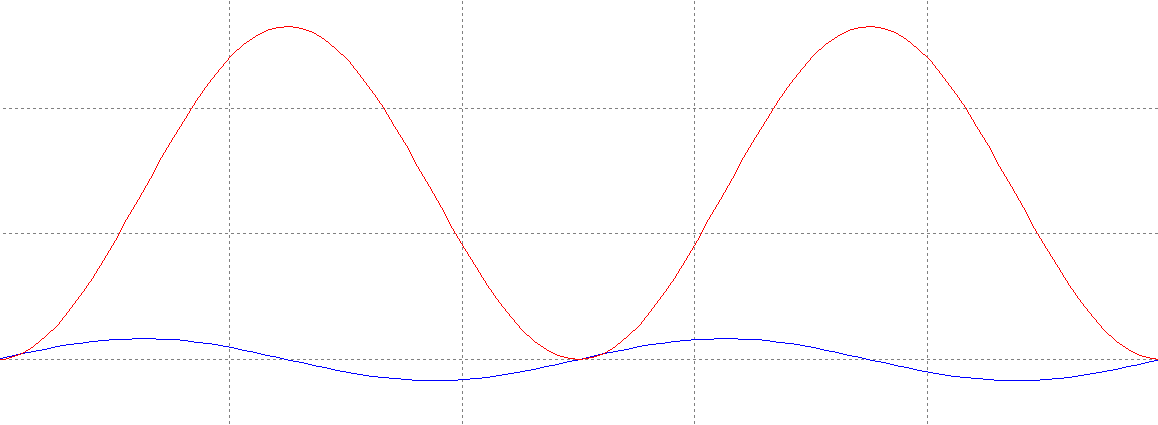

Графики напряжения на входе и выходе интегрирующей цепи при синусоидальной форме напряжения на входе
1. Напряжение на входе имеет синусоидальной форму
2. Напряжение на выходе имеет обратную форму косинуса относительно оси ординат
Графики напряжения на входе и выходе интегрирующей цепи при треугольной форме напряжения на входе
1.Напряжение на входе имеет треугольную форму
2. Напряжение на выходе имеет форму периодичной квадратичной функции
Графики интегрирующей цепи, полученные с помощью программы Micro-cap.
Рисунок 2 - Графики входного и выходного сигнала интегрирующей цепи синусоидального воздействия
Вывод: Из графиков мы видим, что выходной сигнал интегрирующей активной цепи представляет собой проинтегрированный входной сигнал. Выходной сигнал изменяется по закону косинуса.

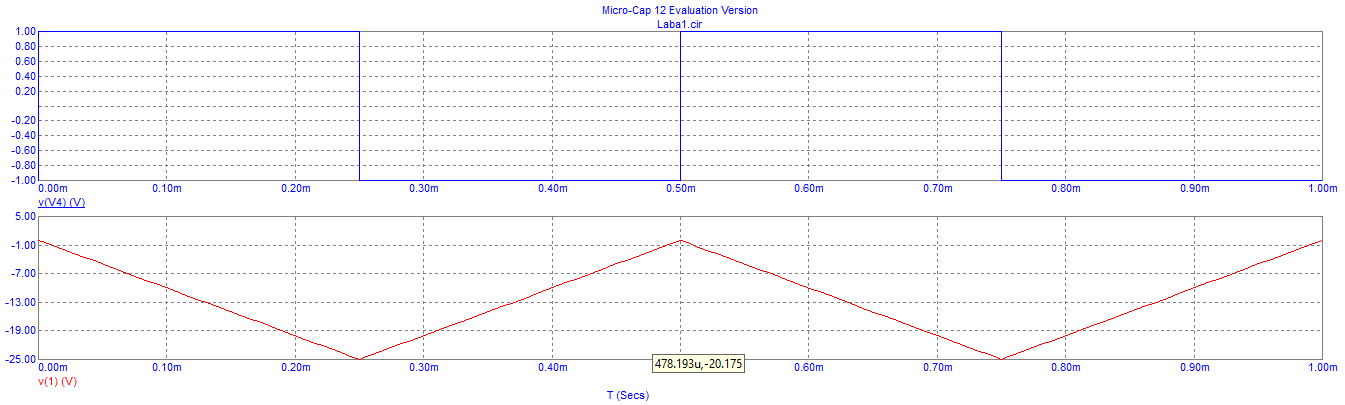

Рисунок 3 - Графики входного и выходного сигнала интегрирующей цепи при прямоугольном воздействии
Вывод: Из графиков мы видим, что выходной сигнал интегрирующей активной цепи при прямоугольном воздействии представляет собой сигнал треугольной формы, проинтегрированные прямоугольную последовательность

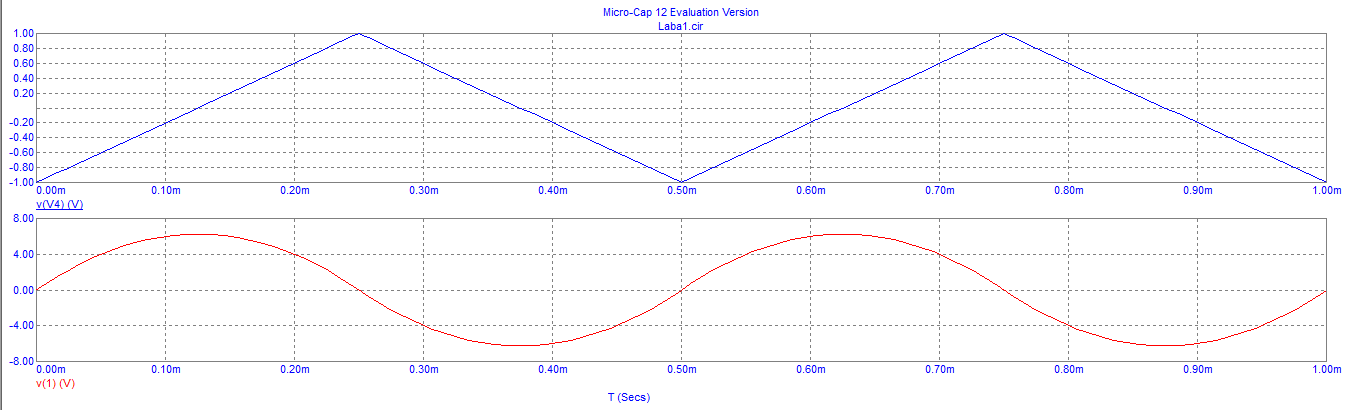

Рисунок 4 - Графики входного и выходного сигнала интегрирующей цепи при треугольном воздействии
Вывод: из графиков мы видим, что выходной сигнал интегрирующей активной цепи при треугольном воздействии представляет собой проинтегрированную треугольную последовательность, синусоиду или периодичную квадратичную функцию.
3.2
Рассчитать
комплексную передаточную функцию H для
активной цепи (рис. 5). Нарисовать кривые
напряжения на входе и выходе активной
интегрирующей цепи, показанной на рис.
5, если входное напряжение имеет
синусоидальную форму, С=100 нФ, R=1 кОм.
Рисунок 5 – Активно интегрирующая цепь
Расчет комплексно-передаточной функции Н активной цепи
f= 2000; C = 100 * 10-9
Z1 = R; Z1 = 1000 кОм
Z2
=
= -795,755i
H
=
;
H =
=
= 0,338-0,487i
Рисунок
6
1. Напряжение на входе имеет синусоидальной форму
2. Напряжение на выходе имеет обратную форму косинуса относительно оси ординат
3.3 Нарисовать кривые напряжения на входе и выходе дифференцирующей цепи, показанной на рис. 7, если входное напряжение имеет синусоидальную форму, прямоугольную и треугольную форму соответственно. Принять K2=6.
Рисунок 7 – Дифференцирующая цепь
Графики дифференцируемой цепи, полученные расчетным путём.
Графики напряжения на входе и выходе дифференцируемой цепи при треугольной форме напряжения на входе(синий – вход, красный – выход)
Графики напряжения на входе и выходе дифференцируемой цепи при синусоидальной форме напряжения на входе (синий – вход, красный – выход)
Графики напряжения на входе и выходе дифференцируемой цепи при прямоугольной форме напряжения на входе
Графики дифференцируемой цепи, полученные с помощью программы Micro-cap.
Рисунок 8 - Графики входного и выходного сигнала дифференцирующей цепи при синусоидальном воздействии
Вывод: Выходной сигнал дифференцирующей активной цепи при синусоидальном воздействии представляет собой продифференцированную синусоиду, то есть, косинусоиду
Рисунок 9 - Графики входного и выходного сигнала дифференцирующей цепи при треугольном воздействии
Вывод: Выходной сигнал дифференцирующей активной цепи при треугольном воздействии представляет собой повторяющуюся последовательность прямоугольных импульсов, которые являются производной от треугольной последовательности на входе.

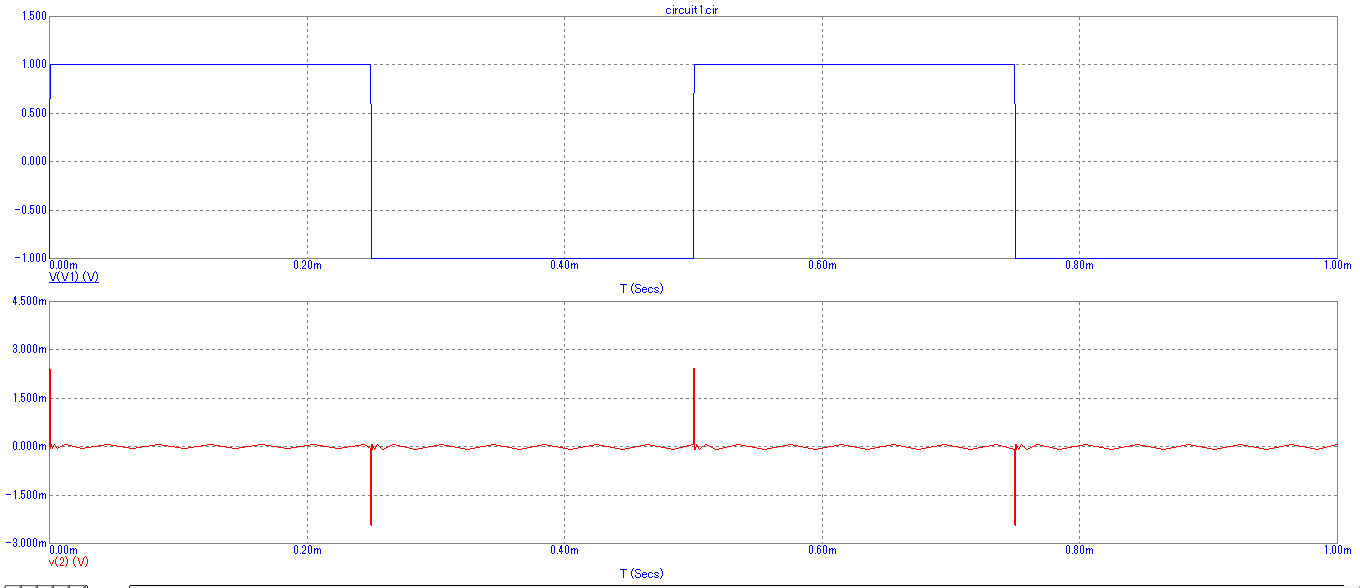

Рисунок 10 - Графики входного и выходного сигнала дифференцирующей цепи при прямоугольном воздействии
Рисунок 11 - Увеличенное изображение выходного сигнала дифференцирующей цепи при прямоугольном воздействии
Рисунок 12 - Значительно увеличенное изображение выходного сигнала дифференцирующей цепи при прямоугольном воздействии
Вывод: Из графика мы видим, что выходной сигнал дифференцирующей активной цепи при прямоугольном воздействии представляет собой последовательность, внешне напоминающая саму входную прямоугольную последовательность.
3.4
Рассчитать комплексную передаточную
функцию H для активной цепи (рис. 13).
Нарисовать кривые напряжения на входе
и выходе дифференцирующей цепи, показанной
на рис. 13, если входное напряжение имеет
синусоидальную форму, С=100 нФ, R=1 кОм.

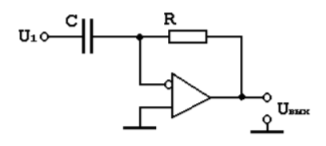

Рисунок 13 – Активно дифференцирующая цепь
Расчет комплексно-передаточной функции дифференцируемой цепи
f= 2000; C = 100 * 10-9
Z1 = R; Z1 = 1000 кОм
Z2 = = -795,755i
H = ; H = = = 0,612-0,487i
Графики напряжения на входе и выходе дифференцируемой цепи при синусоидальной форме напряжения на входе (синий – вход, красный – выход)
Контрольные Вопросы:
1. Какие цепи называются интегрирующими? Приведите пример.
Ответ:
Интегрирующие цепи – такие цепи, у которых выходное напряжение пропорционально интегралу входного напряжения.
Интегрирующая цепь - цепь, сигнал на выходе которой пропорционален интегралу от входного сигнала.
Пример: интегрирующая RC-цепь.
2. Какие цепи называются дифференцирующими? Приведите пример.
Ответ:
Дифференцирующие цепи – такие цепи, у которых выходной сигнал прямо пропорционален производной входного сигнала. (в качестве входного и выходного сигналов может выступать напряжение)
Пример: дифференцирующая CR-цепь
3. В каких случаях применяются интегрирующие цепи?
Ответ:
Интегрирующие цепи применяют для выполнения операций интегрирования в аналоговых вычислительных устройствах.
4. В каких случаях применяются дифференцирующие цепи?
Ответ:
Дифференцирующие цепи применяют тогда, когда требуется преобразовать входное напряжение в сигнал, изменяющийся по закону производной входного напряжения. Дифференцирующие цепи предназначены для дифференцирования по времени электрических сигналов.
5. Нарисуйте схему интегратора на ОУ и выведите его передаточную функцию.
Ответ:
H=Uвыход/Uвход= (I*Z2)/I*(Z1+Z2)=Z1/(Z1+Z1)
Z1=R ; Z2=1/iωC
H=(1/iωC )/(R+1/ iωC)
ω=2πf
H=(1/i2πfC )/(R+1/i2πfC)
6. Нарисуйте схему дифференциатора на ОУ и выведите его передаточную функцию.
Ответ:
H=Uвыход/Uвход= (I*Z2)/I*(Z1+Z2)=Z1/(Z1+Z1)
Z2=R ; Z1=1/iωC
H=R/(R+1/ iωC)
ω=2πf
H=R/(R+1/i2πfC)
7. Нарисуйте схему пассивного дифференциатора и выведите его передаточную функцию.
Ответ:
H=Uвыход/Uвход=(I*Z3)/I*(Z3+Z1)
Z3=R ; Z1=1/iωC
H=R/(R+1/ iωC)
ω=2πf
