1. Закон Ома. Закон Ома для замкнутой цепи.
Закон Ома
Закон Ома — это фундаментальный закон электрических цепей, который описывает связь между напряжением, током и сопротивлением в линейных цепях постоянного тока. Он формулируется следующим образом:
V=IR
где:
V — напряжение (в вольтах, В),
I — ток (в амперах, А),
R — сопротивление (в омах, Ом).
Этот закон означает, что напряжение на резисторе прямо пропорционально протекающему через него току и сопротивлению резистора.
Закон Ома для замкнутой цепи
Закон Ома для замкнутой цепи учитывает весь контур, включая внутреннее сопротивление источника напряжения. Он формулируется следующим образом:
где:
В этом уравнении учитывается, что напряжение источника делится на внешнее и внутреннее сопротивления цепи.
Применение закона Ома
Пример 1: Простая цепь
Рассмотрим простую цепь, состоящую из источника напряжения и резистора RRR:
Напряжение источника V=12 В
Сопротивление резистора R=6 Ом
Используем закон Ома:
Пример 2: Замкнутая цепь с внутренним сопротивлением
Рассмотрим замкнутую цепь, состоящую из источника ЭДС ε, внутреннего сопротивления источника r и внешнего сопротивления R:
ЭДС источника ε=12 В
Внутреннее сопротивление источника r=1 Ом
Внешнее сопротивление R=5 Ом
Используем закон Ома для замкнутой цепи:
Решим уравнение для тока I:
Напряжение на внешнем сопротивлении:
Падение напряжения на внутреннем сопротивлении:
Основные моменты
Простая форма закона Ома: V=IR, используется для расчета напряжения, тока или сопротивления в цепях постоянного тока.
Закон Ома для замкнутой цепи: учитывает внутреннее сопротивление источника и формулируется как ε=IR + Ir
Применение закона: помогает анализировать простые и сложные электрические цепи, расчеты напряжения, тока и сопротивления.
Важность закона Ома
Закон Ома является фундаментальным принципом в электротехнике и электронике. Он применяется для:
Проектирования и анализа электрических цепей.
Определения правильных значений компонентов в цепях.
Оценки производительности источников питания и нагрузки.
Понимание и применение закона Ома является основополагающим навыком для инженеров и техников, работающих с электрическими системами.
2. Источник напряжения. Источник тока.
Источник напряжения
Источник напряжения — это устройство или элемент электрической цепи, предназначенный для поддержания постоянного напряжения между двумя своими выводами независимо от тока, протекающего через него. Источники напряжения могут быть как постоянного, так и переменного тока.
Характеристики источников напряжения
Электродвижущая сила (ЭДС) (ε): Это максимальное напряжение, которое источник может создать в цепи, когда через него не протекает ток.
Внутреннее сопротивление (r): В реальных источниках всегда существует некоторое сопротивление, которое уменьшает выходное напряжение по мере увеличения тока нагрузки. Идеальный источник напряжения имеет нулевое внутреннее сопротивление.
Номинальное напряжение (V): Это выходное напряжение, которое источник поддерживает при определенных условиях.
Примеры источников напряжения
Батареи и аккумуляторы: Химические источники, которые преобразуют химическую энергию в электрическую.
Генераторы: Устройства, преобразующие механическую энергию в электрическую.
Блоки питания: Электронные устройства, преобразующие сетевое напряжение в постоянное или переменное напряжение нужного значения.
Вольт-амперная характеристика (ВАХ) идеального источника напряжения
Идеальный источник напряжения поддерживает постоянное напряжение V вне зависимости от тока I:
V=const
В реальных условиях характеристика изменяется под влиянием внутреннего сопротивления:
Vреальное = ε − Ir
Источник тока
Источник тока — это устройство или элемент электрической цепи, предназначенный для поддержания постоянного тока через свои выводы независимо от напряжения, приложенного к нему. Источники тока могут быть как постоянного, так и переменного тока.
Характеристики источников тока
Номинальный ток (I): Это ток, который источник тока поддерживает через нагрузку.
Внутреннее сопротивление (r): В реальных источниках всегда существует некоторое внутреннее сопротивление, которое влияет на выходное напряжение. Идеальный источник тока имеет бесконечно большое внутреннее сопротивление.
Максимальное выходное напряжение: Это максимальное напряжение, которое источник тока может развить при поддержании номинального тока.
Примеры источников тока
Транзисторные источники тока: Используются в электронных схемах для стабилизации тока.
Стабилизаторы тока: Устройства, обеспечивающие постоянный ток в цепи при изменении нагрузки.
Источник питания на основе операционных усилителей: Часто используются для точного контроля тока в схемах.
Вольт-амперная характеристика (ВАХ) идеального источника тока
Идеальный источник тока поддерживает постоянный ток I вне зависимости от напряжения V:
I=const
В реальных условиях характеристика изменяется под влиянием конечного внутреннего сопротивления:

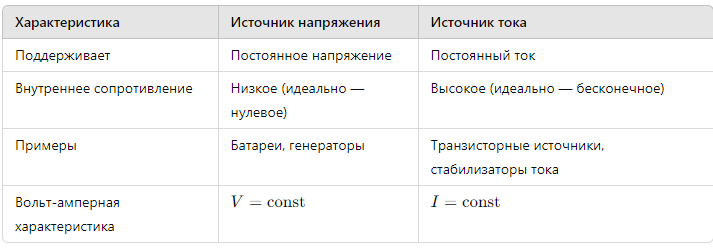

Сравнение источников напряжения и тока
Практическое применение
Источники напряжения часто используются для питания различных электронных устройств и схем, где важно поддерживать стабильное напряжение, например, в бытовой электронике, компьютерах, и системах освещения.
Источники тока применяются в ситуациях, где важно поддерживать постоянный ток, например, в светодиодном освещении, зарядных устройствах для батарей, и медицинском оборудовании.
Понимание характеристик и применения источников напряжения и тока является ключевым для разработки и эксплуатации электрических и электронных систем.
