15. Передаточная функция электрической цепи. Ачх и фчх. Цепь вида

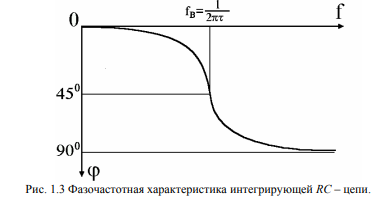

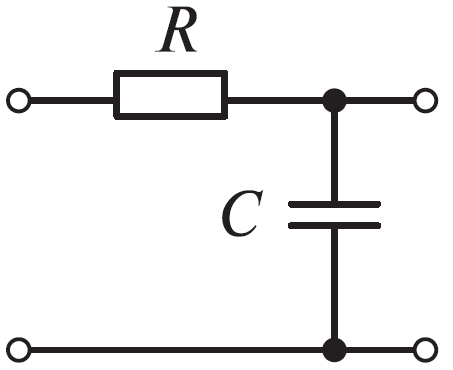

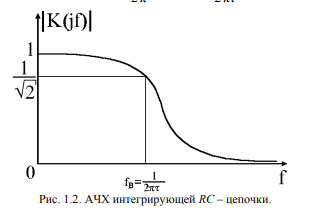

- Интегрирующая RC-цепь

АЧХ- Амплитудная частота характеристика –ампилитуды выходного синала , от частоты входного сигнала

АЧХ - Это зависимость амплитуды сигналов проходящих через фильтр от частоты

Четырёхполюсник – часть электрической цепи, рассматривая по отношению к любым двум парам вывода называется четырехполюсник

16. Передаточная функция электрической цепи. Ачх и фчх. Цепь вида

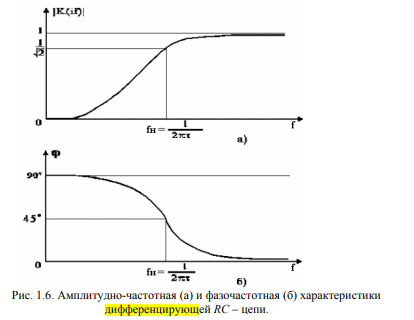

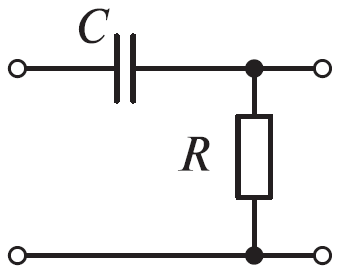

Дифференцирующая RC-цепь

17. Операционный усилитель. Неинвертирующий усилитель

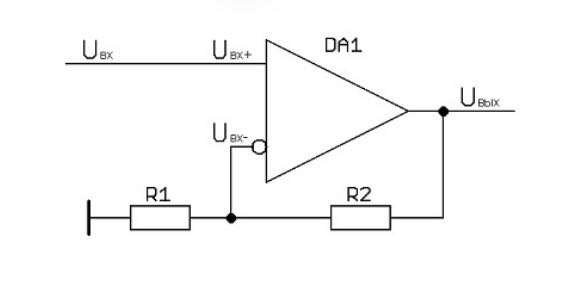

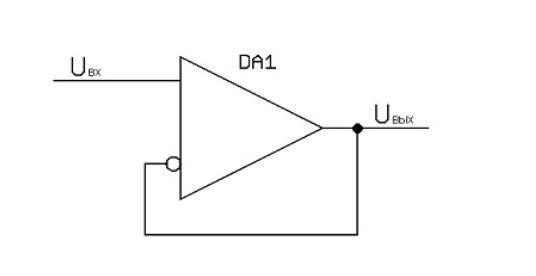

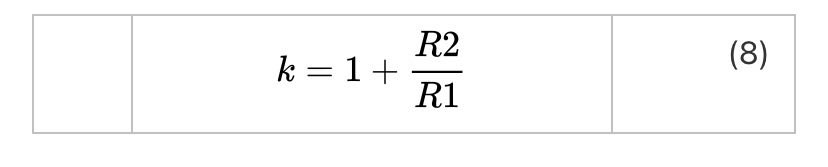

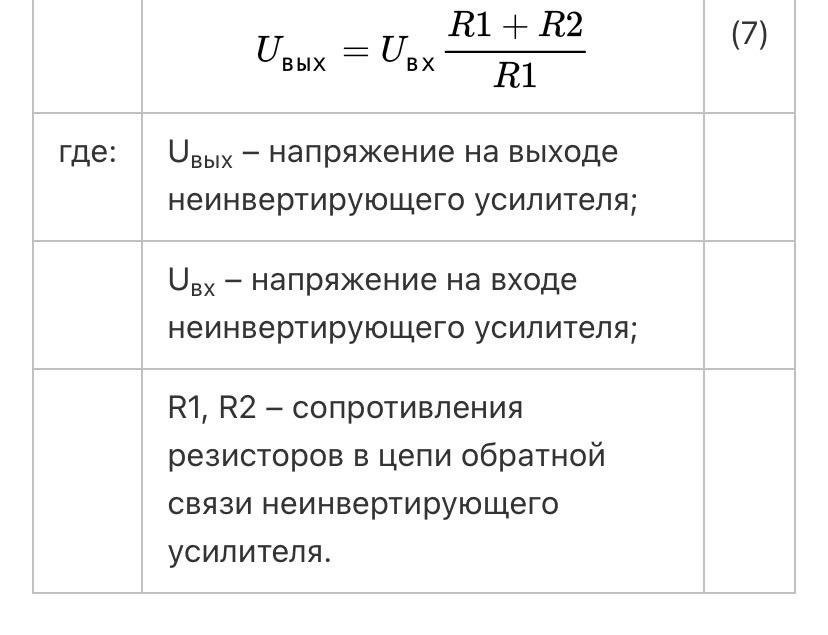

Идеальный неинвертирующий усилитель Неинвертирующий усилитель, как и инвертирующий усилитель, является пропорциональным звеном. Он производит операцию умножения входного сигнала на коэффициент k. Усилитель охвачен отрицательной обратной связью по постоянному току. Цепь обратной связи состоит из делителя напряжения, собранного на резисторах R1 и R2. Сигнал с делителя напряжения подаётся на инвертирующий вход: Из свойства 5 модели следует, что напряжение на инвертирующем входе ОУ Uвх- равно напряжению на неинвертирующем входе Uвх+. При этом Uвх+ равно входному напряжению Uвх. Согласно свойству 1 модели идеального операционного усилителя, входы ОУ ток не потребляют, следовательно, падение напряжения на резисторе R1 равно напряжению Uвх, а падение напряжения на последовательно включенных резисторах делителя напряжения R1 и R2 равно напряжению Uвых. Получаем следующее соотношение: Согласно формуле (7), коэффициент передачи неинвертирующего усилителя: Из формулы (8) видно, что коэффициент передачи идеального неинвертирующего усилителя не может быть меньше единицы. Входной импеданс идеального неинвертирующего усилителя равен импедансу неинвертирующего входа, который согласно свойству 1 модели идеального усилителя на ОУ стремится к бесконечности. Частным случаем схемы неинвертирующего усилителя на ОУ является схема повторителя, где сопротивление R1 = ∞, а R2 = 0: Схема имеет высокое входное и низкое выходное сопротивление, что позволяет согласовать, например, высокоомный источник сигнала с низкоомной нагрузкой.

18. Операционный усилитель. Инвертирующий усилитель.

Операционный усилитель (ОУ)- усилители с гальваническими (безконденсаторными) связями, которые имеют дифференциальный вход, один выход и работают при наличии глубокой ОС, которая практически полностью определяет параметры и характеристики устройств, собранных на них.

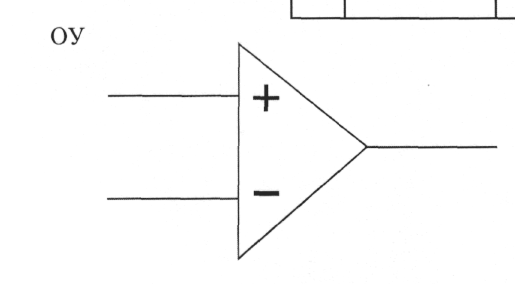

Обозначение:

«-» - инвертирующий вход

«+» - неинвертирующий вход

Полное обозначение: В соответствии с ГОСТ 2759-82 обозначение элементов аналоговой техники выполняется на основе прямоугольника.

Операционный усилитель состоит из 3-х основных каскадов: 1) дифференциальный каскад выполняет роль ослабления синфазного сигнала; 2) каскад с общим эмиттером с источником тока в коллекторной цепи - основной усилительный каскад напряжения Ku=10³..10⁵; 3) двухтактный эмиттерный повторитель в режиме класса В – предназначен для согласования высокого входного сопротивления источника тока с невысоким сопротивлением нагрузки, кроме этого обеспечивает усиление мощности выходного сигнала.. Кроме того, ОУ может содержать схему защиты выхода от КЗ, схему защиты входа от перенапряжения.

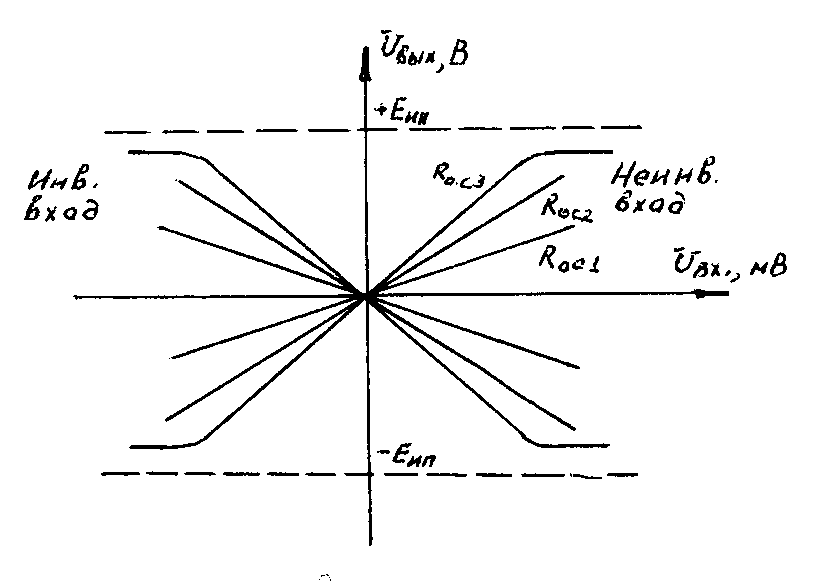

Важнейшими характеристиками ОУ являются амплитудные (передаточные) U_вых=f(U_вх) и амплитудно-частотные (АЧХ) к_U(f). Амплитудно-частотная характеристика имеет вид АЧХ усилителя постоянного тока за исключением специальных частотнозависимых устройств (избирательный усилитель и др.). Передаточные характеристики имеют линейный участок, для которого к_U= =const, и нелинейный - к_U^к_U.

Параметры ОУ:

• входные

• выходные

• усилительные

• энергетические

• дрейфовые

• частотные

• скоростные

Входными параметрами ОУ являются входное сопротивление, входные токи смещения, разность и дрейф входных токов смещения, максимальные, входные и дифференциальные напряжения. Наличие входных токов смещения обуславливается конечным значением входного сопротивления дифференциального каскада, а их разность - разбросом параметров транзисторов. Входное сопротивление ОУ рассматривается по отношению к входному сигналу. Для идеального ОУ  , а на практике составляет от 300КОм до 10Мом, если дифференциальный каскад выполнен на БПТ, а если на ПТ, то Мом.

Выходными параметрами ОУ являются выходное сопротивление, максимальное выходное напряжение и ток. ОУ должен обладать малым выходным сопротивлением для обеспечения высоких значений напряжения на выходе при малых сопротивлениях нагрузки. Диапазон реальных значений выходного сопротивления лежит в пределах от единиц до нескольких сотен Ом. Минимальное значение сопротивления нагрузки приводится в паспортных данных.

Максимальное выходное напряжение близко к напряжению питания  .

Максимальный выходной ток ограничивается допустимым коллекторным током от обоих источников питания и соответственно суммарной потребляемой мощностью.

Частотные параметры определяют по АЧХ ОУ, которая имеет спадающий характер в области высокой частоты, начиная от частоты среза. Причиной этого является частотная зависимость параметров транзисторов и паразитных емкостей схемы ОУ. По инвертирующему входу ОУ обычно охватывается ООС. В области высоких частот это приводит к дополнительному (сверх 180˚) фазовому сдвигу, который в пределе может достигать значения в 360˚. Т.о возникает ПОС, что приводит к самовозбуждению схемы. Для устранения самовозбуждения в ОУ вводят внешние корректирующие RC-цепи и места их подключения к микросхеме указываются заводом изготовителем.

Динамическими параметрами ОУ являются скорость нарастания выходного напряжения и время установления выходного напряжения. Они определяются по воздействию скачка напряжения на входе на участке изменения выходного напряжения от 0,1  до .

Энергетические параметры ОУ оцениваются максимальными потребляемыми токами от обоих источников питания и соответственно суммарной потребляемой мощностью.

Инвертирующий усилитель:

Если в цепи обратной связи использовать простейший делитель напряжения, то получится базовая схема инвертирующего усилителя.

Потенциал на инвертирующем входе U- =0. Так как ОУ находится в линейном режиме, тогда U- - U₊ = U_вых/К₀ . Например, при U_вых =5 В, К₀ = 2·10⁵ получаем U_А =25мкВ. Такое малое напряжение (оно сравнимо с термо-э.д.с. при ∆Т=1ºС) даже невозможно измерить обычным цифровым вольтметром. Отсюда следует, что потенциалы на выходах ОУ можно с хорошей точностью считать равными. Если один из входов ОУ заземлить, на втором входе будет также поддерживаться нулевой потенциал, хотя напрямую входы ОУ гальванически не связаны. Этот эффект называется мнимым заземлением. Таким образом, из U₊ = 0 следует U_-=0, Uвх = U_R5 (падение напряжения на R5); Uвых = U_R19 (падение напряжения на R19). Поскольку входной ток ОУ очень мал, им можно пренебречь, тогда получим I5 = Uвх/R5= -Uвых/R19. Это означает, что для инвертирующего усилителя Кu = Uвых/Uвх = -R19/R5.

Коэффициент усиления

.
