8.2 Расчет прочности корпуса
8.2.1 Расчет общей прочности камеры
1. Расчётный режим – основной режим работы двигателя.
2. Вид нагружения – растяжение.
Расчётная схема – цилиндрическая оболочка, нагруженная внутренним и внешним усилием (рисунок 14).

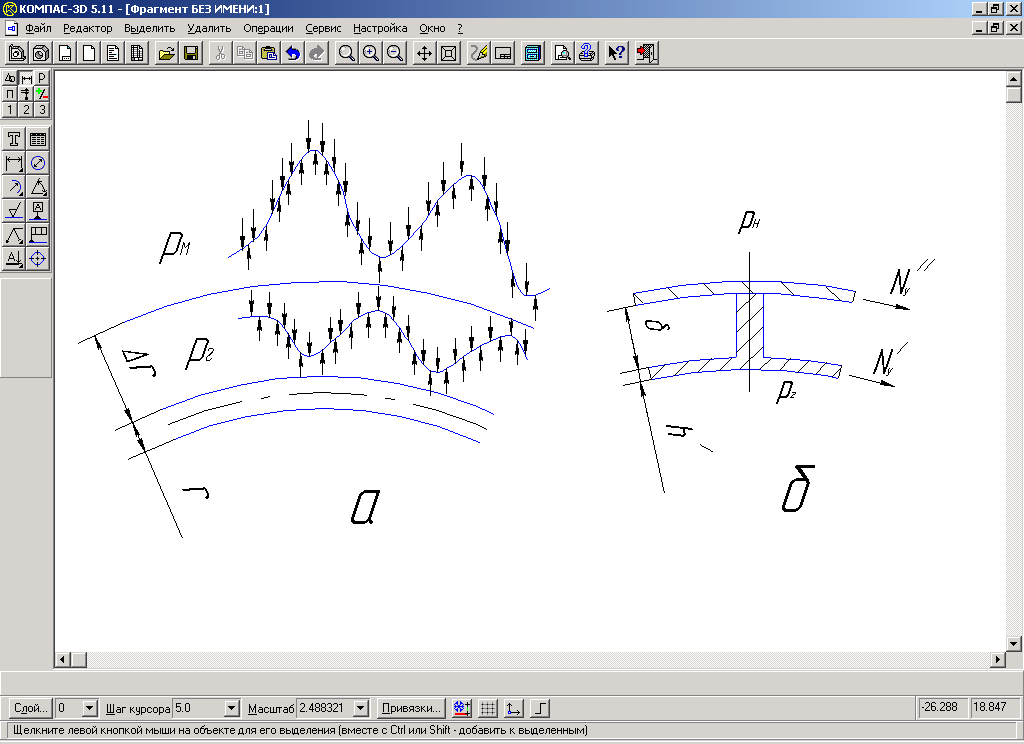

Рисунок 14 – К расчёту общей прочности камеры:
а – характер деформирования двустенной оболочки на рабочем режиме;
б – окружные внутренние силы, возникающие в материале корпуса
Данный расчёт проведён на ЭВМ по программе COPLOC. Результаты расчёта приведены в приложении.
Расчет проведен для материалов:
Стенка – БрХ0,8 ()
Рубашка – Х18Н9Т ()
На основании расчёта принята толщина рубашки на КС до разъёма в критическом сечении hII=4 мм, за критическим сечением hI=1 мм.
8.2.2 Расчет на прочность сварного шва
Рассчитывается на прочность сварной шов в месте приваривания смесительной головки и наружного днища.
1. Вид нагружения – растяжение.
2. Расчетный режим – основной режим работы двигателя. Расчетная схема – кольцо, нагруженное перепадом давления и осевой силой.
Рисунок 15 – К расчету прочности сварного шва.
3. Математическая модель. Расчет сводится к определению толщины сварного шва.
Определяется погонная сила в оболочке:
,
где ,.
Определяется толщина сварного шва, причём должно выполняться условие: запас прочности по шву должен быть выше запаса прочности по основному материалу.
,
где - предел прочности шва для сварки стыковым швом;
- погонная сила в рубашке;
- предел выносливости материала рубашки;
- толщина сварного шва, при коэффициенте запаса прочности .
Принимаем .
8.2.3 Расчет местной прочности камеры
Расчёт обечайки коллектора на прочность
1. Расчётный режим – основной режим работы двигателя.
2. Вид нагружения - растяжение.
3. Расчётная схема – ассиметричная тороидальная оболочка, нагруженная перепадом давления (рисунок 16). Расчётное сечение а-а.
Рисунок 16 – Расчётная схема по определению прочности обечайки коллектора
4. а) Определяется меридиальное напряжение в наиболее нагружённом сечении а-а.
,
где Р – давление охладителя в коллекторе
r - радиус продольного сечения коллектора
R – средний радиус оболочки
φ – угол наклона сечение а-а по отношению к нормали.
б) Рассчитывается окружное напряжение:
в) Определяется эквивалентное напряжение:
г) Определяется запас прочности .
5. Исходные данные:
6. Расчёт:
,что удовлетворяет требованиям прочности
Расчет прочности распределительного кольца
Режим работы двигателя – основной.
Вид нагружения – изгиб.
Расчетная схема – балка единичной ширины защемленная по концам и нагруженная по длине b перепадом давления ∆p=pохл-pг,
Рисунок 17 – Расчетная схема для определения прочности распределительного кольца
Определяется предельный погонный момент Мт.п. = т h2 ;
Определяется предельный перепад давления р = 16 т.п. b2;
Определяется коэффициент запаса прочности nT = p p,
где - предел текучести материала распределительного кольца;
h- толщина распределительного кольца;
b- длина участка, нагруженного перепадом давления;
- перепад давления, действующий на распределительное кольцо.
Допущения: уменьшение жесткости кольца из-за наличия отверстия компенсируется подкрепляющим действием соединенных с ним продольных связей и стенки. При этом распределительное кольцо можно рассматривать как балку единичной ширины, защемленную по концам и нагруженную по длине с перепадом давления ∆p.
Исходные данные:
Материал – 12Х18Н9Т.
h = 0,005 м, σт = 650 МПа, b = 0,034 м, ∆p = 27,3 МПа.
Расчет:
Прочность распределительного кольца обеспечивается.
