Подключение новых наборов элементов
При создании нового документа на панель Фигуры выводится всего несколько наборов (групп) из числа доступных в Microsoft Visio. Список наборов, соответствующий типу (шаблону) иллюстрации, определен разработчиками программы, однако, можно в любой момент добавить к проекту дополнительные наборы элементов.
Для
этого нажмите кнопку Фигуры
,
расположенную на панели инструментов,
и
выберите нужную группу из появившегося
на экране меню (рис. 3.9).
Рис. 3.9. При работе с иллюстрацией вы можете использовать все группы элементов, доступные в Microsoft Visio
Рисующие инструменты
Для
того, чтобы получить доступ к рисующим
инструментам, нажмите кнопку Средства
рисования
,расположенную
на панели инструментов, или вызовите
команду меню Вид
> Панели инструментов > Рисование.
При
этом на экране появится небольшая
панель, с помощью которой вы сможете
выбрать для использования один из
доступных инструментов (рис. 3.10).

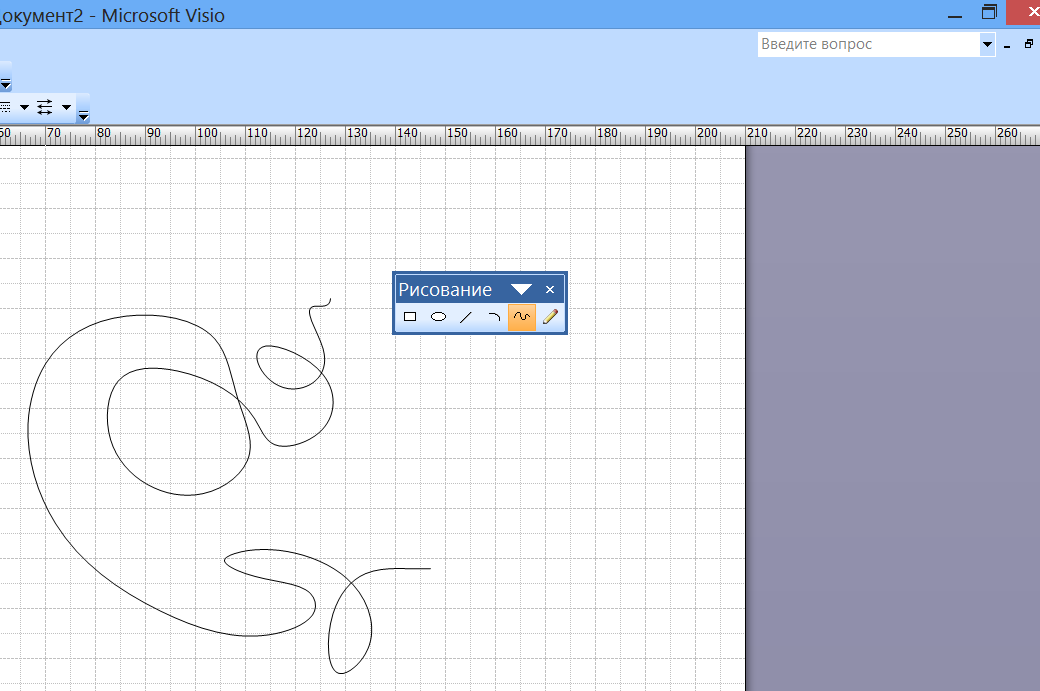

Рис. 3.10. При помощи рисующих инструментов вы можете создавать
фигуры произвольной формы
К
вашим услугам шесть инструментов, два
из которых – Прямоугольник
и Эллипс
–позволяют
быстро чертить простые фигуры. Выберите
инструмент и подведите указатель мыши
к точке, из которой вы хотите начертить
построение. Нажмите левую кнопку мыши
и, не отпуская ее, начертите фигуру
нужного размера.
При
помощи инструментов Линия
и Кривая
можно
быстро соединить две точки прямой
линией или дугой.
Для этого выберите инструмент и
установите указатель мыши в начальной
точке. Нажмите левую кнопку мыши и, не
отпуская ee
проведите
линию. Если выбран инструмент Кривая,
то изгиб получающейся дуги! будет задан
автоматически.
Удерживая нажатой клавишу Shift во время работы с инструментом Линия, вы можете задать направление прямой –по горизонтали, по вертикали или под углом, кратным 45° (0, 45, 90, 135, 180 и так далее).
Инструменты Ломаная и Карандаш служат для построения линий более сложной формы. Пример использования инструмента Ломаная представлен на рис. 3.10. Ведите указатель мыши, удерживая нажатой ее левую кнопку – программа будет автоматически отслеживать и сглаживать ваши движения, строя плавную линию.
Инструмент Карандаш позволяет создавать фигуры, состоящие из отрезков прямых и дуг окружности. Установив указатель мыши в начальную точку, нажмите левую кнопку мыши. От вашего движения зависит то, будет ли отрезок линии прямым или криволинейным. Подведя курсор в конечную точку отрезка, отпустите кнопку мыши.
Такие фигуры, как прямоугольник и эллипс, сразу после построения являются замкнутыми и имеют цветной фон (по умолчанию – белый). При помощи инструментов Ломаная и Карандаш вы также можете построить замкнутый объект. Для этого следует начать и завершить линию в одной точке. В одной из последующих глав мы поговорим о том, каким образом можно изменить цвет линии и внутренней области (фона) стандартных блоков и фигур, созданных пользователем при помощи рисующих инструментов.
Отметим также, что форму сложных линий, нарисованных при помощи инструментов Ломаная и Карандаш, можно изменять после того, как рисование было завершено. Выделив объект, вы увидите на линии набор маркеров – на рис. 3.11 круги и ромбы, находящиеся на стыках (ромбы) и в середине отрезков (круги). Выбрав инструмент Линия, Кривая, Ломаная или Карандаш, щелкните на любом маркере, чтобы выделить его, и переместите при помощи мыши.
Рис. 3.11. Вы можете изменить форму линии, перемещая
при помощи специальные маркеры
