1.4. Определение протяженности магистралей и веток на 5-ый год эксплуатации.
Необходимость знания протяженности магистрали и веток на определенный период вызван тем, что лесозаготовители должны запланировать строительство за 1…2 года до начала лесоэксплуатации.
Техника определения протяженности дорог не сложна: надо измерить протяженность всех веток, которые будут работать на пятый год эксплуатации, и соответствующий участок магистрали, при этом следует не забыть учесть коэффициенты удлинения трассы.
где и- длина магистрали и ветки, км;и–длина магистрали и ветки измеренные с карты в масштабе, км;коэффициент удлинения магистрали(1,05... 1,10);коэффициент удлинения ветки(1,10... 1,20)
В летний период:
6*1 = 6 км
6,3*1.1 = 6,93 км
В зимний период:
10,9*1 = 10,9 км
8,9*1,1 = 9,79 км
Общая эксплуатационная длина на 2016 год составит :
Lэ.2016=Lэ.м.2016*kм+∑lв*kв+ ∑lус*kус=
= 10,9*1 + (6,3+8,9)1.1+(0,5+0,8)*1,2=
=29,2км,
где Lэ.м.2016– эксплуатационная длина магистрали, ∑lв- сумма эксплуатационных длин веток, ∑lус- сумма эксплуатационных длин усов,k-коэффициенты удлинения магистралей,веток,усов.
1.5. Расчет толщины дорожной одежды на ветке
Расчёт толщины дорожной одежды был произведен в программе RASSDOR
Исходные данные :
Автомобиль VolvoFH12
Диаметр отпечатка колеса – 45 см
Заданные пределы изменения толщины слоев :
Гравийная оптимальная смесь, смесь №1 , класс прочности 1 : от 10 до 40 см
Песок гравелистый : от 15 до 50 см
Грунт в основании – суглинок легкий
Фактическая интенсивность движения автопоездов авт/сутки, на ветке:
где объем вывозимой древесины в безморозный период,;коэффициент неравномерности вывозки леса в течении суток,количество летних дней для вывозки,;полезная нагрузка на автопоезд,.
Расчетную интенсивность движения лесовозных автопоездов и машин на прочих работах:
Требуемый модуль упругости дорожной одежды:
где ,коэффициенты, а = 65,b= 65 для а/м группы А с осевой нагрузкой 10т;расчетная интенсивность движения на дороге а/м в сутки,
4. Общий модуль упругости дорожной одежды:
где, коэффициент прочности,;требуемый модуль упругости,

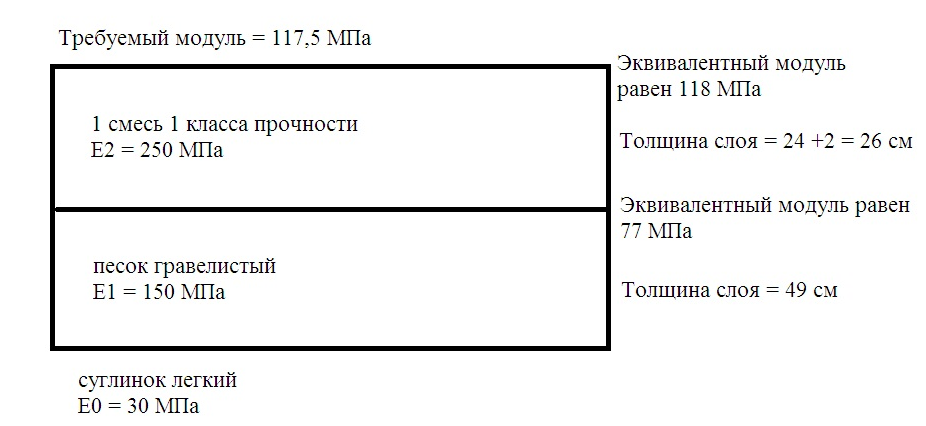

Для определения толщины дорожной одежды воспользуемся программой RASSDOR
1.6. Проектирование поперечного профиль земляного полотна и дорожной одежды на ветке.
Земляное полотно лесовозных автомобильных дорог проектируют, руководствуясь типовыми поперечными профилями. Параметры земляного полотна принимают согласно СНиП 2.05.07 – 85. Ширину земляного полотна на ветке при серповидном поперечном профиле дорожной одежды следует рассчитать.
Крутизну откосов насыпей, внутренних откосов кюветов в выемках устанавливают исходя из вида грунта и землеройной машины, которая будет перемещать грунт. При возведении насыпей из суглинков и глины крутизну откосов принимают 1 : 1,5, из песка и супеси 1 : 1,5; 1 : 2 или 1 : 3. Независимо от вида грунта при возведении насыпей автогрейдерами и бульдозерами из канав или боковых резервов крутизну откосов следует принимать 1 : 3. Выполнить более крутой откос можно, но трудно. Внешние откосы выемок всегда делают крутизной 1 : 1,5.
Поперечные профили дорожной одежды на ветках могут быть корытными, полукорытными и серповидными. С учетом того, что дорожные одежды веток строят из недорогих материалов с обочинами, не превышающими 1 м (как правило 0,75 м), большей частью применяют серповидный профиль. Дорожную одежду на ветках проектируют на земляном полотне из недренирующих грунтов двухслойной, на дренирующих – однослойной.
Поперечный профиль земляного полотна лесовозной автомобильной дороги проектируется для пикета ПК14+00 с высотой насыпи
Проектируемый тип поперечного профиля земляного полотна - насыпь с односторонним резервом

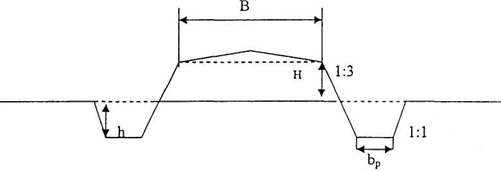

Рис. 1 Поперечный профиль земляного полотна – насыпь с резервами. |
Проектируемый тип поперечного профиля дорожной одежды серповидный.

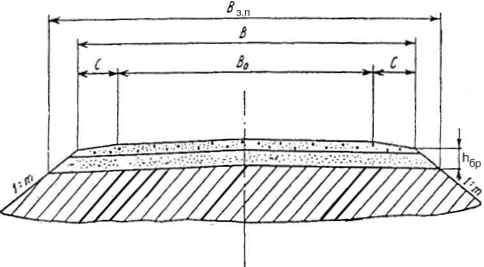

Рис. 2 Серповидный поперечный профиль дорожной одежды. |
I. Расчет для проектирования поперечного профиля земляного полотна.
Ширину земляного полотна считаем по формуле:
где — ширина дороги, м,;— ширина обочины, м,.
Величину определяем по формуле:
где — коэффициент крутизны откоса,; — толщина дорожной одежды на бровке, м
Величина толщины дорожной одежды по бровке определяется по формуле:
где — толщина дорожной одежды по оси дороги, м,;— поперечный уклон дорожного покрытия,;— поперечный уклон земляного полотна,;.
