книги из ГПНТБ / Евсеев, Роман Евгеньевич. Новое в технологии электромонтажных работ
.pdfк этой силе дюбели имеют достаточный запас прочности, обус ловленный большими значениями срезающих усилий, допусти мых для тех марок стали, из которых дюбели изготовляются.
Рис. 9. Силы, действующие на дюбели при креплении кон
струкций к потолку и к стене:
а — крепление к потолку; б — крепление к |
стене; Q — сила, |
стремящаяся |
вырвать дюбель; Р — вес конструкции; I — расстояние по вертикали между |
||
верхним и нижним креплениями; а — расстояние от стены до вертикальной |
||
линии, проходящей через центр тяжести |
закрепляемой конструкции |
|
Кроме срезающих усилий на верхние дюбели, при крепле |
||
нии конструкций к стене действуют |
также и |
вырывающие |
силы (рис. 9,6) |
|
|
где Q — вырывающая сила, действующая вдоль оси дюбеля,
Р — вес закрепляемой конструкции (аппарата),
а— расстояние от стены до вертикальной линии, прохо дящей через центр тяжести аппарата,
I — расстояние между верхними и нижними крепления
ми,
п— число креплений в верхней части закрепляемой кон струкции (дюбели, расположенные в нижней части закрепляемой конструкции, вырывающих усилий не испытывают).
Выбор дюбелей по прочности закрепления, пока еще нет достаточного опыта их эксплуатации, следует производить
с коэффициентом запаса1 К —5 при креплении к стене и К =
— 10 при креплении к потолку. Для обычных, наиболее мас
совых случаев креплений электротехнических конструкций и
аппаратов такие коэффициенты запаса прочности вполне до стижимы; практически же они получаются даже значительно
1 Коэффициент запаса — отношение прочности закрепления дюбеля F к вырывающей силе Q.
20
выше. Например, при креплении аппарата весом в 100 кг к бетонной стене (марка бетона 150) на четырех дюбелях (число
дюбелей в верхней части аппарата п = 2) диаметром в 5,5 мм
и длиной рабочей части 65 мм фактический коэффициент за паса составит
F _ Ли/_ 1250-2 _ А ~ V “ Ра ~ 100 —
В этом примере принято относительно неблагоприятное условие, когда I = а, а прочность закрепления F = 1250 кг.
Учитывая изложенное выше, можно установить следующий порядок выбора дюбелей:
1. Намечается тип дюбеля (гвоздеобразный, с наружной резьбой под гайку или с внутренней резьбой под винт) в за висимости от особенности закрепляемой конструкции и усло вий эксплуатации.
2. Определяется по табл. 1 длина и диаметр нарезной ча сти дюбеля в соответствии с размерами отверстий закрепляе мой конструкции.
3. Подбирается по табл. 2 диаметр и длина рабочей части дюбеля.
Выбор патронов производится по табл. 4 в зависимости от материала основания и размеров дюбелей.
Таблица 4
Выбор строительных патронов в зависимости от размеров дюбелей и материала основания
Длина и диаметр вбиваемой части дюбеля
в мм
35X4,5
60X4,5
45X5,5
65X5,5
45X8,0
65x8,0
20X4,5
20X5,5
25X5,5
25X8,0
30X8,0
Группа", |
и номера патронов, |
величина (длина) камеры сгорания (К) в мм |
|||
i |
; |
! 1 |
” |
, |
\ |
бетон 300 |
бетон 150 |
бетон 100 |
шлакобетон100 |
шлако бетон50 |
кирпич красный |
ЙУХ |
сталь толщиной 5мм |
|
|
|
|
|
|
|
*я га |
|
|
|
|
|
|
|
|
S М |
|
|
|
|
|
|
|
|
С S |
|
|
|
|
|
|
|
|
а. ч « |
|
|
|
|
|
|
|
|
s s 3 |
|
|
|
|
|
|
|
|
1 |
; |
|
В-З В-2 |
В-1 |
В-1 |
В-1 |
В-2 |
В-1 |
_ |
||
В-5 |
В-З В-2 |
К-25 |
К-50 |
В-З В-2 |
_ |
|||
В-2 |
В-1 |
|||||||
В-5 |
В-З В-2 |
К-25 |
К-22 |
В-4 |
В-З |
|
||
В-2 |
В-1 |
|
||||||
В-8 |
В-6 |
В-4 |
К-25 |
К-25 К-18 |
В-4 |
|
||
В-2 |
В-2 |
В-4 |
|
|||||
Г-4 |
Г-4 |
В-8 |
К-20 |
К-25 |
Г-1 |
К-18 |
_ |
|
В-4 |
В-З |
В-8 |
||||||
__ |
К-25 |
Г-1 |
В-5 |
В-4 |
Г-2 |
К-20 |
_ |
|
Г-4 |
В-8 |
|||||||
__ |
_ |
_ |
_ |
К-22 |
— |
К-18 |
В-1 |
|
— |
— |
|||||||
__ |
|
_ |
__ |
—• |
В-2 |
—— — — — — —
—— — — — — —- —
—— — — — — — —
сталь ТОЛЩИНОЙ 10 мм |
сталь толщиной 15 мм |
——
——
——
——
В-З — В-5 — В-5 В-6 Г-1 Г-4
—Г-4
21
![](/html/65386/283/html_m3yeS_R7yc.Reix/htmlconvd-QCzA0k23x1.jpg)
Данные, приведенные в табл. 4 для всех оснований, кроме стальных, следует считать ориентировочными, поскольку твер
дость их материала не является величиной строго постоянной.
Поэтому после предварительного выбора патрона делается несколько пробных выстрелов в то основание, к которому на
мечено осуществить крепление. В результате этих выстрелов
может возникнуть необходимость в изменении типа патрона.
В случае необходимости более точная регулировка глубины внедрения дюбеля осуществляется при помощи изменения
объема камеры сгорания, для чего также следует произвести ряд пробных выстрелов.
Перед началом работы на пистолет устанавливается1 ствол в соответствии с размерами выбранных дюбелей и одевается гот или иной наконечник в зависимости от расположения мест забивки дюбелей. Затем путем нажатия на спусковой крючок незаряженного пистолета проверяется действие блокировки, предотвращающей выстрелы в воздух; спусковой крючок при этом не должен перемещаться до тех пор, пока не будет нажа
та кнопка на дуле пистолета и он не будет прижат к той по
верхности, в которую производится выстрел.

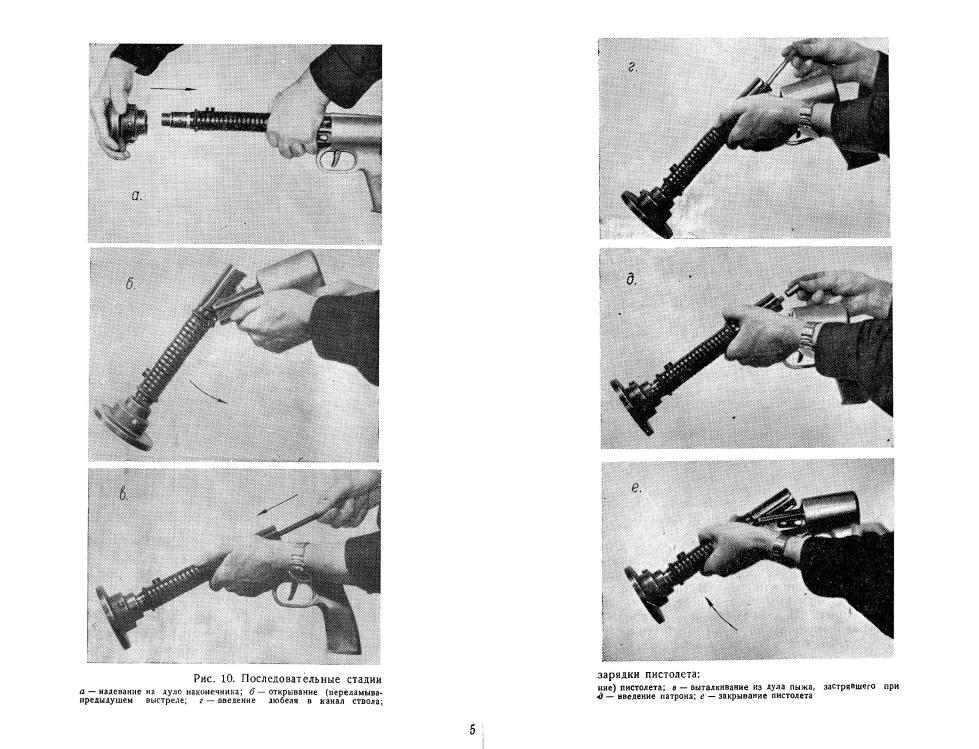

Последовательность зарядки пистолета показана на рис. 10. В начале насаживается наконечник и путем нажатия ры чага защелки открывается пистолет. Затем, если зарядка про изводится после очередного выстрела, удаляются стреляная
гильза и пыж, который часто застревает в дуле. Объясняется это тем, что нарезная часть дюбеля в случае ее большой дли ны или в результате недостаточного заглубления дюбеля (мал заряд) остается в канале ствола и после выстрела пыж не мо жет вылететь. Стреляная гильза удаляется специальным зах
ватом — металлической полоской наподобие короткого но
жа — путем зацепления им за выступ гильзы. Пыж выталки
вается шомполом.
Перед тем, как ввести дюбель в канал ствола, на конец его рабочей части одевается полиэтиленовый колпачок, а на нарезную часть, если диаметр ее меньше диаметра ствола, на винчивается центрирующая инвентарная гайка. Использовать дюбели, застревающие при введении их в ствол, запрещается.
Вслед за дюбелем в казенную часть ствола вводится патрон,, который, нажимая на дюбель, проталкивает его в канал ство ла на длину, равную длине патрона. В том случае, если пред варительной пристрелкой выявлена необходимость увеличения камеры сгорания, дюбель до введения патрона проталкивается
в ствол на необходимую глубину при помощи шомпола. Закры вается пистолет поворотом ствола в направлении, обратном
1 Смена ствола производится при так называемой неполной разборке пистолета, описанной в § 5.
24
![](/html/65386/283/html_m3yeS_R7yc.Reix/htmlconvd-QCzA0k25x1.jpg)
-открыванию. При полном закрытии пистолета защелка запи
рает его, что сопровождается характерным щелчком. Операции, выполняемые после зарядки пистолета, собст
венно для производства выстрела, т. е. непосредственно для забивки дюбеля в основание, показаны на рис. 11. При выст
реле пистолет держат обеими руками: правой за рукоятку кор
пуса, левой за дуло. Большим пальцем левой руки нажимают кнопку на дуле для деблокировки спускового механизма, пос ле чего пистолет приставляют к тому основанию, в которое производится забивка дюбелей. При этом риски осей на нако
нечнике должны совпадать с осями разметки мест креплений. Зто обеспечивает достаточно точное попадание дюбеля в на меченную точку крепления. Затем, прижав пистолет к основа
нию, нажимают спусковой крючок, в результате чего проис
ходит выстрел. При больших зарядах пороха (более 0,8 г) пи столет при выстреле дает ощутимую отдачу. Поэтому при ра
боте на высоте следует обращать особое внимание на устой чивость подмостей, инвентарных вышек и других приспособ
лений.
Применение пистолета СМП-1 в электромонтажном произ водстве весьма многообразно. Однако все основные случаи креплений в зависимости от типа дюбелей и материала осно вания можно свести к следующим:
1)разъемное крепление дюбелями с резьбой к неметалли ческим основаниям (бетон, кирпич и т. п.);
2)разъемное крепление к металлическим основаниям;
3)глухое крепление гвоздеобразными дюбелями к неме таллическим основаниям;
4)глухое крепление к металлическим основаниям.
Примеры перечисленных креплений показаны на рис. 12,
13, 14.
Глухие крепления, как более дешевые и не требующие гаек, должны применяться во всех случаях, где это допустимо по конструктивным соображениям и требованиям эксплуатации,
например, для полос заземления, различных кронштейнов, ка бельных конструкций, неснимаемых кожухов и ограждений и т. п. Не следует до накопления опыта эксплуатации приме нять дюбели в установках, подверженных постоянным вибра циям (например для крепления электродвигателей), а также сильным динамическим нагрузкам (масляные выключатели,
разъединители и т. п. аппаратура).
При осуществлении глухих креплений следует помнить,
что в случае, если наконечник пистолета не будет плотно ох
ватывать прибиваемую деталь (например, ушко для крепле ния аппарата, полосу заземления), возможно изменение трас сы движения дюбеля с вылетом его в сторону работающего.
Для предупреждения этого следует применять специаль ные наконечники, имеющие вырез, или шаблоны (см. рис. 4).
26
Рис. 12. Разъемное крепление конструкций дюбелями с резьбой:
а — крепление |
кабельной конструкции к стене; |
б — крепление |
кронштейнов для шинопровода |
к металлической балке; 1 — кабельная конструкция коробчатого профиля; 2— дюбели: 3 — двутавровая балка; 4 — кронштейны
Рис. 14. Глухое крепление конструкции
кметаллическому основанию:
/_ сетчатое ограждение; 2 — швеллер; 3 — гвозде
образный дюбель
Рис. 13. Пример глухого крепления полосы заземления к стене при помощи гвоздеобразных дюбелей:
/ _ стена; 2 — полоса заземления; 3 — стальная прокладка; 4 — гвоздеобраз ный дюбель (простреливает полосу и подкладку)
27
В качестве примера одного из первых применений писто лета в большом масштабе следует привести работы по устрой ству люминисцентного освещения в кузовном цехе Горьков ского автомобильного завода, выполненные Горьковским мон
тажным управлением Главэлектромонтажа Минстроя РСФСР.
Дюбели забивались в железобетонные потолочные перекрытия с передвижных металлических инвентарных вышек звеньями по 2 человека, из которых попеременно один работал с писто летом, а другой передвигал вышку. Каждое звено в смену вы
полняло до 350 креплений, что в четыре—пять раз превышало норму выполнения креплений с помощью вмазки штырей. Всего было произведено около 20 тыс. креплений.
Расчеты показывают, что применение пистолета СМП-1 дает большую экономию рабочего времени по сравнению с рас пространенным способом выполнения креплений вмазкой це ментным раствором. Так, например, на каждые 1000 шт. креп лений достигается следующая экономия трудозатрат (в чел,- час.) по сравнению с вмазкой:
|
При |
механи |
При ручной |
|
ческой пробив |
пробивке |
|
|
ке гнезд |
гнезд |
|
Крепление к |
бетону ..................... |
130 |
300 |
, |
кирпичу .................... |
54 |
102 |
Только в организациях Главэлектромонтажа, где намечает ся выполнение в год не менее 20 млн. креплений с помощью пистолета СМП-1, ожидается годовая экономия около 300 тыс. чел.-дн. рабочего времени.
5.Техника безопасности при работе и обращении
спистолетом и уход за ним в эксплуатации
Техника безопасности. Наиболее вероятны сле дующие несчастные случаи с людьми при нарушениях правил работы и обращения с пистолетом:
а) ранение людей, находящихся в помещениях, смежных с теми, где производится работа с пистолетом, в случаях про стрела насквозь стен, перегородок, перекрытий;
б) ранение работающего с пистолетом или людей, находя щихся поблизости, дюбелем, отлетевшим рикошетом или из
менившим свою траекторию при вхождении в материал осно вания (последнее может быть, например, при закреплении упругой конструкции, если она неплотно прилегает к стене);
в) ранение (в особенности глаз) осколками основания
(кирпич, бетон), в которое забивается дюбель; г) несчастные случаи, вызванные неисправностями писто
лета;
28
д) воздействие выстрела на органы слуха при работе в за крытых помещениях очень малого объема (например, в закры
той камере распределительного устройства, тоннеле и т. п.). На рис. 15 схематически изображены случаи, которые мо
гут возникнуть при неправильных действиях с пистолетом. Прострел стены (перекрытия) насквозь, как показано на рис. 15, а, .может произойти при слишком тонкой стене, малой проч ности материала стены или применении большего заряда, чем требуется. Поэтому для предотвращения несчастных случаев следует удалять людей из помещений, смежных с теми, где
забиваются дюбели, в случае, если толщина стен (перекрытий)
меньше следующих величин:
бетонные...................................................................... |
|
150мм |
кирпичные.......................................................... |
180 |
„ |
шлакобетонные ............................................ |
250 |
, |
Если толщина стен более указанных выше величин, то уда лять людей из смежных помещений требуется только на вре мя производства пробных выстрелов. На рис. 15,6 рассмотрен случай, который может возникнуть при закреплении стальной конструкции у проема в стене, когда возможен скол материа ла стены у края и вылет дюбеля в соседнее помещение. По
этому минимальное расстояние от края проема или колонны до точек забивки дюбелей должно быть не менее 80 мм — для
дюбелей с диаметром рабочей части |
до 6 мм и не |
менее |
130 мм— для дюбелей с диаметром |
рабочей части в |
8 мм. |
При закреплении стальной конструкции в кабельном канале близко от края также возможен скол материала и вылет дю беля (рис. 15,в). Для предотвращения травм в этом случае необходимо следить, чтобы в направлении выстрелов вблизи
от места работы не было людей.
Возможны также случаи прострела металлических балок и рикошетов в результате завышения пороховых зарядов
(рис. 15, г, д, е). На последующих рис. 15, ж,з,и, к приводятся различные случаи, могущие произойти при закреплении упру гого, не плотно прилегающего к стальной конструкции метал
лического листа, при неплотных прилеганиях наконечника к основанию (т. е. когда ствол пистолета расположен не под прямым углом), при изменении трассы движения дюбеля в сторону работающего из-за неправильно выбранного наконеч ника для прибивки полосы заземления (в данном случае сле дует применять наконечник, охватывающий закрепляемую по
лосу заземления).
Приведенные примеры не исчерпывают возможных случаев неправильного применения пистолета, которые к тому же не всегда могут быть предусмотрены заранее. Поэтому от рабо тающего требуется уменье в каждом конкретном случае, опи-
29
Рис. 15. |
Схемы возможных |
поражений |
людей дюбелями при |
выстрелах |
||||||
|
|
в |
случаях неправильных |
действий с пистолетом: |
|
|||||
а~ нрострел стены насквозь; б |
скол края отверстия в стене и вылет дюбеля в смежное |
|||||||||
помещение; в — скол |
края кабельного канала и вылет дюбеля вверх; г — рикошет пои |
|||||||||
простреле |
балки |
насквозь |
(велик |
заряд); |
<?, |
е, - случаи рикошета при простреле полок |
||||
стальных |
балок; |
ж — изменение |
трассы |
дюбеля |
и вылет его в сторону |
работающего |
||||
вследствие неплотного прилегания к стальной |
конструкции закрепляемого упругого листа- |
|||||||||
3'“~ ВЫЛет |
дюбеля |
в |
сторону |
работающего при установке ствола пистолета не под |
||||||
|
|
|
повеРхности основания, в которое |
забивается дюбель; к - вылет дюбеля |
||||||
®"° эн2, работающего в |
случае неправильного применения обычного наконечника при |
|||||||||
|
|
|
полосы |
заземления; л - то же, |
правильное применение |
специального |
||||
мкоывяюпшй „Г™П'”0‘?Т /тена; |
стена |
с отверстием (проемом); 3 - стальной лист, |
||||||||
™Р“ВЛ“ЩЛ,Й |
Р |
’ |
4' 5' 6 ~ Двутавровые |
балки; 7-швеллерная балка; 8, 9 - уголки |
||||||
, |
и |
полоса |
заземления |
и стальная подкладка; 11 — специальный |
наконечник |
к пистолету, охватывающий полосу и подкладку; 12 — пистолет СМП-1
