книги из ГПНТБ / Кожуховский И.Е. Зерноочистительные машины. Конструкции, расчет и проектирование
.pdfзвездочки. Звездочки связаны цепной передачей с ходовыми коле сами йашины.
Кулачковые муфты 5 и 6 предназначены для поворота машины
и для отключения механизма передвижения от ходовых колес при ее транспортировании.
При переходе с рабочей скорости на транспортную (переезды в пределах тока) включают кулачковую муфту на валу привода механизма.
Скорость передвижения машины при работе составляет 2— 8 м/ч, при переездах по току — 575 м/ч (в направлении рабочей подачи) и 810 м/ч (в обратном направлении).
Схема работы машины приведена на рис. 119. Очищенное зерно отгрузочным транспортером укладывается в бунт позади машины, отходы воздушной и решетной очисток выводятся шнеком в сто рону и складываются в бунт отходов.
Для подбора решет можно пользоваться табл. 26 подбора ре шет к машине ЗАВ-10.30000.
Техническая характеристика машины ЗС-10 |
|
||
Производительность при очистке пшеницы в т/ч . |
. . . |
5 |
|
Габаритные размеры в рабочем положении в мм: |
|
5500 |
|
д л и н а ....................................................................................... |
|
|
|
ш и р и н а ................................................................................... |
|
|
4210 |
высота ................................................................................... |
|
в мм: |
2870 |
Габаритные размеры в транспортном положении |
2800 |
||
д л и н а ....................................................................................... |
|
|
|
ш и р и н а ...................................................................................... |
|
|
1950 |
высота ................................................................................... |
|
|
2250 |
Диаметр рабочего колеса вентилятора в м м ..................... |
|
400 |
|
Частота вращения вала вентилятора в об/м ин.................... |
. . . |
1000 |
|
Поперечное сечение сепарирующих каналов в мм |
100X800 |
||
Габаритные размеры решетных полотен в мм: |
|
790 |
|
д л и н а ........................................................................................... |
|
|
|
ш и р и н а ....................................................................................... |
|
|
980 |
Угол наклона решет в градусах .............................................. |
|
|
8 |
Частота колебаний решетного стана в м инуту.................... |
|
500 |
|
Количество решетных полотен в машине .............................. |
|
4 |
|
Число щеток .................................................................................... |
|
• • |
12 |
Мощность электродвигателя в кВт ............................ |
в о б /м и н |
4,5 |
|
Частота вращения электродвигателя |
|
1440 |
|
Скорость загрузочного транспортера |
в м /с ............................. |
|
1,00 |
Скорость отгрузочного транспортера в м /с ............................. |
|
1,12 |
|
Масса машины в к г ...................................................................... |
|
|
1950 |
Пневматическая машина ОВВ-20
Машина (рис. 120) предназначается для предварительной очи стки зернового вороха, получаемого от комбайнов.
Основной рабочий орган машины — воздушноочистительная система с кольцевым сепарирующим каналом, вентилятором, оса-
.дочной камерой, инерционным пылеотделителем и пневмотранс портером отходов. Машина имеет, кроме того, роликовое решетное
160
Рис. 121. Схема машины ОВВ-20:
1 — питатель |
загрузочного транспортера; 2 — загрузочный транспортер; |
||||||||
3 — скребковый |
транспортер под |
роликовым |
решетом; 4 — роликовое |
||||||
решето; |
5 — кольцевой |
сепарирующий |
канал; |
6 — отгрузочный |
транс |
||||
портер; |
7 — приемный |
бункер ‘отгрузочного |
транспортера; 8 — трубо |
||||||
провод |
пневматического |
транспортера |
отходов; |
9 |
— инерционный пыле- |
||||
отделнтель; |
10 |
— шнек |
осадочной |
камеры; |
11 |
— осадочная |
камера; |
||
|
|
|
|
12 — вентилятор1 |
|
|
|
||
11 И . Е. Кожуховский |
161 |
устройство с загрузочным ковшом и зерносливом, скребковые загрузочный и отгрузочный транспортеры, механизм самопере движения.
Под роликовым решетом установлен скребковый транспортер для подачи зерна в кольцевой сепарирующий канал. Под каналом находится питающее распределительное устройство, состоящее из конуса, пружины и рычага. Для вывода отходов в нижней части осадочной камеры имеется шнек.
Механизм самопередвижения, имеющий свой электродвигатель, состоит из червячного редуктора, цепной передачи, кулачковой муфты для включения и выключения механизма.
Схема машины изображена на рис. 121. Зерно из бунта на току захватывается питателями 1 и загрузочным транспортером 2 подается на роликовое решето 4. Соломистые и другие крупные
примеси сходят с роликового решета, а зерно проваливается в от верстия между роликами на скребковый транспортер 3 и направ ляется им в сепарирующий канал 5. В кольцевом канале зерно воз душным потоком, возбуждаемым вентилятором 12, очищается от
легких примесей и поступает в приемный бункер 7 отгрузочного транспортера 6, который подает его в бунт или в автомашину. Легкие примеси осаждаются в осадочной камере 11 и выводятся шнеком 10 в трубопровод 8 пневматического транспортера. Сюда же
направляются пыль и другие легкие частицы, выделенные из от работавшего воздуха инерционным пылеотделителем 9.
Техническая характеристика машины ОВВ-20
Производительность при очистке пшеницы в т/ч . . . . До 20 Габаритные размеры в рабочем положении в мм:
д л и н а ....................................................................................... |
|
6000 |
ш и р и н а ................................................................................... |
|
5025 |
высота ...................................................................................... |
|
3380 |
Мощность электродвигателей в кВт: |
|
|
для привода рабочих органов .......................................... |
|
10 |
для передвижения машины.............................................. |
|
1,0 |
Диаметр рабочего колеса вентилятора в м м ..................... |
|
500 |
Число оборотов вентилятора в минуту . .......................... |
1380 |
|
Роликовое решето: |
' |
|
ширина рабочей поверхности в м м ............................. |
; . |
665 |
длина рабочей поверхности в м м ...................... |
910 |
|
частота вращения роликов в об/мин |
|
480 |
Сепарирующий канал: |
|
|
высота в м м ............................................................................... |
|
1100 |
диаметр внешнего цилиндра вмм . . . . |
. . . . . |
760 |
диаметр внутреннего цилиндра в мм ......................... |
|
500 |
Ширина захвата питателей в м м ............................................. |
|
4620 |
Размеры скребков транспортера в м м ................................. |
|
200X90 |
Скорость передвижения машины в м/ч: |
|
|
при работе ................................................................................ |
|
30 |
при переезде по току .......................................................... |
|
410 |
Масса машины в к г ...................................................................... |
|
1490 |
} 162
1 2 3 * 5 |
б |
Рис. 122. |
Сепаратор |
|||
|
ОКС-4: |
|
|
|
I — приемная |
камера; |
2 — |
||
питающий валик; 3 |
— пер |
|||
вый |
сепарирующий |
канал; |
||
4 — верхняя |
осадочная |
ка |
||
мера; |
5 — клапаны; |
|
6 — |
|
механизм удаления из оса дочной камеры осевших при
месей; |
7 — всасывающий |
||||
вентилятор; |
8 — клапан; |
||||
9 — электродвигатель; |
10 — |
||||
нижняя |
осадочная |
камера; |
|||
II |
— контрольный |
клапан; |
|||
12 |
— эксцентриковый |
вал; |
|||
13 |
— нагнетательный |
венти |
|||
лятор; |
14 — нижний |
решет |
|||
ный стаи; 15 — шатун; |
16 — |
||||
резиновый валик для очи стки решет; 17 — верхний решетный стан
1 3 |
12 |
11 |
МАШИНЫ ДЛЯ ОБРАБОТКИ СЕМЯН КУКУРУЗЫ
Сепаратор ОКС-4
Сепаратор (рис. 122) применяется на заводах по обработке семян кукурузы для их очистки от примесей и подготовки к по следующему калиброванию.
Машина состоит из двух взаимно уравновешивающихся ре шетных станов 14 и 17 с двумя ярусами решет в каждом и воздуш
ноочистительной системы, в состав которой |
входят |
два сепари |
|||
|
|
рующих канала, две осадочные |
|||
|
|
камеры 4 и 10 и три вентилятора: |
|||
|
|
два верхних, |
размещенных на од |
||
|
|
ной оси, — всасывающие 7; ниж |
|||
|
|
ний 13 — нагнетательный. |
|||
|
|
Решетные |
станы |
приводятся |
|
|
|
в движение шатунами |
от эксцен |
||
|
|
триков. Решета очищаются рези |
|||
|
|
новыми валиками 16, располо |
|||
|
|
женными под ними и перемещаю |
|||
|
|
щимися поперек решет. Наклон |
|||
|
|
решет и частоту колебаний станов |
|||
Рнс. 123. Схема технологического |
можно регулировать. |
|
|||
процесса машины ОКС-4: |
|
Особенность |
воздушноочисти |
||
/ и 6 — легкие примеси; 2 и |
4 — |
тельной системы |
заключается в |
||
крупные примеси; 3 и 5 — мелкие |
при |
том, что воздушный поток во вто |
|||
меси; 7 — очищенное зерно |
|
||||
ром сепарирующем канале, распо ложенном после решет, создается двумя вентиляторами: нижний вентилятор 13 нагнетает в канал воздух, верхний 7 отсасывает его через вторую осадочную камеру 10. Из первого сепарирующего канала 3 воздух отсасывается первым вентилятором.
При регулировании воздушного потока во втором сепари рующем канале добиваются создания в нем статического давления, равного атмосферному, что фиксируется клапаном 11, располо
женным в стенке канала.
Схема технологического |
процесса |
машины |
приведена на |
рис. 123. |
|
|
|
Техническая характеристика машины ОКС-4 |
|
||
Производительность в т/ч |
...................................................... |
|
3,5—4,0 |
Габаритные размеры в мм: |
|
|
3745 |
д л и н а ........................................................................................... |
|
|
|
ш и р и н а ...................................................................................... |
|
|
2285 |
высота ...................................................................................... |
в кВт . . . |
: |
2545 |
Мощность электродвигателя ............................. |
11 |
||
Число колебаний решетных .................станов в минуту |
172—486 |
||
Амплитуда колебаний в мм ...................................................... |
|
|
6,5 |
Число решет........................................................................................ |
|
|
4 |
Размеры решет в мм: |
|
|
1525 |
д л и н а ....................................................................................... |
|
|
|
ш и р и н а ....................................................................................... |
|
|
1345 |
164
шетом расположено по три резиновых очистителя. Все очистители -смонтированы на общей раме Т, подвешенной на роликах 2. Рама
приводится в возвратно-поступательное движение рычагами и тя гами, связанными с кривошипным валом 5. Резиновые очисти
тели, кроме возвратно-поступательного, приводятся также в коле бательные движения от эксцентрикового вала 6. '

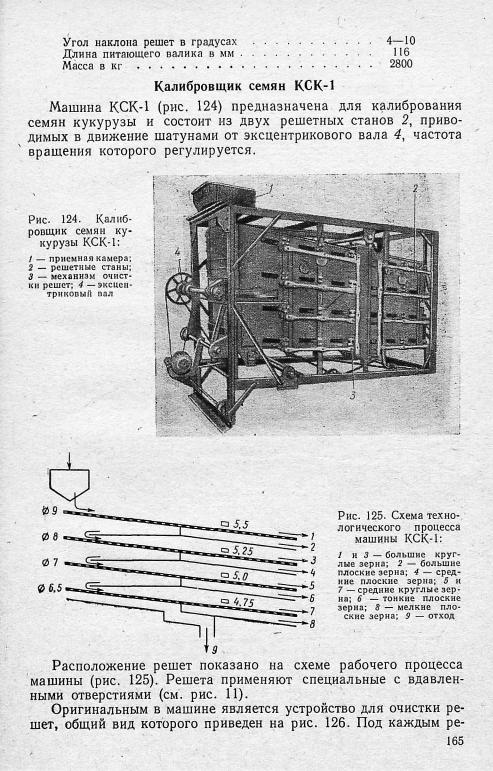

'Техническая характеристика калибровщика КСК-1
Производительность в к г /ч |
...................................................... |
500—1000 |
Габаритные размеры в мм: |
|
|
! д л и н а ....................................................................................... |
|
3100 |
■. ш ир и н а................................................................................ |
|
1060 |
высота ....................................................................................... |
|
1860 |
Мощность электродвигателя ........................................... |
вкВт |
1,0 |
Число колебаний решетных .................станов в минуту |
360—425 |
|
Амплитуда колебании в мм .................................................. |
|
6,5 |
Число решет................................................................................... |
|
8 |
Длина одного решета в мм |
|
1185 |
Ширина решета в мм ................................................................... |
|
500 |
Угол наклона решет в градусах ............................................... |
7 |
|
Частота вращения эксцентрикового вала очистителей |
|
|
в об/мин ................................................................................... |
|
190—200 |
' Масса без электродвигателя .......................................... |
в к г |
700 |
Триёр ТК.-580
Триер (рис. 127) применяется на заводах по обработке куку рузы для очистки фракций семян, калиброванных по ширине и толщине. Цилиндр 1 триера имеет ячейки одного размера (8,5
/ — цилиндр; 2 — желоб; 3 — шнек; 4 — механизм регулирования желоба; 5 — отраж а тели; А — подача материала; Б — выход коротких зерен; В — выход длинных зерен
или 9,0 мм). Внутри цилиндра на наружной стороне желоба 2
укреплены отражатели 5. В конце цилиндра, в месте выхода очи щенного зерна,' установлена диафрагма, предназначенная для удержания в цилиндре слоя зерна определенной толщины.- Диаф
167
рагму можно поворачивать по окружности цилиндра и изменять диаметр отверстия для выпуска очищенного зерна. Частота вра щения цилиндра регулируется вариаторным шкивом на валу элек тродвигателя.
Техническая характеристика триера ТК-580 |
|
Производительность в кг/ч .............................................................. |
1000 |
Габаритные размеры в мм: |
|
длина ............................................................................................. |
2750 |
ширина........................................................................................... |
980 |
вы сота................................................................................... |
, . 1100 |
Диаметр цилиндра в мм ...................................................... |
585 |
Длина цилиндра в м м .......................................................................... |
2165 |
Частота вращения цилиндра в о б /м и н ....................................... |
25—65 |
Мощность электродвигателя в кВт ............................................ |
0,6 |
Воздушный сепаратор БАС
Сепаратор (рис. 128) применяется на заводах по обработке кукурузы для выделения из калиброванных семян щуплых и по врежденных зерен. Сепаратор делит зерновой материал на четыре фракции: полноценное зерно и три фракции отходов.
Особенностью машины яв ляется возможность регулиро вания объема осадочной ка меры. Маховичок 8 через
систему рычагов поворачивает стенки осадочных камер. При повороте стенок влево объем
Рис. 128. Воздушный сепаратор БАС:
/ — приемная камера; 2 — питающий ва лик; 3 — клапан; 4 — сепарирующий ка нал; 5 — приемник очищенного зерна; 6 — осадочные камеры; 7 — вентилятор; 8 — маховичок механизма для изменения объема
осадочной камеры
осадочных камер увеличивается, скорость воздуха в них уменьшается и осадочная способность улучшается.
Машина снабжена мембранным тягомером для определения степени разрежения в камерах.
Техническая характеристика сепаратора БАС |
|
|
Производительность в т / ч ......................... |
'....................... |
3—4 |
Габаритные размеры в мм: |
1718 |
|
длина .......................................................... |
|
|
168
ширина.................................................................................... |
1490 |
вы сота ............................................................................... |
1660 Л |
Мощность электродвигателя в к В т ....................................... |
2,8й' |
Частота вращения в об/мин: |
|
■колеса вентилятора...................................................... |
1475—2255 |
шнеков в осадочных к а м е р а х ................................. |
555—1075 |
питающего валика ...................................................... |
0—67 |
Расход воздуха в м3/мин ........................................................ |
45 |
Масса в к г .................................................................................... |
457 |
ЗАРУБЕЖНЫЕ ЗЕРНООЧИСТИТЕЛЬНЫЕ МАШИНЫ
В капиталистических странах Америки и Европы наблюдается большое разнообразие в конструкциях зерноочистительных машин, выпускаемых разными фирмами. Это разнообразие обусловливается как конкуренцией, так и особенностями сельского хозяйства ка питалистических стран, в первую очередь большой дифферен циацией ферм по размерам, экономическим, техническим и другим показателям.
Следует отметить, что ряд особенностей, отличающих кон струкции зарубежных зерноочистительных машин, нельзя при знать целесообразными; некоторые из них вызваны только усло виями конкуренции. Например, сомнительна целесообразность регулирования угла наклона решет в машинах фирмы Феррел (США). Отдельные фирмы выпускают решета с различной длиной продолговатых отверстий и триерные цилиндры с ячейками разной формы, утверждая, что это имеет значение при подборе рабочих органов в отдельных случаях очистки семян. Такие особенности усложняют конструкцию машин, эффективность же их сомни тельна.
Однако имеются и такие особенности, которые заслуживают внимания. Это, прежде всего, составление серий однотипных ма шин из отдельных унифицированных секций, а также конструк тивное оформление, облегчающее наблюдение за работой машины и ее очистку от сора и семян предшествующей культуры.
Рассмотрим некоторые зарубежные зерноочистительные ма шины.
Машины для предварительной очистки
Американские фирмы выпускают машины для предварительной очистки под названием скельперов и скельператоров. Фирма Сьюпериор (США) изготовляет роликовый скельпер «Лайв-ролл» RS-35A, основной рабочий орган которого — роликовое решето размером 914x889 мм.
Машина предназначена для грубой очистки вороха. Под ее приемной камерой установлен аспиратор для удаления из зерно вого материала легких примесей и одновременного обеспыливания его. По данным фирмы, производительность машины при очистке пшеницы составляет 95 т/ч.
643 |
169 |
