.pdfплотноупакованной решеткой. В обеих модификациях имеются плотноупакованные плоскости j 111 |ри | ЮОО }„ с одинаковым стро
ением в виде гексагональной сетки (вокруг каждого атома на бли жайшем расстоянии находятся шесть соседей). Такая плоскость плотнейшей упаковки, будучи общей для кристаллов обеих фаз, обеспечивает полную когерентность на границе раздела и делает эту границу способной к скольжению при любых низких температу
рах.
В сталях и других сплавах при мартенситном превращении ко герентность частично нарушается из-за появления дислокаций на границе раздела фаз. Если эти дислокации могут скользить вместе с границей, то мартенситный кристалл растет так же быстро, как и в случае полностью когерентной границы. Если же с продвижени ем фронта превращения дислокации способны двигаться только пе реползанием, то быстрый рост кристалла по мартенситному меха низму может прекратиться, а дальнейшее его подрастание, возмож ное только диффузионным путем, при низких температурах практи чески не наблюдается.
Рассмотренный механизм перестройки решетки объясняет две важные особенности мартенситного превращения: громадную ско рость роста кристаллов мартенсита в условиях малой подвижности атомов (вплоть до температур, близких к абсолютному нулю) и бы строе прекращение их роста.
Представление о когерентном росте позволило Г. В. Курдюмову предсказать явление «термоупругого равновесия» кристаллов мар тенсита и исходной фазы, позднее обнаруженное в алюминиевых бронзах и некоторых других сплавах. Сущность этого явления со стоит в следующем.
При когерентном росте кристалла мартенсита накопление энер гии упругой деформации решетки может привести к тому, что рост кристалла прекращается еще до разрыва когерентности. Тогда устанавливается термоупругое равновесие между мартенситом и матрицей. Это равновесие смещается в ту или иную сторону с из менением температуры: при понижении температуры ДЕ0б возра стает и кристалл растет, пока не установится новое равновесие (или не нарушится когерентность), а при повышении температуры ДЕ0б уменьшается и кристалл будет сокращаться в размерах. Обнаруже ние «термоупругих» кристаллов мартенсита можно рассматривать как блестящее подтверждение правильности представлений о коге рентности на границе мартенсита с исходной фазой и о ведущей ро
ли соотношения ДЕ0б и ДЕупр в термодинамике мартенситных пре вращений.
3.Условия реализации «нормального»
имартенситного превращений
Вчистых металлах и твердых растворах на их основе, как уже отмечалось полиморфное превращение может протекать путем или неупорядоченной перестройки решетки, или реализации мартенсит
220
ного механизма превращения. Основные условия, необходимые для проявления того или иного механизма превращения высокотемпера
турной модификации |
в низкотемпературную, |
проанализированы |
Г. В. Курдюмовым. |
|
|
Если температура |
стабильного равновесия двух модификаций |
|
чистого металла достаточно высока (например, |
911°С у железа, |
882,5°С у титана, 865°С у циркония и 660°С у урана), то могут реа лизоваться оба механизма перестройки решетки. При сравнительно малых переохлаждениях, когда подвижность атомов достаточно высока, идет «нормальное» полиморфное превращение с самодиффузионной, неупорядоченной перестройкой решетки. Мартенситное превращение при малых переохлаждениях идти не может и поэто му не составляет конкуренции «нормальному» превращению. Объ ясняется это тем, что при неупорядоченной перестройке решетки упругая деформация кристаллов исходной фазы обусловлена толь ко изменением удельного объема, а при мартенситном превраще нии — также и когерентностью решеток исходной фазы и мартен ситного кристалла. Большая величина ДЕупр при мартенситном пре вращении требует большого термодинамического стимула (ДЕ0б) для развязывания превращения и, следовательно, большего пере охлаждения высокотемпературной модификации, чем это необходи мо для развития «нормального» превращения.
С ростом степени переохлаждения скорость неупорядоченной пе рестройки решетки возрастает, достигает максимума и затем пада ет в соответствии с С-кривой (см. рис. 82). При сравнительно боль ших переохлаждениях, когда разность свободных энергий двух мо дификаций становится достаточной, чтобы шло мартенситное пре вращение, оно происходит намного раньше, чем успеет начаться очень вялое при низкой температуре «нормальное» превращение. Например, у чистого железа (при содержании 0,0015% С) темпера тура Ма равна 750ЯС, что соответствует степени переохлаждения около 160о,С. При переохлаждении у-железа до температур, нахо дящихся в интервале 911—750°С, протекает «нормальное» у -*■ а- превращение, а ниже 750°С — мартенситное у-» а-превращение.
У металлов с высокой температурой равновесия модификаций не всегда легко получить такие большие степени переохлаждения, которые необходимы для начала мартенситного превращения. Так, например, для реализации мартенситного механизма полиморфно го превращения в железе образцы следует сильно перегревать в у-области и очень быстро охлаждать, чтобы подавить развитие
«нормального» превращения при меньших степенях переохлажде ния.
Если у чистого металла температура равновесия двух модифи каций сравнительно низкая (например, 400°С у кобальта и —19б°С у лития), то из-за малой подвижности атомов реализуется только мартенситное превращение, а неупорядоченная перестройка решет ки вообще не наблюдается.
В твердых растворах на базе полиморфных металлов реализа ция того или иного механизма превращения зависит от того, как
221
легирующий элемент изменяет температуру равновесия двух моди фикаций. Например, при легировании железа никелем и марган цем можно так сильно понизить температуру равновесия двух фаз, что нормальное у ^ a-превращение становится невозможным и на блюдается только мартенситная перестройка решетки.
Противоположный случай — легирование кобальта элементами, которые так повышают температуру равновесия двух модификаций, что, кроме мартенситного превращения, идущего при достаточно большом переохлаждении, становится возможным и «нормальное» превращение (при малых степенях переохлаждения).
4. Кристаллогеометрия превращения аустенита в мартенсит
Для понимания строения мартенсита в сталях необходимо знать кристаллогеометрию перестройки г. ц. к. решетки аустенита в объемноцентрированную тетрагональную решетку мартенсита, близкую к о. ц. к. решетке a-железа. Следующее простое изменение формы элементарной ячейки аустенита, известное в литературе как дефор мация Бейна, позволяет составить представление о характере кристаллогеометрии мартенситного превращения в стали (рис. 124).
На рис. 124, а показаны две соседние кубические элементарные ячейки г. ц. к. решетки аустенита. Атомы железа, отмеченные круж ками, расположены в вершинах кубов и центрах их граней. Атомы
Рис. 124. Деформация Бейна, превращающая |
решетку аустенита (а) в решет |
ку мартенсита |
(б) |
углерода, растворенного в у-железе по способу внедрения, стати стически равномерно занимают часть октаэдрических пустот г. ц. к. решетки1. Октаэдрические пустоты, помеченные крестиками, нахо дятся на серединах ребер и в центре объемов кубических ячеек (рис. 124,а). Все эти пустоты структурно эквивалентны, неразли чимы.
В г. ц. к. решетке аустенита можно мысленно выделить не толь
1 Для упрощения помечены не все положения атомов железа и углерода.
222
ко кубическую, но и тетрагональную элементарную |
ячейку (на |
рис. 124,а она показана жирными линиями). В этой |
тетрагональ |
ной ячейке аустенита отношение периодов — = ]/ 2 в то время как
а
у решетки мартенсита экспериментально установленная степень те-
Q
трагональности — < 1,09. Деформация Бейна, простейшим спосо-
а
бом превращающая решетку аустенита (рис. 124, а) в решетку мартенсита (рис. 124, б), состоит в сжатии тетрагональной ячейки аустенита вдоль ее оси с и одновременном увеличении размеров вдоль осей а.
В г. ц. к. решетке аустенита атомы углерода статистически рав номерно распределены по октаэдрическим пустотам вдоль направ лений трех ребер куба [100], [010] и [001] (см. крестики на рис. 124, а). Но в той же самой решетке аустенита атомы углерода избирательно расположены по отношению к направлениям ребер тетрагональной ячейки: они находятся только на середине ребер вдоль оси [001] и в центре горизонтальных граней тетрагональной ячейки, т. е. тоже вдоль направления [001]. По окончании превра щения внедренные атомы углерода продолжают располагаться в решетке мартенсита в октаэдрических пустотах только вдоль на правления [001], не занимая пустот в направлении [100] и [010] (рис. 124,6). Находясь между атомами железа в рядах, параллель ных оси [001], атомы углерода не позволяют деформации Бейна превратить г. ц. к. решетку в о. ц. к. с отношением периодов, рав ным единице. Степень тетрагонального искажения решетки мартен-
сита -с растет прямо пропорционально концентрации в нем угле-
а
рода.
Подвижность атомов углерода даже при комнатной температу ре достаточна, чтобы по окончании превращения они смогли пере распределиться и занять ближайшие свободные октаэдрические пу стоты вдоль направлений [100] и [010] с одновременным исчезно вением тетрагональное™. Для этого достаточно диффузионных пе ремещений на очень малые расстояния — в пределах одной элемен тарной ячейки. Однако в действительности решетка мартенсита со храняет тетрагональное™ при комнатной температуре. Теоретиче ский анализ, выполненный А. Г. Хачатуряном, показал, что между атомами углерода в мартенсите стали существует такое деформа ционное взаимодействие, которое делает термодинамически выгод ным их упорядоченное распределение с предпочтительным располо жением вдоль одной из кристаллографических осей. Таким обра зом, тетрагональное искажение решетки мартенсита отвечает мини муму свободной энергии благодаря минимизации энергии упругой деформации решетки, связанной с внедренными атомами углерода, при их упорядоченном расположении.
С повышением температуры дальний порядок в расположении атомов углерода должен был бы исчезнуть. Но этому препятствует упруго-напряженное состояние кристалла мартенсита в матрице
223
остаточного аустенита. Благодаря ему дальний порядок в пересы щенном твердом растворе углерода в a-железе (мартенсите) сохра няется при всех температурах, при которых мартенсит еще не пре терпевает распада.
Важную роль в развитии представлений о механизме мартенсит ного превращения сыграло установление рентгеновским методом ориентационных соотношений решеток исходной и мартенситной фаз. Для сплавов железа известны три главных ориентационных соотношения решеток аустенита и мартенсита: Курдюмова— Зак са, Нишиямы и Гренингера — Трояно..
Ориентационное соотношение Курдюмова — Закса (пример —
углеродистые стали с 0,5—1,4% С) |
можно записать в следующей |
форме: |
|
(11 1)а || (Ю1)м и |
[П0]А|| [1 lT]M. |
Такого рода взаимная ориентация решеток легко объяснима: плос кость плотнейшей упаковки* 111 j- в г. ц. к. решетке наиболее близка
по атомному строению к плоскости плотнейшей упаковки | 110[ |
в |
о. ц. к. решетке, а направление плотнейшей упаковки < 1 1 0 > |
в |
г. ц. к. решетке наиболее близко по атомному строению к направле нию плотнейшей упаковки <М 11> в о. ц. к. решетке. Подобная взаимная ориентация решеток наиболее полно удовлетворяет прин ципу структурного соответствия. Так как в г. ц.к. решетке аусте нита имеется четыре кристаллографически эквивалентных плоско
сти типа {111 |, а именно (111), |
(111.), (111), |
(111), и шесть кри |
сталлографически эквивалентных |
направлений |
типа < Д 1 0 > , то |
относительно одного положения кристалла аустенита возможны 24 ориентации кристаллов мартенсита, удовлетворяющие соотноше нию Курдюмова — Закса.
Ориентационное соотношение Нишиямы (пример — сплавы же леза с 27—34% Ni) можно записать в форме
(11 1)а || (Ю1 )м и [121]а И[ЮГ]М.
Соотношение Гренингера — Трояно (пример — сплав Fe — 22% Ni—0,8% С) является промежуточным между соотношениями Кур дюмова — Закса и Нишиямы.
Деформация Бейна, наглядно пояснившая, как с помощью крат чайших атомных смещений г. ц. к. решетка аустенита может пре вратиться в объемноцентрированную тетрагональную решетку мар тенсита, одна не в состоянии привести, например, к 24 ориентациям Курдюмова — Закса, так как ребра элементарной ячейки мартен сита остаются параллельными ребрам исходной тетрагональной ячейки аустенита (см. рис. 124). Для получения ориентационного соотношения Курдюмова — Закса необходимы более сложные тра ектории атомных перемещений, чем при деформации Бейна. Истин ные траектории движения атомов при мартенситном превращении неизвестны. Формально все экспериментально обнаруженные ори ентационные соотношения решеток аустенита и мартенсита можно получить, дополнив деформацию Бейна поворотом решетки мартен
224
сита, при котором становятся параллельными соответствующие плоскости и соответствующие направления в решетках исходной и мартенситной фаз.
5.Инвариантность габитусной плоскости мартенсита
идополнительная деформация при мартенситном превращении
Вслед за установлением ориентационных соотношений исклю чительно важную роль в понимании кристаллогеометрии мартен ситных превращений и внутреннего строения мартенситной фазы сыграло количественное изучение рельефа на плоской полирован ной поверхности образца. Появление такого рельефа всегда сопро вождает мартенситное превращение.
На рис. 125 плоская поверхность FGHE относится к исходному аустенитному состоянию образца. При образовании мартенситной пластины ABCDLMNO поверхность
образца на участке ABCD наклоня ется по отношению к ее исходной плоскости. Как показали экспери менты, линия АВ остается неповернутой, а риски типа STT'S', которые до превращения -были прямолиней ными, остаются прямыми на наклон
ном участке |
поверхности |
A BCD и |
|
|||||
непрерывными на |
всей |
своей длине. |
|
|||||
Так как это справедливо по отноше |
|
|||||||
нию к любой выбранной |
исходной |
|
||||||
поверхности |
образца, |
то делается |
|
|||||
вывод, что в процессе мартенситно |
|
|||||||
го превращения |
габитусная |
плос |
|
|||||
кость |
мартенситного |
кристалла |
|
|||||
ABML |
(плоскость раздела |
|
мартен |
|
||||
ситной и аустенитной фаз) |
|
макро |
Рис. 125. Рельеф на исходной плоской |
|||||
скопически |
приблизительно |
инвари |
||||||
поверхности FGEH образца при обра |
||||||||
антна — она не искажается и не вра |
зовании в нем мартенситной пластины |
|||||||
ABCDLMNO (по Билби и Кристиану): |
||||||||
щается |
(любые |
отрезки |
|
на этой |
STT'S' — ломаная риска, бывшая |
|||
плоскости |
остаются |
неизменными |
до превращения прямой |
по длине и направлению). Инвариантность габитусной пло
скости обеспечивает минимум упругих деформаций при превраще нии. Это особенно легко себе представить в случае превращения с одной поверхностью раздела между исходным и мартенситным кристаллом: инвариантность этой поверхности предотвращает об разование упругих макродеформаций в исходной и мартенситной фазах.
Возникает вопрос, как может реализоваться инвариантность плоскости раздела фаз, если при мартенситном превращении изме няется элементарная ячейка, т. е. деформируется сама кристалли ческая решетка. Схема на рис. 126 помогает ответить на этот во прос.
8- Зак. 638 |
225 |
|
На рис. 126,а показан участок исходной фазы до превращения, а на рис. 126,6 тот же участок после превращения, состоящего в изменении типа решетки. Хорошо видно, как изменение формы и размеров элементарных ячеек, т. е. однородная деформация решет ки, приводит к макроизменению формы превращенного участка.
Макроскопическое изменение формы участка исходной фазы можно получить принципиально иным путем, без изменения эле
ментарных |
ячеек — пластической |
деформацией |
скольжением |
(рис. 126, в), а также двойникованием. |
(изменения |
элементарной |
|
Комбинация деформации решетки |
|||
ячейки) и |
пластической деформации, например |
скольжением |
Рис. 126. Виды деформации при мартенситном превращении (.по Билби и Кристиану)
(рис. 126, г), может сохранить неизменной исходную форму макро участка, несмотря на прохождение фазового превращения (тип ре шетки на рис. 126, г отличается от исходного на рис. 126, а). Есте ственно, что боковая поверхность габитуса кристалла новой фазы на рис. 126, г является инвариантной только в макромасштабе: изза развития скольжения на ней образовались микроскопические ступеньки.
Таким образом, важнейшее следствие из экспериментально об наруженного факта инвариантности плоскости габитуса мартенсит ного кристалла состоит в том, что его образование должно заклю чаться не только в изменении типа кристаллической решетки, но и в одновременной пластической деформации, возникающей вследст вие скольжения или двойникования. Такая дополнительная дефор- мация, являющаяся неотъемлемой частью механизма мартенситно го превращения, обеспечивает минимум энергии упругих искажений на инвариантной поверхности раздела фаз. Этот вывод особенно ва жен для понимания субструктуры мартенсита (см. ниже § 35).
Экспериментально установлены разные габитусные плоскости кристаллов мартенсита. Для сплавов на основе железа наиболее характерны плоскости габитуса | 225 | а, { 259 | а, { 3, 10, 15 [а ' и
<[111 }А . Буква А здесь указывает, что индексы плоскости раздела двух фаз даны в кристаллографических осях решетки аустенита.
Тип плоскости габитуса зависит от состава сплава и температуры образо
вания мартенсита. Так, например, |
габитус | l l l j - A обнаружен в малоуглеро |
|||
дистых сталях, | 1225 J-а в |
сплавах железа |
с 0,5— 1,4% С , а |
{ 250 J-A — в спла |
|
вах железа с 4,5—1,8% С. |
Габитус |
j 3, 10, |
15 J- А обнаружен |
в сплавах системы |
Fe—N1 при содержании 33—35% №, в сплавах Fe — .22% N i — 0,8% |
С и Fe— |
|
28% Ni — .0,4% С. Переход от |
одного типа габитуса к другому не происходит |
|
скачком: с изменением состава |
плоскость габитуса плавно изменяется |
от одного |
226
характерного типа к другому, например от | 259 |
| А к | 226 [■а в системе Fe—С. |
||||||
В сплавах системы Fe—№ при уменьшении содержания никеля |
от 35 до |
29% |
|||||
плоскость габитуса отклоняется от | 3, |
10, Д5 | |
а примерно на |
10 град. |
|
|||
Тип габитуса |
связан с видом дополнительной |
деформации |
решетки |
при |
|||
мартенситном превращении. Например, |
теория |
предсказывает, |
что если такая |
||||
деформация идет |
путем двойникования |
по .плоскости |
•[ 112 | м, |
то |
габитус |
мар |
|
тенсита должен |
быть ■[ 3, ilO, 15 } а. |
Образование |
мартенсита |
с габитусом |
■j 225 jа происходит вследствие значительно более сложной дополнительной де
формации, которая окончательно не выяснена.
6. Зародыши мартенсита
Вопрос о том, что представляют собой зародыши мартенсита, наиболее трудный во всей проблеме мартенситных превращений. Гипотеза гомогенного зарождения, связанного с флуктуационным образованием зародыша критического размера, большинством ис следователей отвергается, так как из-за высокой энергии упругих искажений работа гомогенного образования критического зароды ша столь велика, что вероятность его флуктуационного появления ничтожна.
Большинство гипотез предполагает гетерогенное зарождение мартенсита, привязывая центры превращения к особым субмикро участкам в исходной фазе, причем в разных металлах и сплавах природа и строение таких участков зарождения могут быть разны ми. Из рассмотрения исключаются границы и субграницы, так как эксперимент показывает, что они не являются местами предпочти тельного образования мартенситных кристаллов.
Прямым доказательством гетерогенного зарождения считаются результаты опытов по исследованию мартенситного превращения в дисперсных частицах сплава Fe—30,2% Ni. Около V20 общего числа частиц диаметром ~ 40 мкм и менее остались в аустенитном состоя
нии, не испытав мартенситного превращения, |
вплоть до —196°С, |
в то время как у обычного массивного образца |
Мн= —20°С. Это |
объясняется тем, что гомогенно мартенсит не зарождается, а веро ятность нахождения участков гетерогенного зарождения в частице аустенита снижается с уменьшением ее размера.
Наиболее просто природа мест гетерогенного зарождения мар тенсита трактуется в случаях, когда из фазы с г. ц. к. решеткой об разуется мартенсит с гексагональной плотноупакованной (г. п.) ре шеткой. Дефекты упаковки в г. ц. к. фазе, возникшие, например, при расщеплении дислокаций, являются тонкими прослойками г. п. решетки и поэтому представляют собой как бы готовые двумерные зародыши гексагонального мартенсита. Такая ситуация имеется в случае превращения |3г.ц.к.— кгг.ц. в кобальте.
Известно, что в сталях и железомарганцевых сплавах с высоким содержанием марганца (более 10%), а также в нержавеющих хро моникелевых сталях образуется так называемый е-мартенсит, име ющий г. п. решетку, а из него может образоваться обычный а-мар- тенсит с объемноцентрированной кубической или тетрагональной
3 Зак. 638 |
227 |
решеткой. Предполагается, что готовыми зародышами е-мартенси- та являются дефекты упаковки в аустените. Механизм же перехода е -* а еще недостаточно изучен. Высказано предположение, не име ющее пока экспериментальных доказательств, что и в аустените уг леродистых и других сталей сначала на дефектах упаковки зарож дается гексагональный мартенсит, который является промежуточ ной фазой, превращающейся в обычный а-мартенсит. Низкая энер гия дефектов упаковки в аустените, т. е. сильное расщепление ди слокаций, должно способствовать зарождению гексагонального
мартенсита.
Другая гипотеза связывает зарождение мартенсита в углероди стой стали с существованием участков аустенита, обедненных угле родом. Такие участки флуктуационного происхождения, почти сво бодные от углерода, при температурах ниже Мн из-за большой раз ницы свободных энергий у- и a-фаз могут претерпевать у а-пере- стройку. Далее предполагается, что при температурах вблизи Ма центрами превращения являются только наиболее крупные участки, обедненные углеродом, а с понижением температуры центрами пре вращения становятся более мелкие обедненные углеродом участки, чем и объясняется необходимость непрерывного понижения темпе ратуры.
Наиболее активно развиваются гипотезы, связывающие зарож дение мартенсита с существованием участков исходной фазы, отли чающихся особым расположением дислокаций. Согласно одному из предположений, зародыш мартенсита образуется вследствие опре деленных дислокационных реакций или перегруппировки дислока ций в мартенситном интервале. Согласно другому предположению, наиболее крупные участки исходной фазы с определенной группи ровкой дислокаций (эмбрионы), возникшие при более высоких тем пературах, становятся активными центрами превращения при бо лее низких температурах (ниже Мн). Считается также весьма веро ятным, что процессу зарождения способствует поле высоких внут ренних напряжений от определенным образом расположенных ди слокаций: оно как бы производит работу по созданию зародыша.
Прямых электронномикроскопических наблюдений мест гетеро генного зарождения мартенсита в исходной фазе пока нет. По не которым оценкам, в 1 см3 аустенита находится порядка 107 таких участков.
§ 35. МИКРОСТРУКТУРА И СУБСТРУКТУРА СПЛАВОВ, ЗАКАЛЕННЫХ НА МАРТЕНСИТ
1. Микроструктура

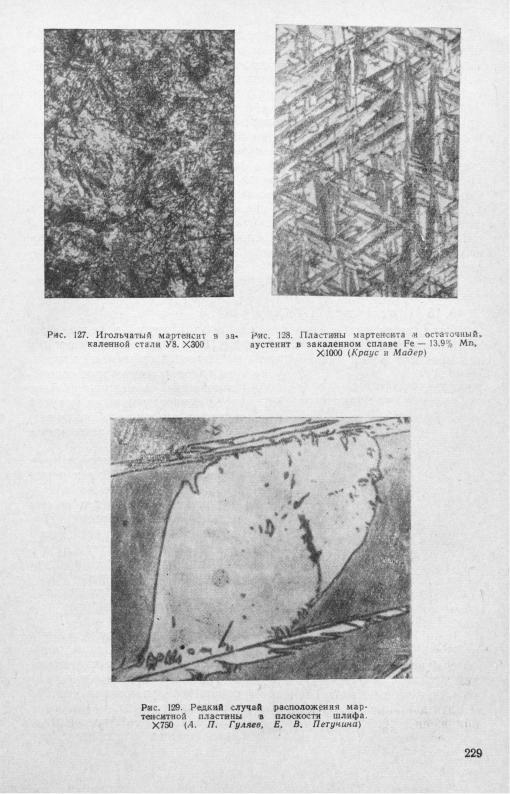

При исследовании структуры закаленных углеродистых сталей и безуглеродистых сплавов на железной основе выявлены два глав ных морфологических типа мартенсита: пластинчатый и реечный.
Эти два типа мартенсита различаются формой и взаимным рас положением кристаллов, субструктурой, а также габитусной плос костью.
