.pdfтели. Выкопочно-выборочиая секция имеет поворотную раму с ра бочими органами. Секция в траспортное положение поднимается выносным гидроцилиндром и четырехзвенным рычажным меха низмом.
Подкапывающая скоба имеет полукруглую форму. Глубина под резки регулируется изменением положения опорного катка относи тельно скобы. Ширина захвата скобы 250 мм, глубина подкопа 16— 25 см. Роль направителей выборочного транспортера — сжимать корни саженцев перед поступлением их в транспортер. Выкопочновыборочиая скоба присоединяется к трактору через поворотное дышло.
Для укладки посадочного материала имеется контейнер, длина контейнера 720, ширина 490 и высота 300 мм.
Машина работает следующим образом. Машинист, находясь в передней части машины, направляет гидрораспределителями при емную часть транспортера на рядок сеянцев и выглубляет или за глубляет подкапывающую скобу. Рабочий, находясь у контейнера, следит за правильностью укладки посадочного материала и выгру жает его. Производительность за час работы — 4,8—6,0 тыс. сеян цев.
§ 41. МЕХАНИЗАЦИЯ ПОЛИВА В ЛЕСНЫХ ПИТОМНИКАХ
При выращивании посадочного материала нередко приходится искусственно увлажнять почву. Существуют два основных способа искусственного увлажнения почвы: поверхностное орошение и дож девание. Поверхностное увлажнение можно производить путем до пуска или напуска воды. Полив осуществляется с помощью дожде вальных установок.
Элементы дождевальных установок. По степени подвижности дождевальные установки разделяются на передвижные, полустационарные и стационарные; по мощности —- на короткоструй ные, среднеструйные и дальнеструйные.
Основными элементами дождевальных установок служат насос, трубопроводы, дождевальные насадки, поддерживающие конструк ции и двигатель. На рис. 62 приведена схема полустационарной дождевальной установки КДУ.
В дождевальных установках применяются центробежные на сосы.
Трубопроводы дождевальных установок состоят из всасываю щего шланга с клапаном на конце, опущенного в воду, нагнетатель ного патрубка, нагнетательного подводящего трубопровода и дож девальных крыльев. Для подводящих трубопроводов чаще всего применяются асбоцементные трубы.
Дождевальные насадки бывают двух видов — неподвижные и вращающиеся.
Поддерживающие конструкции создаются в виде металлических ножек или двухколесных тележек.
В дождевальных установках применяются нефтяные двигатели, электродвигатели, тракторные.
160
В лесном хозяйстве |
наибольшее распространение получили |
|
к о р о т к о с т р у й и ы е |
д о ж д е в а л ь н ы е |
у с т а н о в к и |
КДУ-55 и УДС-25. |
|
|
Рис. 62. Схема тюлустационарной дождевателыюй |
установки КДУ: |
|
1 — центробежный насос, |
2 — нагнетательный трубопровод, |
3 — гидранты, 4 — |
дождевальное крыло, 5, |
6 —трубопроводы дождевальных |
насадок, 7 — пере |
носной подводящий трубопровод
Подача воды из открытых водоемов в закрытую сеть трубопро водов для обеспечения работы дождевальных установок или в от крытые каналы для питания навесных дождевальных машин осу ществляется с помощью насосных станций. Наибольшее примене ние в лесном хозяйстве находит п е р е д в и ж н а я н а с о с н а я с т а н ц и я СНП-25/30.
Передвижная насосная станция СНП-25/30 предназначена для подачи воды из открытых водоемов в закрытую сеть трубопроводов, для обеспечения работы дождевальной установки типа УДС-25 или в открытые каналы для питания навесных дождевальных машин.
Все агрегаты станции смонтированы на раме-прицепе санного типа. Привод осуществлен от дизельного двигателя Д-37М мощно стью 38 л. с. К картеру маховика двигателя прикреплен корпус по
6 Д. Т. Ковалин |
161 |
вышающего одноступенчатого редуктора, который в свою очередь соединен с консольным центробежным насосом 4К-6. Всасывающая линия состоит из двух прорезиненных гибких трубопроводов дли ной по 4 м каждая. На выходной трубе двигателя установлен ваку умный аппарат, соединенный гибким шлангом с полостью корпуса насоса. Вакуумный аппарат создает разрежение в насосной линии и в полости насоса перед запуском станции. Число оборотов цент робежного насоса в минуту — 2650, напор 45—72 м вод. ст., про изводительность при этом составляет 43—25 л/сек, геодезическая высота всасывания 4—5 м. Длина напорного трубопровода диамет ром 127—300 м, масса станции без трубопровода 1055 кг, габариты: длина 3850, ширина 1400, высота 2450 мм.
Контрольные вопросы
1.Какое значение имеет уход в создании лесных культур?
2.Какие машины и механизмы применяют для ухода за лесными культу
рами?
3.Опишите основные узлы тракторного опрыскивателя ТОЛ и их назначение.
4.Какие машины и орудия применяются для устройства гряд, выкопкп по садочного материала и орошения лесных питомников? Назовите особенности устройства грядоделателя и выкопочпо-выборочноп машины.
5.Перечислите основные элементы дождевате.пьных установок и особенности
их устройства.
6. Какое оборудование применяется для обеспечения работы дождевальных установок? Расскажите об основных узлах передвижной насосной станции СНП-25/30. .
Г ЛАВ А IX. МЕХАНИЗАЦИЯ РУБОК УХОДА ЗА ЛЕСОМ
Под рубками ухода понимается выборочное удаление в насаж дении нежелательных деревьев с целью регулирования состава на саждения, создания условий для ускоренного роста оставляемых деревьев, а также формирования их стволов и крон. Рубки ухода проводятся как в культурах, так п в естественно возобновившемся лесу.
В зависимости от возраста насаждений и основной цели, рубки ухода подразделяются на осветления, прочистки, прореживания и проходные рубки. Рубки ухода периодически повторяются и про водятся до возраста главной рубки. При выполнении этих работ срезают деревья различного диаметра: от 1—2 см (осветления) до 36 см и более (проходные рубки).
Механизированные рубки ухода проводят по технологическим схемам, которыми предусматривается прорубка в насаждениях вспомогательных технологических коридоров для движения треле вочных или других транспортных средств. По ширине пасек техно логические схемы рубок подразделяются па узкопасечные (до 20 м) и широкопасечные (свыше 20 м).
Различают следующие основные виды работ: подготовительные, лесосечные и трелевочные.

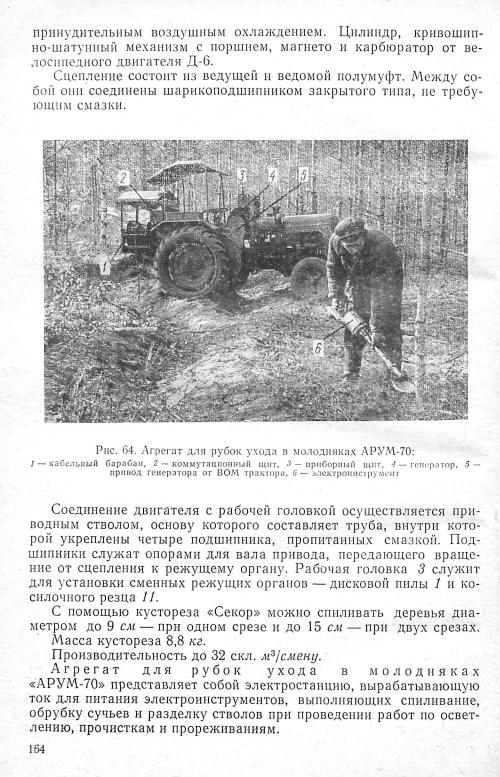

Агрегат (рис. 64) состоит из базового трактора Т-25, генерато ра 4, кабельных барабанов 1, электроинструмента 6, коммутацион
ного 2 и приборного 3 щитов.
Управлять намоткой кабеля на барабаны можно с места рубки, что предотвращает спутывание кабеля.
При рубках ухода рабочие прорубают электроинструментом про ход для трактора шириной 2 м и, установив на нем агрегат, расхо дятся от него в разные стороны, разматывая весь кабель с бара бана.
Рубки ухода проводят на лентах шириной 10—20 м по обе сторо ны от линии кабеля, Разработку начинают с дальнего конца ленты и двигаются по направлению к агрегату.
Появляющиеся излишки кабеля регулярно сматывают на бара бан, нажимая кнопку на электроинструменте.
Одновременно могут работать 2—4 пилы. По ходу трактора раз рабатывается полоса шириной 100 м.
П е р е д в и ж н о й м о т о р и з о в а н н ы й а г р е г а т ПМА-2 — универсальная машина, способная выполнять целый ряд лесохозяй ственных работ— спиливать кустарник и деревья диаметром до 15 см и выполнять роль косилки, полольника, передвижного бурава, рыхлителя. Для этой цели агрегат имеет соответствующие сменные рабочие органы.
Основные узлы мотоагрегата: двигатель бензомоторной пилы «Дружба», топливный бак емкостью 9 л, разборная рама с двумя мотоциклетными колесами, расположенными на расстоянии 340 мм друг от друга, и передаточный механизм, состоящий из муфты сцеп ления, редуктора и клиноременной передачи.
Рабочий орган — пильный аппарат, состоит из дисковой пилы диаметром 400 мм, приводного вала и корпуса. Высоту установки пильного диска и передачу усилий на передвижение агрегата регу лирует моторист, пользуясь рукоятками управления.
Производительность мотоагрегата по сравнению с ручными ору диями увеличивается в 1,5—10 раз или 200—600 деревьев или кус
тов за час работы |
в зависимости от диаметра стволов и условий |
работы. |
агрегата (сухая)— 43 кг, пильного аппарата — |
Общая масса |
|
8 кг. |
|
Для прореживания и проходных рубок широко применяют бен зомоторные пилы «Дружба», описание которых приведено в разде ле «Лесоэксплуатация».
Аппараты для подавления жизнедеятельности нежелательных деревьев при проведении рубок ухода за лесом

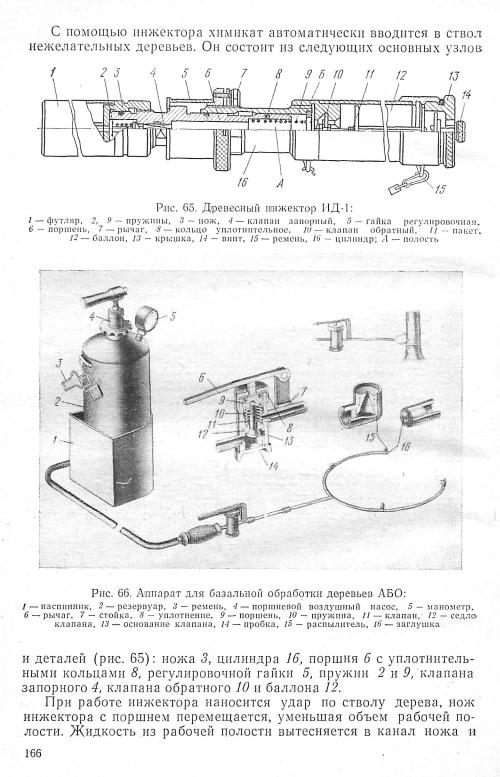

Д р е в е с н ы й и н ж е к т о р ИД-1 предназначен для инъекции арборицида в стволы нежелательных деревьев жерднякового воз раста с целью подавления их жизнедеятельности и корнеотпрыско вой способности осины за 2—3 года до главной рубки.
165

далее в поранение дерева, нанесенное ножом. После отведения инжектора от ствола дерева поршень с ножом под действием пружи ны возвращается в рабочее положение и объем рабочей полости увеличивается. Под действием разрежения впускной клапан откры вается. Одновременно выпускной клапан под действием пружины закрывается, рабочая жидкость вытекает из баллона и заполняет рабочую полость. При следующем ударе цикл повторяется.
Вес инжектора в сухом состоянии 3,2 кг в заправленном —
4,8 кг.
Производительность — до 190 деревьев в час.
А п п а р а т д л я б а з а л ь н о й о б р а б о т к и д е р е в ь е в АБО (рис. 66) ранцевый пневматический предназначен для обработки деревьев арборицндами путем кольцевой смазки стволов эфирами 2,4—5-Т или 2,4-Д в растворе с дизельным топливом.
Аппарат АБО представляет собой цилиндрический резервуар, в который вмонтирован ручной поршневой воздушный насос и конт рольный манометр. К резервуару последовательно присоединен гиб кий шланг, кран и рабочий орган с четырьмя распылителями.
Резервуар |
имеет общую |
емкость 10 л, |
в том числе рабочий |
|
объем жидкости 5—7 л; сухая масса — 6 кг. |
При этом с одной за |
|||
правки обрабатывается до 350 деревьев диаметром от 4 до 15 см. |
||||
Контрольные вопросы |
|
|
||
!. |
Какова цель проведения рубок ухода за лесом и какие различают основ |
|||
ные виды рубок ухода? |
и приборы, применяемые на рубках ухода |
|||
2. |
Назовите |
машины, механизмы |
||
за лесом. |
|
|
|
|
3. |

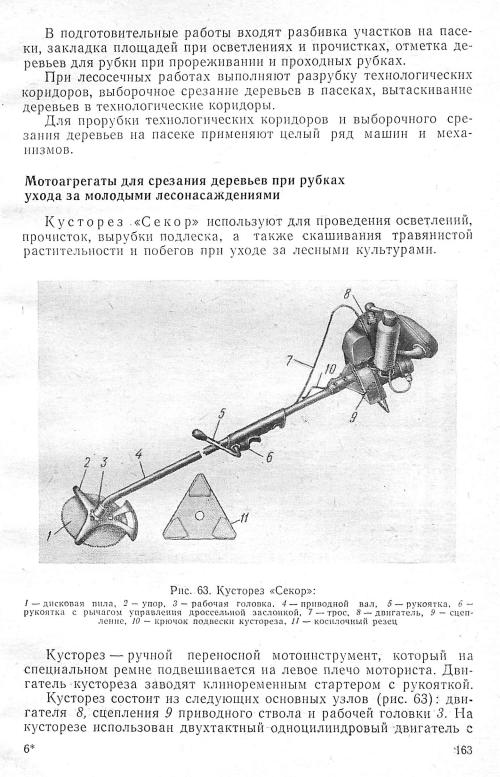

Опишите устройство кустореза «Секор». |
|
||
4. |
Опишите устройство агрегата для рубок ухода в молодияках «Арум-70». |
|||
5. |
Опишите |
особенности устройства передвижного |
моторизованного агрегата |
ПМА-2.
6. Какие аппараты применяются для подавления жизнедеятельности неже лательных древесных пород при проведении рубок ухода за лесом и в чем заключаются особенности их устройства.
Г ЛА В А X. МЕХАНИЗАЦИЯ БОРЬБЫ С ЛЕСНЫМИ ПОЖАРАМИ
Лесные пожары наносят государству огромнейший ущерб. В связи с этим решению проблемы борьбы с лесными пожарами придается первостепенное значение.
Охрана леса от пожаров и борьба с ними складывается из про филактических мероприятий, обнаружения лесных пожаров, достав ки пожарных команд и средств пожаротушения к местам пожаров н самого тушения лесных пожаров.
По своей природе лесные пожары разделяются на низовые, вер ховые и торфяные.
Каждый вид требует для их локализации применения специаль ных механизированных средств. В настоящее время в Советском
167
Союзе разработан и поставлен на производство целый ряд машин, механизмов и приборов.
Применяемые в СССР машины и механизмы для борьбы с лес ными пожарами классифицируются следующим образом:
машины и механизмы для профилактических мер борьбы с лес ными пожарами и обнаружения лесных пожаров (полосопрокладыватели, пожарные наблюдательные мачты);
механизированные средства доставки рабочих-пожарников и средств пожаротушения к месту лесных пожаров (противопожар ные вездеходы, автоцистерны);
оборудование средств пожаротушения (мотопомпы); зажигательные аппараты; механизмы для бурения и закладки шпуров п механизмы для
локализации подземных пожаров (мотобуры, торфяной ствол); ранцевые опрыскиватели и огнетушители.
§42. МАШИНЫ И МЕХАНИЗМЫ ДЛЯ ПРОФИЛАКТИКИ ЛЕСНЫХ ПОЖАРОВ
Основное профилактическое мероприятие по борьбе с лесными пожарами — проложение и обновление минерализованных противо пожарных полос с помощью ряда почвообрабатывающих и дорож
но-строительных машин — плугов, |
покровосднрателей, тяжелых бо |
||||
рон, бульдозеров и др. |
|
|
|
||
В 1972 г. принято к производству новое специальное орудие для |
|||||
проложения минерализованных |
полос — полосопрокладыватель |
||||
ПФ-1 с активными рабочими органами. |
|
|
|||
П о л о с о п р о к л а д ы в а т е л ь |
ПФ-1 устраивает полосу общей |
||||
шириной |
8,6—10,7 |
м (при ширине |
прокладываемой |
борозды |
|
120 см), |
глубиной 14—22 см. |
|
|
категори |
|
Полосопрокладыватель применяется при различных |
|||||
ях лесных площадей |
(насаждения, |
гари, |
вырубки и т. д.) |
па песча |
ных, супесчаных и легкосуглннистых почвах без включения камней. Агрегатируется с тракторами ЛХТ-55, оборудованными валом
отбора мощности.
Полосопрокладыватель фрезерного типа состоит из следующих основных узлов и деталей: корпуса, карданного привода, редукто ра, цепной передачи, предохранительной муфты, рабочего органа, опорного катка, прицепного устройства и защитного кожуха. Поло сопрокладыватель приводится в действие от ВОМ трактора через карданный вал. Рабочими органами служат две фрезерные головки поперечного фрезерования почвы диаметром по 568 мм. Потребля емая мощность — около 40 л. с. Рабочая скорость полосопрокладывателя — 8—11 км/ч.
Обнаружение лесных пожаров. Для обнаружения лесных пожа ров устраивают деревянные и металлические вышки и мачты. Чаще всего строят п о ж а р н ы е н а б л ю д а т е л ь н ы е м а ч т ы ПНМ-3 (рис. 67) конструкции ЛенНИИЛХа. Это одноствольное сооруже ние, установленное на бетонном фундаментр и укрепленное в верти
Ш8
кальном положении с помощью системы оттяжек. Мачта оборудо вана подвесным силоподъемником с кабиной. Общая высота мачты
40 м, высота наблюдения 35 м.
Рис. 67. Схема пожарной наблюдательной мачты ПНМ-3:
/ —фундамент, |
2 —якорь оттяжек, 3 — оттяжки, |
-/ —ствол, |
5 —хомут, |
6 — противовес, |
/ —реверсивный ограничитель |
скорости, |
8 — кабина |
В районах с развитой дорожной сетью обнаруживают лесные пожары с помощью наземных транспортных средств — автомобилей, мотоциклов, а в малонаселенных районах — самолетов и вертоле тов.
