Таблица П 34 – Размеры посадочных мест для уплотнений резиновыми кольцами по конусной фаске (б)

d2	Gmax	C	Rmax	Smin
1,4	0,12	2,0	0,7	4
1,9	0,12	3,0	1,0	4
2,5		4,3	1,3	5
3,0	0,15	4,8	2,0	6
3,6	0,15	5,5	2,5	7
3,6		5,5	2,5	7

d2	Gmax	C	Rmax	Smin
4,6	0,16	7,2	2,5	9
5,8	0,18	7,8	3,0	10
7,5	0,18	10,2	3,5	12
7,5		10,2	3,5	12
8,5	0,20	11,5	3,0	14

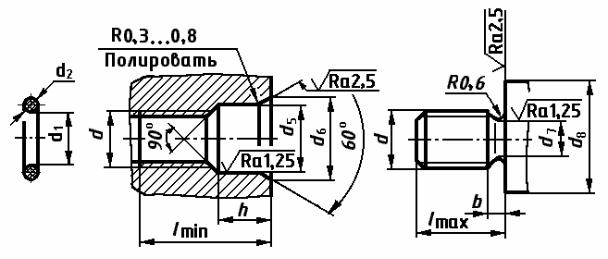

Таблица П 35 – Размеры посадочных мест для уплотнения резиновыми кольцами резьбовых соединений

Посадочные места под уплотнения резьбовых соединений резиновыми кольцами

d	d2	d1	d6	d7	d8min	b = h	lmin
М 6	1,4	4,7	7,8	4,4	11	3	10
М 8х1	1,4	5,7	9,8	6,4	13	3	11
М 10х1		7,7	11,8	8,4	15		12
М 12х1,5		8,7	13,8	9,7	17		13
М 14х1,5		10,6	15,8	11,7	19		13
М 16х1,5	1,9	12,6	17,8	13,7	21	4	14
М 18х1,5	1,9	14,6	19,8	15,7	23	4	15
М 20х1,5		16,6	21,8	17,7	25		15
М 22х1,5		18,6	23,8	19,7	27
М 24х1,5		20,6	25,8	21,7	29		16
М 27х2		22,5	28,8	24	32		22
М 30х2	3,0	26,5	31,8	27	35	5	23
М 33х2	3,0	29,5	35,3	30	39	5	24
М 33х2		29,5	35,3	30	39		24
М 36х2		32,0	38,3	33	42		25

121

Продолжение таблицы П 35

d	d 2	d1	d 6	d 7	d 8min	b = h	lmin
М 39х2		35,0	41,3	36	45
М 42х2	3,0	39,0	44,3	39	48	5	27
М 45х2	3,0	41,0	47,3	42	51	5	27
М 45х2		41,0	47,3	42	51
М 48х2		44,0	50,3	45	54

Размеры резиновых колец по ГОСТ 9833-73 для радиальных уплотнений. Рекомендуется использовать резьбу с мелким шагом.

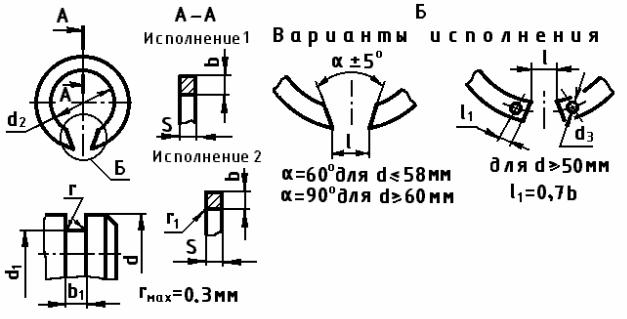

Таблица П 36 – Кольца пружинные упорные плоские концентрические наружные по ГОСТ 13940-86

d	d 2	d 3	S	b	l
4	3,5		0,4	0,8

5	4,5		0,6		0,8

6	5,4		0,7	1,2


7	6,4		0,8

8	7,2			1,7	2
9	8,2	-
10	9,2		1,0

12	11,0			2,0	3

14	12,9				4
15	13,8
16	14,7		1,2	2,5
18	16,5				5

d	d 2	d 3	S	b	l
40	36,5
42	38,5	-	1,7	5
45	41,5	-	1,7	5
46	42,5
48	44,5				8
50	45,8				8
52	47,8
54	49,8	2,0	2,0	6
55	50,8	2,0	2,0	6
56	51,8
58	53,8
60	55,8				10

122

Продолжение таблицы П 36

d	d 2	d 3	S	b	l	d	d 2	d 3	S	b	l
19	17,5		1.2	2,5	5	62	57,8	2,0	2,0	6	10
20	18,2					65	60,8
										7
22	20,2			3,2	5	68	63,6			7
23	21,1			3,2	5	70	65,6	2,5	2,5
23	21,1					70	65,6
24	22,1		1,2			72	67,6
25	23,1	-	1,2			75	70,6				10
25	23,1					75	70,6
26	24,0					78	73,5
26	24,0					78	73,5
28	25,8					80	75,0			8
30	27,8			4,0	6	82	77,0			8
30	27,8					82	77,0
32	29,5					85	79,5
32	29,5					85	79,5
34	31,4					88	82,5
35	32,2					90	84,5	3,0	3,0	9,5
36	33,0		1,7	5,0	8	92	86,5	3,0	3,0	9,5
37	34,0		1,7	5,0		95	89,5				12
37	34,0					95	89,5
38	35,0					100	94,5
38	35,0					100	94,5

Примечание. Радиус закругления: r1 = 0,1 для d = 4…7 мм; r1 = 0,2 для

d = 8…34 мм; r1 = 0,3 для d = 35…62 мм; r1 = 0,4 для d = 65…100 мм.

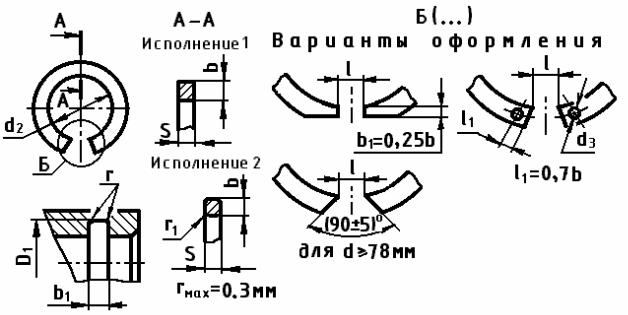

Таблица П 37 – Кольца пружинные упорные плоские концентрические внутренние по ГОСТ 13941-86

123

d	d 2	d 3	S	b	l
8	8,8		0,8	1,0	3,0
9	9,8		0,8	1,0	3,5
9	9,8
10	10,8			1,3
10	10,8
11	11,8				4,0
11	11,8
12	13,0
13	14,1
14	15,1			1,7	4,5
15	16,2		1,0	1,7	4,5
15	16,2
16	17,3				5,0
17	18,4				5,0
17	18,4
18	19,6
19	20,6			2,0	6,0
20	21,8			2,0	6,0
21	22,8	-
22	23,8	-
22	23,8
23	24,9
24	25,9				7,0
25	26,9				7,0
25	26,9
26	28,0		1,2	2,5
28	30,2		1,2	2,5	8,0
30	32,2				8,0
30	32,2
32	34,5				9,0
34	36,5				9,0
34	36,5
35	37,8
36	38,8			3,2	10
37	39,8		3,2	3,2	10
38	40,8		3,2
38	40,8
39	42,0

d	d 2	d 3	S	b	l
40	43,5				12
42	45,5				12
42	45,5
45	48,5			4,0
46	49,5			4,0	14
46	49,5
48	51,6
48	51,6
50	54,2
52	56,2
54	58,2
55	59,0	-	1,7
56	60,2	-	1,7
56	60,2
58	62,2
60	64,2			5,0	16
62	66,2			5,0	16
62	66,2
65	69,2
68	72,5
70	74,5
72	76,5
75	79,5
78	82,5				18
80	85,5	2,5			18
82	87,5	2,5
82	87,5
85	90,5
88	93,5		2,0	6,0
90	95,5		2,0	6,0	20
90	95,5
92	97,5	3,0
95	100,5	3,0
95	100,5
98	103,5
100	105,5

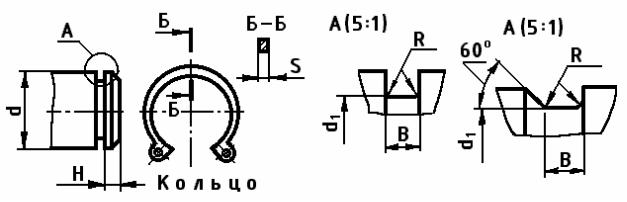

Таблица П 38 – Кольца пружинные упорные плоские эксцентрические наружные (ГОСТ 13942-86) и канавки для них

124

d	d1	B	R	H	S
10	9,5	1,2		0,75	1,0
12	11,3	1,2		1,1	1,0
15	14,1			1,4
18	16,8			1,8
20	18,6		0,1	2,1
22	20,6	1,4	0,1	2,1	1,2
22	20,6
24	22,5
25	23,5			2,3
28	26,5			2,3
28	26,5
30	28,5

d	d1	B	R	H	S
32	30,2	1,4	0,1	2,7	1,2
34	32,2	1,4	0,1	2,7	1,2
34	32,2
35	33,0			3
38	36,0	1,9		3	1,7
38	36,0
40	37,0			3,8
45	42,5		0,2	3,8
48	45,5		0,2
48	45,5
50	47,0	2,2		4,5	2,0
55	52,0	2,2		4,5	2,0
60	57,0

Примечания: 1. Пример обозначения пружинного упорного плоского наружного эксцентрического штампованного кольца с отклонением от плоскости по группе А, для закрепления подшипника или детали на валу диаметром d = 30 мм:

Кольцо А30 ГОСТ 13942-86.

2. ГОСТ 13942-86 предусматривает также диаметр вала d = 4…9; 13;

14; 16; 17; 19; 23;26; 29; 36; 37; 42; 46; 52; 56; 58; 62; 65; 68; 70; 72; 75; 78; 80; 82; 85; 88; 90; 92; 95; 98; 100; 102; 105; 108; 110; 115; и 120…200 мм.

3. Материал колец – сталь 65Г по ГОСТ 1050-88 или другие пружинные стали, обеспечивающие физикомеханические свойства не ниже стали 65Г.

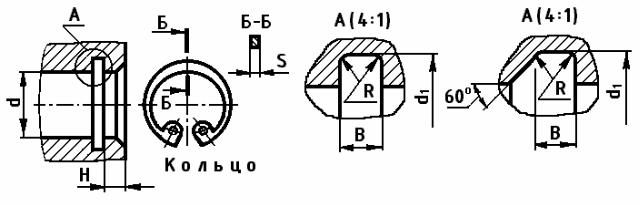

Таблица П 39 – Кольца пружинные упорные плоские эксцентрические внутренние (ГОСТ 13943-86) и канавки для них

125

d	d1	B	R	H	S
15	15,9			1,4
18	19,2	1,2		1,8	1,0
20	21,4	1,2		2,1	1,0
20	21,4
22	23,4
22	23,4
25	26,5		0,1	2,3
28	29,5	1,4	0,1
28	29,5
30	31,5				1,2
35	37,0			3,0	1,2
35	37,0
38	40,0
40	42,5	1,9

d	d1	B	R	H	S
45	47,5			3,8
50	53,0
55	58,0	1,9			1,7
60	63,0	1,9		4,5	1,7
65	68,0		0,2	4,5
70	73,0		0,2
70	73,0
75	78,0
80	83,5	2,2			2,0
85	88,5	2,2		5,3	2,0
90	93,5			5,3
90	93,5

Примечания: 1. Пример обозначения пружинного упорного внутреннего эксцентрического штампованного кольца с отклонением от плоскости по группе Б для закрепления подшипника или детали в корпусе с отверстием

d = 30 мм:

Кольцо Б30 ГОСТ 13943-86.

2. ГОСТ 13943-86 предусматривает также диаметры вала d = 8…14; 16;

17; 19; 21; 23; 24; 26; 29; 32; 34; 36; 37; 42; 46; 47; 48; 52; 54; 56; 58; 62; 68; 72; 78; 82; 92; 95; 98; 100; 102; 105; 108; 110; 112; и 115…320 с окончанием на 5 и 0.

3. Материал колец – сталь 65Г по ГОСТ 1050-88 или другие пружинные стали, обеспечивающие физико-механические свойства не ниже стали 65Г.

Таблица П 40 – Размеры канавок под пружинные упорные кольца концентрические (к) и эксцентрические (э), мм

d	Под кольцо наружное										Под кольцо внутреннее
d	d (к)	d	1	(э)	b	1	(к)	b	1	(э)	D (к)	D (э)	b	1	(к)	b	1	(э)
	1		1			1			1		1	1		1			1
4	3,6		3,75			0,5			0,6
5	4,6		4,75			0,7			0,7		-	-			-			-
6	5,6		5,75			0,8			0,8		-	-			-			-
6	5,6		5,75			0,8			0,8
7	6,6		6,75			0,9			0,9
8	7,5		7,2								8,5	8,3		0,9
9	8,5		8,6								9,5	9,3		0,9
9	8,5		8,6								9,5	9,3
10	9,5		9,6			1,2			1,2		10,5	10,4
12	11,3		11,5			1,2			1,2		12,7	12,5					1,2
12	11,3		11,5								12,7	12,5
14	13,2		13,4								14,8	14,6		1,2
14	13,2		13,4								14,8	14,6
15	14,1		14,3								15,9	15,7
15	14,1		14,3								15,9	15,7
16	15,0		15,2			1,4			1,4		17,0	16,8
18	16,8		17,0			1,4			1,4		19,2	19,0
18	16,8		17,0								19,2	19,0

126

Продолжение таблицы П 40

d	Под кольцо наружное						Под кольцо внутреннее
d	d (к)	d (э)	b (к)	b (э)	D	1	(к)	D (э)	b (к)	b (э)
	1	1	1	1		1		1	1	1
20	18,6	19,0			21,4			21,0	1,2	1,2
22	20,6	21,0			23,4			23,0	1,2	1,2
22	20,6	21,0			23,4			23,0
24	22,5	22,9			25,5			25,2
25	23,5	23,9	1,4	1,4	26,5			26,2
26	24,5	24,9	1,4	1,4	27,5			27,2
28	26,5	26,6			29,5			29,4		1,4
30	28,5	28,6			31,5			31,4	1,4	1,4
32	30,2	30,3			33,8			33,7	1,4
32	30,2	30,3			33,8			33,7
34	32,2	32,3			35,7			35,7
35	33,0	33,0			37,0			37,0
36	34,0	34,0			38,0			38,0
40	37,5	37,5	1,9	1,9	42,5			42,5
42	39,5	39,5	1,9	1,9	44,5			44,5
42	39,5	39,5			44,5			44,5
45	42,5	42,5			47,5			47,5
48	45,5	45,5			50,5			50,5
50	47,0	47,0		2,2	53,0			53,0		1,9
52	49,0	49,0	2,2		55,0			55,0	1,9	1,9
52	49,0	49,0			55,0			55,0
55	52,0	52,0			58,0			58,0
55	52,0	52,0			58,0			58,0
60	57,0	57,0			63,0			63,0
65	62,0	62,0			68,0			68,0
70	67,0	67,0	2,8	2,8	73,0			73,0
75	72,0	72,0		2,8	78,0			78,0
75	72,0	72,0			78,0			78,0
80	83,5	83,5			83,5			83,5
85	81,5	81,5			88,5			88,5	2,2	2,2
90	86,5	86,5	3,5	3,5	93,5			93,5		2,2
90	86,5	86,5			93,5			93,5
95	91,5	91,5			98,5			98,5
100	96,5	96,5			103,5			103,5

Примечания. 1.Кольца должны входить в канавку без радиального зазора по внутреннему диаметру (наружные) и наружному диаметру (внутренние).

2.Для наружных колец (см. рисунки к таблице П 38, где b1 = B).

3.Для внутренних колец (см. рисунки к таблице П39, где D1 = d1, b1 = B).

127

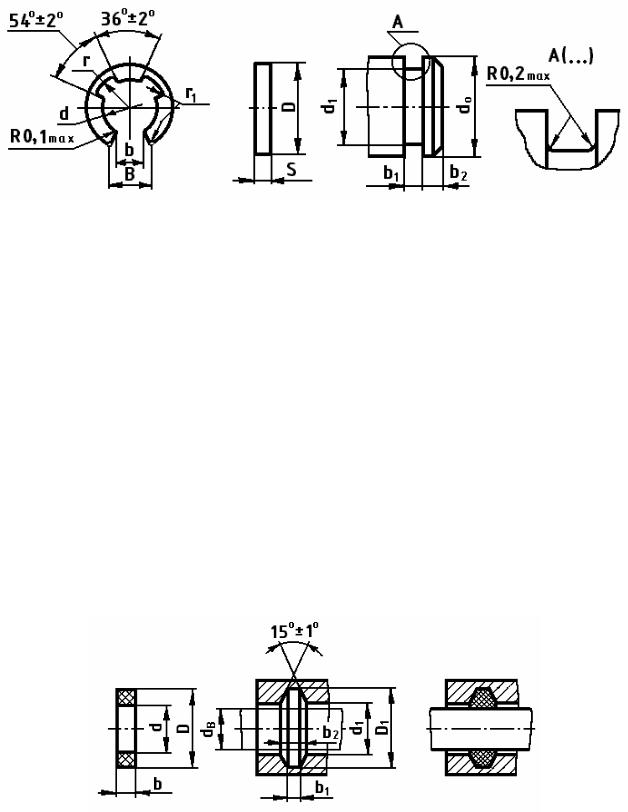

Таблица П 41 – Упорные быстросъемные шайбы и канавки для них по ГОСТ 11648-75, мм

Шайба

Рекомендуемые канавки под шайбы

d	D	S	B	b	r	r1	Диаметр			d1	b1
d	D	S	B	b	r	r1	вала d0			d1	b1
							вала d0
1,6	4	0,4	1,8	1,3	1,3	0,4	От 2 до 2,5			1,6	0,5
2,0	6	0,4	2,4	1,7	2,1	0,4	Св. 2,5 до4			2,0	0,5
3,0	9	0,6	3,6	2,6	3,3	0,6	Св. 4	до	6	3.0	0,7
5,0	12	0,8	5,5	4,4	4,4	0,6	Св. 6	до	8	5,0	0,9
7,0	15	1,0	8,0	6,2	5,6	0,6	Св. 8	до	10	7,0	1,1
9,0	18	1,2	10,0	8,0	6,8	0,6	Св. 10 до 12,5			9,0	1,4
12,0	24	1,2	13,0	10,8	9,5	0,6	Св. 12,5		до 16	12,0	1,4
15,0	30	1,6	16,0	13,5	12,0	0,6	Св. 16 до 20			15,0	1,8

Пример обозначения шайбы с внутренним диаметром d = 5 мм из бронзы БрКМц3-1, с покрытием 0,7 толщиной 6 мкм:

Шайба 5. БрКМц3-1. 076 ГОСТ 11648-75.

Таблица П 42 – Сальниковые войлочные кольца и канавки для них (по нормали машиностроения МН 180-61)

Кольцо

128

d В	d	D	b	D1	d1	b1	b 2
10	9	18	2,5	19	11	2,0	3,0
12	11	20	2,5	21	13	2,0	3,0
15	14	23		24	16
18	17	28	3,5	29	19	3,0	4,3
20	19	30	3,5	31	21	3,0	4,3
22	21	32		33	23
25	24	37		38	26
28	27	40		41	29
30	29	42		43	31
32	31	44		45	33
35	34	48	5,0	48	36	4,0	5,5
38	37	50	5,0	51	39	4,0	5,5
38	37	50		51	39
40	39	52		53	41
42	41	54		55	43
45	44	57		58	46
48	47	60		61	49
50	49	66		67	51
55	54	71	6,0	72	56	5,0	7,1
60	59	76	6,0	77	61	5,0	7,1
60	59	76		77	61
65	64	81		82	66
70	69	88	7,0	89	71	6,0	8,3

Примечания: 1. Сальниковые войлочные кольца изготавливаются из войлока грубошерстного (ГОСТ 6418-81), полугрубошерстного (ГОСТ 630871), тонкошерстного (ГОСТ 288-72).

2. Пример обозначения кольца из грубошерстного войлока

D = 52 мм, d = 39 мм, b = 5 мм (для уплотнения dB = 40 мм):

Кольцо СГ 52 – 39 – 5 ГОСТ 6418 81 МН 180 61

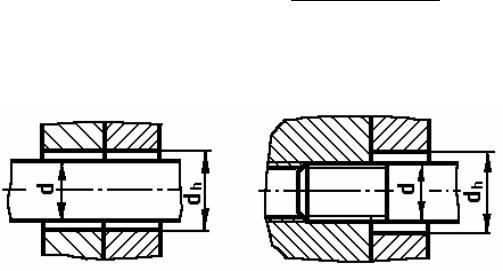

Таблица П 43 – Сквозные отверстия под крепежные детали по ГОСТ 11284-75, мм

129

Диаметр стержнякрепежнойдетали, d	Диаметр сквоз-			Диаметр стержнякрепежнойдетали, d	Диаметр сквозно-			Диаметр стержнякрепежнойдетали, d	Диаметр сквоз-
Диаметр стержнякрепежнойдетали, d	1	2	3	Диаметр стержнякрепежнойдетали, d	1	2	3	Диаметр стержнякрепежнойдетали, d	1	2	3
	ного отверстия,				го отверстия,				ного отверстия,
		dh				dh				dh
		Ряд				Ряд				Ряд

1,0	1,1	1,2	1,3	18	19	20	21	68	70	74	78
1,2	1,3	1,4	1,5	20	21	22	24	72	74	78	82
1,4	1,5	1,6	1,8	22	23	24	26	76	78	82	86
1,6	1,7	1,8	2,0	24	25	26	28	80	82	86	91
1,8	2,0	2,1	2,2
2,0	2,2	2,4	2,6	27	28	30	32	85	87	91	96
2,5	2,7	2,9	3,1	30	31	33	35	90	93	96	101
3,0	3,2	3,4	3,6	33	34	36	38	95	98	101	107
3,5	3,7	3,9	4,2
4,0	4,3	4,5	4,8	36	37	39	42	100	104	107	112
4,5	4,8	5,0	5,3	39	40	42	45	105	109	112	117
6,0	6,4	6,6	7,0	42	43	45	48	110	114	117	122
7,0	7,4	7,6	8,0	45	46	48	52	115	119	122	127
8,0	8,4	9,0	10,0	48	50	52	56	120	124	127	132
10,0	10,5	11,0	12,0	52	54	56	62	125	129	132	137
12,0	13,0	14,0	15,0	56	58	62	66	130	134	137	144
		(13,5)	(14,5)

14,0	15,0	16,0	17,0	60	62	66	70	140	144	147	155
		(15,5)	(16,5)

16,0	17,0	18,0	19,0	64	66	70	74	150	155	158	165
	(17,5)	(18,5)						160	165	168	175
								160	165	168	175

Примечания: 1. Ряд 3 не допускается применять для заклепочных соединений.

2.Размеры в скобках применять не рекомендуется.

3.Предельные отклонения диаметров отверстий:

для ряда1– по Н12; для ряда 2– по Н13и для ряда 3– по Н14.

130

<<< < Предыдущая 1 2 3 4 5 6 7 8 9 10 11 1213 / 1613 14 15 16 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
15.09.2019434.18 Кб40Конспект_ОС.doc
#
14.02.2015406.94 Кб153Конспект_урока_проецирование.pdf
#
14.02.2015123.48 Кб9конспектполитология..docx
#
12.08.20192.24 Mб10конструирование валов.doc
#
24.12.20191.72 Mб1Конструирование модной одежды р-з.doc
#
14.02.20152.06 Mб593Конструктивные элементы, таблицы.pdf
#
19.12.20184.13 Mб16КОНТР №2.docx
#
14.02.20157.18 Mб23Контр.САПР.rtf
#
13.12.201992.16 Кб0Контролирующие материалы.doc
#
09.11.2018457.22 Кб15Контрольная работа по логике.doc
#
25.11.2018104.98 Кб7контрольная точка по истории №3.docx
