Сфера Эвальда
Как получить дифракционную картину от заданного узла обратной решетки и какая нужна для этого длина волны?
Количество узлов обратной решетки, от которых может быть получена дифракция, зависит от длины волны.

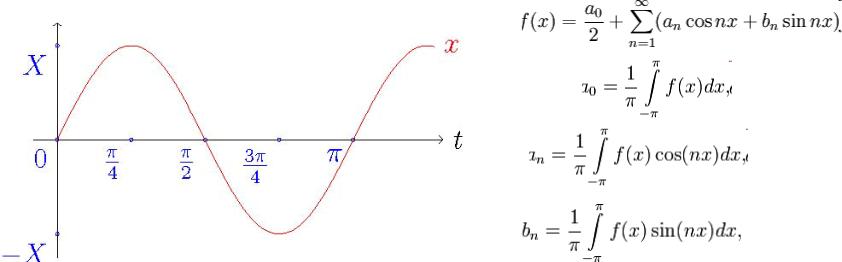

Ряды Фурье
Как описать фазу и амплитуду результирующей волны, полученной в результате многократной интерференции?
Наиболее удобный способ это сделать – представить ее как комбинацию гармонических функций – синусоиды и косинусоиды. Комбинирование (по сути суммирование) не оказывает влияния на первоначальную длину волны.
Следующий шаг – переход от записи в виде тригонометрических функций к экспоненциальному виду.
Структурный фактор и структурная амплитуда
Любая результирующая волна может быть записана в экспоненциальной форме Чтобы записать выражение для результирующей волны, придется
учитывать начальную фазу и амплитуду, а также фактор атомного рассеяния каждого атома (fi).
FATi – структурная амплитуда
Можно в явном виде учесть взаимную ориентацию отражающей плоскости (hkl) и рентгеновского пучка (координаты xyz).
Fhkl – структурный фактор, равный сумме всех структурных амплитуд, которые являются коэффициентами этого ряда
Электронная плотность
Если в выражении для структурного фактора поменять функцию и аргумент (т.е. выполнить обратное Фурье-преобразование), то можно получить выражения для электронной плотности. Для этого ряда коэффициентами являются структурные факторы
H = hkl, r = x,y,z
Задача установления структуры заключается в определении структурных факторов. Затем и электронной плотности. Проще говоря, необходимо знать фазу и амплитуду всех результирующих волн. Т.е. hkl и xyz – не известны. Измерить можно только амплитуду (это квадратный корень из интенсивности отдельного рефлекса)
Решить задачу об определении структуры напрямую нельзя, необходимо каким-либо способом получить дополнительную информацию или действовать методом последовательных приближений
