3.1.2.Мембранно-коалесцентный аппарат
Основном элементом лабораторной установки для очистки нефтесодержащих сточных вод (разделения водо-маслянных эмульсий) является мембранно-коалесцентный аппарат, сочетающий в себе два наиболее эффективных метода очистки воды от нефти и нефтепродуктов: коалесценцию и мембранный метод.
Схема мембранно-коалесцентного аппарата приведена на рисунке 3.1.2.1.
Исходный поток подается в мембранно-коалесцентный аппарат через перфорированную распределительную трубку, предназначенную для равномерного распределения исходного потока. Исходный поток (водо-маслянная эмульсия) подается на сорбционно-коалесцирующий материал «Мегасорб» на котором одновременно происходят процессы сорбции и коалесценции.

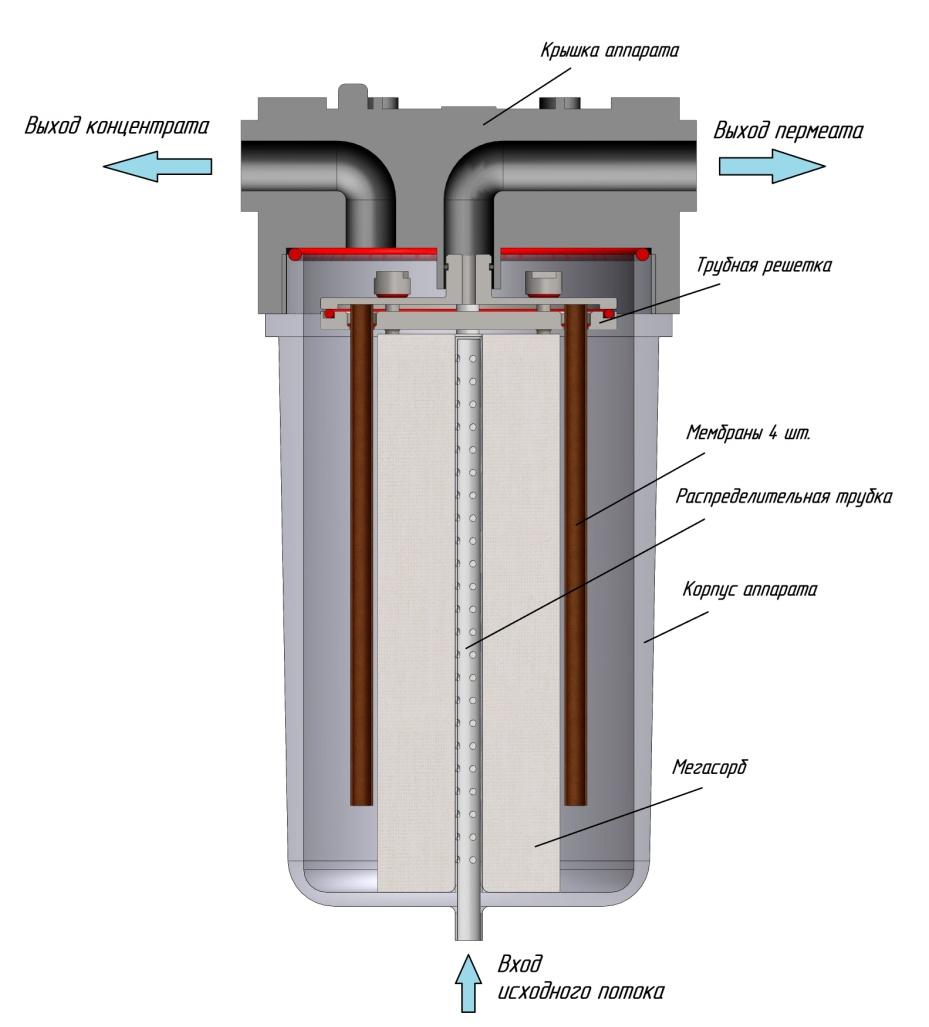

Рис. 3.1.2.1.Схема мембранно-коалесцентного аппарата.
На материале «Мегасорб» происходит частичная очистка воды от масла за счет слияния и укрупнения капель масла. Потеря дисперсности эмульсии приводит к ее расслаиванию и капли масла поднимаются к крышке аппарата в выводятся из аппарата в виде концентрата.
Частично очищенная водо-маслянная эмульсия подается на керамические мембраны, закрепленные на трубной решетке. На мембранах происходит разделение на 2 потока: пермеат – очищенная от масла вода и концентрат, концентрированная водо-маслянная эмульсия. Также предусмотрена работа аппарата в «тупиковом» режиме.
3.2. Используемые материалы и рективы
3.2.1. Моторное масло
Для приготовления водо-маслянных эмульсий использовалось моторное масло ОЙЛРАЙТ М – 63/14Г Классик, являющееся универсальным всесезонным минеральным маслом с классом вязкости SAE 15W – 40. С состав масла входит высококачественные минеральные масла и комплекс универсальных присадок.
Как известно в обеих вязкостных классификациях (ГОСТ, SAE), чем меньше цифра в числителе с индексом «3» (ГОСТ) или перед буквой «w» (SAE), тем меньше вязкость масла при низкой температуре и чем больше цифра, стоящая в знаменателе (ГОСТ) или после дефиса (SAE), тем больше вязкость масла при высокой температуре.
Масло Ойлрайт М-63/14Г получено на минеральной основе (т.е. путём очистки соответствующей фракции нефти). Его получают смешением остаточного и дистиллятного компонентов и введением многофункциональных присадок. Так же масло Ойлрайт М-63/14Г проявляет высокие эксплуатационные свойства (в таблице 3.2.1.1. приведены технические характеристики), поэтому является универсальным и может применяться для смазывания в тяжело нагруженных цилиндрических, спирально-конических и гиппоидных передачах легковых и грузовых автомобилей.
Таблица 3.2.1.1.
Технические характеристики моторного масла Ойлрайт М-63/14Г.
Наименование показателя |
Норма по ГОСТу (ТУ) |
Массовая доля, % - кальция - цинка - механических примесей, не более |
0,23 0,10 0,015 |
Щелочное число, мг КОН на 1 г масла, не менее |
7,5 |
Плотность при 20ºС, г/см3, не более |
0,900 |
Температура, ºС - вспышки в открытом тигле, не ниже - застывания, не выше |
210 - 30 |
Вязкость кинематическая, мм2/с: - при 100ºС, не мене |
12 |
Вязкость динамическая, мПас, не более: - при минус 15ºС |
4500 |
Индекс вязкости, не менее |
115 |
Ниже приведена многокомпонентность минерального масла
Групповой химический состав минерального масла, % (об.)
Нафтены:
Моноциклические……………………………………………………18,4
Бициклические………………………………………………………. 9,9
три- (и более) циклические………………………………………….16,5
Ароматические углеводороды с нафтеновыми кольцами:
Моноциклические……………………………………………………10.5
Дициклические…………………………………………………….. 8,1
Трициклические…………………………………………………… 6,6
Полициклические с большим числом колец…………………….. 8,0
Парафины…………………………………………………………... 13,7
Изопарафины……………………………………………………… 8,3
