3.4. Методика расчетов
Концентрацию нефтепродуктов (мг/дм3) в анализируемой воде вычисляем, используя формулу:
С = K · L (11)
где С - концентрация нефтепродуктов в анализируемой пробе воды, мг/дм3;
К - коэффициент преобразования, мг/(дм3 мм); L - длина окрашенного индикаторного слоя ИТ – НП, мм.
Таблица 3.4.1.
Коэффициенты преобразования для различных диапазонов
Диапазон измерения |
Коэффициент преобразования |
0,05 - 0,6 мг/дм3 |
0,026 |
0,5 - 6 мг/дм3 |
0,18 |
5 - 50 мг/дм3 |
1,8 |
Для определения размеров капель в водомасляной эмульсии использовался микроскоп Levenhuk 40L и цифровая камера DCM-35 с разрешением 0,3 МПикс. (размер кадра – 640х480 Пикс.). Микроскоп подключался к компьютеру через программу ScopePHoto и делался кадр, затем производился расчет размера капель в программе Excel.
При расчете значений удельной производительности мембраны и селективности используются следующие формулы:
(12) где Q – производительность при давлении 3 бара; n – количество мембран (n = 4); r – радиус мембраны (r = 5 мм), h-высота мембран(h=800 мм)
Для расчета коэффициента очистки при сорбционно – коалесцентном разделении используем формулу:
. (13)
где Кф. – коэффициент очистки; С – концентрация масла в пермеате, мг/л; Сисх – концентрация масла в исходной эмульсии, мг/л.
4.Экспериментальная часть
4.1.Основные параметры процесса
В результате исследований на лабораторной установке были выявлены основные параметры процесса.
Эксперименты по определению оптимального рабочего давления проводились при комбинации «Мегасорба» и мембран. В результате экспериментов оптимальное давление выбрано 3 бара и удельная производительность мембран при заданном давлении составляет:
,
где Q – производительность при давлении 3 бара; n – количество мембран (n = 4); r – радиус мембраны (r = 5 мм), h-высота мембран(h=800 мм)
Эксперименты по определению оптимальной производительности проводились только на «Мегасорбе». В результате экспериментов была выбрана производительность 52 л/ч.
Скорость в аппарате при данной производительности равна:
где Q – выбранная оптимальная производительность – 52 л/ч; d – диаметр аппарата, d = 150 мм = 0,15 м.
При исследовании процесса разделения водо-маслянных эмульсий необходимо изучение зависимостей производительности, концентрации пермеата и коэффициента разделения от времени проведения эксперимента при различных концентрациях исходных эмульсий 2 мг/л, 5 мг/л и 20 мг/л.
4.2.Устойчивость эмульсий
При исследовании процесса разделения водо-маслянных эмульсий необходимо убедиться в устойчивости эмульсии.
При помощи программы измеряли размер и количество капель эмульсии масло в воде в течении времени при концентрациях 5 и 20 мг/л.
Ниже представлены графики зависимости количества капель эмульсии от размера частиц в разные периоды времени при исходной концентрации 5мг/л.

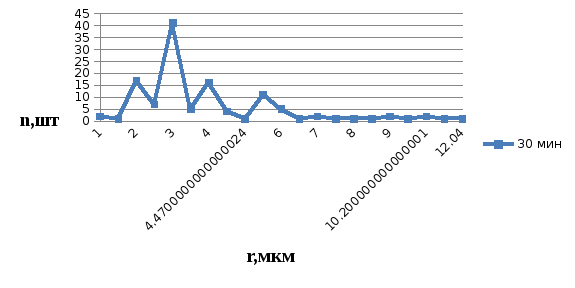

Рис.4.2.1.Зависимость количества капель от размера частиц при t=30мин и Сисх= 5мг/л
Рис.4.2.2.Зависимость количества капель от размера частиц при t=60мин и Сисх= 5мг/л
\ Рис.4.2.3.Зависимость количества капель от размера частиц при t=120мин и Сисх= 5мг/л
Рис.4.2.4.Зависимость количества капель от размера частиц при t=180мин и Сисх= 5мг/л
Рис.4.2.5.Зависимость количества капель от размера частиц при t=240мин и Сисх= 5мг/л
Рис.4.2.6.Зависимость количества капель от размера частиц при t=3,5суток и Сисх= 5мг/л
Объединив выше указанные графики на рисунке 4.2.7. показана зависимость размера капель эмульсии с концентрацией 5 мг/л от времени
Рис. 4.2.7. Зависимость размера капель эмульсии с концентрацией 5 мг/л от времени.
Ниже представлены графики зависимости количества капель эмульсии от размера частиц в разные периоды времени при исходной концентрации 20мг/л.
Рис.4.2.8.Зависимость количества капель от размера частиц при t=30мин и Сисх= 20мг/л
Рис.4.2.9.Зависимость количества капель от размера частиц при t=60мин и Сисх= 20мг/л
Рис.4.2.10.Зависимость количества капель от размера частиц при t=120мин и Сисх= 20мг/л
Рис.4.2.11.Зависимость количества капель от размера частиц при t=180мин и Сисх= 20мг/л
Рис.4.2.12.Зависимость количества капель от размера частиц при t=230мин и Сисх= 20мг/л
Рис.4.2.13.Зависимость количества капель от размера частиц при t=3,5суток и Сисх= 20мг/л
Объединив выше указанные графики на рисунке 4.2.14. показана зависимость размера капель эмульсии с концентрацией 20 мг/л от времени
Рис.4.2.15.Зависимость размера капель эмульсии с концентрацией 20 мг/л от времени.
В результате исследований можно сделать вывод о достаточной устойчивости эмульсии, что дает нам возможность работать с данной эмульсией.
