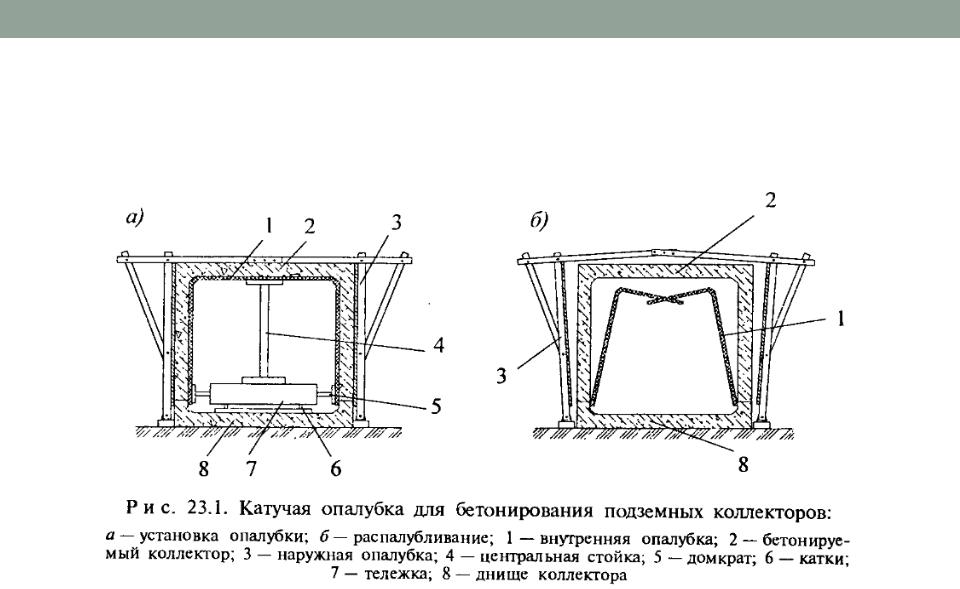

Катучая горизонтально-перемещаемая опалубочная система.
Несъёмная опалубка.
•Применяется при возведении конструкций без распалубливания, с устройством в процессе работ одновременно гидроизоляции, облицовки, утепления и др. Специфика опалубки в том, что после укладки в нее бетонной смеси опалубка остается в теле конструкции, составляя с ней одно целое.
•В настоящее время несъемную опалубку используют не только для бетонирования отдельных конструкций, но и возведения полностью зданий. Это стало возможным при использовании в качестве опалубки пенополистирольных плит толщиной 50… 150 мм и плотностью 20...25 кг/м3, с высокой влагостойкостью.
Несъёмная опалубка.
•Несъемная опалубка состоит из изготовленных в заводских условиях опалубочных элементов стен и перекрытий, выполняющих одновременно функции опалубки, утеплителя и звукоизоляции, а также основания для нанесения отделочных (фактурных) покрытий.
•Для несъемной опалубки может быть использована тканая металлическая сетка, железобетонные, армо- и асбестобетонные плиты, плиты из пенопласта, стеклоцемента и др.
•Применение несъемной опалубки дает возможность снизить трудоемкость опалубочных работ примерно на 80 % по сравнению с деревянной щитовой опалубкой и на 35…45 % по сравнению с инвентарной металлической.
Несъёмная опалубка.
Арматура и арматурные изделия.
•Арматура – это стальные стержни, прокатные профили и проволока, расположенные в бетоне для совместной с ним работы.
•Рабочая арматура воспринимает растягивающие усилия, возникающие в железобетонных конструкциях от собственной массы и внешних нагрузок.
•Распределительная арматура служит для равномерного распределения нагрузок между рабочими стержнями, обеспечения их совместной работы.
•Монтажная арматура обычно не воспринимает усилий, а обеспечивает точное положение в опалубке рабочих стержней и плоских арматурных сеток и элементов.

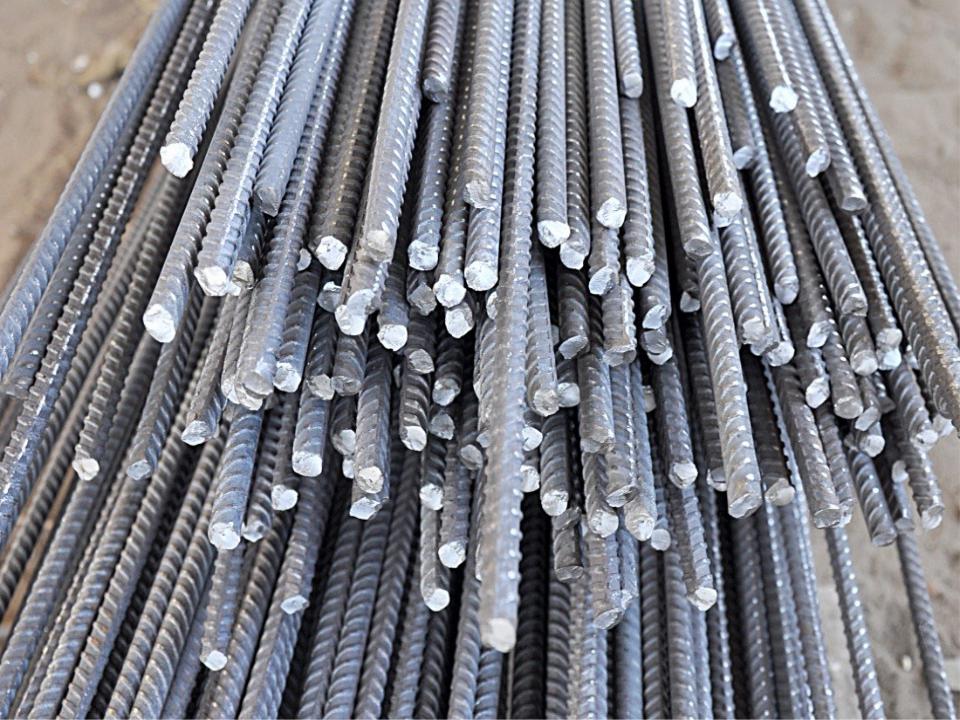

Арматура периодического профиля
Арматура и арматурные изделия.

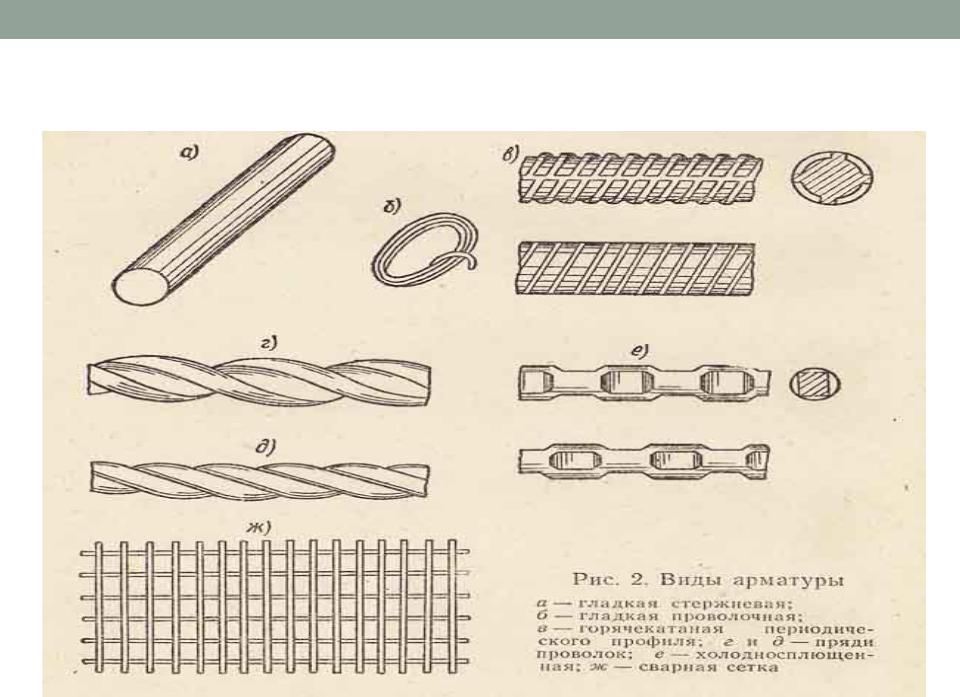

•Для железобетонных конструкций применяется стальная арматура, которая отличается по технологии изготовления, профилю, назначению в конструкции и принципу работы.
•По технологии: горячекатаная стержневая диаметром 6…90 мм и холоднотянутая круглая проволочная диаметром 3…8 мм в виде обыкновенной или высокопрочной проволоки, а также арматурных канатов и прядей.
•По профилю: круглая гладкая и периодического профиля, арматура периодического профиля имеет фигурную поверхность, что обеспечивает ее лучшее сцепление с бетоном.
•По принципу работы в железобетонной конструкции: стальная арматура ненапрягаемая и напрягаемая.
•По назначению в железобетонной конструкции: рабочая, распределительная и монтажная.
Арматура и арматурные изделия.
Арматура и арматурные изделия.
•К арматурным изделиям относят:
•отдельные стержни (стержневая арматура);
•арматурные сетки;
•плоские и пространственные арматурные каркасы;
•арматурные изделия для предварительно напряженных конструкций;
•закладные детали, монтажные петли и хомуты.
Арматура и арматурные изделия.

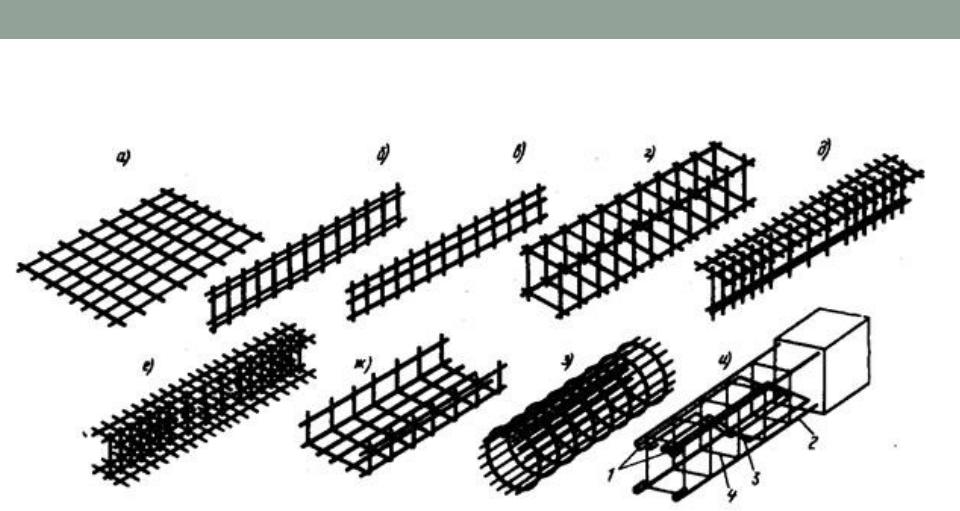

а) сетка плоская; б), в) – плоские каркасы; г) пространственный каркас; д) каркас таврового сечения; е) то же, двутаврового сечения; ж) гнутый каркас;
з) цилиндрический каркас; и) каркас вязаный: 1 – концевые крюки; 2 – нижние рабочие стержни; 3 – рабочие стержни с отгибами; 4 – хомуты.
