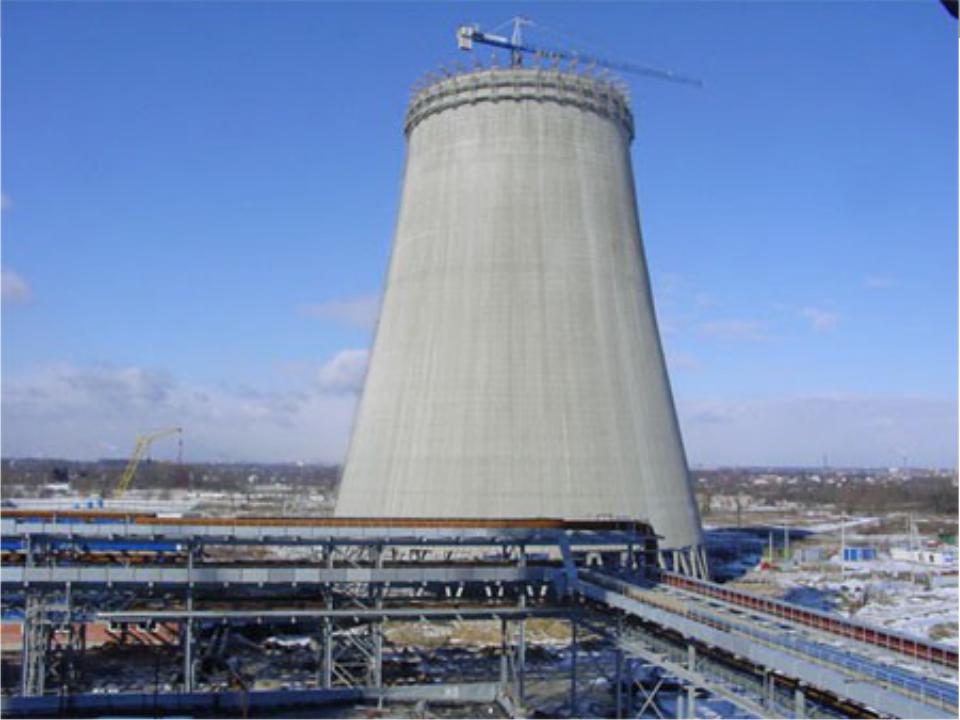

Строительство градирни из монолитного железобетона

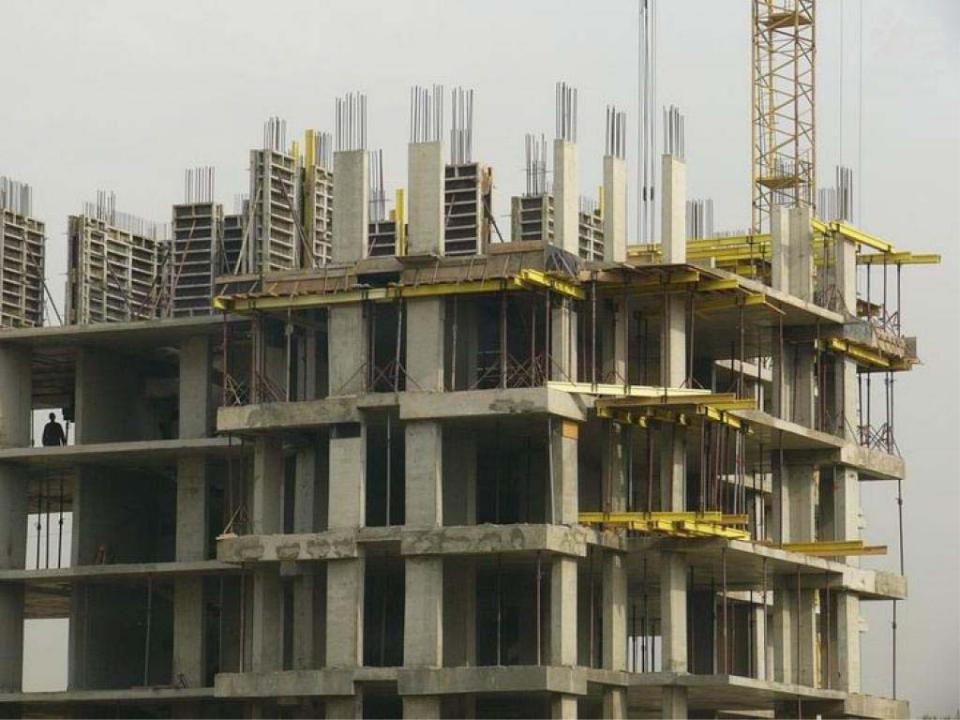

Современное направление использования монолитного железобетона

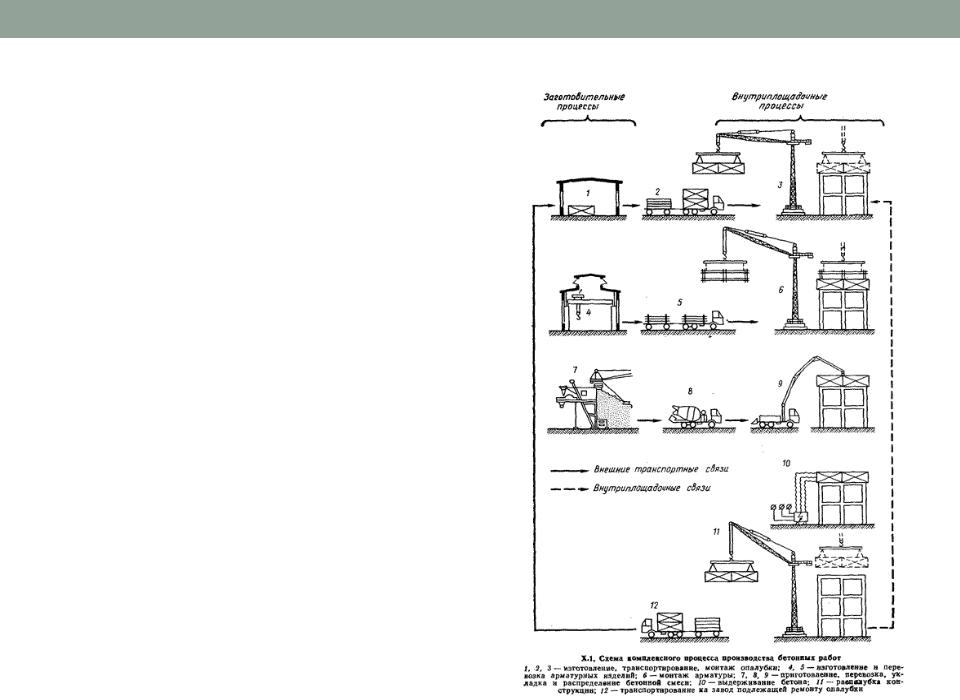

Комплексный процесс производства бетонных работ.
•Состоит из
заготовительных и
монтажно-укладочных
процессов, связанных между собой
транспортными
операциями.

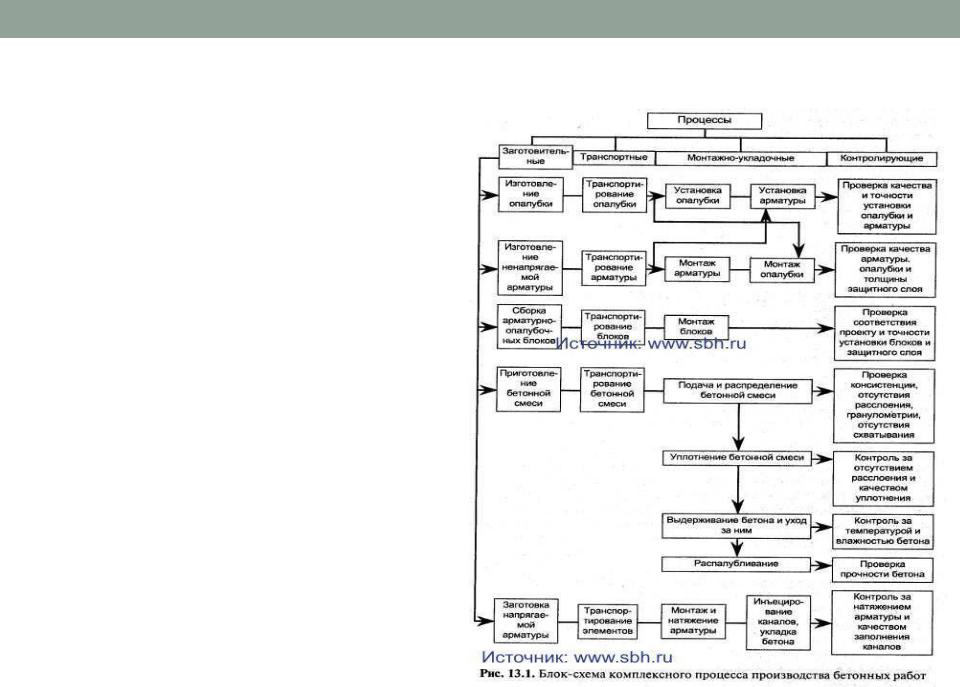

Технологическая структура бетонных работ.
•Устройство опалубки
•Армирование конструкций
•Бетонирование
конструкций
•Выдерживание бетона
•Распалубливание готовых конструкций
•Бетонную смесь укладывают в
установленную опалубку, уплотняют и выдерживают в статическом состоянии.
•В результате происходящих химических процессов бетонная смесь, твердея, превращается в бетон.
Назначение и виды опалубки.
•Опалубкой называют форму, которая обеспечивает проектные размеры бетонируемой конструкции. Опалубка в общем случае состоит:
•из опалубочных щитов (форм), обеспечивающих форму, размеры и качество поверхности конструкции;
•крепежных устройств, обеспечивающих проектное и неизменное положение опалубочных щитов друг относительно друга;
•поддерживающих лесов, обеспечивающих проектное положение опалубочных щитов в пространстве.

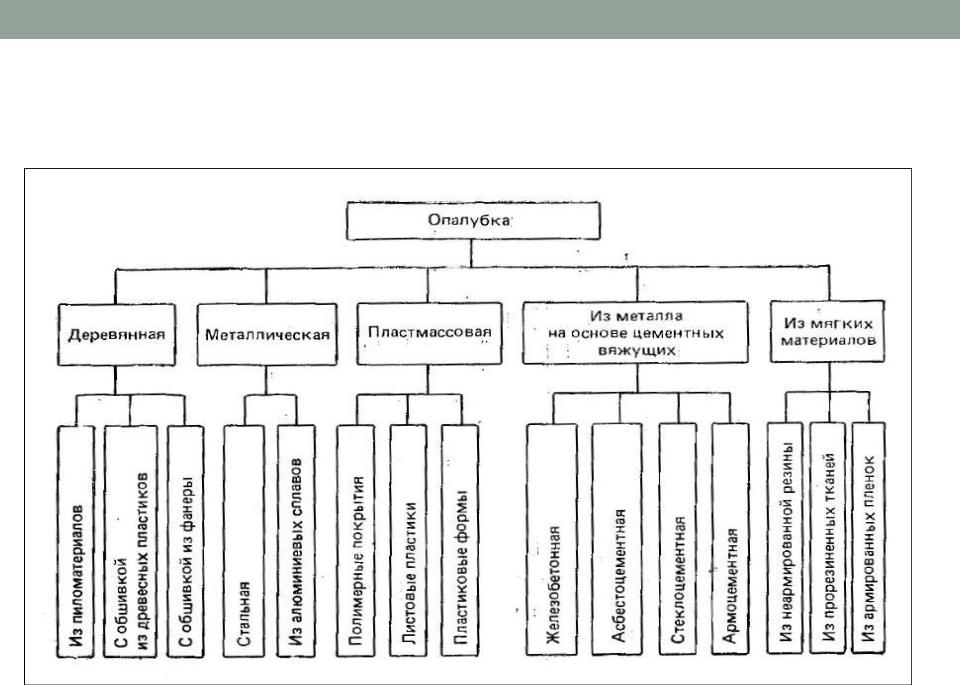

Назначение и виды опалубки.
•Для изготовления элементов опалубки используют самые разнообразные материалы.
•Опалубка (палуба) может быть деревянной, деревометаллической, металлической, железобетонной, армоцементной, из синтетических материалов (пластмассовая опалубка).
•Крепежные и поддерживающие элементы опалубки выполняют из стали и алюминиевых сплавов.
Назначение и виды опалубки.

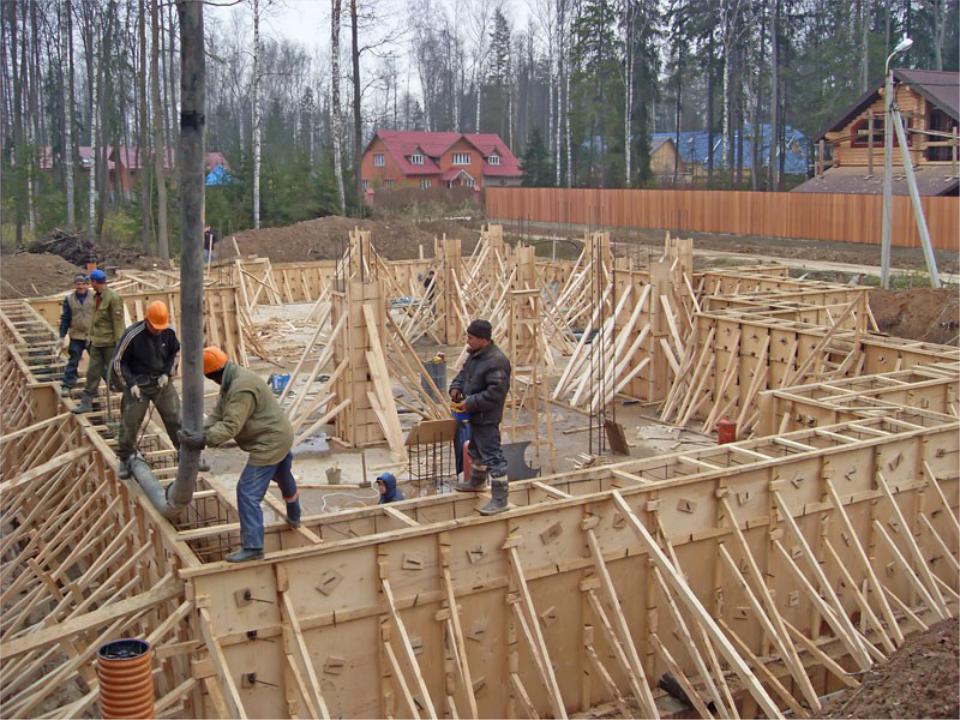

Деревянная опалубка

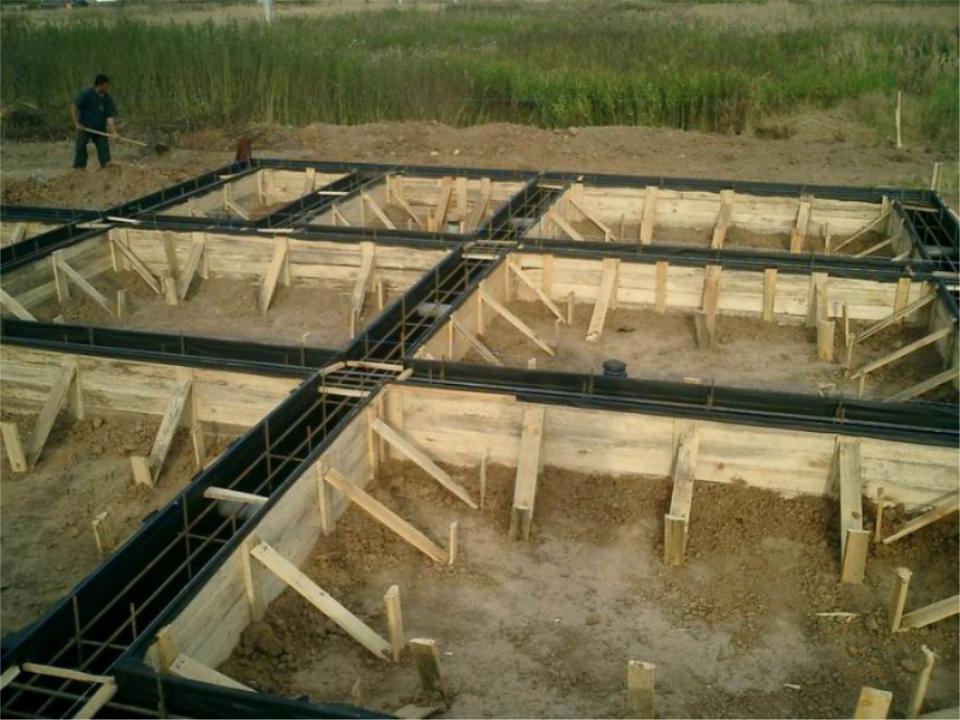

Деревянная опалубка
Назначение и виды опалубки.

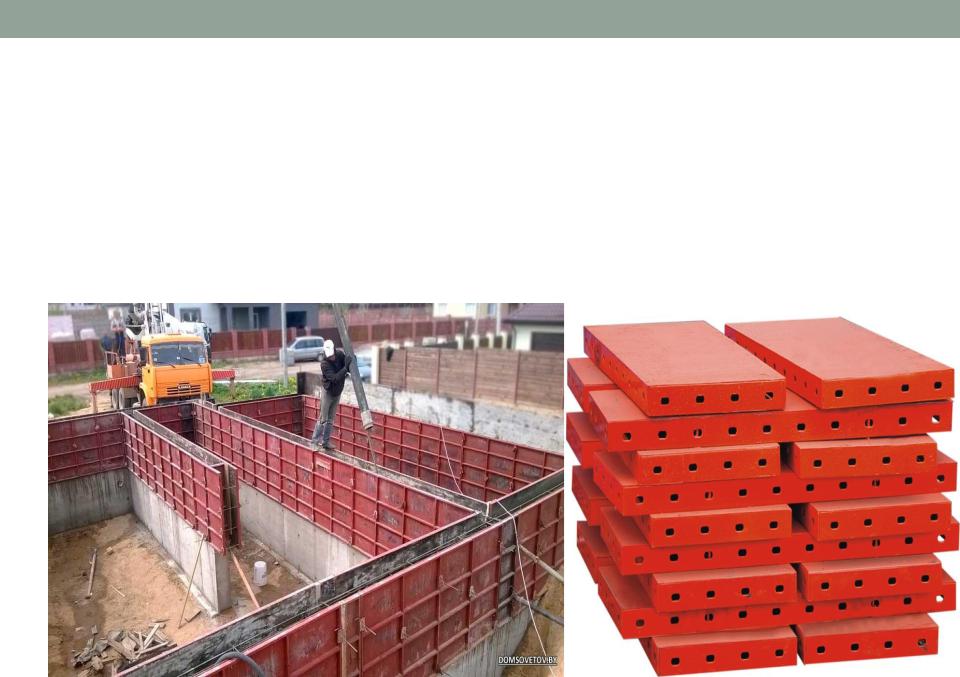

• Металлическая опалубка обеспечивает гладкую поверхность бетонируемой конструкции, легкость распалубливания, жесткость, отсутствие деформаций, значительную оборачиваемость.
