Разборно-переставная опалубочная система.
•Мелкощитовая опалубочная система состоит из нескольких типов небольших по размеру щитов, выполненных из стали, фанеры или комбинированных, а также элементов креплений и поддерживающих устройств.
•Щиты имеют площадь не более 3 м2, масса одного элемента такой опалубки не должна превышать 50 кг, что позволяет при необходимости устанавливать и разбирать опалубку вручную.
Разборно-переставная опалубочная система.

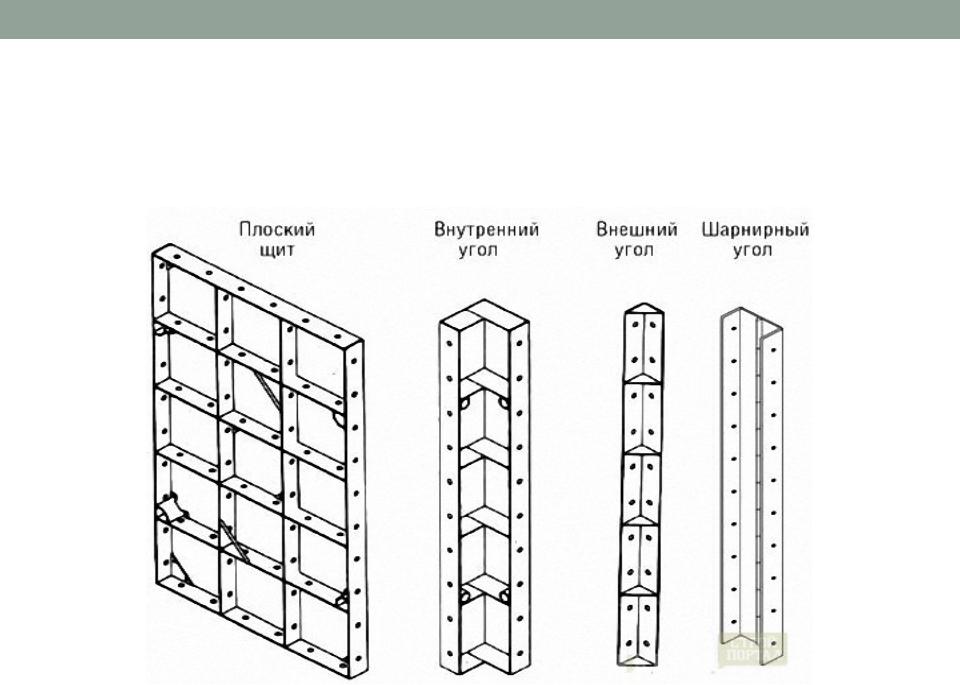

Элементы мелкощитовой опалубки
Разборно-переставная опалубочная система.
Принцип сборки мелкощитовой опалубки
Разборно-переставная опалубочная система.
Мелкощитовая разборная опалубка перекрытий на рамах

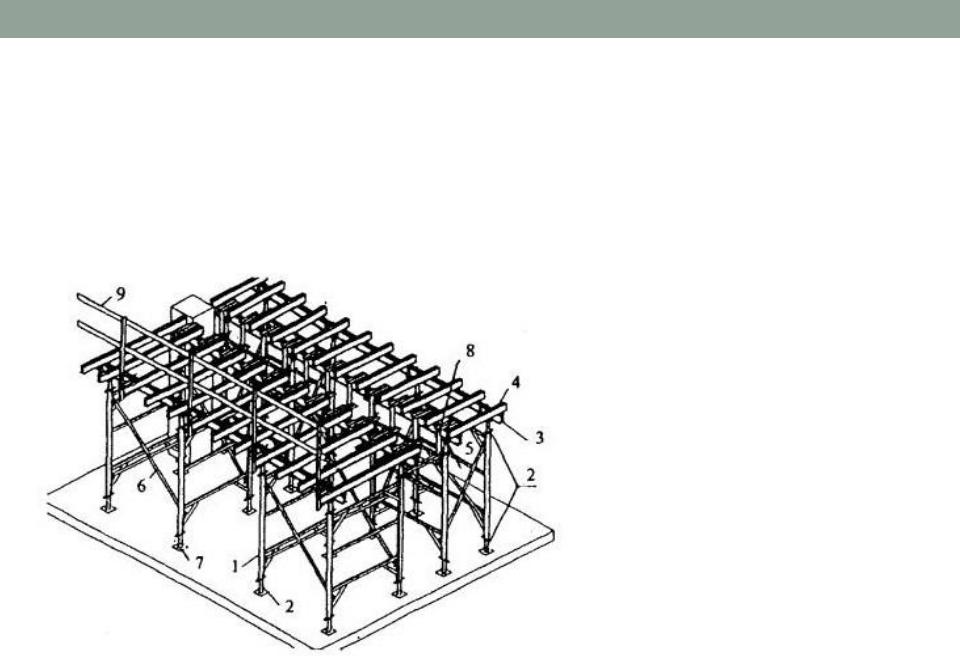

1 – рама,
2 – домкрат,
3 – продольная балка,
4 – поперечная балка,
5 – опора балки (вилка),
6 – монтажная связь рам, 7 – основание рамы,
8 – струбцина балки,
9 - ограждение
Разборно-переставная опалубочная система.
Мелкощитовая разборная опалубка

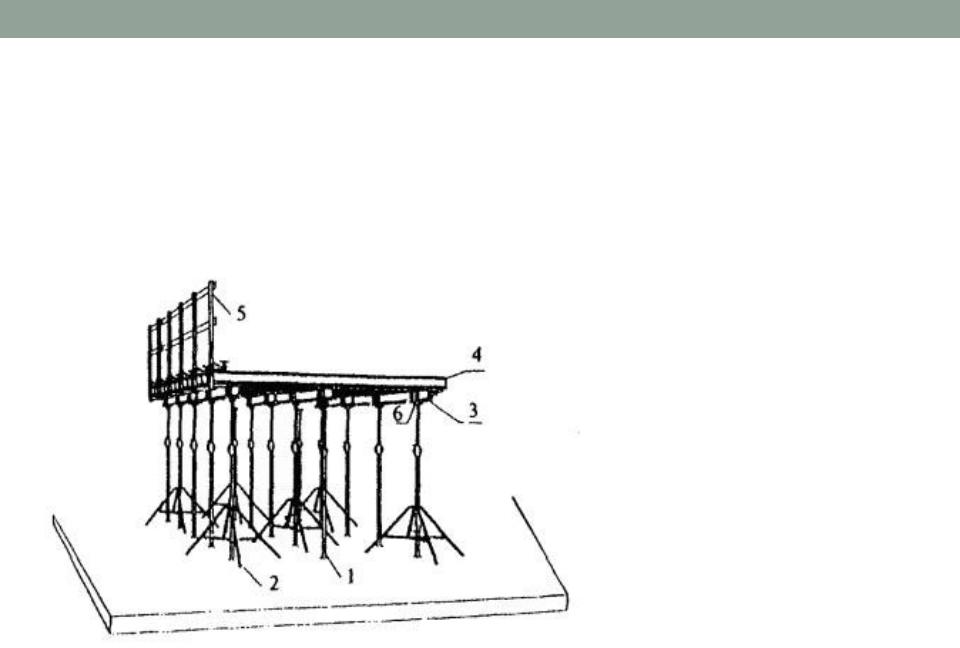

перекрытий (на стойках) 1 – стойка телескопическая,
2 – тренога,
3 – продольная балка,
4 – поперечная балка,
5 – ограждение,
6 –опора балки (вилка).
Разборно-переставная опалубочная система.
Мелкощитовая опалубка стен

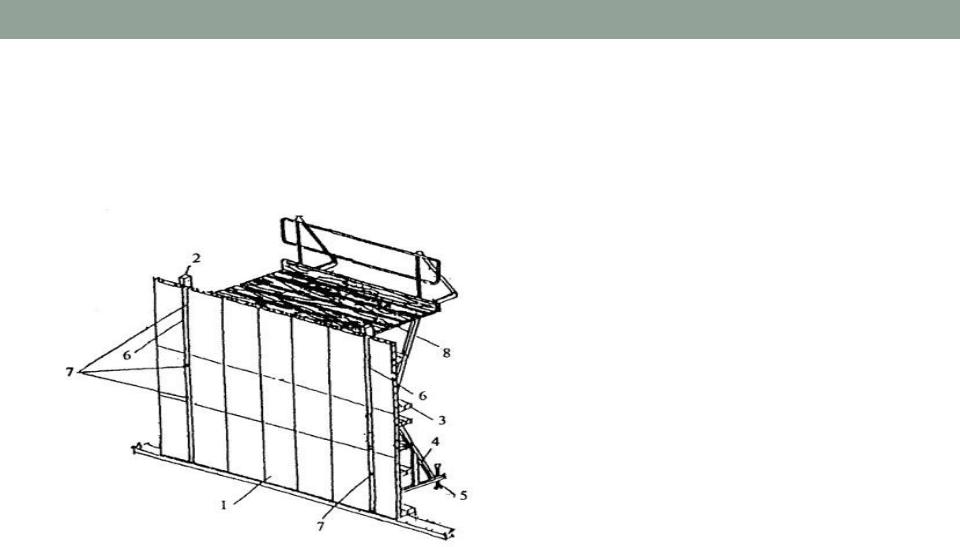

1 – щит,
2 – вертикальная балка,
3 – схватка,
4 – подкос,
5 – домкрат,
6 – деревянная вставка,
7 – отверстие для пропуска стяжки, 8 – подмости для бетонирования.

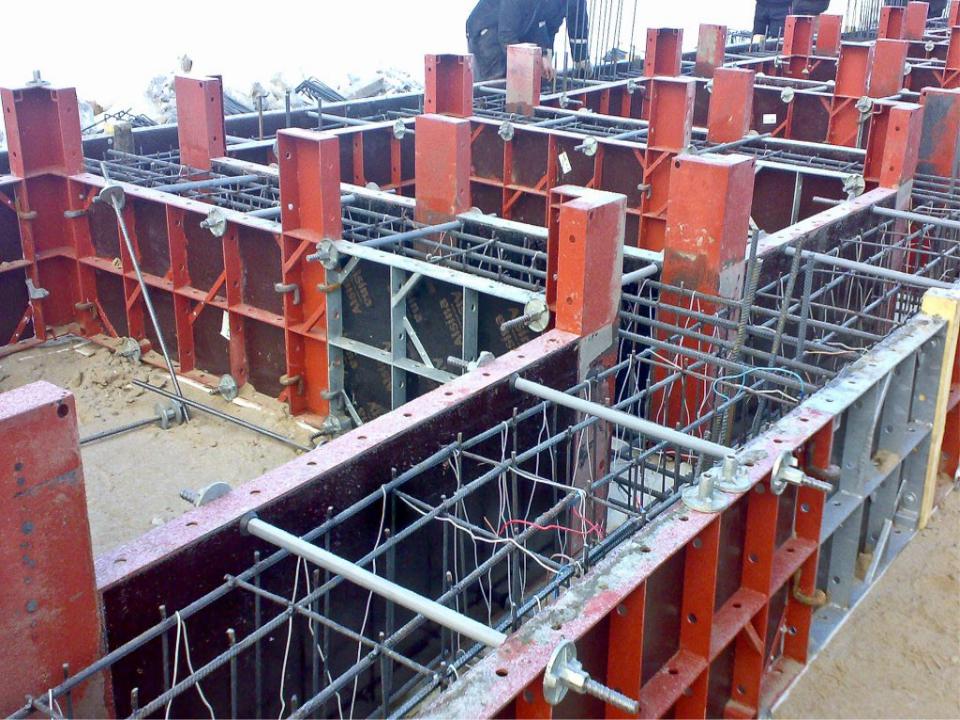

Мелкощитовая опалубка

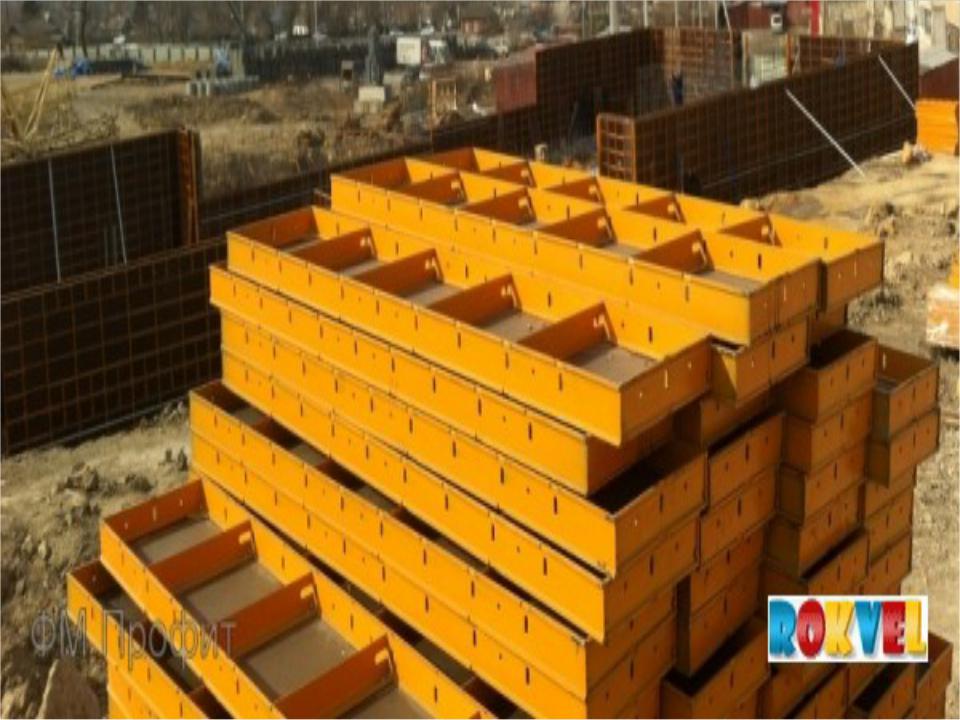

Мелкощитовая опалубка
Разборно-переставная опалубочная система.
•Крупнощитовая опалубочная система предназначена для возведения крупноразмерных монолитных конструкций самых разнообразных сооружений, установка и снятие опалубки осуществляется только кранами.
•Щиты опалубки, площадью 3...20 м, являются самонесущими и включают палубу, элементы жесткости щита и несущие конструкции. Щиты оборудуют подмостями, подкосами для установки и первоначальной выверки, регулировочными домкратами.
•Крупнощитовая опалубка наиболее универсальна и мобильна в использовании и позволяет существенно улучшить качество конструкций за счет снижения числа сопряжений, при этом высоту щита принимают равной высоте яруса бетонирования.
Разборно-переставная опалубочная система.

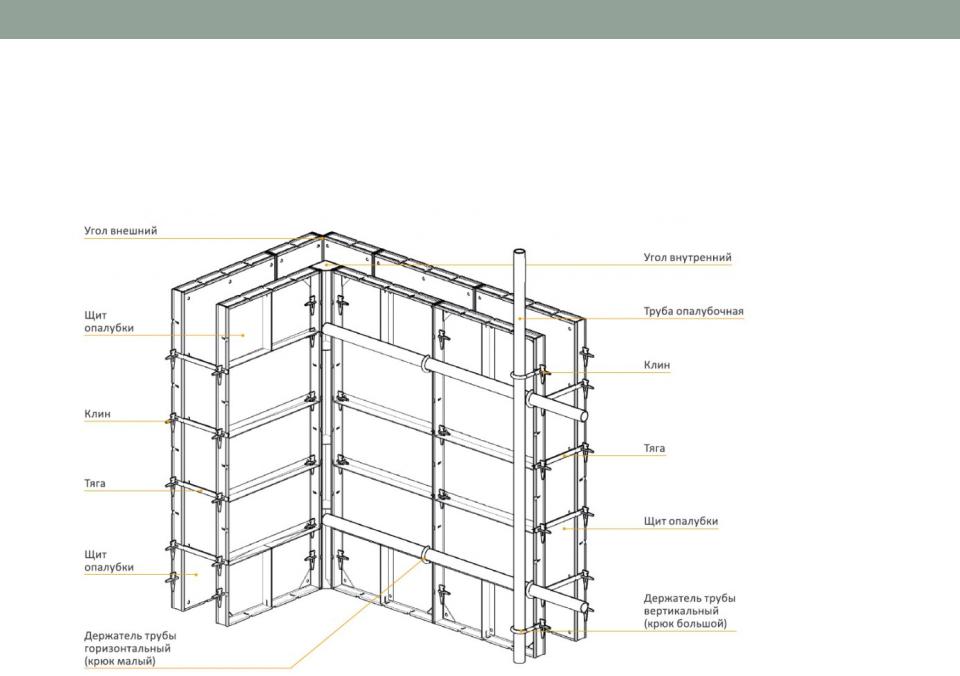

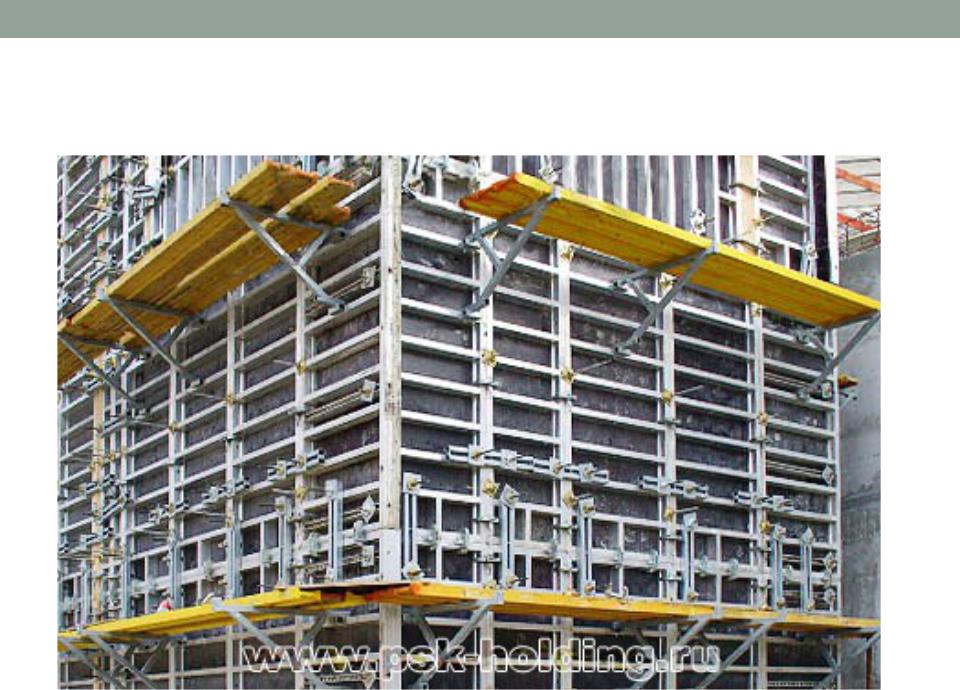

Крупнощитовая опалубка
