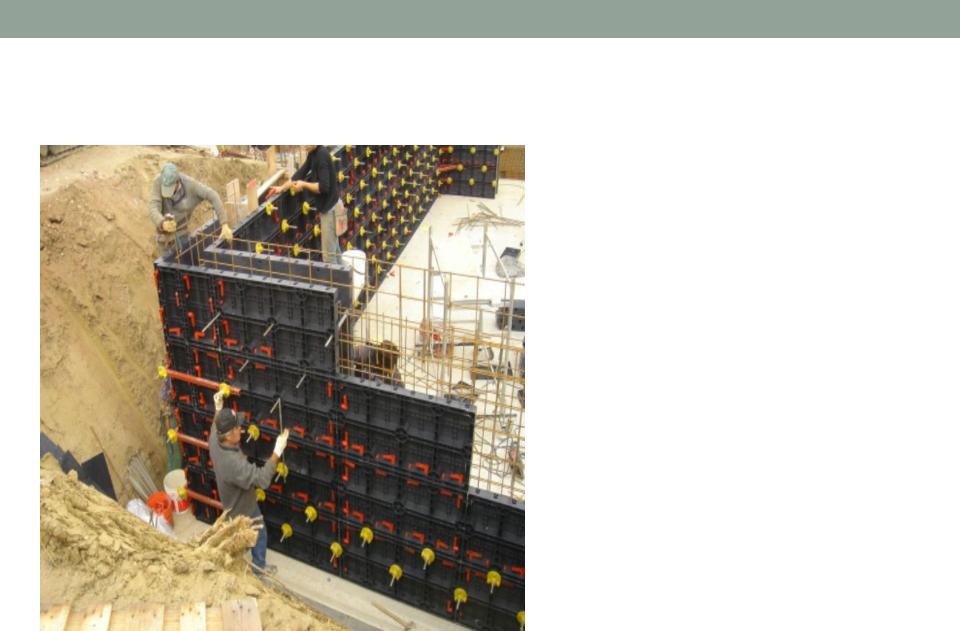

Назначение и виды опалубки.
• |
Опалубки |
из |
полимерных |
||
|
материалов |
отличаются |
|||
|
небольшой |
массой |
|
и |
|
|
устойчивостью |
против |
|||
|
коррозии. |
|
|
|
|
• |
Малая |
|
жесткость, |
||
|
повышенная |
гибкость |
и |
||
|
относительно |
высокая |
|||
|
стоимость |
пластиков |
|||
|
делают |
их |
пока |
мало |
|
|
конкурентоспособными |
|
с |
||
|
другими материалами. |
|
|
||
• |
Несущая |
способность |
резко |
||
|
снижается |
|
при |
||
|
термообработке бетона |
с |
|||
|
повышением температуры |
||||
|
до 60 °С. |
|
|
|
|
Опалубочные системы.
•Опалубочная система – понятие, включающее опалубку и крепежные элементы, леса, поддерживающие подмости, обеспечивающие ее жесткость и устойчивость.
•В промышленном и гражданском строительстве наибольшее распространение получили следующие виды опалубочных систем: разборно-переставная; объёмно-переставная; скользящая; подъёмно- переставная; катучая, блочная и несъёмная опалубка.
Опалубочные системы.
Составные части опалубочных систем.

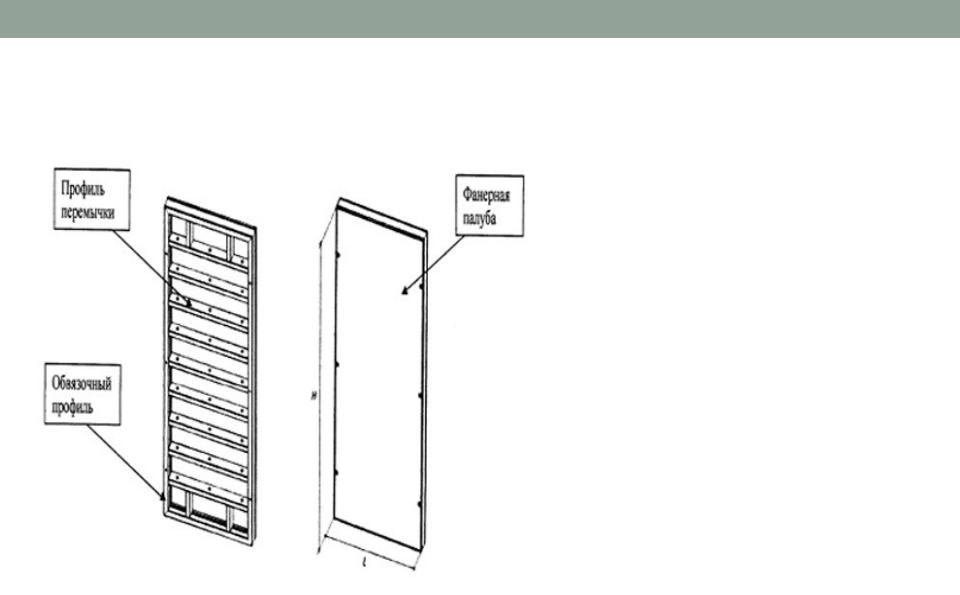

• щит – формообразующий элемент опалубки, состоящий из каркаса и палубы;
• каркас (рама) щита – несущая конструкция щита опалубки, выполненная из металлического профиля, изготовленного в кондукторе, гарантирующем точность наружных размеров изготовляемой конструкции;
• палуба щита – поверхность, непосредственно соприкасающаяся с бетоном;
Опалубочные системы.
Составные части опалубочных систем.
• |
опалубочная |
панель |
– |
||
|
крупноразмерный |
элемент |
|||
|
опалубки |
|
собираемый |
из |
|
|
нескольких щитов; |
|
|
||
• |
блок |
|
опалубки |
|
– |
|
пространственный |
элемент |
|||
|
опалубки из нескольких щитов; |
|
|||
• |
элементы крепления – замки, для |
||||
|
соединения и |
крепления между |
|||
|
собой |
примыкающих |
щитов |
||
|
опалубки; |
|
|
|
|

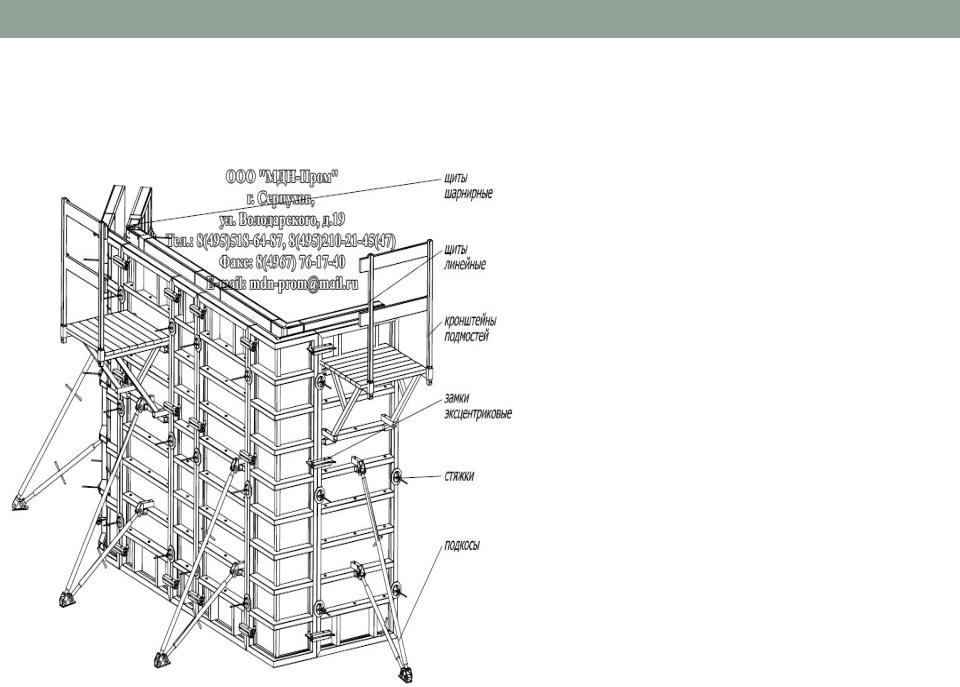

• стяжки, соединяющие в опалубке противостоящие щиты и другие элементы опалубки в единую неизменяемую конструкцию;
• поддерживающие элементы –
подкосы, стойки, рамы, распорки, опоры, леса, фиксирующие опалубку в проектном положении.
Опалубочные системы.
•Составные части опалубочных систем.
•Навесные подмости – специальные подмости, навешиваемые на стены со стороны фасадов с помощью кронштейнов, закрепленных в отверстиях, оставленных при бетонировании стен;
•Вакатные подмости предназначены для выкатывания по ним туннельной опалубки или опалубки перекрытий при их демонтаже.
•Проемообразователи – специальная опалубка, предназначенная для формирования в монолитных конструкциях оконных, дверных и других проемов.
•Цоколь – нижняя часть монолитной стены высотой 10...20 см, которую бетонируют одновременно с монолитным перекрытием.
Опалубочные системы.
•Технологичность монтажа и демонтажа опалубочных систем определяется прежде всего конструкцией соединительных элементов.
•В отечественных опалубках применяют замковые соединения в виде муфты или металлического стержня с чекой и болтовые соединения.
•Такое решение замкового соединения требует больших усилий и значительных трудозатрат при разборке, а особенно при заклинивании. Зарубежный опыт основан на исключении болтовых соединений.
Основные требования к опалубочным системам
• Опалубка должна быть прочной, устойчивой, не изменять формы под воздействием нагрузок, возникающих в процессе производства работ;
•Опалубка должна обеспечивать высокое качество поверхностей, исключающее появление наплывов, раковин, искривлений;
•Опалубка должна быть технологичной, то есть должна легко устанавливаться и разбираться, не создавать затруднений при монтаже арматуры, а также при укладке и уплотнении бетонной смеси;
•Опалубка должна обладать оборачиваемостью, то есть многократно использоваться, быть экономичной по применяемому материалу.
Основные положения по расчету опалубочных систем.
•Опалубочные формы, крепления и поддерживающие их элементы (леса) рассчитывают на вертикальные и горизонтальные нагрузки.
•К вертикальным нагрузкам относят: собственный вес форм и лесов; вес бетонной смеси, арматуры, людей и транспортных средств, перемещающихся по опалубке или настилам; нагрузку, возникающую при вибрировании смеси.
•К горизонтальным нагрузкам относят боковое давление бетонной смеси; нагрузки от сотрясений, возникающих при выгрузке бетонной смеси в форму и от вибрирования смеси; нормативные ветровые нагрузки на леса и элементы форм.
Основные положения по расчету опалубочных систем.
•Расчет элементов опалубки на все нагрузки ведут по несущей способности и по деформациям. Прогиб щитов принимается не выше 1/400 пролета при максимальных нагрузках.
•Боковое давление бетонной смеси на стенки форм принимают равным давлению тяжелой жидкости с удельным весом, эквивалентным объемному весу бетона, давление этой жидкости распространяется на глубину 0,75 м при внутреннем и на 1,0 м при наружном вибрировании.
•Для расчета опалубочных форм и лесов нормативные данные по нагрузкам, коэффициентам надёжности по нагрузкам, сопротивлениям древесины при изгибе, растяжении вдоль волокон, сжатии, смятии вдоль и поперек волокон приведены в нормативной документации.
Разборно-переставная опалубочная система.
•Разборно-переставная опалубочная система
состоит из инвентарных щитов различных типоразмеров с инвентарными поддерживающими устройствами и креплениями.
•Системы разборно-переставной опалубки
применимы для бетонирования фундаментов, колонн, ригелей, стен, перекрытий и других конструктивных элементов зданий.
•Разборно-переставные опалубочные системы
бывают двух типов: мелкощитовые и крупнощитовые. Габариты основных щитов опалубки подчинены одному модульному размеру (300 мм по ширине и 100 мм по высоте).
