Разборно-переставная опалубочная система.

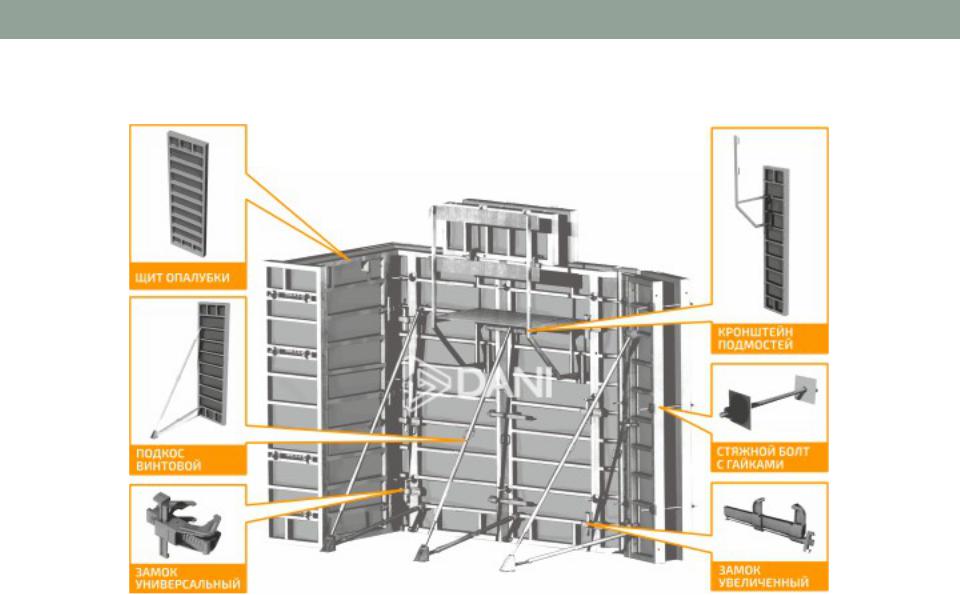

Крупнощитовая алюминиевая опалубка
Разборно-переставная опалубочная система.
Разборно-переставная опалубочная система.
Разборно-переставная опалубочная система.
Разборно-переставная опалубочная система.
Разборно-переставная опалубочная система.
Разборно-переставная опалубочная система.
Блочная опалубка.
•Блочная опалубка – это пространственная конструкция, собираемая из стальных щитов на разъемных или шарнирных креплениях (опалубочные блоки) или на сварке (блок-формы).
•Опалубочный блок состоит из несущих ферм и щитов, навешиваемых на фермы с помощью натяжных крюков.
•Блок-формы - эта пространственная конструкция, собираемые в основном из стальных щитов на разъемных, шарнирных креплениях или при помощи сварки.

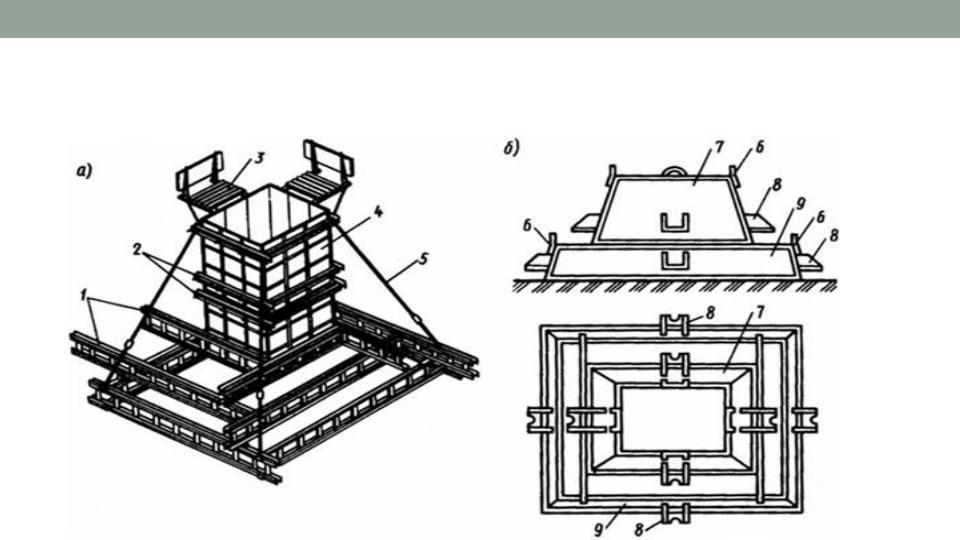

Блочная опалубка
а) универсальный (переналаживаемый) опалубочный блок; б) блок-форма; 1 – несущие фермы; 2 – схватки; 3 – рабочая площадка; 4 – щиты;
5 – расчалка; 6 – монтажные петли; 7 – форма подколонника; 8 – кронштейн для упора домкратов; 9 – форма ступени.
Объёмно-переставная опалубочная система.
•Объёмно–переставную опалубку применяют двух видов: горизонтально перемещаемую (туннельную) и вертикально перемещаемую.
•Первый вид опалубки применяют при одновременном возведении стен и перекрытий зданий, второй при возведении стен и перекрытий раздельно.
•Горизонтально перемещаемая опалубка состоит из пространственных металлических П-образных секций, из которых собирают опалубочный блок на ширину здания.
•Боковые панели служат внутренней опалубкой монолитных стен, а верхняя – палубой перекрытия.
