ВВЕДЕНИЕ

Целью настоящего домашнего задания является отработка навыков проектных расчетов композитных элементов конструкций, к свойствам (характеристикам) которых предъявляются различные требования.

В процессе выполнения домашнего задания и подготовки его к защите необходимо усвоить такие основные понятия, как управление свойствами композитных структур, жесткостные характеристики, термоупругие характеристики, динамические и диссипативные характеристики, прочность, общая и местная устойчивость, а также научиться ставить и решать задачи исследования композитных элементов конструкций.

Задание заключается в определении параметров армирования композитных стержней с заданными свойствами.

Исходными данными домашнего задания являются размеры стержня, характеристики однонаправленного материала, из которого изготовлен стержень, тип структуры армирования, а также несколько требований к свойствам проектируемой конструкции.

Стержень имеет тонкостенное трубчатое сечение; радиус, длина и толщина стенки задаются.

Характеристики однонаправленного композита задаются в его естественной системе координат [1], продольная ось которой связана с направлением армирующих волокон, а поперечная направлена по нормали к ним в касательной плоскости.

Тип структуры армирования — перекрестно армированный материал, который характеризуется одним варьируемым параметром: углом ориентации слоев относительно продольной оси стержня (углам армирования). Необходимо выбрать диапазон допустимых

3

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

углов армирования так, чтобы обеспечить значения нескольких характеристик конструкции на уровне не ниже заданных.

Требования предъявляются к нескольким характеристикам конструкции. В каждом варианте задания устанавливается по одному требованию из каждой группы свойств:

•жесткостные характеристики (продольная жесткость, крутильная жесткость, изгибная жесткость);

•характеристики термического деформирования (коэффициент линейного термического расширения в направлении оси стержня, смещения торца стержня при заданном изменении температуры);

•динамические характеристики (низшие частоты продольных, крутильных и изгибных собственных колебаний);

•характеристики демпфирования (коэффициенты диссипации при продольных и крутильных колебаниях, коэффициенты диссипации и мощности диссипации при изгибных колебаниях на низшей частоте).

Кроме того, во всех вариантах задания установлено требование обеспечения несущей способности при заданной нагрузке. Это требование включает в себя три условия, суть которых заключается в том, что заданное значение нагрузки не должно превышать:

•предельного значения по критерию прочности композитного материала (композита);

•предельного значения по критерию общей (стержневой) устойчивости;

• предельного значения по критерию местной (оболочечной) устойчивости, включая осесимметричные и неосесимметричные формы потери устойчивости.

Каждое из исследуемых свойств может быть записано в виде функции от единственного варьируемого параметра — угла армирования. При выполнении задания следует построить графики всех требуемых функций и по этим графикам выбрать допустимые диапазоны значения углов армирования, исходя из каждого требования. Пересечение всех выбранных диапазонов даст ответ к домашнему заданию: допустимый диапазон изменения углов армирования, обеспечивающий выполнение всех требований к композитной конструкции.

Все расчеты проводятся по формулам для тонкостенного стержня.

4

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

Прочность композита рассчитывается по первому разрушению [1, 2]. Это означает, что при нагружении стержня необратимое деформирование не допускается.

Алгоритмы расчета характеристик армированных трубчатых стержней приведены в разд. 1. Там же представлены типичные графики свойств в зависимости от структурных параметров; подобные графики должны быть построены каждым студентом при выполнении домашнего задания.

В разделе 2 описана методика выполнения и оформления домашнего задания, а в разделе 3 приведен пример его выполнения.

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

1.ОСНОВНЫЕ РАСЧЕТНЫЕ ЗАВИСИМОСТИ

1.1.Объект проектирования

Схема объекта проектирования показана на рис. 1. Стержень радиусом R, длиной L и толщиной h выполнен в виде тонкостенной трубы и закреплен по торцам (при расчете могут быть приняты граничные условия свободного опирания). Труба образована намоткой одного семейства перекрестно армированных слоев. Конструкция нагружена осевой сжимающей силой N. Считается, что заданное значение N соответствует расчетной нагрузке, определенной с уче-

том коэффициента безопасности [2].

ции. Всего в пакете содержится n различных слоев. Каждый слой представляет собой однонаправленный материал, свойства которого считаются заданными, — монослой [2], показанный на рис. 2, б. Считается, что свойства монослоя не изменяются при изменении структурных параметров многослойного пакета. Этими структурными параметрами являются толщины отдельных слоев hi и углы их ориентации ϕi.

На рис. 2, б показаны две системы координат: система координат конструкции x, y, в которой ось x направлена по образующей

6

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

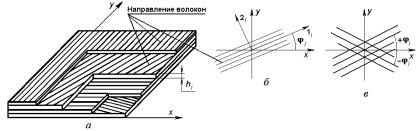

Рис. 2. Многослойный пакет (а) и его слои в различных системах координат (б); ортотропный перекрестно армированный слой (в)

цилиндра, а ось y — по касательной к окружности поперечного сечения, и система координат однонаправленного слоя 1i, 2i (естественная система координат слоя), где i — номер текущего слоя. Оси естественной системы координат однонаправленного слоя 1i и 2i направлены по направлению армирующих волокон и по нормали к слою в его плоскости. Угол ϕi между осью x и осью 1i определяет ориентацию i-го слоя в системе координат пакета.

Обычно в конструкциях используют ортотропные материалы [2], для которых оси координат x, y являются осями симметрии. Такие материалы содержат перекрестно армированные слои,

вкоторых половина волокон ориентирована под углом +ϕi к направлению оси x, а вторая половина — под углом −ϕi (рис. 2, в). Перекрестно армированные слои образуются, например, при спиральной намотке однонаправленной ленты. Если многослойный материал получен выкладкой однонаправленных слоев, то в ка-

честве перекрестно армированного слоя может быть принята пара слоев с углами +ϕi и −ϕi, расположенных рядом (если число слоев

впакете достаточно велико). Каждый слой пакета характеризует-

ся толщиной . Относительные толщины ˜ представляют собой hi hi

отношение толщины данного слоя к толщине пакета. Во всех формулах, приведенных в указаниях, верхним индексом i обозначены характеристики i-го слоя; символы без верхнего индекса обозначают свойства многослойного пакета.

Одной из самых популярных композитных структур является

перекрестно армированная структура, для которой n = 1 (одна группа слоев с одинаковым углом армирования). Для такой структуры имеется единственный варьируемый параметр — угол ±ϕ.

7

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

Большим преимуществом перекрестно армированной структуры является то, что решение задачи выбора оптимальных параметров и исследования возможностей компромиссного сочетания требований, предъявляемых к структуре, может быть получено методами параметрического анализа [3].

1.2. Жесткостные характеристики

Основными жесткостными характеристиками трубчатого стержня являются:

•продольная жесткость (или жесткость при растяжениисжатии) EF;

•крутильная жесткость GIp;

•изгибная жесткость EI;

•сдвиговая жесткость GF.

Для расчета этих характеристик тонкостенного стержня необходимо определить четыре технические константы упругости многослойного ортотропного материала (пакета): Ex, Ey, Gxy и νxy (Exνyx = Ey νxy). Для этого нужно знать технические кон-

E1(i)ν(21i) = E2(i)ν(12i) .

Сначала по известным значениям технических констант жесткости вычисляются коэффициенты матрицы жесткости каждого слоя в его естественной системе координат:

Затем определяются коэффициенты матриц жесткости слоев в

8

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

системе координат многослойного материала:

gxx(i) = g11(i) cos4 ϕi + g22(i) sin4 ϕi + 2g12(i) + 4g66(i) sin2 ϕi cos2 ϕi;

gss(i) = g11(i) + g22(i) − 2g12(i) sin2 ϕi cos2 ϕi+

+ g66(i) sin2 ϕi − cos2 ϕi 2.

Следующий шаг — вычисление коэффициентов матрицы жесткости многослойного ортотропного пакета:

Следует подчеркнуть, что формулы (2)—(4) справедливы только для многослойных ортотропных пакетов; если в пакете имеются слои общего вида (см. рис. 2, б), следует использовать более общие зависимости [2].

Формулы для расчета характеристик перекрестно армированных материалов могут быть получены как частный случай алгорит-

ма (1)—(4), в котором отсутствует суммирование (3): = 1, ˜ = 1. n h1

9

Copyright ОАО «ЦКБ «БИБКОМ» & ООО «Aгентство Kнига-Cервис»

Требования к продольной, крутильной и изгибной жесткости устанавливаются в домашнем задании; сдвиговая жесткость необходима для расчета устойчивости и частот собственных колебаний конструкции.

Как следует из формул (5)—(7), при заданных размерах трубчатого стержня продольная и изгибная жесткости пропорциональны продольному модулю упругости материала стержня, а крутильная жесткость — модулю сдвига. Типичные графики изменения соответствующих величин перекрестно армированных материалов показаны на рис. 3.

Рис. 3. Типичные зависимости жесткостных характеристик перекрестно армированных стержней из углепластика от угла армирования:

а — продольной и изгибной жесткости; б — крутильной жесткости
