7.3. Правила и техника построения сетевых графиков
Каждая работа, включаемая в график должна иметь совершенно конкретное содержание, точный физический объем и выполняться в точной технологической или организационной последовательности.
Приступая к построению сети, вначале устанавливают перечень работ, которые должны быть включены в график, выясняют, какие работы могут выполняться параллельно, какие только последовательно, т.е. составляют топологию сети.
Основные правила построения сетевых графиков:
1. Направление стрелок в сетевом графике принимают слева направо (допускается снизу вверх и сверху вниз).
2. Форма графика должна быть как можно проще, без лишних связей и пересечений. Большинство работ следует изображать горизонтальными линиями. Если пересечений избежать не удается, то они изображаются так, как показано на рис. 7.6.
Рис. 7.6. Изображение пересекающихся работ
3. Для изображения параллельных работ, выходящих из одного события и имеющих одинаковую продолжительность, вводят дополнительное событие и зависимость (рис. 7.7).
Рис. 7.7. Изображение параллельных работ
4. Если какая-либо работа начинается после частичного выполнения предшествующей работы, то предшествующая работа разбивается на части, причем каждая часть является самостоятельной работой и имеет свое начальное и конечное события (рис. 7.8).
Рис. 7.8. Разбивка предшествующей работы на части
5. Для изображения дифференциально-зависимых работ вводят дополнительное событие и зависимость. Это правило наглядно иллюстрирует пример строительства каркасно-панельного здания. После монтажа каркаса 5 этажа можно начать монтаж стеновых панелей 5 этажа и монтаж каркаса 6 этажа. В первом случае, монтаж каркаса 6 этажа (работа 7 – 9) зависит от монтажа стеновых панелей 4 этажа (работа 4 – 7), что неверно. Для правильного изображения вводят дополнительное событие 6 и зависимость 6-7, т.к. достаточным условием начала монтажа каркаса 6 этажа является окончание монтажа каркаса 5 этажа. А монтаж стеновых панелей на 5 этаже зависит от монтажа стеновых панелей на 4 этаже и монтажа каркаса 5 этажа (рис 7.9).
а)
б)
Рис. 7.9. Изображение дифференциально-зависимых работ. а) неверное, б) верное
6. Если после окончания двух работ А и Б можно начать работу В, а начало работы Г зависит только от окончания работы А и начало работы Д – от окончания работы Б, то на сетевом графике это изображается с помощью зависимостей (рис. 7.10).
Рис. 7.10. Изображение работы, начало которой зависит от двух предшествующих работ

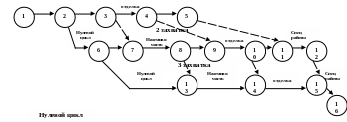

При изображении поточных работ особое внимание уделяют правильной разбивке здания на захватки и выявлению взаимосвязей смежных работ. При этом на горизонтальном участке сетевого графика можно показать либо выполнение одного вида работ на всех захватках, либо весь комплекс работ на одной захватке (рис. 7.11).
III3
Рис. 7.11. Изображение поточных работ
8. На сетевом графике не должно быть «тупиков», «хвостов», «циклов». «Тупик» – событие (кроме завершающего), после которого в рамках данного сетевого графика не следует ни одна работа. «Хвост» – событие (кроме исходного), которому в рамках данного сетевого графика не предшествует ни одна работа. «Цикл» – замкнутый контур, в котором работы, выходя из какого-либо события, к этому же событию и возвращаются (рис. 7.12).
Рис 7.12. Изображение «хвостов», «тупиков», «циклов»
9. Работы, которые предшествуют выполнению тех или иных работ рассматриваемого сетевого графика, но организационно решаются на другом уровне, называются внешними работами. К внешним работам относят различного рода поставки (технической документации, оборудования, механизмов, материалов). Обычно такие работы выделяются утолщенной стрелкой, начинающейся двойным кружком. Если кроме работы, для которой требуется поставка, из события выходят другие работы, то стрелку основной работы разрывают и вводят дополнительное событие и зависимость (рис. 7.13).
Рис. 7.13 Изображение внешних работ
10. Номера событий должны соответствовать последовательности работ во времени, т.е. предшествующим событиям присваивают меньшие номера. Номера событий проставляют только после окончательного построения сетевого графика. Исходному событию присваивают номер 1. Последующее событие нельзя номеровать, если не прономеровано предыдущее. Номера событий не должны повторяться. Направление стрелок принимают от события с меньшим номером к событию с большим номером.
