1 Постановка задачи
1.1Характеристика детали «Скоба»

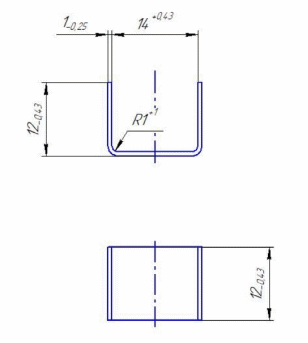

Эскиз детали «Скоба» приведен на рис.1.1
Рисунок 1.1-Скоба
Габаритные размеры изделия представленного на рис.1.1 составляют 12мм на 12мм, внутренняя ширина 14мм, толщина 1мм, что относит его к категории мелких изделий. Шероховатость поверхности не нормируется. Назначение детали «Скоба» в большинстве случаев является скрепление или монтаж различных сборочных элементов.
Безусловно, основной формообразующей операцией при изготовлении данного изделия будет являться операция гибки, необходимая для получения двух отогнутых стенок. Деталь скоба применительно к технике означает ни что иное как деталь П-образной формы, которая обычно изготавливается из металла.
Детали в виде скобы встречаются в частности в машиностроении и приборостроении где они выполняют или непосредственную свою функцию по скреплению чего либо, или косвенную, когда деталь просто имеет сходную форму.
В связи с такими условиями работы металл, применяемый для изготовления скоб, должен обладать, кроме необходимой прочности в условиях статического, динамического или циклических нагружений, достаточно хорошей пластичностью, высокими пределами упругости и выносливости и высокой релаксационной стойкостью, а при работе в агрессивных средах (атмосфере пара, морской воде и др.) должен быть также и коррозионностойким.
Деталь «Скоба» изготовлена из стали 10 ГОСТ 14959-79, химические и механические свойства которой представлены в таблице 1.1 и таблице 1.2 соответственно.
Таблица 1.1 – Химический состав 10ГОСТ 1050-88, %[5]
Кремний |
Марганец |
Медь |
Сера |
Углерод |
Фосфор |
Хром |
0.17-0.37 |
0.35-0.65 |
0,3 |
0,04 |
0,07–0,14 |
0,035 |
не более 0,15 |
Таблица 1.2 -Механические свойства
HB |
Относительное удлинение |
σT |
σв |
σср |
МПа |
% |
МПа |
МПа |
МПа |
187 |
32 |
420 |
850 |
720 |
1.2 Выбор принципиальной схемы изготовления детали «Скоба»
1.3 Оценка технологичности конструкции изделия
Под технологичностью следует понимать такую совокупность свойств конструктивных элементов, которые обеспечивают наиболее простое и экономичное изготовление деталей при соблюдении технических и эксплуатационных требований к ним.
Технологичность по области проявления в соответствии с ГОСТ 14.205-83 разделяют на 3 вида:
1) производственная технологичность конструкции изделия – технологичность конструкции изделия при технологической подготовке производства, изготовлении, а также монтаже вне предприятия-изготовителя;
2) эксплуатационная технологичность конструкции изделия – технологичность конструкции изделия при подготовке его к использованию по назначению, техническом обслуживании, текущем ремонте и утилизации;
3) ремонтная технологичность конструкции изделия – технологичность конструкции изделия при всех видах ремонта, кроме текущего.
Под технологичностью детали, получаемой листовой штамповкой, следует понимать такое сочетание основных элементов её конструкции, которое обеспечивает наиболее простое и экономичное изготовление детали при соблюдении технических и эксплуатационных требований к ней.
Таблица 1.3 – Показатели ТКИ для операции отрезка
Номер группы показателей |
Наименование группы показателей |
Вид показателя ТКИ |
Показатели ТКИ |
Оценки ТКИ по частным показателям |
1 |
Расход материала |
Масса детали, кг |
0,12 |
СТ |
Цена материала, руб./кг |
Менее 200 |
ВТ |
||
Коэффициент использования металла, % |
Более 70 |
ВТ |
||
2 |
Штампуемость |
Сопротивление срезу, МПа |
Более 400 |
НТ |
3 |
Сложность формы |
Общая форма детали |
Плоская симметричная |
ВТ |
Габаритные размеры, мм |
Менее 50 |
НТ |
||
Относительная толщина для отрезки |
Более 0,8 |
НТ |
Таблица 1.4 – Показатели ТКИ для операции вырубка
Номер группы показателей |
Наименование группы показателей |
Номер и наименование показателей ТКИ |
Показатели ТКИ
|
Оценки ТКИ по частным показателям |
1 |
Расход материала |
1.1 Масса детали, кг |
Менее 0,1 |
ВТ |
1.2 Коэффициент использования материала η, % |
Более 70 |
ВТ |
||
1.3 Цена материала,Руб/ кг |
Менее 200 |
ВТ |
||
2 |
Штампуемость материала |
2.1 Сопротивление срезу σср, МПа |
Более 400 |
НТ |
3 |
Сложность геометрической формы |
3.1 Общая форма детали |
симметричная |
ВТ |
3.2 Общее количество конструктивных элементов |
1 |
ВТ |
||
3.3 Габаритные размеры детали (длина и ширина), мм |
Менее 50 |
ВТ |
||
3.4 Относительная толщина для вырубки |
Более 0.8 |
ВТ |
||
3.5 Допускаемые размеры |
H14 |
ВТ |
Таблица 1.5 – Показатели ТКИ для операции гибка
Номер группы показателей |
Наименование группы показателей |
Номер и наименование показателей ТКИ |
Показатели ТКИ
|
Оценки ТКИ по частным показателям |
1 |
Расход материала |
1.1 Масса детали, кг |
Менее 0,1 |
ВТ |
1.2 Коэффициент использования материала η, % |
Более 70 |
ВТ |
||
1.3 Цена материала,Руб/ кг |
Менее 200 |
ВТ |
||
2 |
Штампуемость материала |
2.1 Сопротивление срезу σср, МПа |
Более 400 |
НТ |
3 |
Сложность геометрической формы |
3.1 Общая форма детали |
симметричная |
ВТ |
3.2 Общее количество конструктивных элементов |
1 |
ВТ |
||
3.3 Габаритные размеры детали (длина и ширина), мм |
Менее 50 |
ВТ |
||
3.4 Относительная толщина для вырубки |
Более 0.8 |
ВТ |
||
3.5 Допускаемые размеры |
H14 |
ВТ |
Исходя из описания конструкции, анализа технологичности, материала детали, а также изучив принцип работы детали – деталь «Скоба» является технологичной для изготовления.
